بی بارسازی ولو مکش در کمپرسور
Suction valve unloading
مقدمه
کمپرسورهای پیستونی در بسیاری از صنایع برای فشردهسازی هوا و گاز استفاده میشوند و یکی از چالشهای اصلی در بهرهبرداری از آنها، تطبیق ظرفیت دستگاه با میزان مصرف واقعی است. اگر کمپرسور همیشه با بار کامل کار کند، هم انرژی بیشتری مصرف میشود و هم استهلاک قطعات متحرک بالا میرود. به همین دلیل، روشهای مختلفی برای کنترل ظرفیت طراحی شدهاند که یکی از مهمترین آنها بیبارسازی ولو مکش است. این روش به کمپرسور اجازه میدهد در دورههایی که نیاز به تولید کامل هوا وجود ندارد، بدون توقف کامل موتور، در حالت کمبار یا بیبار کار کند.
بیبارسازی ولو مکش در کمپرسور چیست؟
بیبارسازی ولو مکش (Suction Valve Unloading) به حالتی گفته میشود که سوپاپ ورودی سیلندر بهصورت مکانیکی در وضعیت باز یا نیمهباز نگه داشته میشود تا بخشی از هوای ورودی دوباره به محفظه مکش برگردد و فشردهسازی مؤثر انجام نشود. در نتیجه، کمپرسور همچنان میچرخد اما خروجی مفید آن بسیار کم میشود یا عملاً به حالت unloaded میرود. Atlas Copco این تکنیک را روشی برای کاهش دبی ورودی و کمبار کردن کمپرسور، بدون توقف موتور، معرفی میکند.
این منطق برای زمانی مناسب است که توقف و استارتهای مکرر از نظر عملیاتی مطلوب نباشند. به بیان ساده، دستگاه در حال کار باقی میماند، اما فشار کمتری به سیستم وارد میشود و مصرف انرژی نسبت به بار کامل کاهش پیدا میکند. Atlas Copco در manual خود برای suction valve unloading به توان مصرفیای اشاره میکند که در بسیاری از موارد کمتر از 10٪ توان شفت در بار کامل است.
نکته مهم صنعتی
در طراحیهای صنعتی، این روش معمولاً برای جلوگیری از:
- Stop/Start مکرر
- شوکهای مکانیکی
- افت فشار ناگهانی شبکه
استفاده میشود.
نحوه عملکرد بیبارسازی ولو مکش
در این روش، وقتی سیستم کنترلی فرمان Unload میدهد، مکانیزم ولو مکش طوری تنظیم میشود که هوای واردشده به سیلندر فشرده نشود. اگر ولو در حالت باز ثابت بماند، پیستون هوا را وارد میکند اما همان هوا بدون ایجاد فشار مؤثر از چرخه فشردهسازی خارج میشود. به این ترتیب، کمپرسور در حال گردش است، اما بار فشاری روی آن بسیار کمتر میشود. این رفتار برای تطبیق تدریجی ظرفیت با مصرف واقعی، کاربردی و قابلاتکا است.
چرا بیبارسازی ولو مکش اهمیت دارد؟
در سیستمهای صنعتی، مصرف هوا همیشه ثابت نیست. تغییرات بار باعث میشود:
- فشار شبکه نوسان داشته باشد
- کمپرسور دائماً در حالت Load/Unload تغییر وضعیت دهد
- انرژی هدر برود
این روش چه حل میکند؟
✔ کاهش مصرف انرژی در بار کم
✔ جلوگیری از استارتهای مکرر
✔ افزایش عمر مکانیکی
✔ پایداری بهتر شبکه هوا
مزایای استفاده از بیبارسازی ولو مکش در کمپرسور
مهمترین مزیت این روش، کاهش مصرف انرژی در زمانهای کمبار است. مزیت دوم، کاهش استهلاک قطعات متحرک است؛ چون کمپرسور در حالت بیبار، فشار و تنش کمتری را تحمل میکند. مزیت سوم این است که از خاموش و روشن شدنهای پیاپی موتور جلوگیری میشود؛ موضوعی که هم به دوام تجهیزات کمک میکند و هم برای پایداری فرآیند صنعتی مفید است. این روش بهویژه وقتی بار مصرفی متغیر است، میتواند رفتار عملیاتی را نرمتر و پایدارتر کند.
خلاصه مزایا
- کاهش مصرف انرژی در زمان کمبار
- کاهش استهلاک و تنش مکانیکی
- کاهش تعداد استارت و استاپ
- پایداری بهتر عملکرد در نوسان مصرف
عملکرد در کمپرسورهای چندمرحلهای
در کمپرسورهای پیستونی دومرحلهای یا چندمرحلهای، بیبارسازی میتواند مرحلهای انجام شود؛ یعنی یک یا چند سیلندر از مدار بار خارج شوند و بقیه سیلندرها به کار ادامه دهند. این کار باعث میشود ظرفیت دستگاه با نیاز مصرفکننده بهتر هماهنگ شود. Atlas Copco این نوع کمبارسازی مرحلهای را برای تطبیق بهتر flow rate با demand توضیح میدهد.
در کمپرسورهای دو یا چندمرحلهای:
- برخی سیلندرها Unload میشوند
- برخی همچنان در حالت Load باقی میمانند
📌 نتیجه:
کنترل دقیقتر ظرفیت + انعطاف عملیاتی بالا
ارتباط با روش Load–Unload–Stop
بیبارسازی ولو مکش معمولاً بخشی از منطق بزرگتر Load–Unload–Stop است. Atlas Copco این روش را یکی از رایجترین استراتژیهای تنظیم برای کمپرسورهای بالای 5 kW معرفی میکند و توضیح میدهد که این منطق، محدوده تنظیم وسیع و اتلاف کمتری نسبت به روشهای سادهتر ایجاد میکند. در عمل، وقتی مصرف هوا پایین میآید، کمپرسور از حالت Load به Unload میرود و در صورت نیاز حتی به Stop هم میرسد. این همانجایی است که suction valve unloading نقش عملی خود را نشان میدهد.
جدول مقایسه روشهای کنترل ظرفیت
| روش | مصرف انرژی | هزینه | استهلاک | مناسب برای |
|---|---|---|---|---|
| بیبارسازی ولو مکش | خوب در بار کم | کم تا متوسط | کم | کمپرسورهای پیستونی |
| روشن/خاموش ساده | ضعیف | کم | زیاد | سیستمهای ساده |
| کنترل سرعت (VFD) | بسیار خوب | بالا | کم | سیستمهای پیشرفته |
تحلیل جدول
اگر هدف اصلی، کاهش هزینه سرمایهگذاری باشد، بیبارسازی ولو مکش معمولاً انتخاب اقتصادیتری است. اما اگر اولویت اصلی، کاهش مصرف انرژی در طیف وسیعتری از بارها باشد، کنترل سرعت میتواند راندمان بالاتری ارائه دهد. در بسیاری از واحدهای صنعتی، انتخاب نهایی به نوع بار، الگوی مصرف و هزینه مالکیت کل بستگی دارد.
کاربرد صنعتی
این روش در صنایعی مانند پتروشیمی، فولاد، صنایع غذایی و دارویی که مصرف هوا در آنها متغیر است، بسیار کاربرد دارد. در چنین محیطهایی، بیبارسازی کمک میکند کمپرسور بدون وقفههای زیاد، خود را با نیاز واقعی فرآیند هماهنگ کند و هزینههای عملیاتی را پایین بیاورد. برای این نوع سایتها، پایداری در بهرهبرداری و کاهش wear and tear معمولاً بهاندازه راندمان انرژی اهمیت دارد.
این روش در صنایع زیر بسیار رایج است:
- پتروشیمی
- فولاد
- صنایع غذایی
- داروسازی
- خطوط تولید با بار متغیر
📌 دلیل:
این صنایع نوسان مصرف دارند و نیاز به کنترل نرم ظرفیت دارند.
مثال واقعی صنعتی
در یک واحد صنعتی با مصرف متغیر هوای فشرده، کمپرسور پیستونی برای مدت طولانی در بار کامل کار میکرد و این مسئله باعث افزایش استهلاک و نوسان در هزینه برق شده بود. پس از پیادهسازی منطق بیبارسازی ولو مکش و تنظیم درست زمانهای Load/Unload، کمپرسور در دورههای کممصرف در حالت unloaded باقی ماند و فقط هنگام افزایش نیاز، دوباره بارگیری شد. نتیجه عملی این تغییر، رفتار نرمتر سیستم و کاهش فشار غیرضروری روی موتور و قطعات بود. این سناریو با منطق عملکردیای که Atlas Copco برای suction valve unloading و load–unload–stop توضیح میدهد، همخوان است
نقش در کاهش هزینه انرژی
در سیستمهای بدون کنترل ظرفیت:
❌ کمپرسور دائماً در حالت Full Load کار میکند
اما با Suction Valve Unloading:
✔ کمپرسور فقط در زمان نیاز بار کامل میگیرد
✔ در زمان کممصرف، انرژی کاهش مییابد
✔ هزینه برق کاهش پیدا میکند
Decision Matrix (انتخاب روش مناسب)
انتخاب روش مناسب کنترل ظرفیت در کمپرسور به شرایط واقعی بهرهبرداری وابسته است و هیچ روش واحدی برای همه سناریوها بهترین گزینه محسوب نمیشود.
| شرایط کاری سیستم | بهترین روش پیشنهادی | توضیح فنی |
|---|---|---|
| بار پایدار و تقریباً ثابت | Throttling (کاهش فشار ورودی) | سادهترین روش کنترل ظرفیت، مناسب برای سیستمهایی با تغییرات کم در مصرف. |
| بار متغیر متوسط | Suction Valve Unloading | مناسب کمپرسورهای پیستونی؛ کاهش مصرف انرژی در حالت بیبار بدون توقف موتور. |
| نیاز به راندمان انرژی بالا و کنترل دقیق | VFD (درایو دور متغیر) | بهترین گزینه از نظر بهرهوری انرژی، مخصوص سیستمهای مدرن با کنترل دور موتور. |
| تجهیزات قدیمی یا کمهزینه | Load–Unload Control | راهکار ساده و اقتصادی برای مدیریت روشن/خاموش و کاهش فشار عملیاتی. |
در سیستمهایی با بار پایدار، روشهای ساده مانند Throttling کافی هستند، اما در کاربردهای صنعتی با نوسان مصرف، استفاده از Unloading یا VFD میتواند باعث کاهش قابلتوجه مصرف انرژی و افزایش عمر تجهیزات شود. در مقابل، سیستمهای قدیمی معمولاً به منطق Load–Unload وابسته هستند که بیشتر بر سادگی و هزینه اولیه پایین تمرکز دارد تا راندمان انرژی.
نکات مهم طراحی و نگهداری
برای اینکه این روش درست کار کند، طراحی مکانیزم ولو مکش باید دقیق باشد. وضعیت فنرها، آببندی، قطعات قفلکننده و سرویس دورهای اهمیت زیادی دارد. اگر نشتی در ولو رخ دهد یا تنظیمات آن بهدرستی انجام نشود، کارایی سیستم پایین میآید و ممکن است دمای کاری و فشار ناخواسته بالا برود. به همین دلیل، نگهداری در اینجا فقط یک کار جانبی نیست، بلکه بخشی از خودِ کیفیت عملکرد است.
خطاهای رایج
- تنظیم نادرست مکانیزم ولو مکش
- بیتوجهی به سرویس دورهای
- استفاده از این روش در جایی که VFD یا منطق کنترلی دیگر مناسبتر است
- نادیده گرفتن نشتی داخلی یا فرسودگی قطعات

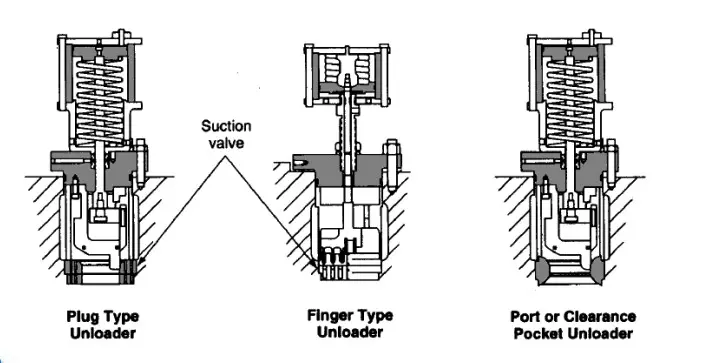

مکانیزم عملکرد ولو مکش
عملکرد ولو مکش در سیستم بیبارسازی بر اساس یک اصل ساده مکانیکی است. هنگامی که ولو مکش در وضعیت باز ثابت نگه داشته شود، پیستون در حرکت خود هوا را وارد میکند اما بلافاصله این هوا از همان مسیر بازمیگردد و فشردهسازی رخ نمیدهد. این فرآیند بهطور پیوسته انجام میشود تا زمانی که دستور بارگیری صادر شود. در این حالت، ولو مکش بهطور کامل بسته شده و سیکل تراکم آغاز میشود.
مقایسه با روشهای دیگر کنترل ظرفیت
روشهایی مانند تغییر سرعت موتور (با استفاده از اینورتر)، بایپس کردن جریان و روشن/خاموش کردن ساده کمپرسور نیز برای کنترل ظرفیت استفاده میشوند. با این حال، بی بارسازی ولو مکش در کمپرسور به دلیل سادگی، هزینه کمتر و قابلیت اطمینان بالا، در بسیاری از صنایع ترجیح داده میشود. بهویژه در مواقعی که تغییرات بار بهصورت متناوب رخ میدهد، این روش بهترین گزینه محسوب میشود.
سوالات متداول
بیبارسازی ولو مکش چیست؟
روشی برای کمبار کردن کمپرسور پیستونی است که در آن فشردهسازی مؤثر کاهش مییابد و کمپرسور بدون توقف موتور، در حالت unloaded کار میکند.
آیا در این روش کمپرسور خاموش میشود؟
خیر، کمپرسور معمولاً در حال چرخش باقی میماند، اما بار مؤثر آن کم میشود.
آیا این روش برای همه کمپرسورها مناسب است؟
خیر، این روش بیشتر برای کمپرسورهای پیستونی کاربرد دارد و در بعضی کاربردها روشهای دیگر مثل کنترل سرعت یا منطقهای ترکیبی مناسبترند.
مهمترین مزیت بیبارسازی ولو مکش چیست؟
کاهش مصرف انرژی در زمان کمبار و کاهش استهلاک قطعات متحرک.
جمعبندی
بهطور کلی، بی بارسازی ولو مکش در کمپرسور یکی از روشهای مؤثر و کارآمد برای کنترل ظرفیت در کمپرسورهای پیستونی است. این تکنیک با کاهش مصرف انرژی، کاهش استهلاک قطعات و افزایش انعطافپذیری در بهرهبرداری، جایگاه ویژهای در صنایع پیدا کرده است. در شرایطی که نیاز به دبی متغیر هوای فشرده وجود دارد، این روش بهعنوان یک راهکار اقتصادی و عملیاتی پیشنهاد میشود. انتخاب صحیح، طراحی دقیق و نگهداری منظم این سیستم میتواند موجب بهرهبرداری پایدار و افزایش عمر مفید کمپرسور در کاربردهای صنعتی گردد.
