تشدید کننده فشار در کمپرسور
آشنایی با عملکرد، انواع، کاربردها، مزایا و تفاوت تشدیدکننده فشار با کمپرسورهای فشار بالا
(Pressure Intensifier)
مقدمه
در بسیاری از فرآیندهای صنعتی، فشار تولیدشده توسط کمپرسور اصلی برای انجام عملیات مورد نظر کافی نیست. برخی تجهیزات آزمایشگاهی، سیستمهای تست هیدرواستاتیک، صنایع هوافضا، واحدهای پتروشیمی و خطوط تولید خاص به فشارهایی بسیار بالاتر از فشار معمول شبکه هوای فشرده نیاز دارند.
در چنین شرایطی استفاده از یک کمپرسور بزرگتر همیشه بهترین راهکار نیست. افزایش ظرفیت کمپرسور معمولاً هزینه سرمایهگذاری، مصرف انرژی و پیچیدگی سیستم را افزایش میدهد. به همین دلیل در بسیاری از کاربردهای صنعتی از تجهیزی به نام تشدیدکننده فشار (Pressure Intensifier) استفاده میشود.
تشدیدکننده فشار قادر است فشار گاز یا سیال را بدون نیاز به کمپرسور جدید، تا چندین برابر افزایش دهد و فشارهای بسیار بالا را برای کاربردهای تخصصی فراهم کند.
در این مقاله با نحوه عملکرد، انواع، کاربردها، مزایا، محدودیتها و نکات مهم انتخاب تشدیدکننده فشار آشنا خواهیم شد.
تشدیدکننده فشار چیست؟
تشدیدکننده فشار یا Pressure Intensifier تجهیزی است که فشار یک گاز یا سیال را از یک فشار ورودی مشخص به فشار بسیار بالاتر افزایش میدهد.
این تجهیزات معمولاً به عنوان مکمل سیستم هوای فشرده یا سیستمهای هیدرولیکی مورد استفاده قرار میگیرند و در شرایطی کاربرد دارند که:
- فشار کمپرسور کافی نباشد.
- افزایش فشار فقط در یک بخش محدود سیستم مورد نیاز باشد.
- دبی مصرفی کم اما فشار مورد نیاز بسیار بالا باشد.
- استفاده از کمپرسور فشار بالا از نظر اقتصادی توجیه نداشته باشد.
به همین دلیل تشدیدکننده فشار را میتوان نوعی «تقویتکننده فشار» دانست که بدون افزایش ظرفیت کمپرسور اصلی، فشار خروجی را چندین برابر میکند.
تشدیدکننده فشار چگونه کار میکند؟
اساس عملکرد تشدیدکننده فشار بر قانون تعادل نیروها استوار است.
در این سیستم دو پیستون با سطوح مختلف وجود دارد:
- پیستون بزرگ تر در سمت محرک
- پیستون کوچک تر در سمت فشار بالا
زمانی که نیروی محرک به پیستون بزرگ وارد میشود، همان نیرو روی سطح کوچکتر اعمال شده و فشار خروجی چندین برابر افزایش پیدا میکند.
رابطه کلی عملکرد به شکل زیر است:
فشار خروجی = فشار ورودی × نسبت سطوح پیستونها
به عنوان مثال اگر نسبت سطوح ۱ به ۱۰ باشد:
- فشار ورودی = ۱۰ بار
- فشار خروجی = ۱۰۰ بار
خواهد بود.
عملکرد و مکانیزم کاری

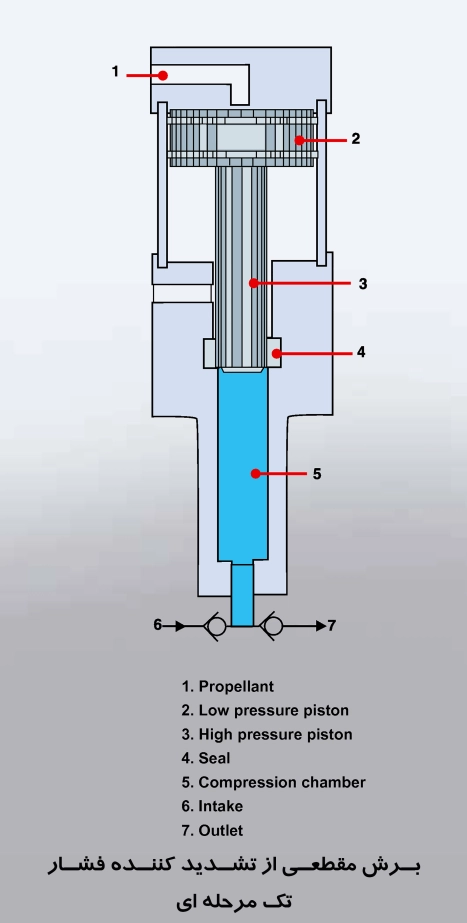

مکانیزم کار یک تشدیدکننده فشار بسیار هوشمندانه طراحی شده است. زمانی که نیروی محرکه وارد سیستم میشود، پیستون فشار پایین به سمت پایین حرکت کرده و با این حرکت، نیروی لازم برای فشرده سازی گاز یا سیال در محفظه فشار بالا تأمین میشود. به این ترتیب، فشار در محفظه تراکم افزایش یافته و میتواند تا حدی بسیار بیشتر از فشار اولیه ارتقا پیدا کند.
برای مثال، در یک تشدیدکننده تک مرحله ای، فشار اولیه ۷ بار میتواند به حدود ۲۰۰ بار افزایش یابد. در حالیکه در سیستمهای چندمرحلهای، امکان افزایش فشار حتی تا ۱۷۰۰ بار نیز وجود دارد. این مقادیر بهخوبی نشان میدهد که چرا استفاده از تشدید کننده فشار در کمپرسور در حوزههای تخصصی، جایگزینناپذیر است.
اجزای اصلی تشدیدکننده فشار
برای دستیابی به فشارهای بالا، تشدیدکننده فشار از چند بخش اصلی تشکیل میشود.
پیستون محرک
این بخش نیروی اولیه را دریافت میکند و عامل اصلی حرکت سیستم است.
پیستون فشار بالا
وظیفه افزایش فشار گاز یا سیال را بر عهده دارد.
شیرهای یکطرفه
جریان سیال را کنترل کرده و از برگشت فشار جلوگیری میکنند.
محفظه فشار
محل تجمع و فشردهسازی سیال یا گاز است.
سیستم کنترل
برای تنظیم فشار خروجی و جلوگیری از افزایش بیش از حد فشار استفاده میشود.
انواع تشدیدکننده فشار
تشدیدکنندههای فشار بر اساس نوع نیروی محرک به چند دسته تقسیم میشوند.
تشدیدکننده پنوماتیکی
در این مدل از هوای فشرده به عنوان نیروی محرک استفاده میشود.
مزایا
- نصب آسان
- ایمنی بالا
- مناسب محیطهای صنعتی
کاربردها
- تست فشار
- تجهیزات پنوماتیکی
- خطوط تولید صنعتی
تشدیدکننده هیدرولیکی
در این مدل از روغن هیدرولیک برای تولید نیروی محرک استفاده میشود.
مزایا
- دستیابی به فشارهای بسیار بالا
- دقت زیاد
- راندمان مناسب
کاربردها
- پرسهای صنعتی
- تست هیدرواستاتیک
- تجهیزات سنگین
تشدیدکننده گاز
این تجهیزات برای افزایش فشار گازهایی مانند:
- نیتروژن
- هلیوم
- آرگون
- اکسیژن
- هیدروژن
استفاده میشوند.
محدوده فشار قابل دستیابی
یکی از مهمترین مزایای تشدیدکنندهها توانایی تولید فشارهای بسیار بالا است.
| نوع تجهیز | فشار خروجی تقریبی |
|---|---|
| کمپرسور صنعتی معمولی | 7 تا 13 بار |
| کمپرسور فشار بالا | 40 تا 400 بار |
| تشدیدکننده فشار تک مرحلهای | تا 200 بار |
| تشدیدکننده فشار چند مرحلهای | تا 1700 بار و بیشتر |
این مقادیر بسته به طراحی سازنده و نوع سیال میتوانند متفاوت باشند.
کاربردهای تشدیدکننده فشار
تشدیدکننده فشار در صنایعی استفاده میشود که حجم جریان اهمیت کمتری نسبت به فشار دارد.
تست هیدرواستاتیک
در تست لولهها، مخازن تحت فشار، مبدلهای حرارتی و اتصالات صنعتی، فشار باید بسیار بالاتر از فشار کاری واقعی باشد. تشدیدکننده فشار این امکان را فراهم میکند.
صنایع نفت، گاز و پتروشیمی
تجهیزات کنترلی، ولو ها و تجهیزات ایمنی باید در فشارهای بالا آزمایش شوند. تشدیدکننده فشار یکی از اصلیترین ابزارهای این حوزه محسوب میشود.
صنایع هوافضا
بسیاری از قطعات هوافضایی قبل از بهرهبرداری تحت آزمون فشار بالا قرار میگیرند.
صنایع خودروسازی
در تست سیستمهای سوخترسانی، ترمز های هیدرولیکی و قطعات تحت فشار استفاده میشود.
آزمایشگاههای تحقیقاتی
در پژوهشهای مرتبط با گازها و سیالات، ایجاد فشارهای بالا اهمیت زیادی دارد و تشدیدکننده فشار گزینهای اقتصادی و دقیق محسوب میشود.
مزایای تشدیدکننده فشار
از مزایای اصلی تشدیدکننده فشار میتوان به دستیابی به فشارهای بسیار بالا با تجهیزات نسبتاً ساده اشاره کرد. همچنین امکان استفاده از آنها در شرایط آزمایشگاهی و تحقیقاتی، موجب صرفهجویی در هزینهها و افزایش دقت نتایج میشود.
استفاده از Pressure Intensifier مزایای متعددی دارد.
دستیابی به فشارهای بسیار بالا
بدون نیاز به کمپرسورهای بزرگ و گران قیمت.
کاهش هزینه سرمایهگذاری
در بسیاری از پروژهها خرید یک تشدیدکننده بسیار اقتصادی تر از خرید کمپرسور فشار بالا است.
اشغال فضای کمتر
ابعاد این تجهیزات معمولاً کوچکتر از کمپرسورهای فشار بالا است.
مصرف انرژی کمتر در کاربردهای کمدبی
در کاربردهایی که حجم مصرفی پایین است، راندمان اقتصادی مناسبی دارند.
انعطافپذیری بالا
امکان نصب روی بسیاری از سیستمهای موجود را فراهم میکنند.
محدودیتهای تشدیدکننده فشار
با این حال، باید به محدودیتها نیز توجه داشت. این تجهیزات عمدتاً برای جریانهای کم طراحی شدهاند و در مواقعی که نیاز به حجم زیاد گاز یا سیال وجود دارد، کارایی مناسبی نخواهند داشت. بنابراین، یک تشدید کننده فشار در کمپرسور را باید دقیقاً در شرایط متناسب با ظرفیت آن به کار برد.
در کنار مزایا، این تجهیزات محدودیتهایی نیز دارند.
مناسب نبودن برای دبی بالا
اصلیترین محدودیت این تجهیزات ظرفیت جریان پایین آنها است.
نیاز به تجهیزات ایمنی
فشارهای بالا خطرات بالقوه زیادی ایجاد میکنند.
استهلاک بیشتر قطعات آببندی
فشار زیاد موجب فرسایش سریعتر آببندها میشود.
نیاز به بازرسی دورهای
برای حفظ ایمنی سیستم، سرویس دوره ای منظم ضروری است.
تفاوت تشدیدکننده فشار و کمپرسور فشار بالا
بسیاری از کاربران این دو تجهیز را با یکدیگر اشتباه میگیرند.
| ویژگی | تشدیدکننده فشار | کمپرسور فشار بالا |
|---|---|---|
| دبی خروجی | کم | زیاد |
| فشار خروجی | بسیار زیاد | زیاد |
| هزینه اولیه | کمتر | بیشتر |
| مصرف انرژی | کمتر در کمدبی | بیشتر |
| کاربرد | تست و فرآیندهای خاص | تولید مداوم هوا |
نکات مهم در انتخاب تشدیدکننده فشار
انتخاب صحیح این تجهیزات نقش مهمی در ایمنی و عملکرد سیستم دارد.
فشار ورودی
باید مشخص شود فشار اولیه سیستم چقدر است.
فشار نهایی مورد نیاز
مهمترین معیار انتخاب نسبت تقویت فشار است.
نوع گاز یا سیال
همه تشدیدکنندهها برای تمام سیالات مناسب نیستند.
دبی مورد نیاز
باید با ظرفیت واقعی تجهیز تطابق داشته باشد.
شرایط محیطی
دما، رطوبت و شرایط نصب باید بررسی شوند.
الزامات ایمنی
وجود شیر اطمینان و سیستمهای حفاظتی ضروری است.
نگهداری و سرویس تشدیدکننده فشار
برای حفظ عملکرد و افزایش طول عمر تجهیز، اجرای سرویسهای دورهای ضروری است.
مهمترین اقدامات نگهداری شامل:
- بررسی نشتیها
- کنترل عملکرد شیرها
- تعویض آببندها
- روانکاری قطعات متحرک
- تست دورهای فشار
- کالیبراسیون تجهیزات کنترلی
است.
مسئله ایمنی در کار با تشدیدکنندهها اهمیت بالایی دارد. بهطور مثال، اگر گاز مورد استفاده هوا باشد، سیستم باید کاملاً بدون روغن کار کند تا از خطر خود احتراقی جلوگیری شود. همچنین باید از سلامت کامل شیرها، لوله ها و محفظه های تحت فشار اطمینان حاصل کرد. هرگونه نشتی یا خرابی میتواند خطرات جدی به همراه داشته باشد.
برای افزایش عمر مفید این تجهیزات، سرویسهای دورهای، تعویض بهموقع قطعات فرسوده و کنترل کیفیت گاز یا سیال ورودی الزامی است. در واقع نگهداری صحیح، عملکرد پایدار و ایمن یک تشدید کننده فشار در کمپرسور را تضمین میکند.
سوالات متداول
تشدیدکننده فشار چه کاری انجام میدهد؟
فشار گاز یا سیال را از یک فشار مشخص به فشار بسیار بالاتر افزایش میدهد.
آیا تشدیدکننده فشار جایگزین کمپرسور است؟
خیر. این تجهیز مکمل کمپرسور محسوب میشود و برای افزایش فشار در کاربردهای خاص استفاده میشود.
بیشترین فشار قابل دستیابی چقدر است؟
بسته به طراحی تجهیز، فشار خروجی میتواند به بیش از 1700 بار برسد.
آیا تشدیدکننده فشار برای هوای فشرده مناسب است؟
بله، بسیاری از مدلهای پنوماتیکی برای افزایش فشار هوای فشرده طراحی شدهاند.
جمعبندی
تشدیدکننده فشار یا Pressure Intensifier یکی از تجهیزات تخصصی در سیستمهای هوای فشرده و هیدرولیکی است که امکان دستیابی به فشارهای بسیار بالا را بدون نیاز به استفاده از کمپرسورهای بزرگ فراهم میکند. این تجهیزات بهویژه در تست فشار، صنایع نفت و گاز، پتروشیمی، هوافضا و آزمایشگاههای تحقیقاتی کاربرد گستردهای دارند.
اگرچه تشدیدکننده فشار برای دبی های بالا مناسب نیست، اما در کاربردهای کم جریان و فشار بالا، راهکاری اقتصادی، ایمن و بسیار کارآمد محسوب میشود. انتخاب صحیح، نصب اصولی و نگهداری منظم این تجهیزات نقش مهمی در افزایش ایمنی، کاهش هزینهها و بهبود عملکرد سیستم های تحت فشار دارد.
