تنظیم سرعت و پورت تخلیه متغیر کمپرسور
Speed Regulation and Variable Discharge Port
مقدمه
تنظیم ظرفیت کمپرسور یکی از مهمترین عوامل در کاهش مصرف انرژی و حفظ پایداری فشار در سیستمهای هوای فشرده است. در بسیاری از کمپرسورهای صنعتی، بهویژه کمپرسورهای اسکرو، از روشهای مختلفی برای کنترل دبی و فشار خروجی استفاده میشود. دو روش متداول در این زمینه، تنظیم سرعت کمپرسور (Speed Regulation) و پورت تخلیه متغیر (Variable Discharge Port) هستند.
این روشها با هدف تطبیق عملکرد کمپرسور با نیاز واقعی سیستم طراحی شدهاند تا علاوه بر کاهش مصرف انرژی، از استهلاک تجهیزات نیز جلوگیری شود.
تنظیم سرعت و پورت تخلیه متغیر کمپرسور چیست؟
تنظیم سرعت و پورت تخلیه متغیر دو روش کنترل ظرفیت در کمپرسور های صنعتی هستند که برای حفظ فشار مطلوب، کاهش مصرف انرژی و تطبیق عملکرد کمپرسور با نیاز واقعی سیستم استفاده میشوند. در روش تنظیم سرعت، دور موتور تغییر میکند؛ در حالی که در روش پورت تخلیه متغیر، ظرفیت کمپرسور از طریق تغییر شرایط فشردهسازی کنترل میشود.
چرا کنترل ظرفیت کمپرسور اهمیت دارد؟
در بسیاری از واحدهای صنعتی، میزان مصرف هوای فشرده در طول شبانهروز ثابت نیست. اگر کمپرسور همواره با حداکثر ظرفیت کار کند، انرژی زیادی هدر میرود و قطعات مکانیکی تحت فشار بیشتری قرار میگیرند.
کنترل ظرفیت باعث میشود:
- فشار سیستم در محدوده مطلوب حفظ شود.
- مصرف انرژی کاهش یابد.
- تعداد دفعات روشن و خاموش شدن کمپرسور کمتر شود.
- عمر مفید تجهیزات افزایش پیدا کند.
- عملکرد فرآیندهای صنعتی پایدارتر شود.

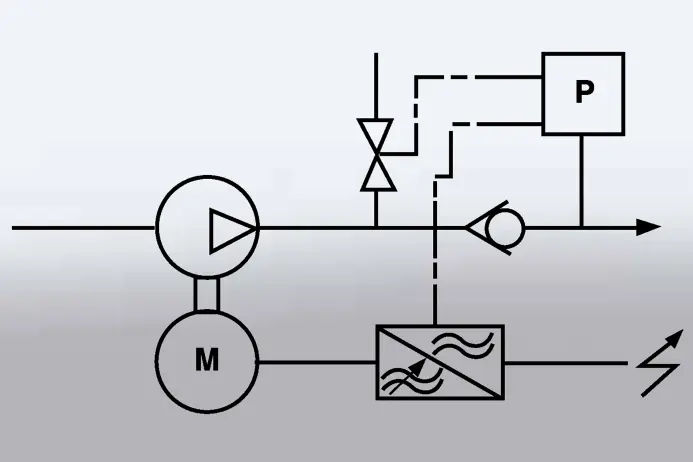

تنظیم سرعت کمپرسور (Speed Regulation)
تنظیم سرعت یکی از کارآمدترین روشهای کنترل ظرفیت در کمپرسورهای مدرن محسوب میشود. در این روش، سرعت دوران موتور متناسب با میزان تقاضای سیستم تغییر میکند.
این کنترل معمولاً توسط اینورتر یا درایو فرکانس متغیر (VFD) انجام میشود. هنگامی که مصرف هوای فشرده کاهش مییابد، سرعت موتور نیز کاهش پیدا میکند و در نتیجه انرژی کمتری مصرف میشود.
نحوه عملکرد
در این روش:
- سنسور فشار، فشار شبکه را اندازهگیری میکند.
- کنترلر مقدار فشار را با مقدار تنظیمشده مقایسه میکند.
- در صورت کاهش یا افزایش فشار، سرعت موتور اصلاح میشود.
- دبی خروجی کمپرسور متناسب با نیاز سیستم تنظیم میگردد.
مزایای تنظیم سرعت
- کاهش چشمگیر مصرف برق
- کنترل دقیق فشار
- کاهش استهلاک قطعات
- کاهش جریان راهاندازی موتور
- عملکرد بهتر در بارهای متغیر
محدودیتها
- هزینه اولیه بیشتر
- نیاز به تجهیزات الکترونیکی پیشرفته
- حساسیت بیشتر به شرایط محیطی و کیفیت برق
پورت تخلیه متغیّر (Variable discharge port)
پورت تخلیه متغیر یکی از روشهای مکانیکی کنترل ظرفیت در برخی کمپرسورهای اسکرو است.
در این سیستم، موقعیت پورت تخلیه نسبت به روتورها تغییر میکند. با تغییر محل تخلیه، حجم مؤثر فشردهسازی تغییر کرده و ظرفیت کمپرسور کنترل میشود.
برخلاف روش تنظیم سرعت، در اینجا سرعت موتور تقریباً ثابت باقی میماند و ظرفیت از طریق تغییر شرایط فشردهسازی کنترل میشود.
مزایای پورت تخلیه متغیر
- کنترل مناسب ظرفیت در برخی شرایط کاری
- حفظ سرعت ثابت موتور
- کاهش نوسانات فشار
محدودیتها
- بازده انرژی پایینتر نسبت به کنترل سرعت
- پیچیدگی مکانیکی بیشتر
- محدودیت در محدوده کنترل ظرفیت
مقایسه تنظیم سرعت و پورت تخلیه متغیر
| ویژگی | تنظیم سرعت | پورت تخلیه متغیر |
|---|---|---|
| بهرهوری انرژی | بسیار بالا | متوسط |
| دقت کنترل فشار | بالا | متوسط |
| هزینه اولیه | بیشتر | کمتر |
| پیچیدگی مکانیکی | کمتر | بیشتر |
| محدوده کنترل ظرفیت | گسترده | محدودتر |
| مناسب برای بارهای متغیر | بسیار مناسب | نسبتاً مناسب |
| هزینه بهرهبرداری بلندمدت | کمتر | بیشتر |
| میزان صرفهجویی انرژی | بالا | متوسط |
جدول بالا نشان میدهد که هر دو روش برای کنترل ظرفیت کمپرسور طراحی شدهاند، اما عملکرد آنها تفاوتهای مهمی دارد. تنظیم سرعت با تغییر دور موتور، کنترل دقیقتری بر فشار و دبی خروجی ایجاد کرده و در شرایط بار متغیر، مصرف انرژی کمتری دارد. در مقابل، پورت تخلیه متغیر ظرفیت کمپرسور را بدون تغییر محسوس سرعت موتور تنظیم میکند، اما معمولاً از نظر بهرهوری انرژی و محدوده کنترل ظرفیت، عملکرد محدودتری نسبت به تنظیم سرعت دارد. به همین دلیل، در بسیاری از سیستمهای مدرن هوای فشرده، کنترل سرعت بهعنوان راهکار اصلی و پورت تخلیه متغیر بهعنوان یک روش مکمل یا ویژه برخی کاربردهای خاص مورد استفاده قرار میگیرد.
ترکیب تنظیم سرعت و پورت تخلیه متغیر
در برخی کمپرسورهای پیشرفته، از هر دو روش بهصورت همزمان استفاده میشود.
در این حالت:
- تنظیم سرعت، تغییرات اصلی ظرفیت را انجام میدهد.
- پورت تخلیه متغیر برای بهینهسازی عملکرد در شرایط خاص به کار میرود.
این ترکیب میتواند باعث دستیابی به راندمان بالاتر، کنترل دقیقتر فشار و کاهش مصرف انرژی شود.
تجربه عملی استفاده از کنترل سرعت در کمپرسورها
در بسیاری از واحدهای صنعتی، مصرف هوای فشرده در ساعات مختلف روز یکسان نیست. برای مثال، در خطوط تولیدی که تعداد دستگاههای پنوماتیک در طول شیفت کاری تغییر میکند، کمپرسور دائماً با بارهای مختلف مواجه میشود.
در چنین شرایطی، استفاده از درایو فرکانس متغیر (VFD) میتواند تعداد دفعات بارگذاری و بیباری کمپرسور را کاهش دهد. این موضوع علاوه بر کاهش مصرف برق، موجب کاهش استهلاک قطعات مکانیکی و افزایش طول عمر تجهیزات نیز میشود. به همین دلیل بسیاری از کارخانهها در پروژههای بهینهسازی انرژی، کنترل سرعت را به عنوان یکی از اولین راهکارهای کاهش هزینههای بهرهبرداری انتخاب میکنند.
کاربردهای صنعتی
استفاده از تنظیم سرعت و پورت تخلیه متغیر کمپرسور در صنایع مختلف نظیر پتروشیمی، داروسازی، صنایع غذایی و خطوط تولید حساس بسیار رایج است. این تکنولوژی باعث میشود که جریان هوا در کمپرسورهای اسکرو یا پیستونی به شکل دقیق تنظیم شود و فشار خروجی بدون نوسان در اختیار فرآیندهای صنعتی قرار گیرد. همچنین کاهش مصرف انرژی و افزایش طول عمر تجهیزات، مزیت اقتصادی مهمی برای صنایع ایجاد میکند.
سیستمهای کنترل ظرفیت در صنایع مختلف مورد استفاده قرار میگیرند، از جمله:
صنایع پتروشیمی
کنترل پایدار فشار برای فرآیندهای حساس.
صنایع غذایی
تأمین هوای فشرده یکنواخت برای خطوط تولید.
صنایع دارویی
حفظ شرایط دقیق فرآیندهای تولید.
صنایع خودروسازی
کنترل تجهیزات پنوماتیک در خطوط مونتاژ.
نیروگاهها
افزایش بهرهوری تجهیزات جانبی و کاهش مصرف انرژی.
نکات مهم در طراحی سیستم
برای انتخاب بهترین روش کنترل ظرفیت باید عوامل زیر بررسی شوند:
- نوع کمپرسور
- الگوی مصرف هوا
- فشار کاری سیستم
- هزینه انرژی
- ساعات کارکرد سالانه
- هزینه تعمیر و نگهداری
- شرایط محیط نصب
در بسیاری از پروژهها، سرمایهگذاری اولیه برای سیستم کنترل سرعت در مدت کوتاهی از طریق صرفهجویی انرژی جبران میشود.
نکات مهم در طراحی سیستم کنترل ظرفیت کمپرسور
برای دستیابی به بیشترین راندمان، انتخاب روش کنترل ظرفیت باید بر اساس شرایط واقعی بهرهبرداری انجام شود. در طراحی این سیستمها معمولاً موارد زیر بررسی میشود:
- نوع کمپرسور (اسکرو، پیستونی یا سانتریفیوژ)
- میزان نوسان مصرف هوای فشرده در طول شبانهروز
- فشار کاری مورد نیاز فرآیند
- ظرفیت مخزن ذخیره هوا
- محدوده مجاز تغییر سرعت موتور
- هزینه انرژی و ساعات کارکرد سالانه
به طور معمول، هرچه تغییرات مصرف هوا بیشتر باشد، استفاده از سیستم کنترل سرعت مبتنی بر درایو فرکانس متغیر (VFD) توجیه اقتصادی بیشتری خواهد داشت. در مقابل، در برخی کمپرسورهای اسکرو صنعتی، پورت تخلیه متغیر میتواند به عنوان یک راهکار مکمل برای بهینهسازی عملکرد سیستم مورد استفاده قرار گیرد.
شتباهات رایج در انتخاب روش کنترل ظرفیت کمپرسور
برخی از خطاهای رایج در انتخاب سیستم کنترل ظرفیت عبارتاند از:
- انتخاب کمپرسور دور متغیر برای فرآیندهایی با بار کاملاً ثابت
- نادیده گرفتن هزینه نگهداری تجهیزات کنترلی
- انتخاب ظرفیت نامناسب مخزن ذخیره هوا
- توجه صرف به هزینه خرید و بیتوجهی به هزینه انرژی در بلندمدت
- استفاده از یک روش کنترلی بدون بررسی شرایط واقعی بهرهبرداری
برای دستیابی به بهترین راندمان، انتخاب روش کنترل ظرفیت باید بر اساس تحلیل مصرف هوا، شرایط فرآیند و هزینههای چرخه عمر تجهیزات انجام شود.
سوالات متداول
آیا تنظیم سرعت باعث کاهش مصرف برق میشود؟
بله. در کمپرسورهایی که بار مصرف متغیر دارند، استفاده از درایو فرکانس متغیر میتواند مصرف انرژی را بهطور قابل توجهی کاهش دهد.
پورت تخلیه متغیر در چه کمپرسورهایی استفاده میشود؟
این فناوری بیشتر در برخی مدلهای کمپرسور اسکرو صنعتی دیده میشود و برای کنترل ظرفیت در شرایط خاص به کار میرود.
کدام روش بهتر است؟
در اکثر کاربردهای امروزی، کنترل سرعت به دلیل راندمان انرژی بالاتر گزینه مناسبتری محسوب میشود؛ اما انتخاب نهایی به شرایط فرآیند و نوع کمپرسور بستگی دارد.
نتیجهگیری
اگر هدف اصلی کاهش مصرف انرژی و کنترل دقیق فشار باشد، تنظیم سرعت کمپرسور معمولاً انتخاب مناسبتری است. در مقابل، پورت تخلیه متغیر در برخی کمپرسورهای اسکرو برای بهینهسازی ظرفیت و مدیریت شرایط کاری خاص مورد استفاده قرار میگیرد. انتخاب نهایی باید بر اساس الگوی مصرف هوا، شرایط فرآیند، هزینه انرژی و الزامات بهرهبرداری انجام شود. بررسی صحیح این عوامل میتواند راندمان سیستم را افزایش داده و هزینههای عملیاتی را در بلندمدت کاهش دهد.
