حجم جریان در کمپرسور و واحدهای فیزیکی
میزان حجم جریان در کمپرسور و واحدهای فیزیکی: تعاریف و اهمیت
مقدمه
حجم جریان (Flow Rate) یکی از مهمترین پارامترهای عملکردی در کمپرسورها است این ظرفیت تحت تأثیر فرآیندهای ترمودینامیکی داخل کمپرسور قرار میگیرد که در مقاله «کمپرسور و فرآیندهای ترمودینامیک» بهطور کامل بررسی شده است. و ظرفیت واقعی تولید هوای فشرده را مشخص میکند. این پارامتر نشان میدهد که چه مقدار هوا یا گاز در یک بازه زمانی مشخص از کمپرسور عبور میکند و به همین دلیل، نقش مهمی در انتخاب، طراحی و ارزیابی عملکرد سیستمهای هوای فشرده دارد.
در عمل، تنها دانستن فشار خروجی کمپرسور برای انتخاب یک دستگاه مناسب کافی نیست؛ زیرا دو کمپرسور با فشار یکسان میتوانند دبی هوای کاملاً متفاوتی تولید کنند. به همین دلیل، مهندسان علاوه بر فشار کاری، حجم جریان، شرایط اندازهگیری و واحدهای فیزیکی مرتبط با آن را نیز بررسی میکنند تا عملکرد واقعی کمپرسور بهدرستی ارزیابی شود.
در این مقاله با مفهوم حجم جریان در کمپرسور، واحدهای اندازهگیری، عوامل مؤثر بر تغییرات دبی، شرایط استاندارد اندازهگیری (FAD) و اهمیت این پارامتر در طراحی و بهرهبرداری از سیستمهای هوای فشرده آشنا میشویم.
حجم جریان در کمپرسور چیست؟
حجم جریان یا دبی حجمی، مقدار هوایی است که کمپرسور در واحد زمان جابهجا یا فشرده میکند. این پارامتر معمولاً با واحدهایی مانند مترمکعب بر دقیقه (m³/min)، مترمکعب بر ساعت (m³/h)، لیتر بر ثانیه (L/s) یا فوت مکعب بر دقیقه (CFM) بیان میشود و یکی از مهمترین معیارهای تعیین ظرفیت کمپرسور به شمار میرود.
هرچه حجم جریان بیشتر باشد، کمپرسور قادر است هوای فشرده بیشتری در اختیار تجهیزات مصرفکننده قرار دهد. البته این مقدار همواره باید در کنار فشار کاری بررسی شود؛ زیرا ظرفیت واقعی کمپرسور تنها زمانی مشخص میشود که هر دو پارامتر بهصورت همزمان در نظر گرفته شوند.
در کاربردهای صنعتی، انتخاب کمپرسور بر اساس حجم جریان موردنیاز مصرفکنندگان انجام میشود. اگر دبی کمپرسور کمتر از نیاز سیستم باشد، افت فشار و کاهش عملکرد تجهیزات رخ خواهد داد و اگر بیش از نیاز انتخاب شود، مصرف انرژی و هزینههای بهرهبرداری افزایش پیدا میکند. به همین دلیل، محاسبه صحیح حجم جریان یکی از مراحل اصلی در طراحی سیستمهای هوای فشرده است.
واحدهای اندازهگیری حجم جریان در کمپرسورها
حجم جریان در کمپرسورها با واحدهای مختلفی بیان میشود و انتخاب واحد به استانداردهای صنعتی، نوع کاربرد و منطقه جغرافیایی بستگی دارد. رایجترین واحد اندازهگیری، مترمکعب بر دقیقه (m³/min) است که در بسیاری از کاتالوگهای فنی کمپرسورها مورد استفاده قرار میگیرد. علاوه بر آن، واحدهایی مانند مترمکعب بر ساعت (m³/h)، لیتر بر ثانیه (L/s) و فوت مکعب بر دقیقه (CFM) نیز در صنایع مختلف رایج هستند.
در کشورهای پیرو سیستم متریک، معمولاً از واحدهای m³/min و m³/h استفاده میشود، در حالی که در بسیاری از تجهیزات تولیدشده بر اساس استانداردهای آمریکایی، ظرفیت کمپرسور با واحد CFM بیان میشود. به همین دلیل، آشنایی با این واحدها و امکان تبدیل آنها به یکدیگر، هنگام انتخاب یا مقایسه کمپرسورها اهمیت زیادی دارد.
نکته مهم این است که مقدار عددی دبی بهتنهایی معیار مناسبی برای مقایسه کمپرسورها نیست. همواره باید مشخص باشد که این مقدار در چه شرایطی از نظر فشار، دما و رطوبت اندازهگیری شده است؛ زیرا تغییر شرایط محیطی میتواند بر حجم جریان اندازهگیریشده تأثیر بگذارد.
رایجترین واحدهای اندازهگیری حجم جریان
| واحد اندازهگیری | نماد | کاربرد رایج |
|---|---|---|
| مترمکعب بر دقیقه | m³/min | متداولترین واحد در کمپرسورهای صنعتی |
| مترمکعب بر ساعت | m³/h | سیستمهای هوای فشرده با ظرفیت بالا |
| لیتر بر ثانیه | L/s | تجهیزات کوچک و آزمایشگاهی |
| فوت مکعب بر دقیقه | CFM | استاندارد آمریکا و برخی تجهیزات وارداتی |
عوامل مؤثر بر حجم جریان در کمپرسورها
حجم جریان تولیدی یک کمپرسور مقدار ثابتی نیست و تحت تأثیر عوامل مختلفی قرار میگیرد. شناخت این عوامل به مهندسان و بهرهبرداران کمک میکند تا عملکرد سیستم را بهتر ارزیابی کرده و از کاهش راندمان یا افزایش مصرف انرژی جلوگیری کنند.
یکی از مهمترین عوامل، فشار کاری کمپرسور است. با افزایش فشار خروجی، کمپرسور برای فشردهسازی هوا به انرژی بیشتری نیاز دارد و در بسیاری از مدلها، دبی واقعی کاهش پیدا میکند. به همین دلیل، ظرفیت اعلامشده توسط سازنده معمولاً برای فشار مشخصی ارائه میشود.
دمای هوای ورودی نیز تأثیر مستقیمی بر حجم جریان دارد. هوای خنک چگالی بیشتری دارد و جرم هوای بیشتری وارد کمپرسور میشود، در حالی که افزایش دمای محیط باعث کاهش چگالی هوا و در نتیجه کاهش ظرفیت واقعی کمپرسور خواهد شد. درباره تأثیر انتقال حرارت بر عملکرد کمپرسورها میتوانید مقاله «کمپرسور و قانون انتقال گرما» را مطالعه کنید.
عامل مهم دیگر، افت فشار در شبکه هوای فشرده است. وجود فیلترهای کثیف، لولهکشی نامناسب یا نشتی در سیستم باعث میشود بخشی از ظرفیت تولیدی کمپرسور هدر برود و دبی مؤثر در محل مصرف کاهش یابد.
علاوه بر این، سرعت چرخش کمپرسور، شرایط نگهداری، وضعیت فیلترها و کیفیت سرویسهای دورهای نیز بر حجم جریان تأثیرگذار هستند. نگهداری صحیح و پایش منظم عملکرد دستگاه، باعث میشود کمپرسور ظرفیت طراحیشده خود را حفظ کرده و با راندمان بالاتری کار کند.
حجم جریان استاندارد (FAD) و شرایط مرجع
یکی از مهمترین نکاتی که هنگام بررسی ظرفیت کمپرسورها باید به آن توجه کرد، تفاوت بین حجم جریان واقعی و حجم جریان استاندارد است. از آنجایی که دما، فشار و رطوبت محیط بر حجم هوای ورودی تأثیر میگذارند، مقایسه مستقیم ظرفیت دو کمپرسور در شرایط مختلف امکانپذیر نیست. به همین دلیل از شاخص هوای آزاد تحویلی (Free Air Delivery یا FAD) استفاده میشود.

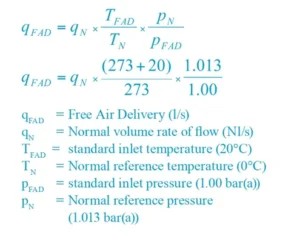

FAD مقدار هوایی است که کمپرسور در شرایط استاندارد مکش تولید میکند. این شرایط معمولاً شامل فشار مطلق ۱ بار، دمای ۲۰ درجه سانتیگراد و هوای خشک یا با رطوبت مشخص است. با تبدیل حجم جریان اندازهگیریشده به این شرایط مرجع، میتوان ظرفیت واقعی کمپرسورهای مختلف را بهصورت دقیق با یکدیگر مقایسه کرد. شناخت قوانین ترمودینامیک به درک بهتر مفهوم FAD و ظرفیت واقعی کمپرسور کمک میکند؛ برای مطالعه بیشتر، مقاله «قوانین کلی ترمودینامیک در کمپرسور» را بخوانید.
به همین دلیل، هنگام مطالعه کاتالوگ یا مشخصات فنی کمپرسورها، بهتر است به مقدار FAD توجه شود، نه صرفاً دبی اعلامشده توسط سازنده. زیرا ممکن است دو کمپرسور، حجم جریان مشابهی داشته باشند اما در شرایط اندازهگیری متفاوت آزمایش شده باشند و عملکرد واقعی آنها یکسان نباشد.
در پروژههای صنعتی نیز محاسبات مربوط به FAD به مهندسان کمک میکند تا ظرفیت کمپرسور را متناسب با نیاز واقعی سیستم انتخاب کرده و از کمبود یا مازاد هوای فشرده جلوگیری کنند. این موضوع علاوه بر افزایش راندمان، باعث کاهش مصرف انرژی و جلوگیری از انتخاب کمپرسور با ظرفیت نامناسب خواهد شد.
اهمیت حجم جریان در انتخاب کمپرسور
انتخاب کمپرسور تنها بر اساس فشار کاری، روش درستی نیست. مهمترین معیار پس از فشار، حجم جریان موردنیاز سیستم است؛ زیرا کمپرسور باید بتواند هوای فشرده کافی را بهصورت پیوسته در اختیار تجهیزات مصرفکننده قرار دهد.
اگر ظرفیت حجمی کمپرسور کمتر از نیاز واقعی باشد، فشار شبکه بهتدریج کاهش پیدا میکند و عملکرد تجهیزاتی مانند ابزارهای پنوماتیکی، ماشینآلات تولید و سیستمهای اتوماسیون با اختلال مواجه خواهد شد. از طرف دیگر، انتخاب کمپرسوری با ظرفیت بسیار بیشتر از نیاز نیز باعث افزایش هزینه خرید، مصرف برق و استهلاک دستگاه میشود.
به همین دلیل، در طراحی سیستمهای هوای فشرده ابتدا مجموع مصرف هوای تجهیزات محاسبه شده و سپس با در نظر گرفتن ضریب اطمینان، کمپرسوری با حجم جریان مناسب انتخاب میشود. این روش علاوه بر تأمین هوای فشرده موردنیاز، باعث کاهش مصرف انرژی و افزایش بهرهوری سیستم نیز خواهد شد.
همچنین در پروژههای صنعتی، بررسی همزمان فشار کاری و حجم جریان (FAD) بهترین معیار برای مقایسه ظرفیت واقعی کمپرسورها و انتخاب گزینه مناسب است.
پیامدهای انتخاب نادرست حجم جریان
| وضعیت | نتیجه |
|---|---|
| حجم جریان کمتر از نیاز | افت فشار، کاهش عملکرد تجهیزات، توقف تولید |
| حجم جریان متناسب با نیاز | عملکرد پایدار، مصرف انرژی بهینه و افزایش راندمان |
| حجم جریان بیش از نیاز | افزایش هزینه خرید، مصرف برق بیشتر و استهلاک کمپرسور |
اندازهگیری و پایش حجم جریان در کمپرسورها
پس از انتخاب و نصب کمپرسور، اندازهگیری و پایش مداوم حجم جریان نقش مهمی در حفظ عملکرد سیستم دارد. تغییرات دبی میتواند نشانهای از افت راندمان، نشتی در شبکه هوای فشرده یا بروز مشکل در عملکرد کمپرسور باشد؛ بنابراین، کنترل دورهای این پارامتر به شناسایی سریع ایرادات و جلوگیری از توقفهای ناخواسته کمک میکند.
امروزه برای اندازهگیری حجم جریان از تجهیزات مختلفی مانند فلومترهای حرارتی، فلومترهای جرمی و فلومترهای اختلاف فشار استفاده میشود. این ابزارها اطلاعات دقیقی از میزان هوای عبوری ارائه میدهند و امکان پایش لحظهای عملکرد سیستم را فراهم میکنند.
مقایسه حجم جریان اندازهگیریشده با مقدار اسمی کمپرسور نیز یکی از روشهای مؤثر برای ارزیابی سلامت دستگاه است. اگر اختلاف قابلتوجهی بین این دو مقدار مشاهده شود، لازم است عواملی مانند گرفتگی فیلترها، نشتی خطوط انتقال، افت فشار یا فرسودگی قطعات داخلی بررسی شوند.
پایش منظم حجم جریان علاوه بر افزایش قابلیت اطمینان سیستم، به کاهش مصرف انرژی، برنامهریزی بهتر برای تعمیرات پیشگیرانه و افزایش عمر مفید کمپرسور نیز کمک میکند.
دلایل کاهش حجم جریان کمپرسور
| علت | اثر بر عملکرد سیستم |
|---|---|
| گرفتگی فیلتر هوا | کاهش هوای ورودی و افت ظرفیت کمپرسور |
| نشتی در شبکه هوای فشرده | هدررفت هوای تولیدی و افزایش مصرف انرژی |
| افت فشار در لولهها | کاهش دبی مؤثر در محل مصرف |
| فرسودگی قطعات داخلی | کاهش راندمان و ظرفیت واقعی کمپرسور |
| تنظیم نبودن فشار کاری | عملکرد نامناسب و افزایش هزینه بهرهبرداری |
سوالات متداول
حجم جریان کمپرسور چیست؟
حجم جریان یا دبی، مقدار هوایی است که کمپرسور در واحد زمان تولید یا جابهجا میکند و یکی از مهمترین معیارهای تعیین ظرفیت کمپرسور است.
FAD در کمپرسور به چه معناست؟
FAD یا Free Air Delivery حجم هوای خروجی کمپرسور در شرایط استاندارد است و برای مقایسه ظرفیت واقعی کمپرسورهای مختلف استفاده میشود.
رایجترین واحد اندازهگیری حجم جریان چیست؟
در کمپرسورها معمولاً از واحدهای m³/min، m³/h، L/s و CFM برای بیان حجم جریان استفاده میشود.
چه عواملی باعث کاهش حجم جریان کمپرسور میشوند؟
گرفتگی فیلترها، نشتی در شبکه هوای فشرده، افت فشار، افزایش دمای هوای ورودی و فرسودگی قطعات از مهمترین عوامل کاهش دبی کمپرسور هستند.
چرا محاسبه صحیح حجم جریان اهمیت دارد؟
انتخاب کمپرسور بر اساس حجم جریان مناسب، از افت فشار، افزایش مصرف انرژی و کاهش راندمان سیستم جلوگیری کرده و عملکرد پایدار تجهیزات را تضمین میکند.
نتیجهگیری
حجم جریان یکی از مهمترین شاخصهای ارزیابی عملکرد کمپرسور است و نقش مستقیمی در انتخاب ظرفیت، راندمان و مصرف انرژی سیستمهای هوای فشرده دارد. بررسی این پارامتر در کنار فشار کاری، دید دقیقتری از عملکرد واقعی کمپرسور ارائه میدهد و از انتخاب نادرست تجهیزات جلوگیری میکند.
همانطور که در این مقاله بررسی شد، عواملی مانند دمای هوای ورودی، فشار کاری، شرایط محیطی و وضعیت شبکه توزیع میتوانند بر حجم جریان تأثیر بگذارند. به همین دلیل، استفاده از شاخص هوای آزاد تحویلی (FAD) و پایش مستمر دبی، از مهمترین اقدامات برای بهرهبرداری بهینه از کمپرسورها محسوب میشود.
در نهایت، انتخاب کمپرسور بر اساس حجم جریان واقعی موردنیاز، انجام سرویسهای دورهای و کنترل مداوم عملکرد سیستم، علاوه بر کاهش مصرف انرژی، باعث افزایش عمر تجهیزات، کاهش هزینههای نگهداری و بهبود بهرهوری کل سیستم خواهد شد.
