خشککن جذبی سطحی در کمپرسور (Adsorption Dryer)
مقدمه
هوای محیط همواره حاوی بخار آب است و این رطوبت پس از فشردهسازی در کمپرسور به مقدار قابل توجهی افزایش مییابد. اگر رطوبت موجود در هوای فشرده حذف نشود، میتواند باعث خوردگی خطوط انتقال، خرابی تجهیزات پنوماتیکی، کاهش کیفیت محصول و اختلال در فرآیندهای صنعتی شود.
در بسیاری از صنایع حساس مانند داروسازی، صنایع غذایی، الکترونیک، ابزار دقیق و تولید گازهای صنعتی، استفاده از هوای بسیار خشک ضروری است. در چنین شرایطی، خشککن جذبی سطحی (Adsorption Dryer) یکی از مؤثرترین تجهیزات حذف رطوبت از هوای فشرده محسوب میشود.
این سیستم با استفاده از مواد جاذب ویژه، بخار آب را از جریان هوای فشرده جذب کرده و نقطه شبنم را تا مقادیر بسیار پایین کاهش میدهد.
خشککن جذبی سطحی چیست؟
خشککن جذبی سطحی دستگاهی است که رطوبت موجود در هوای فشرده را از طریق فرآیند جذب سطحی (Adsorption) حذف میکند.
در این روش، هوای مرطوب از بستری از مواد جاذب عبور میکند و مولکولهای بخار آب به سطح این مواد میچسبند. در نتیجه، هوای خروجی خشک شده و برای کاربردهای حساس آماده میشود.
پرکاربردترین مواد جاذب عبارتاند از:
- ژل سیلیکا (Silica Gel)
- مولکولارسیو (Molecular Sieve)
- آلومینای فعال (Activated Alumina)
این مواد دارای میلیونها حفره میکروسکوپی هستند که سطح تماس بسیار بزرگی برای جذب رطوبت فراهم میکنند.
چرا حذف رطوبت از هوای فشرده اهمیت دارد؟
وجود آب در سیستم هوای فشرده میتواند مشکلات متعددی ایجاد کند:
- خوردگی خطوط لوله
- زنگزدگی تجهیزات
- خرابی شیرها و عملگرهای پنوماتیکی
- کاهش دقت ابزار دقیق
- آلودگی محصولات غذایی و دارویی
- افزایش هزینه تعمیرات و نگهداری
به همین دلیل در بسیاری از صنایع، کنترل نقطه شبنم هوای فشرده به یکی از الزامات اصلی طراحی سیستم تبدیل شده است.
عملکرد چرخهای خشککن جذبی سطحی در کمپرسور
در خشککنهای جذبی، هوای مرطوب از بستر مواد جاذب عبور میکند و بخار آب موجود در هوا جذب سطح این مواد میشود. پس از اشباع شدن جاذب، فرآیند احیا آغاز شده و برج دوم وارد مدار میشود. این چرخه بهصورت پیوسته تکرار میشود.
مراحل عملکرد به صورت زیر است:
- هوای فشرده وارد برج خشککن میشود.
- بخار آب توسط مواد جاذب جذب میشود.
- هوای خشک از خروجی خارج میشود.
- پس از اشباع شدن مواد جاذب، فرآیند احیا آغاز میشود.
- برج دوم جایگزین برج اول میشود.
- چرخه به صورت مداوم تکرار میشود.
به همین دلیل اغلب خشککنهای جذبی دارای دو برج مجزا هستند.
کاهش نقطه شبنم و اهمیت آن در خشککن جذبی سطحی در کمپرسور
یکی از ویژگیهای مهم خشک کن جذبی سطحی در کمپرسور این است که میتواند نقطه شبنم فشار هوا را تا حدود ۴۰- درجه سانتیگراد کاهش دهد. به همین دلیل، این تجهیزات برای کاربردهایی که نیاز به هوای بسیار خشک دارند، مثل صنایع دارویی، غذایی، ابزار دقیق و تجهیزات پنوماتیکی حساس، بسیار مناسب هستند. کاهش نقطه شبنم بدین معناست که احتمال تقطیر بخار آب در خطوط لوله به شدت کاهش یافته و از آسیب به تجهیزات جلوگیری میشود.
نقطه شبنم (Dew Point) چیست؟
یکی از مهمترین شاخصهای عملکرد خشککن، نقطه شبنم است.
نقطه شبنم دمایی است که در آن بخار آب موجود در هوا شروع به تقطیر میکند.
هرچه نقطه شبنم پایینتر باشد، هوا خشکتر است.
خشککنهای جذبی معمولاً قادرند نقطه شبنم را به موارد زیر برسانند:
- 20- درجه سانتیگراد
- 40- درجه سانتیگراد
- 70- درجه سانتیگراد
به همین دلیل برای کاربردهای فوق حساس گزینهای ایدهآل محسوب میشوند.
انواع خشککن جذبی
1. خشککن جذبی بدون گرما (Heatless Dryer)
این نوع درایر که به “درایرهای فاقد گرما” نیز شناخته میشوند، برای جریانهای هوای با حجم کمتر کاربرد دارند. در فرآیند احیا، از بخشی از هوای فشردهی تصفیهشده استفاده میشود و معمولاً ۱۵ تا ۲۰ درصد ظرفیت دستگاه صرف احیا میگردد. هرچند این روش سادهتر است، اما مصرف هوای فشرده نسبتاً بالایی دارد.
مزایا
- طراحی ساده
- هزینه اولیه کمتر
- قابلیت اطمینان بالا
معایب
- مصرف 15 تا 20 درصد هوای فشرده
- هزینه بهرهبرداری بالاتر
2. خشککن جذبی با گرمایش (Heated Purge)
در این نوع، هوای فشرده قبل از عبور از مواد جاذب توسط المنتهای الکتریکی گرم میشود. با گرم شدن هوا، رطوبت بیشتری از مواد جاذب جدا شده و فرآیند احیا مؤثرتر انجام میشود. این روش نسبت به نوع بدون گرما حدود ۲۵ درصد صرفهجویی انرژی دارد.
مزایا
- مصرف کمتر هوای فشرده
- راندمان بالاتر
معایب
- مصرف برق بیشتر
- پیچیدگی بالاتر
3. خشککن جذبی بلوئر (Blower Purge)
در این سیستم، از هوای محیط استفاده میشود. هوا پس از عبور از گرمکن الکتریکی، برای احیای مواد جاذب به کار گرفته میشود. از آنجایی که در این روش دیگر نیازی به مصرف هوای فشرده نیست، میزان صرفهجویی انرژی نسبت به روش بدون گرما به حدود ۴۰ درصد میرسد.
مزایا
- صرفهجویی قابل توجه در هوای فشرده
- کاهش هزینه بهرهبرداری
معایب
- تجهیزات بیشتر
- هزینه اولیه بالاتر

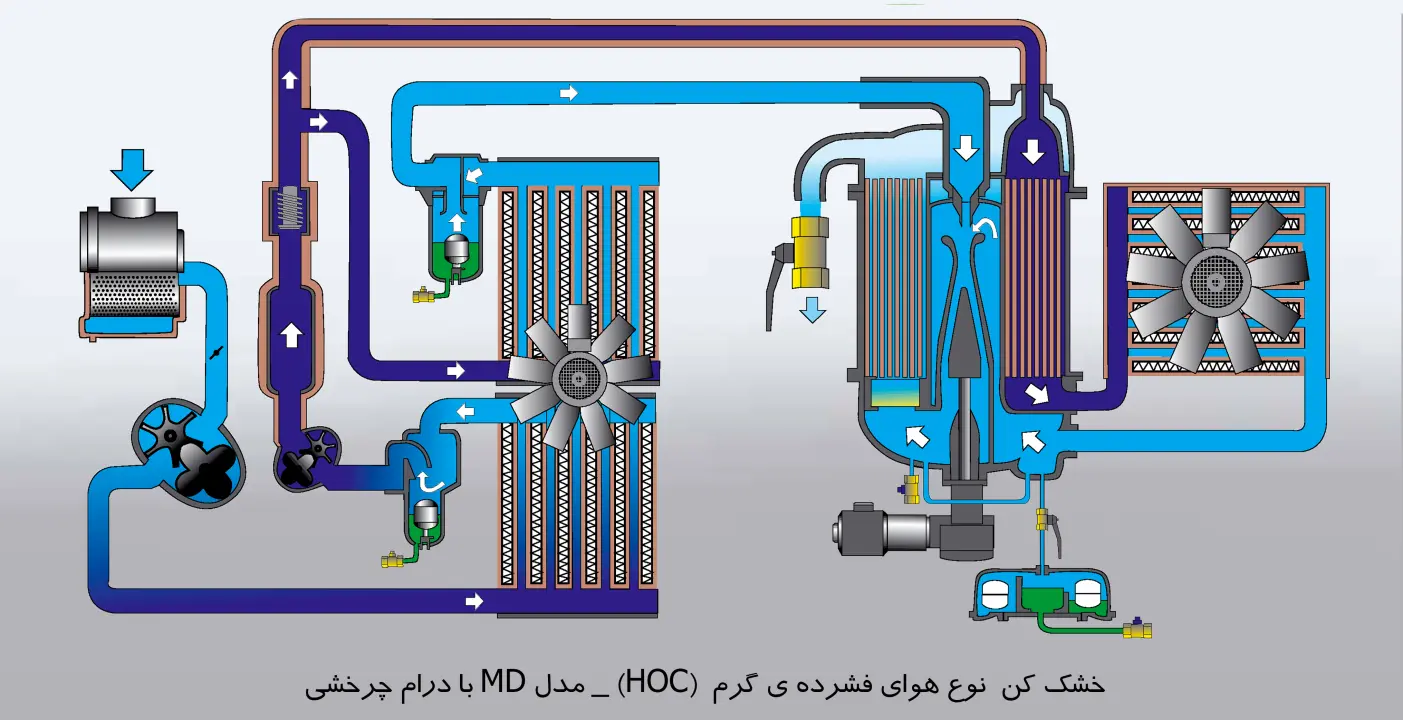

4. خشککن جذبی با گرمای تراکم (HOC)
این روش از گرمای حاصل از فرآیند تراکم در کمپرسور برای احیای مواد جاذب استفاده میکند. در این حالت، هوای داغ خروجی از کمپرسور به جای تخلیه در افترکولر، به داخل برج خشککن هدایت میشود و عمل احیا را انجام میدهد. این سیستم میتواند بدون مصرف انرژی اضافی، نقطه شبنم فشار را تا حدود ۲۰- درجه سانتیگراد کاهش دهد.
مزایا
- مصرف انرژی بسیار پایین
- راندمان بالا
معایب
- مناسب کمپرسورهای خاص
- هزینه سرمایهگذاری بیشتر
جدول انواع خشککن جذبی
| نوع خشککن | مصرف انرژی | مصرف هوای فشرده | هزینه اولیه | نقطه شبنم معمول |
|---|---|---|---|---|
| بدون گرما | کم | زیاد | کم | 40-°C |
| با گرما | متوسط | کم | متوسط | 40-°C |
| بلوئر | متوسط | بسیار کم | بالا | 40-°C |
| HOC | بسیار کم | بسیار کم | بالا | 20- تا 40-°C |
تحلیل مقایسه
اگر هزینه اولیه اولویت اصلی باشد، مدل بدون گرما انتخاب مناسبی است. اما در سیستمهای بزرگ صنعتی که مصرف انرژی اهمیت بالایی دارد، خشککنهای بلوئر و HOC معمولاً هزینه اولیه خود را در مدت زمان کوتاهی از طریق صرفهجویی انرژی جبران میکنند.
تفاوت خشککن جذبی و خشککن تبریدی
بسیاری از کاربران هنگام انتخاب سیستم خشکسازی بین این دو فناوری مردد هستند.
| ویژگی | خشککن جذبی | خشککن تبریدی |
|---|---|---|
| نقطه شبنم | تا 70- درجه | حدود 3+ درجه |
| مصرف انرژی | بیشتر | کمتر |
| هزینه اولیه | بیشتر | کمتر |
| صنایع حساس | بسیار مناسب | محدود |
| عملکرد در دمای پایین | عالی | محدود |
کدام بهتر است؟
برای کاربردهای عمومی، خشککن تبریدی معمولاً اقتصادیتر است. اما در صنایع حساس که نیاز به هوای بسیار خشک دارند، خشککن جذبی تنها گزینه قابل اعتماد محسوب میشود.
نقش فیلترها در عملکرد خشککن جذبی
برای عملکرد بهتر خشک کن جذبی سطحی در کمپرسور وجود فیلترها الزامی است. پیش از ورود هوا به برج خشککن باید از فیلترهای جداکننده روغن و ذرات استفاده شود تا از ورود آلودگی به مواد جاذب جلوگیری گردد. همچنین پس از خروج هوا از خشککن، معمولاً یک فیلتر غبارگیر نصب میشود تا ذرات احتمالی ناشی از فرسایش مواد جاذب از جریان هوا حذف شوند.
برای افزایش عمر مواد جاذب، نصب فیلترهای مناسب ضروری است.
معمولاً از موارد زیر استفاده میشود:
- فیلتر ذرات
- فیلتر کوالسینگ
- فیلتر حذف روغن
- فیلتر غبارگیر خروجی
ورود روغن یا ذرات جامد به بستر جاذب میتواند ظرفیت جذب را به شدت کاهش دهد.
چه زمانی باید مواد جاذب تعویض شوند؟
نشانههای رایج عبارتاند از:
- افزایش نقطه شبنم
- کاهش کیفیت هوای خروجی
- افزایش افت فشار
- افزایش زمان احیا
- رسیدن به عمر مفید توصیهشده توسط سازنده
کاربردهای صنعتی خشککن جذبی
این تجهیزات در صنایع مختلف استفاده میشوند:
صنایع دارویی
تولید هوای بسیار خشک و عاری از آلودگی.
صنایع غذایی
جلوگیری از رشد میکروبی و حفظ کیفیت محصول.
صنایع الکترونیک
محافظت از قطعات حساس در برابر رطوبت.
پتروشیمی و نفت و گاز
جلوگیری از خوردگی و تشکیل هیدرات.
ابزار دقیق
افزایش دقت تجهیزات پنوماتیکی.
عوامل مؤثر بر عملکرد خشککن جذبی سطحی
عملکرد خشککن جذبی به عوامل مختلفی بستگی دارد که مهمترین آنها شامل دمای ورودی هوا، فشار کاری سیستم، کیفیت مواد جاذب، وضعیت فیلترهای پیشتصفیه و نحوه احیای برجها است. هرگونه آلودگی روغنی یا ذرات جامد میتواند ظرفیت جذب رطوبت را کاهش داده و عمر مواد جاذب را کوتاه کند.
سوالات متداول
خشککن جذبی چه نقطه شبنمی ایجاد میکند؟
بسته به نوع دستگاه، معمولاً بین 20- تا 70- درجه سانتیگراد.
آیا خشککن جذبی مصرف انرژی بالایی دارد؟
بله، اما مدلهای بلوئر و HOC راندمان انرژی بسیار بالاتری دارند.
بهترین ماده جاذب چیست؟
انتخاب ماده جاذب به شرایط کاری بستگی دارد، اما مولکولارسیو برای دستیابی به نقطه شبنم بسیار پایین عملکرد بسیار خوبی دارد.
آیا نصب فیلتر قبل از خشککن ضروری است؟
بله. ورود روغن و ذرات به برج جاذب میتواند عمر مواد خشککن را به شدت کاهش دهد.
جمعبندی
خشککن جذبی سطحی یکی از پیشرفتهترین روشهای حذف رطوبت از هوای فشرده است که امکان دستیابی به نقطه شبنم بسیار پایین را فراهم میکند. این ویژگی باعث شده است که در صنایع حساس مانند داروسازی، صنایع غذایی، الکترونیک، نفت و گاز و ابزار دقیق کاربرد گستردهای داشته باشد. انتخاب صحیح نوع خشککن، استفاده از فیلترهای مناسب و اجرای برنامه نگهداری منظم، نقش مهمی در افزایش راندمان سیستم، کاهش هزینههای عملیاتی و تضمین کیفیت هوای فشرده ایفا میکند.
