درایر غشایی در کمپرسور
ساختار، عملکرد، مزایا و کاربردهای درایر غشایی در سیستم هوای فشرده
(Membrane Dryer )
مقدمه
کیفیت هوای فشرده در بسیاری از صنایع نقش مستقیمی در عملکرد تجهیزات، کیفیت محصول نهایی و کاهش هزینههای تعمیرات دارد. یکی از مهمترین عوامل تأثیرگذار بر کیفیت هوای فشرده، میزان رطوبت موجود در آن است. بخار آب موجود در هوای فشرده می‌تواند باعث خوردگی خطوط انتقال، آسیب به تجهیزات پنوماتیکی، کاهش کیفیت محصولات و اختلال در فرآیندهای صنعتی شود.
به همین دلیل استفاده از تجهیزات خشک‌کن هوا یا درایر (Air Dryer) در سیستم‌های هوای فشرده ضروری است. در میان انواع مختلف درایرها، درایر غشایی (Membrane Dryer) به دلیل ساختار ساده، مصرف انرژی پایین و نیاز حداقلی به تعمیرات، به یکی از راهکارهای محبوب در بسیاری از صنایع تبدیل شده است.
در این مقاله با ساختار، نحوه عملکرد، مزایا، محدودیت‌ها و کاربردهای درایر غشایی در کمپرسور آشنا می‌شویم.
درایر غشایی چیست؟
درایر غشایی نوعی خشک‌کن هوای فشرده است که با استفاده از غشاهای نیمه تراوا، بخار آب موجود در هوا را جدا میکند. برخلاف درایرهای تبریدی یا جذبی، این فناوری برای حذف رطوبت نیازی به سیکل سرمایشی، المنت گرمایشی یا مواد جاذب رطوبت ندارد.
در این سیستم، هوای فشرده از میان مجموعه‌ای از فیبرهای پلیمری توخالی عبور میکند. ساختار ویژه این فیبرها باعث میشود مولکولهای بخار آب سریع‌تر از سایر گازهای موجود در هوا از دیواره غشا عبور کنند و از جریان اصلی هوا جدا شوند.
نتیجه این فرآیند، تولید هوای فشرده خشک و پایدار برای کاربردهای صنعتی است.
ساختار درایر غشایی در کمپرسور
فیبرهای غشایی (Hollow Fiber Membrane)
اصلی‌ترین بخش درایر غشایی، مجموعه‌ای از فیبرهای پلیمری توخالی است که دارای دیواره‌های نیمه‌تراوا هستند. این غشاها امکان عبور انتخابی بخار آب را فراهم میکنند.
پوسته یا محفظه تحت فشار
فیبرهای غشایی در داخل یک پوسته مقاوم در برابر فشار قرار می‌گیرند تا فرآیند جداسازی در شرایط پایدار انجام شود.
فیلترهای پیش‌تصفیه
برای جلوگیری از آسیب به غشاها، هوای ورودی ابتدا از فیلترهای مخصوص عبور میکند تا ذرات جامد، روغن و آلودگی‌های احتمالی حذف شوند.
مسیر تخلیه رطوبت
بخشی از هوای خشک‌شده به عنوان هوای جاروب‌کننده (Purge Air) استفاده میشود تا رطوبت جداشده را به بیرون منتقل کند.

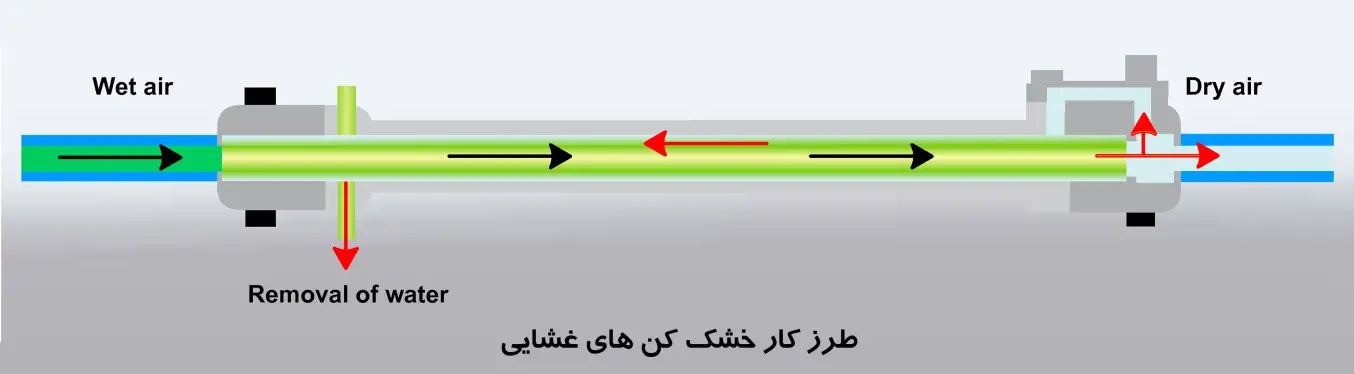

نحوه عملکرد درایر غشایی
اساس عملکرد درایر غشایی بر اختلاف فشار جزئی بخار آب در دو سمت غشا استوار است.
زمانی که هوای فشرده مرطوب وارد فیبرها میشود، مولکولهای بخار آب به دلیل قابلیت نفوذ بالاتر از دیواره غشا عبور میکنند. در مقابل، بخش عمده نیتروژن، اکسیژن و سایر اجزای هوا در مسیر اصلی باقی می‌مانند.
در نهایت رطوبت از سیستم خارج شده و هوای خشک به تجهیزات مصرف‌کننده ارسال میشود.
این فرآیند بدون قطعات متحرک و بدون نیاز به مصرف انرژی زیاد انجام میشود که یکی از مهمترین مزایای این فناوری محسوب میشود.
فرآیند حذف رطوبت در درایر غشایی چگونه انجام میشود؟
در درایر غشایی، هوای فشرده مرطوب وارد مجموعه‌ای از فیبرهای توخالی میشود. اختلاف فشار جزئی بخار آب در دو سمت غشا باعث میشود مولکولهای آب با سرعت بیشتری نسبت به سایر گازها از دیواره غشا عبور کنند.
بخشی از هوای خشک خروجی به عنوان هوای جاروب‌کننده (Purge Air) مورد استفاده قرار می‌گیرد تا رطوبت جمع‌شده را از سطح خارجی غشا خارج کند. این فرآیند به صورت پیوسته انجام شده و بدون نیاز به مواد جاذب یا سیکل سرمایشی، هوای خشک تولید میشود.
ویژگیهای مهم درایر غشایی در کمپرسور
یکی از دلایل محبوبیت این فناوری، ویژگیهای خاص آن است که باعث شده در بسیاری از صنایع جایگزین روش‌های سنتی شود. برخی از این ویژگیها عبارتند از:
راه‌اندازی آسان: بدون نیاز به تجهیزات پیچیده می‌توان درایر غشایی را وارد مدار کرد.
بی‌صدا بودن: در حین کار هیچ قطعه متحرکی وجود ندارد، بنابراین عملکرد دستگاه بدون صدا و بدون لرزش است.
اجزای ثابت و بدون نیاز به سرویس زیاد: تنها کافی است فیلترهای اولیه قبل از ورود هوا به درایر بررسی شوند.
مصرف برق پایین: بر خلاف درایرهای تبریدی یا جذبی، درایر غشایی انرژی کمی نیاز دارد.
عمر طولانی: به دلیل نداشتن قطعات متحرک، استهلاک مکانیکی بسیار ناچیز است.
این ویژگیها باعث میشود که استفاده از درایر غشایی در کمپرسور برای بسیاری از صنایع کوچک و متوسط گزینهای مقرونبهصرفه و پایدار باشد.
کاربردهای درایر غشایی
درایرهای غشایی در صنایع مختلف مورد استفاده قرار می‌گیرند.
صنایع غذایی
برای جلوگیری از ورود رطوبت به خطوط تولید و بسته‌بندی مواد غذایی.
صنایع دارویی
جهت تأمین هوای خشک و باکیفیت برای فرآیندهای حساس تولید دارو.
صنایع الکترونیک
برای جلوگیری از آسیب رطوبت به قطعات و تجهیزات الکترونیکی.
سیستم‌های ابزار دقیق
در شیرهای کنترلی و تجهیزات پنوماتیکی که به هوای کاملاً خشک نیاز دارند.
صنایع رنگ و پوشش
به منظور جلوگیری از ایجاد نقص در فرآیند رنگ‌آمیزی و پوشش‌دهی.
قابلیت جداسازی گازها با فناوری غشا
یکی از مزایای مهم فناوری غشایی این است که کاربرد آن تنها به حذف رطوبت محدود نمی‌شود.
برخی از غشاها قابلیت جداسازی گازهای مختلف را نیز دارند. برای مثال در ژنراتورهای نیتروژن غشایی، اکسیژن سریع‌تر از غشا عبور میکند و نیتروژن با خلوص بالاتر در جریان اصلی باقی می‌ماند.
به همین دلیل فناوری غشایی در صنایع نفت و گاز، پتروشیمی، صنایع غذایی و بسته‌بندی نیز کاربرد گسترده‌ای پیدا کرده است.
مقایسه درایر غشایی با درایر تبریدی و جذبی
| ویژگی | درایر غشایی | درایر تبریدی | درایر جذبی |
|---|---|---|---|
| مصرف برق | بسیار کم | متوسط | نسبتاً زیاد |
| قطعات متحرک | ندارد | دارد | محدود |
| هزینه نگهداری | کم | متوسط | زیاد |
| ابعاد | کوچک | متوسط | بزرگ |
| نقطه شبنم | متوسط | حدود +3°C | تا -40°C و کمتر |
| مناسب برای ابزار دقیق | مناسب | محدود | بسیار مناسب |
به طور کلی، درایر غشایی برای دبی‌های پایین تا متوسط و کاربردهایی که نیاز به سادگی و هزینه نگهداری کم دارند، گزینه بسیار مناسبی محسوب میشود.
نقطه شبنم در درایر غشایی
نقطه شبنم (Dew Point) دمایی است که در آن بخار آب موجود در هوا شروع به میعان میکند. هرچه نقطه شبنم پایین‌تر باشد، هوای خروجی خشک‌تر خواهد بود.
درایرهای غشایی معمولاً بسته به فشار کاری، دمای محیط و طراحی غشا می‌توانند نقطه شبنم فشاری بین 20- تا 40- درجه سانتی‌گراد را فراهم کنند. به همین دلیل در بسیاری از کاربردهای ابزار دقیق و سیستم‌های پنوماتیکی گزینه مناسبی محسوب می‌شوند.
مزایای درایر غشایی در سیستم هوای فشرده
استفاده از درایر غشایی مزایای متعددی دارد که آن را به گزینهای مناسب برای بسیاری از کاربردهای صنعتی تبدیل کرده است.
مصرف انرژی پایین
درایرهای غشایی به انرژی الکتریکی بسیار کمی نیاز دارند و هزینه بهره‌برداری آن‌ها پایین است.
عدم وجود قطعات متحرک
نبود قطعات متحرک موجب کاهش خرابی‌های مکانیکی و افزایش قابلیت اطمینان سیستم میشود.
عملکرد بی‌صدا
این تجهیزات در هنگام کار تقریباً بدون صدا و لرزش هستند.
ابعاد فشرده
درایرهای غشایی فضای کمی اشغال میکنند و امکان نصب آن‌ها در نزدیکی نقاط مصرف وجود دارد.
نگهداری آسان
به دلیل ساختار ساده، نیاز به تعمیرات و سرویس های دوره‌ای بسیار محدود است.
طول عمر بالا
در صورت استفاده از فیلتراسیون مناسب، غشاها می‌توانند سال‌ها بدون افت عملکرد کار کنند.
مزایای درایر غشایی نسبت به درایر تبریدی
در مقایسه با درایرهای تبریدی، درایرهای غشایی دارای ابعاد کوچک‌تر، مصرف انرژی کمتر و ساختار ساده‌تری هستند. همچنین به دلیل نداشتن کمپرسور تبرید، کندانسور و قطعات مکانیکی متحرک، هزینه تعمیرات و سرویس دوره‌ای آن‌ها کمتر است.
به همین دلیل در سیستم‌های ابزار دقیق، آزمایشگاهی، تجهیزات سیار و نقاط مصرف موضعی کاربرد گسترده‌ای دارند.
محدودیت‌های درایر غشایی
با وجود مزایای متعدد، درایرهای غشایی در برخی کاربردها محدودیت‌هایی نیز دارند:
- بخشی از هوای فشرده برای فرآیند Purge مصرف میشود.
- غشاها نسبت به روغن و آلودگی‌های موجود در هوای فشرده حساس هستند.
- در دبی‌های بسیار بالا ممکن است استفاده از درایرهای تبریدی یا جذبی اقتصادی‌تر باشد.
- عملکرد سیستم به کیفیت فیلتراسیون ورودی وابستگی زیادی دارد.
بنابراین انتخاب نوع درایر باید بر اساس دبی مصرفی، نقطه شبنم مورد نیاز و شرایط بهره‌برداری انجام شود.
نکات مهم در انتخاب درایر غشایی
برای انتخاب مناسب درایر غشایی باید موارد زیر بررسی شوند:
- دبی هوای فشرده (m³/min)
- فشار کاری سیستم
- نقطه شبنم مورد نیاز
- دمای هوای ورودی
- کیفیت هوای فشرده قبل از درایر
- میزان روغن باقی‌مانده در سیستم
- شرایط محیط نصب
- هزینههای بهره‌برداری بلندمدت
بررسی این عوامل باعث میشود درایر انتخاب‌شده بهترین عملکرد و بیشترین طول عمر را داشته باشد.
سوالات متداول
آیا درایر غشایی به برق نیاز دارد؟
مصرف برق این تجهیزات بسیار کم است و در مقایسه با درایرهای تبریدی انرژی بسیار کمتری مصرف میکنند.
مهمترین مزیت درایر غشایی چیست؟
سادگی ساختار، عدم وجود قطعات متحرک و هزینه نگهداری پایین از مهمترین مزایای آن هستند.
آیا درایر غشایی برای صنایع غذایی مناسب است؟
بله، در بسیاری از کاربردهای صنایع غذایی، دارویی و ابزار دقیق از درایرهای غشایی استفاده میشود.
تفاوت اصلی درایر غشایی و جذبی چیست؟
درایر جذبی قادر به تولید نقطه شبنم بسیار پایین‌تر است، اما هزینه خرید و نگهداری بیشتری نسبت به درایر غشایی دارد.
آیا درایر غشایی نیاز به سرویس دوره‌ای دارد؟
بله. اگرچه قطعات متحرک ندارد، اما فیلترهای پیش‌تصفیه باید به صورت دوره‌ای بررسی و تعویض شوند تا از آسیب دیدن غشا جلوگیری شود.
عمر مفید غشای درایر چقدر است؟
در صورت استفاده از فیلتراسیون مناسب و جلوگیری از ورود روغن و ذرات آلاینده، غشاها می‌توانند چندین سال بدون افت محسوس عملکرد کار کنند.
جمع‌بندی
درایر غشایی یکی از فناوری‌های مدرن خشک‌سازی هوای فشرده است که با استفاده از غشاهای نیمه‌تراوا، بخار آب را از جریان هوا جدا میکند. این سیستم به دلیل مصرف انرژی پایین، عدم وجود قطعات متحرک، ابعاد فشرده و نیاز حداقلی به تعمیرات، در بسیاری از صنایع مورد استفاده قرار می‌گیرد.
اگرچه درایرهای غشایی برای همه کاربردها مناسب نیستند، اما در بسیاری از سیستم‌های ابزار دقیق، صنایع غذایی، دارویی و الکترونیکی می‌توانند راهکاری اقتصادی، مطمئن و کارآمد برای تأمین هوای خشک باشند. انتخاب صحیح نوع درایر بر اساس دبی مصرفی، کیفیت هوای مورد نیاز و شرایط بهره‌برداری، نقش مهمی در افزایش بهره‌وری و کاهش هزینههای نگهداری سیستم هوای فشرده خواهد داشت.
درایر غشایی یکی از کارآمدترین روش‌های خشک‌سازی هوای فشرده در کاربردهای با دبی پایین تا متوسط محسوب میشود. مصرف انرژی ناچیز، ساختار بدون قطعات متحرک، نگهداری آسان و قابلیت تولید هوای خشک با کیفیت بالا، این فناوری را به گزینهای ایده‌آل برای صنایع غذایی، دارویی، الکترونیک و ابزار دقیق تبدیل کرده است. انتخاب صحیح درایر غشایی بر اساس شرایط بهره‌برداری می‌تواند نقش مهمی در افزایش عمر تجهیزات، کاهش هزینههای تعمیرات و بهبود کیفیت هوای فشرده داشته باشد.
