سرعت چرخش و راندمان در کمپرسور
مقدمه
سرعت چرخش و راندمان در کمپرسور از مهمترین عواملی هستند که عملکرد، مصرف انرژی و طول عمر این تجهیزات را تعیین میکنند. در موتورهای الکتریکی، سرعت دوران شفت تنها یک عدد روی پلاک مشخصات نیست، بلکه پارامتری است که بهطور مستقیم بر ظرفیت تولید هوای فشرده، میزان استهلاک قطعات و بازده کلی سیستم تأثیر میگذارد. از سوی دیگر، راندمان موتور و کمپرسور نشان میدهد چه مقدار از انرژی الکتریکی ورودی به توان مفید مکانیکی تبدیل میشود و چه میزان از آن به شکل تلفات حرارتی، اصطکاکی و الکترومغناطیسی از بین میرود.
در موتورهای القایی، سرعت چرخش روتور همواره اندکی کمتر از سرعت میدان مغناطیسی است. این اختلاف که با عنوان لغزش (Slip) شناخته میشود، شرط لازم برای تولید گشتاور و ادامه کار موتور است و نقش مهمی در عملکرد پایدار کمپرسور دارد. شناخت ارتباط میان سرعت دوران، لغزش و راندمان، به مهندسان و بهرهبرداران کمک میکند تا کمپرسور را در بهترین شرایط کاری تنظیم کرده، مصرف انرژی را کاهش دهند و از استهلاک زودهنگام تجهیزات جلوگیری کنند.
در ادامه این مقاله با مفهوم سرعت چرخش، راندمان، لغزش موتور، عوامل مؤثر بر بازده کمپرسور و روشهای افزایش بهرهوری انرژی در کمپرسورهای صنعتی آشنا خواهیم شد.
سرعت چرخش در کمپرسور چیست؟
سرعت چرخش (Rotation Speed) یکی از مهمترین پارامترهای عملکردی در موتورهای الکتریکی و کمپرسورها است و معمولاً با واحد دور بر دقیقه (RPM) بیان میشود. این پارامتر مشخص میکند که شفت موتور در هر دقیقه چند بار بهصورت کامل دوران میکند و به همین دلیل، تأثیر مستقیمی بر ظرفیت هوادهی، میزان تراکم، مصرف انرژی و راندمان کمپرسور دارد.

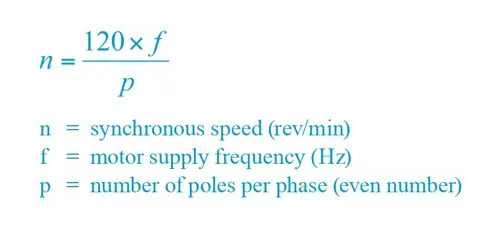

در موتورهای القایی سهفاز، سرعت چرخش روتور به فرکانس شبکه برق و تعداد قطبهای موتور وابسته است. با این حال، روتور هیچگاه دقیقاً با سرعت میدان مغناطیسی استاتور حرکت نمیکند و همیشه اختلاف اندکی بین این دو وجود دارد. این اختلاف که با عنوان لغزش (Slip) شناخته میشود، برای تولید گشتاور ضروری است. اگر سرعت روتور دقیقاً برابر با سرعت میدان مغناطیسی باشد، دیگر ولتاژی در روتور القا نشده و موتور توان تولید گشتاور را از دست خواهد داد.
در کمپرسورهای صنعتی، انتخاب سرعت مناسب اهمیت زیادی دارد. افزایش بیش از حد سرعت میتواند ظرفیت تولید هوای فشرده را افزایش دهد، اما همزمان باعث افزایش دمای کاری، سایش قطعات، لرزش و مصرف انرژی خواهد شد. در مقابل، کاهش بیش از اندازه سرعت ممکن است موجب افت فشار خروجی، کاهش دبی و پایین آمدن راندمان سیستم شود. به همین دلیل، تولیدکنندگان کمپرسور همواره محدودهای مشخص برای سرعت عملکرد هر دستگاه تعیین میکنند تا بهترین تعادل میان ظرفیت، بازده و طول عمر تجهیزات برقرار شود.
مفهوم لغزش (Slip) و تأثیر آن بر عملکرد موتور
لغزش یکی از مفاهیم اساسی در عملکرد موتورهای القایی است و نقش تعیینکنندهای در تولید گشتاور دارد. لغزش به اختلاف بین سرعت میدان مغناطیسی استاتور و سرعت واقعی روتور گفته میشود و معمولاً بهصورت درصد بیان میشود. در اغلب موتورهای صنعتی، مقدار لغزش در شرایط کاری عادی بین ۱ تا ۵ درصد است.
وجود این اختلاف سرعت کاملاً طبیعی و حتی ضروری است. زمانی که موتور تحت بار قرار میگیرد، سرعت روتور اندکی کاهش پیدا میکند و همین کاهش باعث ایجاد جریان القایی در روتور و تولید گشتاور لازم برای به حرکت درآوردن کمپرسور میشود. هرچه بار مکانیکی افزایش یابد، لغزش نیز تا حد مشخصی بیشتر خواهد شد.
البته افزایش بیش از حد لغزش میتواند مشکلاتی مانند افزایش دمای سیمپیچها، بالا رفتن جریان مصرفی، کاهش راندمان و استهلاک بیشتر قطعات را به همراه داشته باشد. از طرف دیگر، لغزش بسیار کم نیز ممکن است نشاندهنده کارکرد موتور در شرایط بدون بار باشد که در برخی کاربردها مطلوب نیست. به همین دلیل، کنترل لغزش یکی از شاخصهای مهم در پایش سلامت موتورهای کمپرسور محسوب میشود.
راندمان در کمپرسور چیست و چگونه محاسبه میشود؟
راندمان (Efficiency) بیانگر میزان بهرهبرداری از انرژی ورودی است و نشان میدهد چه مقدار از توان الکتریکی مصرفشده، به توان مفید مکانیکی برای فشردهسازی هوا یا گاز تبدیل میشود. از آنجا که هیچ موتور یا کمپرسوری بدون تلفات کار نمیکند، همواره بخشی از انرژی به صورت گرما، اصطکاک، ارتعاش یا تلفات مغناطیسی از بین میرود.
بهطور کلی راندمان از رابطه زیر به دست میآید:
راندمان = توان خروجی مفید ÷ توان ورودی × 100
هرچه این عدد بزرگتر باشد، موتور انرژی را با بازده بیشتری مصرف میکند و هزینههای بهرهبرداری کاهش پیدا میکند. در کمپرسورهای صنعتی که ساعات زیادی در طول شبانهروز فعال هستند، حتی افزایش چند درصدی راندمان میتواند صرفهجویی قابلتوجهی در مصرف برق ایجاد کند.
راندمان موتور علاوه بر کاهش هزینههای انرژی، موجب کاهش تولید حرارت، افزایش طول عمر سیمپیچها، کاهش فشار بر یاتاقانها و عملکرد پایدارتر کمپرسور نیز خواهد شد.
عوامل مؤثر بر راندمان کمپرسور
راندمان یک کمپرسور تنها به کیفیت موتور وابسته نیست، بلکه مجموعهای از عوامل مکانیکی، الکتریکی و محیطی بر آن تأثیر میگذارند. مهمترین این عوامل عبارتاند از:
- کیفیت طراحی موتور و کمپرسور
- میزان اصطکاک قطعات متحرک
- وضعیت یاتاقانها و سیستم روانکاری
- دمای محیط و کیفیت سیستم خنککاری
- فشار کاری و بار واردشده به کمپرسور
- کیفیت هوای ورودی و تمیزی فیلترها
- تنظیم صحیح سرعت چرخش موتور
- کیفیت تغذیه الکتریکی و نوسانات ولتاژ
بیتوجهی به هر یک از این موارد میتواند موجب افزایش مصرف انرژی، کاهش بازده و افزایش هزینههای تعمیر و نگهداری شود. به همین دلیل، سرویسهای دورهای و پایش مستمر عملکرد کمپرسور نقش مهمی در حفظ راندمان دستگاه دارند.
ارتباط سرعت چرخش و راندمان در کمپرسور
سرعت چرخش و راندمان در کمپرسور ارتباط مستقیمی با یکدیگر دارند، اما این رابطه همیشه خطی نیست. افزایش سرعت موتور معمولاً موجب افزایش ظرفیت تولید هوای فشرده میشود، اما همزمان تلفات مکانیکی، حرارتی و اصطکاکی نیز افزایش پیدا میکند. اگر این افزایش از محدوده طراحی دستگاه فراتر رود، راندمان کلی کمپرسور کاهش خواهد یافت.
در مقابل، کاهش بیش از اندازه سرعت نیز باعث افت دبی خروجی و کاهش توان عملیاتی کمپرسور میشود. بنابراین، هر کمپرسور دارای یک نقطه عملکرد بهینه (Best Operating Point) است که در آن بهترین تعادل میان ظرفیت، فشار خروجی، مصرف انرژی و راندمان برقرار میشود.
در صنایع بزرگ، مهندسان تلاش میکنند کمپرسور را تا حد امکان در همین محدوده بهینه نگه دارند؛ زیرا کارکرد مداوم خارج از این محدوده علاوه بر افزایش مصرف برق، استهلاک قطعات را نیز بیشتر میکند.
نقش توان نامی موتور در عملکرد کمپرسور
توان نامی موتور که معمولاً با نماد P2 روی پلاک موتور درج میشود، بیانگر توان مکانیکی واقعی قابلدسترس در محور خروجی است. این مقدار پس از کسر تلفات داخلی موتور محاسبه میشود و نشان میدهد موتور در شرایط استاندارد چه میزان توان را میتواند به کمپرسور منتقل کند.
انتخاب موتور با توان نامناسب، مشکلات متعددی ایجاد میکند. اگر توان موتور کمتر از نیاز کمپرسور باشد، موتور همواره تحت بار اضافی کار کرده و دمای آن افزایش مییابد. از طرف دیگر، استفاده از موتور بیش از حد بزرگ نیز باعث کاهش بازده اقتصادی و افزایش هزینههای سرمایهگذاری خواهد شد.
به همین دلیل، در طراحی سیستمهای هوای فشرده، توان نامی موتور باید متناسب با فشار کاری، ظرفیت کمپرسور و شرایط بهرهبرداری انتخاب شود. این موضوع علاوه بر افزایش راندمان، طول عمر موتور و کمپرسور را نیز افزایش میدهد.
کنترل سرعت در کمپرسورهای صنعتی با اینورتر (VFD)
در سالهای اخیر، استفاده از درایو فرکانس متغیر (Variable Frequency Drive یا VFD) به یکی از مؤثرترین روشها برای کنترل سرعت موتورهای کمپرسور تبدیل شده است. در این فناوری، فرکانس و ولتاژ ورودی موتور بهصورت هوشمند تنظیم میشود و در نتیجه سرعت چرخش موتور متناسب با نیاز واقعی سیستم تغییر میکند.
در کمپرسورهای دور ثابت، موتور همواره با حداکثر سرعت طراحیشده کار میکند؛ حتی زمانی که مصرف هوای فشرده کاهش یافته است. این موضوع باعث اتلاف انرژی و افزایش استهلاک قطعات میشود. اما در کمپرسورهای مجهز به اینورتر، سرعت موتور بر اساس میزان مصرف هوا تنظیم میشود و تنها به اندازه نیاز انرژی مصرف میشود.
استفاده از سیستم کنترل دور علاوه بر کاهش مصرف برق، مزایای دیگری نیز به همراه دارد. راهاندازی نرم موتور باعث کاهش جریان هجومی در لحظه استارت میشود، ضربههای مکانیکی به کوپلینگ و یاتاقانها کاهش مییابد و عمر مفید موتور و کمپرسور افزایش پیدا میکند. به همین دلیل، امروزه بسیاری از کمپرسورهای صنعتی مدرن بهصورت استاندارد به اینورتر مجهز هستند.
رفتار راندمان در سرعتهای مختلف
یکی از نکات مهم در بهرهبرداری از کمپرسورها این است که راندمان دستگاه در تمام سرعتها یکسان نیست. هر کمپرسور دارای محدوده مشخصی از سرعت است که در آن بیشترین بازده انرژی را ارائه میدهد. اگر سرعت موتور از این محدوده کمتر یا بیشتر شود، راندمان نیز کاهش پیدا خواهد کرد.
در سرعتهای پایین، بخشی از انرژی صرف غلبه بر اصطکاک داخلی و تلفات مکانیکی میشود و ظرفیت تولید هوای فشرده نیز کاهش مییابد. در نتیجه، نسبت انرژی مصرفی به هوای تولیدشده افزایش پیدا میکند.
در مقابل، افزایش بیش از حد سرعت موجب افزایش اصطکاک، بالا رفتن دمای قطعات، افزایش فشار بر یاتاقانها و رشد تلفات آیرودینامیکی میشود. در این شرایط، اگرچه حجم هوای خروجی بیشتر است، اما مصرف انرژی نیز بهمراتب افزایش یافته و راندمان کلی سیستم کاهش پیدا میکند.
به همین دلیل، سازندگان کمپرسور همواره سرعت نامی مشخصی را برای هر دستگاه تعیین میکنند تا موتور و بخش مکانیکی کمپرسور در بهترین شرایط کاری قرار داشته باشند.
راهکارهای افزایش راندمان و کاهش مصرف انرژی
کاهش هزینههای انرژی یکی از مهمترین اهداف صنایع در بهرهبرداری از کمپرسورها است. از آنجا که بخش قابل توجهی از برق مصرفی کارخانهها مربوط به سیستمهای هوای فشرده است، افزایش راندمان کمپرسور میتواند تأثیر مستقیمی بر کاهش هزینههای عملیاتی داشته باشد.
برای افزایش راندمان کمپرسور میتوان اقدامات زیر را انجام داد:
- استفاده از موتورهای الکتریکی با راندمان بالا (High Efficiency Motors)
- نصب اینورتر (VFD) برای کنترل هوشمند سرعت موتور
- سرویس منظم یاتاقانها و سیستم روانکاری
- تعویض بهموقع فیلترهای هوا و روغن
- کنترل نشتی در شبکه هوای فشرده
- انتخاب صحیح ظرفیت کمپرسور متناسب با نیاز واقعی مجموعه
- استفاده از سیستمهای خنککاری مناسب برای جلوگیری از افزایش دمای موتور
- پایش مداوم جریان، ولتاژ، دما و ارتعاشات موتور
اجرای این اقدامات علاوه بر افزایش راندمان، موجب کاهش استهلاک تجهیزات، افزایش طول عمر کمپرسور و کاهش توقفهای ناخواسته خطوط تولید خواهد شد.
مقایسه کمپرسورهای دور ثابت و دور متغیر
یکی از پرسشهای رایج هنگام انتخاب کمپرسور، تفاوت میان مدلهای دور ثابت و دور متغیر است. جدول زیر مقایسهای از مهمترین ویژگیهای این دو نوع کمپرسور ارائه میدهد.
| ویژگی | کمپرسور دور ثابت | کمپرسور دور متغیر (VFD) |
|---|---|---|
| سرعت موتور | ثابت | متغیر و قابل کنترل |
| مصرف انرژی | بیشتر | کمتر |
| جریان راهاندازی | بالا | پایین |
| استهلاک قطعات | بیشتر | کمتر |
| کنترل ظرفیت | محدود | بسیار دقیق |
| هزینه اولیه | کمتر | بیشتر |
| هزینه بهرهبرداری | بیشتر | کمتر |
| مناسب برای | بار ثابت | بار متغیر و نوسانی |
در بسیاری از صنایع که مصرف هوای فشرده در طول روز تغییر میکند، استفاده از کمپرسورهای دور متغیر میتواند صرفهجویی قابلتوجهی در مصرف برق ایجاد کند و هزینه اولیه بالاتر آن را در مدت کوتاهی جبران نماید.
سوالات متداول
سرعت چرخش موتور کمپرسور چه تأثیری بر عملکرد دستگاه دارد؟
سرعت چرخش تعیینکننده ظرفیت تولید هوای فشرده، میزان مصرف انرژی و فشار خروجی کمپرسور است. انتخاب سرعت مناسب باعث افزایش راندمان و کاهش استهلاک تجهیزات میشود.
منظور از لغزش (Slip) در موتورهای کمپرسور چیست؟
لغزش اختلاف بین سرعت میدان مغناطیسی استاتور و سرعت واقعی روتور است. وجود این اختلاف برای تولید گشتاور ضروری بوده و معمولاً در موتورهای القایی بین ۱ تا ۵ درصد است.
چرا راندمان کمپرسور اهمیت زیادی دارد؟
هرچه راندمان کمپرسور بیشتر باشد، بخش بیشتری از انرژی الکتریکی به توان مفید تبدیل میشود. این موضوع موجب کاهش مصرف برق، کاهش هزینههای بهرهبرداری و افزایش عمر تجهیزات خواهد شد.
آیا استفاده از اینورتر باعث کاهش مصرف انرژی میشود؟
بله. اینورتر با تنظیم سرعت موتور متناسب با نیاز واقعی سیستم، از کارکرد بیهوده کمپرسور جلوگیری کرده و در بسیاری از کاربردهای صنعتی میتواند مصرف برق را به میزان قابل توجهی کاهش دهد.
چگونه میتوان راندمان کمپرسور را افزایش داد؟
سرویس منظم، کنترل نشتی هوا، استفاده از موتورهای راندمان بالا، انتخاب ظرفیت مناسب کمپرسور، بهکارگیری اینورتر و نگهداری صحیح سیستم از مهمترین عوامل افزایش راندمان هستند.
جمعبندی
سرعت چرخش و راندمان در کمپرسور دو پارامتر اساسی هستند که عملکرد، بهرهوری و هزینههای بهرهبرداری از سیستمهای هوای فشرده را تحت تأثیر قرار میدهند. سرعت مناسب موتور نهتنها ظرفیت و فشار خروجی کمپرسور را تعیین میکند، بلکه بر میزان استهلاک قطعات، تولید حرارت و مصرف انرژی نیز اثر مستقیم دارد. از سوی دیگر، راندمان نشان میدهد چه میزان از انرژی الکتریکی مصرفشده به توان مفید تبدیل میشود و معیار مهمی برای ارزیابی عملکرد موتور و کمپرسور به شمار میرود.
امروزه با توسعه فناوریهایی مانند موتورهای راندمان بالا و درایوهای فرکانس متغیر (VFD)، امکان کنترل دقیق سرعت و بهینهسازی مصرف انرژی بیش از گذشته فراهم شده است. انتخاب صحیح موتور، تنظیم سرعت متناسب با نیاز سیستم، انجام سرویسهای دورهای و پایش مداوم عملکرد تجهیزات، از مهمترین عواملی هستند که به افزایش راندمان و کاهش هزینههای عملیاتی کمک میکنند.
در نهایت، شناخت ارتباط میان سرعت چرخش، لغزش، توان نامی و راندمان کمپرسور به مهندسان و بهرهبرداران این امکان را میدهد تا سیستمهای هوای فشرده را با بیشترین بازده، کمترین مصرف انرژی و بالاترین قابلیت اطمینان طراحی و مدیریت کنند.
