عایق ها و حفاظت کمپرسور
مقدمه
عملکرد مطمئن موتورهای الکتریکی تنها به توان، راندمان یا کیفیت ساخت آنها وابسته نیست؛ بلکه سیستم عایقبندی سیمپیچها و درجه حفاظت موتور نیز نقش بسیار مهمی در افزایش طول عمر، ایمنی و پایداری عملکرد تجهیزات دارند. انتخاب نادرست کلاس عایق یا درجه حفاظت میتواند باعث افزایش دمای موتور، کاهش عمر سیمپیچها، نفوذ گردوغبار و رطوبت و در نهایت خرابی زودرس کمپرسور شود.
به همین دلیل، آشنایی با عایقها و حفاظت موتور کمپرسور یکی از مهمترین مباحث در طراحی، انتخاب و نگهداری موتورهای الکتریکی محسوب میشود. در این مقاله با کلاسهای مختلف عایق، استانداردهای بینالمللی، درجات حفاظتی IP، نحوه انتخاب هر یک و نکات مهم برای افزایش طول عمر موتورهای کمپرسور آشنا خواهیم شد.
عایقبندی موتور کمپرسور چیست؟
در موتورهای الکتریکی، سیمپیچها هنگام عبور جریان الکتریکی گرما تولید میکنند. اگر این گرما از حد مجاز بیشتر شود یا عایق سیمپیچها کیفیت مناسبی نداشته باشند، احتمال اتصال کوتاه، کاهش راندمان و سوختن موتور افزایش پیدا میکند.
به همین دلیل، سیمپیچهای موتور با مواد عایق مخصوص پوشانده میشوند تا علاوه بر جلوگیری از اتصال الکتریکی بین هادیها، در برابر دمای بالا نیز مقاومت کافی داشته باشند.
مواد عایق مورد استفاده در موتورهای کمپرسور باید بتوانند در شرایط کاری مختلف، خواص الکتریکی و مکانیکی خود را حفظ کنند. به همین دلیل، این مواد بر اساس استانداردهای بینالمللی در کلاسهای مختلفی طبقهبندی میشوند که هر کدام حداکثر دمای مجاز مشخصی دارند.
انتخاب کلاس عایق مناسب، تأثیر مستقیمی بر طول عمر موتور، قابلیت اطمینان تجهیزات و هزینههای نگهداری کمپرسور دارد.
چرا عایقبندی موتور اهمیت دارد؟
سیستم عایقبندی یکی از مهمترین بخشهای هر موتور الکتریکی است و کیفیت آن میتواند عملکرد موتور را در طول سالها تضمین کند.
مهمترین مزایای استفاده از کلاس عایق مناسب عبارتاند از:
- جلوگیری از اتصال کوتاه بین سیمپیچها
- افزایش طول عمر موتور
- مقاومت بیشتر در برابر دمای بالا
- کاهش احتمال سوختن سیمپیچها
- افزایش قابلیت اطمینان کمپرسور
- کاهش هزینههای تعمیر و نگهداری
- عملکرد پایدار در شرایط کاری سخت
در بسیاری از کمپرسورهای صنعتی، خرابی سیمپیچها بیش از آنکه ناشی از مشکلات الکتریکی باشد، نتیجه افزایش بیش از حد دما و انتخاب نامناسب کلاس عایق است.
طبقهبندی عایقها (IEC 60085)
برای ایجاد یک استاندارد جهانی در انتخاب مواد عایق، استاندارد IEC 60085 کلاسهای مختلف عایق موتورهای الکتریکی را معرفی کرده است.
هر کلاس عایق، حداکثر دمایی را مشخص میکند که سیمپیچ میتواند بدون کاهش قابلتوجه عمر مفید خود تحمل کند.
رایجترین کلاسهای عایق مورد استفاده در موتورهای کمپرسور عبارتاند از:
- کلاس B
- کلاس F
- کلاس H
هرچه کلاس عایق بالاتر باشد، موتور در برابر افزایش دما مقاومت بیشتری خواهد داشت و برای شرایط کاری سنگین مناسبتر خواهد بود.

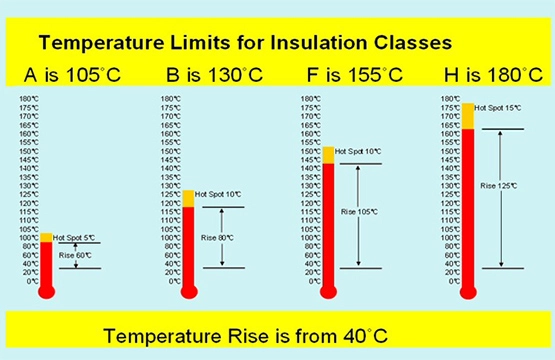

جدول طبقهبندی عایقها
| طبقهبندی عایق | B | F | H |
|---|---|---|---|
| حداکثر دمای سیمپیچ ℃ | 130 | 155 | 180 |
| دمای محیط ℃ | 40 | 40 | 40 |
| افزایش دما ℃ | 80 | 105 | 125 |
| مرز دمایی ℃ | 10 | 10 | 15 |
همانطور که در جدول دیده میشود، اگر دمای عملیاتی سیمپیچها بیش از حداکثر مجاز باشد، طول عمر عایقها کاهش پیدا میکند. به همین دلیل، رعایت عایق ها و حفاظت کمپرسور نه تنها به افزایش طول عمر موتور کمک میکند، بلکه از خطرات احتمالی ناشی از خرابی سیمپیچها نیز جلوگیری میکند.
دستهبندیهای حفاظتی موتور (Protection Classes)
علاوه بر انتخاب کلاس عایقی مناسب، حفاظت فیزیکی موتور در برابر عوامل محیطی نیز نقش بسیار مهمی در افزایش طول عمر و عملکرد پایدار آن دارد. موتورهای الکتریکی کمپرسورها معمولاً در محیطهایی با گردوغبار، رطوبت، بخار، پاشش آب یا حتی مواد خورنده کار میکنند. اگر بدنه موتور از حفاظت کافی برخوردار نباشد، ورود ذرات جامد یا مایعات به داخل آن میتواند باعث آسیب دیدن سیمپیچها، یاتاقانها و سایر اجزای داخلی شود.
به همین دلیل استاندارد IEC 60034-5 میزان حفاظت موتورهای الکتریکی را با کد IP (Ingress Protection) مشخص میکند. این کد از دو عدد تشکیل شده است که هر کدام مفهوم مشخصی دارند:
- عدد اول: میزان حفاظت در برابر نفوذ اجسام جامد، گردوغبار و تماس با قطعات داخلی
- عدد دوم: میزان حفاظت در برابر نفوذ آب و رطوبت
هرچه این اعداد بزرگتر باشند، سطح حفاظت موتور نیز بیشتر خواهد بود. البته انتخاب بالاترین درجه حفاظت همیشه بهترین گزینه نیست، زیرا افزایش سطح حفاظت معمولاً باعث افزایش قیمت، وزن و حتی کاهش راندمان خنککاری موتور میشود. بنابراین باید درجه IP متناسب با شرایط واقعی محیط انتخاب شود.
متداولترین درجات حفاظتی در کمپرسورها
| درجه حفاظت | میزان حفاظت | کاربرد |
|---|---|---|
| IP23 | محافظت در برابر اجسام بزرگتر از ۱۲ میلیمتر و پاشش آب تا زاویه ۶۰ درجه | محیطهای صنعتی سرپوشیده و نسبتاً تمیز |
| IP44 | محافظت در برابر اجسام جامد و پاشش آب از جهات مختلف | کارگاهها و کارخانههای معمولی |
| IP54 | محافظت در برابر گردوغبار و پاشش آب | کمپرسورهای صنعتی با شرایط کاری متوسط |
| IP55 | محافظت در برابر گردوغبار و جریان آب کمفشار | صنایع سنگین، معادن و محیطهای مرطوب |
| IP65 | حفاظت کامل در برابر گردوغبار و پاشش شدید آب | محیطهای بسیار آلوده یا فضای باز |
در اغلب کمپرسورهای صنعتی، موتورهایی با درجه حفاظت IP54 یا IP55 استفاده میشوند؛ زیرا این درجات، تعادل مناسبی میان حفاظت، خنککاری و هزینه ایجاد میکنند.
ارتباط بین کلاس عایقی و درجه حفاظت موتور
یکی از اشتباهات رایج این است که کلاس عایقی و درجه حفاظت موتور با یکدیگر اشتباه گرفته میشوند، در حالی که این دو مفهوم کاملاً متفاوت هستند.
کلاس عایقی بیان میکند که سیمپیچ موتور تا چه دمایی را میتواند تحمل کند، اما درجه حفاظت IP مشخص میکند که موتور تا چه اندازه در برابر نفوذ عوامل خارجی مانند گردوغبار و آب مقاوم است.
به عنوان مثال، ممکن است موتوری دارای کلاس عایقی F باشد، اما تنها درجه حفاظت IP23 داشته باشد. چنین موتوری از نظر حرارتی عملکرد مناسبی دارد، اما برای محیطهای پر از گردوغبار یا مرطوب گزینه مناسبی نخواهد بود.
از سوی دیگر، موتوری با IP55 و کلاس عایقی پایین نیز ممکن است در اثر افزایش دمای سیمپیچها دچار آسیب شود. بنابراین هنگام انتخاب موتور کمپرسور، این دو مشخصه باید همزمان بررسی شوند تا موتور بتواند هم از نظر حرارتی و هم از نظر محیطی عملکرد مطمئنی داشته باشد.
تأثیر عایق و حفاظت بر طول عمر کمپرسور
انتخاب صحیح کلاس عایقی و درجه حفاظت، تأثیر مستقیمی بر قابلیت اطمینان و هزینههای بهرهبرداری کمپرسور دارد. موتورهایی که با عایق مناسب و درجه حفاظتی متناسب با محیط کار انتخاب میشوند، کمتر دچار خرابی شده و نیاز کمتری به تعمیرات اساسی خواهند داشت.
از مهمترین مزایای انتخاب صحیح عایق و حفاظت میتوان به موارد زیر اشاره کرد:
- افزایش طول عمر سیمپیچهای موتور
- جلوگیری از اتصال کوتاه ناشی از نفوذ رطوبت
- کاهش احتمال سوختن موتور در اثر افزایش دما
- کاهش هزینههای تعمیر و نگهداری
- افزایش قابلیت اطمینان سیستم
- کاهش توقفهای ناخواسته خط تولید
- افزایش راندمان و بهرهوری کمپرسور
در صنایع حساس مانند نفت، گاز، پتروشیمی، داروسازی و صنایع غذایی که توقف تجهیزات میتواند خسارتهای سنگینی ایجاد کند، انتخاب صحیح کلاس عایقی و درجه حفاظتی یکی از مهمترین بخشهای طراحی سیستم محسوب میشود.
اهمیت دمای محیط و افزایش دما
دمای محیط یکی از پارامترهای مهم در انتخاب عایق است. استاندارد IEC 60085 برای اکثر کاربردهای صنعتی، دمای مرجع ۴۰ درجه سانتیگراد را در نظر گرفته است. با این حال، در محیطهای با دمای بالا یا در شرایط بارکاری سنگین، انتخاب عایق با کلاس بالاتر ضروری است. بررسی دقیق شرایط محیطی و افزایش دمای سیمپیچها، بخشی از اصول عایق ها و حفاظت کمپرسور است که موجب عملکرد ایمن و طول عمر بیشتر موتور میشود.
نکات مهم در انتخاب عایق و درجه حفاظت موتور کمپرسور
انتخاب کلاس عایقی و درجه حفاظت مناسب، تنها به مشخصات فنی موتور محدود نمیشود؛ بلکه شرایط واقعی بهرهبرداری، محیط نصب و نوع کمپرسور نیز در این تصمیم نقش تعیینکنندهای دارند. در بسیاری از موارد، خرابی زودهنگام موتور به دلیل انتخاب نادرست کلاس عایقی یا درجه حفاظت رخ میدهد، نه به علت کیفیت پایین تجهیزات.
به همین دلیل، پیش از خرید یا طراحی سیستم، بهتر است عوامل زیر بهدقت بررسی شوند.
۱. شرایط محیط نصب را بررسی کنید
اولین گام، ارزیابی محیطی است که کمپرسور در آن نصب میشود. عواملی مانند دمای محیط، میزان رطوبت، وجود گردوغبار، بخارات شیمیایی یا احتمال پاشش آب، همگی در انتخاب کلاس حفاظتی موتور مؤثر هستند.
بهعنوان مثال، کمپرسوری که در یک کارخانه سیمان یا معدن فعالیت میکند، به درجه حفاظت بالاتری نسبت به کمپرسوری که در یک سالن تولید تمیز نصب شده است نیاز دارد. همچنین در مناطق با رطوبت بالا، استفاده از موتورهایی با درجه حفاظت مناسب از نفوذ آب و آسیب به سیمپیچها جلوگیری میکند.
۲. کلاس عایقی را متناسب با شرایط کاری انتخاب کنید
کلاس عایقی باید با میزان بار کاری و دمای عملیاتی موتور هماهنگ باشد. اگر موتور قرار است ساعتهای طولانی تحت بار کامل کار کند، استفاده از کلاسهای عایقی بالاتر مانند F یا H میتواند طول عمر سیمپیچها را افزایش دهد.
البته انتخاب کلاس عایقی بالاتر به معنای افزایش دمای مجاز موتور نیست؛ بلکه این ویژگی یک حاشیه ایمنی بیشتر ایجاد میکند و موتور را در برابر افزایش دمای ناخواسته مقاومتر میسازد.
۳. به شرایط کاری کمپرسور توجه کنید
تمام کمپرسورها شرایط کاری یکسانی ندارند. برای مثال، کمپرسورهای مورد استفاده در خطوط تولید مداوم، نیروگاهها یا صنایع نفت و گاز معمولاً بهصورت پیوسته فعالیت میکنند و فشار حرارتی بیشتری را تحمل میکنند.
در مقابل، کمپرسورهای کارگاهی یا تعمیرگاهی معمولاً بهصورت متناوب روشن و خاموش میشوند و فشار حرارتی کمتری به موتور وارد میشود. بنابراین انتخاب کلاس عایقی و درجه حفاظت باید بر اساس نوع کاربری واقعی دستگاه انجام شود.
۴. استانداردهای بینالمللی را ملاک قرار دهید
همواره توصیه میشود مشخصات موتور با استانداردهای معتبر بینالمللی مطابقت داشته باشد. برای این منظور معمولاً از استانداردهای زیر استفاده میشود:
- IEC 60085 برای تعیین کلاس عایقی موتور
- IEC 60034-5 برای تعیین درجه حفاظت (IP)
- IEC 60034 برای مشخصات عمومی موتورهای الکتریکی
رعایت این استانداردها باعث میشود عملکرد موتور قابل پیشبینی بوده و در شرایط کاری مختلف از ایمنی و قابلیت اطمینان بالایی برخوردار باشد.
۵. برنامه نگهداری دورهای را فراموش نکنید
حتی اگر بهترین کلاس عایقی و مناسبترین درجه حفاظت را انتخاب کنید، بدون سرویس و نگهداری منظم نمیتوان انتظار عملکرد مطلوب از موتور داشت.
بازرسی دورهای دمای موتور، اندازهگیری مقاومت عایقی سیمپیچها، بررسی وضعیت فن خنککننده، تمیز کردن مسیرهای تهویه و کنترل سلامت آببندیها از جمله اقداماتی هستند که به حفظ کیفیت عایق و افزایش عمر موتور کمک میکنند.
در محیطهای آلوده نیز لازم است گردوغبار و آلودگیهای تجمعیافته روی بدنه و دریچههای تهویه موتور بهصورت منظم پاکسازی شوند تا فرآیند خنککاری با اختلال مواجه نشود.
جدول راهنمای انتخاب کلاس عایقی و درجه حفاظت
| شرایط کاری | کلاس عایقی پیشنهادی | درجه حفاظت پیشنهادی |
|---|---|---|
| کارگاههای معمولی | B یا F | IP44 |
| کارخانههای صنعتی | F | IP54 |
| محیطهای پرگردوغبار | F یا H | IP55 |
| صنایع غذایی و دارویی | F | IP55 |
| معادن و صنایع سنگین | H | IP55 یا IP65 |
| محیطهای مرطوب یا فضای باز | F یا H | IP65 |
این جدول یک راهنمای کلی است و انتخاب نهایی باید بر اساس شرایط واقعی محیط، مشخصات کمپرسور و توصیههای سازنده انجام شود.
سوالات متداول
۱. کلاس عایقی موتور کمپرسور چیست؟
کلاس عایقی نشان میدهد که سیمپیچهای موتور تا چه دمایی را بدون آسیب دیدن تحمل میکنند. این کلاسها مطابق استاندارد IEC 60085 با حروفی مانند B، F و H مشخص میشوند.
۲. تفاوت کلاس عایقی با درجه حفاظت IP چیست؟
کلاس عایقی به مقاومت حرارتی سیمپیچهای موتور مربوط میشود، در حالی که درجه حفاظت IP میزان مقاومت بدنه موتور در برابر نفوذ گردوغبار، اجسام خارجی و آب را مشخص میکند. این دو پارامتر مکمل یکدیگر هستند و نباید با هم اشتباه گرفته شوند.
۳. رایجترین درجه حفاظت برای موتور کمپرسور چیست؟
در بسیاری از کمپرسورهای صنعتی، موتورهایی با درجه حفاظت IP54 یا IP55 استفاده میشوند، زیرا تعادل مناسبی بین حفاظت در برابر عوامل محیطی، عملکرد مناسب و هزینه ایجاد میکنند.
۴. آیا انتخاب کلاس عایقی بالاتر باعث افزایش توان موتور میشود؟
خیر. کلاس عایقی بالاتر به معنای افزایش توان موتور نیست؛ بلکه نشان میدهد موتور میتواند دمای بیشتری را تحمل کند و در شرایط کاری سخت، عمر مفید بیشتری داشته باشد.
۵. چگونه میتوان عمر عایق سیمپیچهای موتور را افزایش داد؟
کنترل دمای موتور، جلوگیری از اضافهبار، انتخاب سیستم خنککاری مناسب، سرویس دورهای، تمیز نگه داشتن مسیرهای تهویه و انتخاب کلاس عایقی متناسب با شرایط کاری، مهمترین عوامل افزایش عمر عایق سیمپیچها هستند.
۶. آیا همه کمپرسورها به درجه حفاظت IP55 نیاز دارند؟
خیر. درجه حفاظت مناسب به محیط نصب و شرایط بهرهبرداری بستگی دارد. برای محیطهای تمیز ممکن است IP44 یا IP54 کافی باشد، اما در محیطهای مرطوب، پرگردوغبار یا صنایع سنگین معمولاً از موتورهای IP55 یا IP65 استفاده میشود.
جمعبندی
انتخاب صحیح عایقها و حفاظت موتور کمپرسور تأثیر مستقیمی بر عملکرد، طول عمر و قابلیت اطمینان تجهیزات صنعتی دارد. استفاده از کلاس عایقی مناسب بر اساس استاندارد IEC 60085، از افزایش بیش از حد دمای سیمپیچها جلوگیری میکند و انتخاب درجه حفاظت IP مطابق استاندارد IEC 60034-5 نیز مانع نفوذ گردوغبار، رطوبت و عوامل محیطی به داخل موتور میشود.
با این حال، انتخاب موتور مناسب تنها به این دو پارامتر محدود نیست. شرایط محیطی، نوع کاربری کمپرسور، مدت زمان کارکرد و برنامه سرویس و نگهداری نیز در حفظ راندمان و افزایش عمر تجهیزات نقش مهمی دارند. به همین دلیل، بررسی همزمان کلاس عایقی، درجه حفاظت و شرایط بهرهبرداری، بهترین راهکار برای کاهش هزینههای تعمیرات، افزایش بهرهوری و دستیابی به عملکرد پایدار کمپرسورهای صنعتی خواهد بود.
