فشارشکن و ورودی کاهش فشار کمپرسور
راهنمای کامل کنترل ظرفیت و کاهش مصرف انرژی ( Pressure Relief with Throttled Inlet )
مقدمه
در بسیاری از کمپرسورهای صنعتی، میزان مصرف هوای فشرده در طول روز ثابت نیست و بار سیستم بهصورت مداوم تغییر میکند. اگر کمپرسور همیشه با ظرفیت کامل کار کند، مصرف انرژی افزایش یافته و استهلاک تجهیزات بیشتر میشود. یکی از روشهای مؤثر برای کنترل این شرایط، استفاده از فشارشکن همراه با کاهش فشار ورودی (Pressure Relief with Throttled Inlet) است.
در این روش، کمپرسور در زمان کاهش مصرف هوا بهصورت هوشمند کمبار میشود و تنها بخشی از توان نامی خود را مصرف میکند. نتیجه این کار، کاهش مصرف انرژی، کاهش تنش مکانیکی و افزایش عمر مفید تجهیزات است.
فشارشکن و ورودی کاهش فشار کمپرسور چیست؟
این روش ترکیبی از دو مکانیزم است:
کاهش فشار ورودی (Throttled Inlet) برای محدود کردن جریان ورودی کمپرسور.
شیر فشارشکن (Pressure Relief Valve) برای تخلیه کنترلشده هوای اضافی.
هنگامی که تقاضای هوای فشرده کاهش مییابد، ورودی کمپرسور محدود شده و همزمان شیر تخلیه باز میشود تا فشار سیستم در محدوده ایمن باقی بماند.
فشارشکن و ورودی کاهش فشار کمپرسور چگونه کار میکند؟

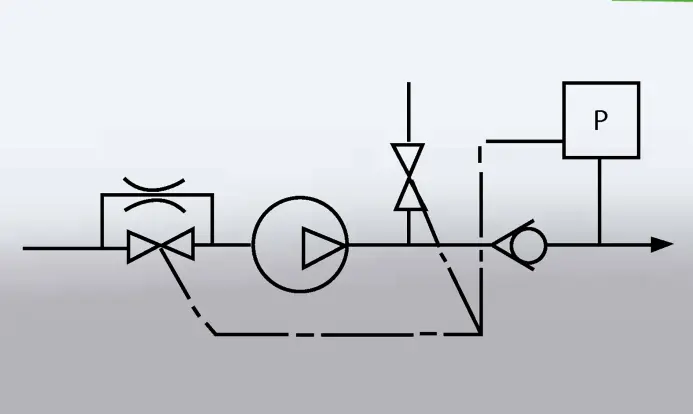

در این روش، دو مکانیزم کنترلی بهصورت همزمان عمل میکنند. ابتدا شیر ورودی (Inlet Throttling Valve) با محدود کردن جریان ورودی، میزان هوای مکششده توسط کمپرسور را کاهش میدهد. سپس در شرایطی که تقاضای مصرف به حداقل میرسد، شیر فشارشکن (Pressure Relief Valve) یا ولو تخلیه باز میشود تا فشار اضافی سیستم کنترل شود.
ترکیب این دو عملکرد باعث میشود کمپرسور بدون نیاز به توقف کامل، در وضعیت کمبار (Off-Load) کار کند. در نتیجه علاوه بر حفظ پایداری فشار شبکه، مصرف انرژی نیز نسبت به بسیاری از روشهای سنتی کاهش پیدا میکند.
روند عملکرد این سیستم بهصورت زیر است:
- کاهش تدریجی جریان ورودی
- کاهش ظرفیت تولید کمپرسور
- فعال شدن فشارشکن در شرایط کمبار
- جلوگیری از افزایش فشار سیستم
- کاهش توان مصرفی در حالت Off-Load
این روش در بسیاری از کمپرسورهای صنعتی بهعنوان راهکاری مؤثر برای کنترل ظرفیت و بهینهسازی مصرف انرژی استفاده میشود.
کنترل سریع فشارشکن و اهمیت مخزن ذخیره هوا
به منظور جلوگیری از اتلافات غیرضروری در طی انتقال از حالت loaded به unloaded، فشارشکن باید به سرعت وارد عمل شود و حجم هوای آزاد شده محدود باشد. این کنترل دقیق باعث میشود تا چرخههای تکراری و پرهزینه کاهش یابد و راندمان سیستم حفظ شود. برای کارکرد صحیح این سیستم، یک مخزن ذخیره هوا نیاز است که اندازه آن بر اساس تفاوت مدنظر بین محدوده فشار loading و unloading و تعداد چرخههای unloading مجاز در هر ساعت تعیین میشود. مخزن ذخیره هوا نقش مهمی در کاهش نوسانات فشار و جلوگیری از شوکهای ناگهانی به کمپرسور ایفا میکند.
نتیجه مستقیم:
کمپرسور در حالت Off-Load کار میکند.
توان مصرفی معمولاً به حدود 15 تا 30 درصد توان بار کامل کاهش مییابد.
از روشن و خاموش شدنهای مکرر جلوگیری میشود.
چرا مخزن ذخیره هوا ضروری است؟
برای اینکه سیستم بین حالت Load و Unload بهصورت پایدار کار کند، وجود مخزن ذخیره هوا ضروری است.
اندازه مخزن بر اساس موارد زیر تعیین میشود:
اختلاف فشار بین Load و Unload
تعداد چرخههای مجاز در ساعت
دبی مصرفی سیستم
ظرفیت کمپرسور
مخزن مناسب باعث کاهش نوسانات فشار و جلوگیری از شوکهای ناگهانی میشود.
مزایای سیستم فشارشکن و ورودی کاهش فشار کمپرسور
سیستم فشارشکن و ورودی کاهش فشار کمپرسور مزایای فراوانی دارد، از جمله کاهش استهلاک مکانیکی اجزای کمپرسور، کاهش مصرف انرژی و افزایش طول عمر تجهیزات. با کنترل دقیق جریان خروجی و ورودی کمپرسور، فشارشکن باعث میشود که فرآیند تولید هوا به شکل یکنواخت و بدون نوسان انجام شود. این تکنولوژی به ویژه در کمپرسورهای صنعتی که با گازهای حساس یا فرآیندهای دقیق سروکار دارند، اهمیت زیادی دارد.
کاهش مصرف انرژی
کمپرسور در زمان کمبار تنها بخشی از توان نامی را مصرف میکند.
کاهش استهلاک
تنش مکانیکی روی موتور و قطعات کمتر میشود.
پایداری فشار
فشار شبکه هوای فشرده یکنواختتر باقی میماند.
افزایش عمر تجهیزات
تعداد استارت و استاپ کاهش پیدا میکند.
- توان مصرفی در حالت Off-Load معمولاً بین 15 تا 30 درصد توان بار کامل است.
- تعداد سیکلهای استارت موتور کاهش مییابد.
- استهلاک یاتاقانها و قطعات دوار کمتر میشود.
مقایسه Pressure Relief + Throttled Inlet با سایر روشهای کنترل ظرفیت
انتخاب روش کنترل ظرفیت به شرایط فرآیند، الگوی مصرف و هزینههای بهرهبرداری بستگی دارد. روش فشارشکن همراه با کاهش فشار ورودی یکی از متعادلترین راهکارها از نظر هزینه و راندمان محسوب میشود.
مقایسه کلی روشها:
روشن و خاموش کردن (Start/Stop)
- مناسب برای کمپرسورهای کوچک
- هزینه پیادهسازی پایین
- تعداد استارت و استاپ بالا
- استهلاک بیشتر موتور
Load–Unload
- مناسب برای بارهای متغیر
- کنترل ظرفیت مناسب
- نیازمند مخزن ذخیره هوا
- مصرف انرژی متوسط
Pressure Relief + Throttled Inlet
- دامنه تنظیم ظرفیت بسیار گسترده
- مصرف انرژی کمتر در حالت بیباری
- کاهش تعداد خاموش و روشن شدن کمپرسور
- مناسب برای کاربردهای صنعتی با مصرف متغیر
کنترل دور متغیر (VFD)
- بالاترین راندمان انرژی
- کنترل دقیق ظرفیت
- هزینه سرمایهگذاری اولیه بالا
- مناسب برای سیستمهای مدرن و بارهای متغیر
روشن کردن و خاموش کردن (Start/Stop)

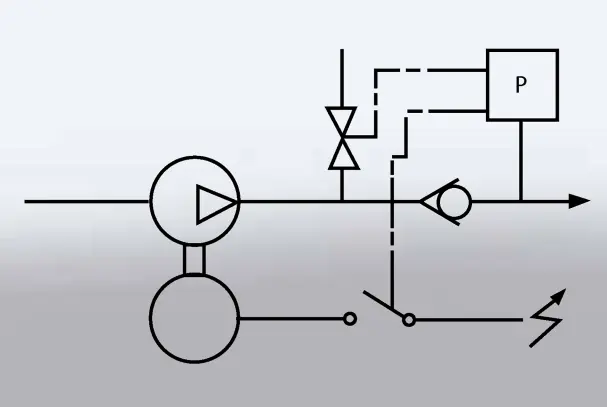

یکی دیگر از روشهای رایج کنترل کمپرسور، روش روشن کردن و خاموش کردن است. کمپرسورهای با توان کمتر از 5 تا 10 کیلووات اغلب زمانی که فشار به بالاترین حد خود میرسد یا زمانی که فشار تا پایینترین حد خود کاهش مییابد، به صورت کامل متوقف میشوند. این روش نیز به افزایش کارایی سیستم کمک میکند و معمولاً با مخزن هوای بزرگتر یا تفاوت فشار بالاتر بین بالاترین و پایینترین حد همراه است تا گرمای موتور الکتریکی کاهش یابد. استفاده از فشارشکن و ورودی کاهش فشار کمپرسور همراه با استراتژی Start/Stop، موجب میشود سیستم با مصرف انرژی کمتر و تعداد دفعات روشن و خاموش شدن کمتر کار کند. این امر به ویژه در محیطهای صنعتی با بارهای متغیر بسیار حائز اهمیت است.
در بسیاری از صنایع، روش Pressure Relief همراه با Throttled Inlet به دلیل تعادل مناسب میان هزینه سرمایهگذاری و صرفهجویی انرژی، یکی از پرکاربردترین گزینهها محسوب میشود.
مقایسه با سایر روشهای کنترل ظرفیت
روش کنترل | راندمان انرژی | هزینه | کاربرد |
|---|---|---|---|
Pressure Relief + Throttling | خوب | متوسط | صنایع عمومی |
Load–Unload | متوسط | کم | کمپرسورهای قدیمی |
VFD (اینورتر) | بسیار بالا | زیاد | سیستمهای پیشرفته |
Start/Stop | خوب در بارهای کم | کم | کمپرسورهای کوچک |
عملکرد عملی فشارشکن و ورودی کاهش فشار کمپرسور
در عمل، عملکرد فشارشکن و ورودی کاهش فشار کمپرسور بر اساس کنترل هوشمند جریان هوا و اختلاف فشار بین ورودی و خروجی کمپرسور تنظیم میشود. هنگامی که فشار در ورودی کاهش مییابد، شیر فشارشکن به سرعت باز شده و حجم مشخصی از هوا را آزاد میکند تا فشار سیستم در محدوده ایمن باقی بماند. این کار باعث میشود کمپرسور بتواند با سرعت بهینه و بدون اضافه بار کار کند. در بسیاری از سیستمها، این مکانیزم به شکل خودکار و با استفاده از حسگرهای فشار و کنترلرهای دیجیتال انجام میشود.
مزیت دیگر استفاده از فشارشکن و ورودی کاهش فشار کمپرسور، کاهش احتمال آسیب دیدن تجهیزات ناشی از شوکهای فشار و دمایی است. با کنترل دقیق جریان هوای ورودی و خروجی، از وارد شدن فشار ناگهانی به سیستم جلوگیری شده و طول عمر کمپرسور افزایش مییابد. به همین دلیل، این روش در بسیاری از صنایع حساس مانند پتروشیمی، داروسازی و صنایع غذایی مورد استفاده قرار میگیرد.
مقایسه مصرف انرژی روشهای مختلف کنترل ظرفیت
میزان مصرف انرژی در روشهای مختلف کنترل ظرفیت یکسان نیست. برخی روشها با وجود سادگی، اتلاف انرژی بیشتری دارند و برخی دیگر به کمک کنترل هوشمند، راندمان بالاتری ارائه میدهند.
نمایش مفهومی مصرف انرژی:
مصرف انرژی
│
│ ❌ Start/Stop
│ ██████████████
│
│ ⚠ Load–Unload
│ ████████████
│
│ ✔ Pressure Relief +
│ ✔ Throttled Inlet
│ ████████
│
│ ✔✔ VFD
│ ██████
│
└────────────────────────→ راندمان انرژی
تحلیل نمودار
همانطور که مشاهده میشود، روش Start/Stop به دلیل روشن و خاموش شدنهای مکرر، معمولاً راندمان پایینتری دارد. در روش Load–Unload بخشی از انرژی در زمان بیباری مصرف میشود اما عملکرد بهتری نسبت به Start/Stop دارد.
روش Pressure Relief همراه با Throttled Inlet با کاهش بار کمپرسور و کنترل همزمان فشار، مصرف انرژی را به شکل قابل توجهی کاهش میدهد و یکی از متعادلترین روشها از نظر هزینه و راندمان محسوب میشود.
در نهایت، کنترل دور متغیر (VFD) در بسیاری از کاربردها بالاترین راندمان انرژی را ارائه میدهد، زیرا ظرفیت کمپرسور را متناسب با نیاز واقعی سیستم تنظیم میکند.
📌 نکته مهم:
هرچه کنترل ظرفیت به جای تخلیه انرژی یا خاموش و روشن کردن مداوم کمپرسور انجام شود، راندمان کلی سیستم بالاتر خواهد بود.
طراحی مخزن ذخیره هوا
یکی از اجزای مهم در سیستم فشارشکن و ورودی کاهش فشار کمپرسور، مخزن ذخیره هوا است. این مخزن باید ظرفیت کافی برای ذخیره هوای اضافی در هنگام کاهش فشار و کنترل جریان داشته باشد. اندازه مخزن براساس تعداد چرخههای unloading، تفاوت فشار بین حالت loaded و unloaded و نیازهای عملیاتی تعیین میشود. انتخاب صحیح مخزن ذخیره باعث میشود که کمپرسور با فشار ثابت و بدون نوسان کار کند و راندمان سیستم به حداکثر برسد.
محدودیتهای Pressure Relief + Throttled Inlet
این روش در همه کاربردها بهترین گزینه نیست.
در شرایط زیر ممکن است کنترل دور متغیر (VFD) راندمان بالاتری داشته باشد:
- بارهای بسیار متغیر
- کارکرد طولانی در بار جزئی
- هزینه بالای انرژی
- نیاز به کنترل دقیق فشار
در چنین شرایطی سرمایهگذاری روی VFD میتواند در بلندمدت مقرونبهصرفهتر باشد.
کاربردهای رایج فشارشکن و ورودی کاهش فشار کمپرسور
سیستم Pressure Relief همراه با Throttled Inlet در بسیاری از صنایع برای کنترل ظرفیت کمپرسور و کاهش مصرف انرژی استفاده میشود. این روش بهویژه در فرآیندهایی که مصرف هوای فشرده ثابت نیست و بار سیستم بهصورت مداوم تغییر میکند، عملکرد بسیار مؤثری دارد.
کاربردهای رایج
- صنایع غذایی
- پتروشیمی
- داروسازی
- صنایع فولاد
- خطوط بستهبندی
- سیستمهای ابزار دقیق
بهطور کلی، هر صنعتی که با مصرف متغیر هوای فشرده مواجه باشد، میتواند از مزایای سیستم فشارشکن و ورودی کاهش فشار کمپرسور بهرهمند شود. این روش با ایجاد تعادل میان مصرف انرژی، پایداری فشار و کاهش استهلاک تجهیزات، یکی از پرکاربردترین راهکارهای کنترل ظرفیت در کمپرسورهای صنعتی محسوب میشود.
مثال واقعی صنعتی (Case Study)
در یک کارخانه تولید مواد غذایی، کمپرسور هوای فشرده بهصورت مداوم در سه شیفت کاری فعالیت میکرد. به دلیل تغییرات مکرر مصرف هوا در طول روز، کمپرسور بخش قابل توجهی از زمان را در بار جزئی سپری میکرد.
در ابتدا سیستم تنها از روش Load–Unload استفاده میکرد که باعث افزایش تعداد سیکلهای کاری و نوسانات فشار میشد.
پس از نصب سیستم Pressure Relief همراه با Inlet Throttling، نتایج زیر حاصل شد:
- کاهش دفعات بارگیری و بیبارسازی
- پایداری بیشتر فشار شبکه
- کاهش مصرف برق سالانه
- کاهش استهلاک قطعات مکانیکی
- افزایش عمر مفید کمپرسور
بررسی عملکرد سیستم نشان داد که هزینه سرمایهگذاری اولیه در مدت کوتاهی از طریق کاهش مصرف انرژی و هزینههای تعمیرات جبران شده است.
📌 نکته مهم:
در کاربردهایی که مصرف هوای فشرده بهصورت متغیر است، ترکیب فشارشکن و کاهش فشار ورودی میتواند راهکاری اقتصادیتر از توقف و راهاندازی مکرر کمپرسور باشد.
سوالات متداول
فشارشکن کمپرسور چه وظیفهای دارد؟
فشارشکن با تخلیه کنترلشده هوا از افزایش فشار بیش از حد در سیستم جلوگیری میکند.
تفاوت Pressure Relief و Load–Unload چیست؟
در Pressure Relief بخشی از هوا تخلیه میشود، اما در Load–Unload کمپرسور بین حالت بار و بیباری جابهجا میشود.
آیا این روش باعث کاهش مصرف انرژی میشود؟
بله، در بسیاری از کاربردها توان مصرفی کمپرسور در حالت بیباری به حدود 15 تا 30 درصد توان بار کامل کاهش مییابد.
چه زمانی VFD گزینه بهتری است؟
زمانی که بار مصرفی بسیار متغیر باشد و کنترل دقیق ظرفیت موردنیاز باشد.
آیا Pressure Relief برای کمپرسورهای بزرگ مناسب است؟
بله، این روش در بسیاری از کمپرسورهای صنعتی بزرگ استفاده میشود، اما در کاربردهایی با تغییرات شدید بار ممکن است سیستمهای VFD راندمان انرژی بالاتری ارائه دهند.
انتخاب بهترین روش کنترل ظرفیت
| شرایط سیستم | روش پیشنهادی |
|---|---|
| بار ثابت | Inlet Throttling |
| بار متغیر متوسط | Pressure Relief + Throttled Inlet |
| بار متغیر زیاد | VFD |
| کمپرسور قدیمی | Load–Unload |
| محدودیت بودجه | Pressure Relief |
تحلیل جدول
انتخاب روش کنترل ظرفیت به الگوی مصرف هوا، هزینه انرژی و بودجه پروژه بستگی دارد. در بسیاری از کاربردهای صنعتی با بار متغیر متوسط، ترکیب Pressure Relief و Throttled Inlet تعادل مناسبی میان هزینه سرمایهگذاری و صرفهجویی انرژی ایجاد میکند.
نتیجهگیری
فشارشکن و ورودی کاهش فشار کمپرسور یکی از مؤثرترین روشهای کنترل ظرفیت در کمپرسورهای صنعتی محسوب میشود. این روش با ترکیب کنترل جریان ورودی و تخلیه کنترلشده فشار، امکان بهرهبرداری اقتصادی در شرایط بار متغیر را فراهم میکند. اگرچه راندمان آن به اندازه سیستمهای دور متغیر (VFD) نیست، اما به دلیل هزینه سرمایهگذاری کمتر، در بسیاری از واحدهای صنعتی انتخابی مقرونبهصرفه به شمار میرود. انتخاب نهایی این روش باید بر اساس الگوی مصرف هوا، ظرفیت کمپرسور و تحلیل هزینه چرخه عمر تجهیزات انجام شود.
