لود و آنلود و استوپ در کمپرسور
Load-Unload-Stop: اصول و کاربردها
مقدمه
لود و آنلود و استوپ در کمپرسور یکی از رایجترین روشهای کنترل و تنظیم کمپرسورهای جابهجایی است که در صنعت برای مدیریت جریان هوای فشرده کاربرد دارد. این روش به اپراتورها اجازه میدهد تا تولید هوا و توقف تولید آن را به صورت دقیق کنترل کنند و در عین حال از مصرف انرژی اضافی جلوگیری نمایند. استفاده از این روش باعث افزایش طول عمر کمپرسور، کاهش هزینههای عملیاتی و بهبود عملکرد سیستم میشود.
در بسیاری از صنایع، سیستم هوای فشرده باید به صورت مداوم و پایدار کار کند و کوچکترین نوسان فشار میتواند روی کیفیت تولید تأثیر بگذارد. به همین دلیل، نحوه کنترل کمپرسور اهمیت بسیار زیادی دارد. سیستم Load-Unload-Stop به گونهای طراحی شده است که کمپرسور تنها در زمان نیاز واقعی به تولید هوا وارد مدار شود و در سایر مواقع با کمترین میزان مصرف انرژی فعالیت کند. این موضوع علاوه بر کاهش استهلاک تجهیزات، باعث بهینهسازی راندمان کلی سیستم نیز میشود.
در کمپرسورهای مدرن، فرآیند لود و آنلود تنها یک تغییر ساده در وضعیت کاری کمپرسور نیست، بلکه بخشی از یک سیستم کنترل هوشمند محسوب میشود که وضعیت فشار، میزان مصرف هوا، دمای موتور و شرایط کاری کمپرسور را به صورت لحظهای تحلیل میکند. همین موضوع باعث شده است سیستمهای کنترلی جدید نسبت به مدلهای سنتی عملکرد بسیار دقیقتر و پایدارتری داشته باشند.
اصول عملکرد Load-Unload-Stop
در کمپرسورهای جابهجایی، اصول تنظیمات لود و آنلود و استوپ در کمپرسور معمولاً بر مبنای «تولید هوا» (Load) و «توقف تولید هوا» (Unload) انجام میشود. در مواقعی که نیاز به هوا وجود دارد، سیگنالی به شیربرقی فرستاده میشود که ولو ورودی کمپرسور را کاملاً باز میکند. در این حالت، کمپرسور وارد حالت «لود» شده و جریان هوا به سیستم تحویل داده میشود. هنگامی که نیاز به هوا کاهش پیدا میکند، ولو بسته شده و کمپرسور وارد حالت «آنلود» میشود.
که یکی از مهمترین اجزایی که در این فرآیند نقش دارد، ولو ورودی یا Inlet Valve است. این قطعه وظیفه کنترل هوای ورودی به واحد هواساز کمپرسور را برعهده دارد و عملکرد صحیح آن تأثیر مستقیمی بر راندمان دستگاه دارد. در حالت Load، ولو ورودی کاملاً باز میشود تا حداکثر حجم هوا وارد ایرند شود، اما در حالت Unload مسیر ورود هوا محدود یا بسته میشود تا عملیات تراکم متوقف گردد.
در کمپرسورهای اسکرو صنعتی، کنترل ولو ورودی معمولاً توسط شیر برقی و کنترلر الکترونیکی انجام میشود. خرابی این بخش میتواند باعث مشکلاتی مانند لود نشدن کمپرسور، افزایش مصرف برق، نوسان فشار و افزایش دمای ایرند شود. به همین دلیل سرویس دورهای ولو ورودی و سیستم کنترل آن اهمیت بسیار زیادی دارد.

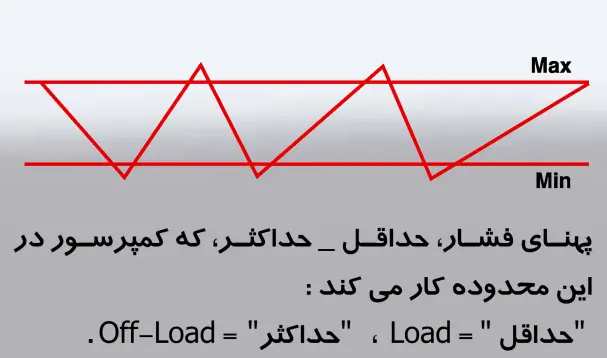

روش سنتی کنترل لود و آنلود و استوپ در کمپرسور برای کمپرسورهای کوچکتر رایج است. در این روش، یک کلید فشار در سیستم هوای فشرده نصب میشود که دو حالت را مدیریت میکند: حداقل فشار برای حالت Loaded و حداکثر فشار برای حالت Unloaded. این تنظیمات باعث میشوند کمپرسور در محدوده فشار مشخصی، مثلاً 0.5 بار، کار کند. در شرایطی که میزان هوای مصرفی بسیار کم باشد، کمپرسور غالباً در حالت استندبای باقی میماند. مدت زمان استندبای معمولاً توسط تایمر تنظیم میشود، بهعنوان مثال ۲۰ دقیقه. پس از سپری شدن این زمان، کمپرسور متوقف میشود و تا زمانی که فشار به حداقل نرسد، روشن نخواهد شد.
در سیستمهای سنتی، وظیفه تشخیص فشار برعهده پرشر سوئیچ مکانیکی است. این قطعه دارای دو نقطه تنظیم برای فشار حداقل و حداکثر بوده و با رسیدن فشار به محدوده تعیینشده، فرمان Load یا Unload را صادر میکند. هرچند این روش ساده و اقتصادی است، اما دقت عملکرد آن محدود بوده و سرعت پاسخدهی نسبت به سیستمهای جدید پایینتر است.
در کمپرسورهای جدید، ترنسدیوسرهای فشار جایگزین پرشر سوئیچهای مکانیکی شدهاند. این سنسورها اطلاعات فشار را به صورت لحظهای و با دقت بالا به کنترلر ارسال میکنند و باعث میشوند کمپرسور با نوسان فشار بسیار کمتری کار کند. استفاده از ترنسدیوسر فشار علاوه بر بهبود دقت عملکرد، موجب کاهش استهلاک تجهیزات و پایداری بیشتر سیستم هوای فشرده میشود.
مزایا و محدودیتهای روش سنتی
روش سنتی لود و آنلود و استوپ در کمپرسور ساده و قابل اجراست، اما معایبی نیز دارد. از جمله این معایب میتوان به کند بودن واکنش سیستم و محدودیت دقت تنظیمات اشاره کرد. فشار سیستم با سرعت آهسته تغییر میکند و در نتیجه تنظیمات دقیق ممکن است با تأخیر انجام شود. با این حال، این روش برای بسیاری از کمپرسورهای کوچک صنعتی هنوز هم قابل استفاده است و از نظر اقتصادی مقرون به صرفه میباشد.
یکی دیگر از محدودیتهای این روش، افزایش تعداد دفعات استارت و استاپ موتور در شرایط مصرف متغیر هوا است. هر بار روشن شدن موتور باعث ایجاد جریان هجومی بالا میشود که میتواند در طول زمان به سیمپیچ موتور و تجهیزات الکتریکی آسیب وارد کند. به همین دلیل در سیستمهای صنعتی بزرگ تلاش میشود تعداد دفعات خاموش و روشن شدن کمپرسور کاهش پیدا کند تا عمر مفید تجهیزات افزایش یابد.
از طرف دیگر، اگر ظرفیت مخزن هوای فشرده به درستی انتخاب نشده باشد، کمپرسور به صورت مداوم بین حالت Load و Unload جابهجا میشود. این مسئله علاوه بر افزایش استهلاک، باعث بالا رفتن مصرف انرژی و ناپایداری فشار سیستم خواهد شد. به همین دلیل انتخاب حجم مناسب مخزن هوا یکی از عوامل مهم در عملکرد صحیح سیستم کنترل کمپرسور محسوب میشود.
توسعه روش سنتی و سیستمهای پیشرفته

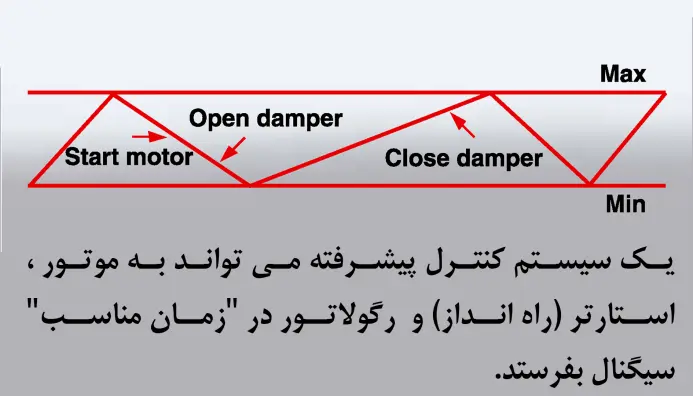

برای بهبود عملکرد، کلید فشار در سیستمهای پیشرفته با یک مبدل فشار آنالوگ و سیستم تنظیم الکتریکی با سرعت بالاتر جایگزین میشود. مبدل آنالوگ فشار را به صورت دقیق اندازهگیری میکند و سیستم کنترل، موتور کمپرسور را بر اساس تغییرات فشار روشن و خاموش میکند. در این روش، لود و آنلود و استوپ در کمپرسور با دقت بالاتری انجام میشود و محدوده ±0.2 بار را پوشش میدهد. این فناوری باعث میشود کمپرسور به شکل بهینهتری عمل کند و زمان پاسخ سیستم به تغییرات مصرف هوا کاهش یابد.
در کمپرسورهای صنعتی جدید، سیستم PLC نقش بسیار مهمی در مدیریت عملکرد کمپرسور ایفا میکند. این کنترلرها به صورت مداوم فشار سیستم، دمای کاری، وضعیت موتور و میزان مصرف هوا را بررسی میکنند و بر اساس این اطلاعات بهترین حالت عملکرد کمپرسور را انتخاب میکنند.
کنترلر PLC میتواند زمان ورود کمپرسور به حالت Unload یا Stop را به صورت هوشمند تنظیم کند و از استارت و استاپ مکرر موتور جلوگیری نماید. همچنین بسیاری از سیستمهای پیشرفته قابلیت مدیریت همزمان چند کمپرسور را دارند و میتوانند بار مصرفی را میان دستگاهها تقسیم کنند تا راندمان کلی ایستگاه هوای فشرده افزایش یابد.
در برخی کمپرسورهای مدرن از تکنولوژی VSD یا درایو دور متغیر استفاده میشود. در این سیستمها به جای ورود مداوم کمپرسور به حالت Load و Unload، سرعت موتور متناسب با میزان مصرف هوا تغییر میکند. این فناوری باعث کاهش چشمگیر مصرف انرژی، حذف شوکهای ناشی از استارت موتور و پایداری بیشتر فشار سیستم میشود.
حالت استندبای و مدیریت انرژی
در صورتی که مصرف هوا تقریباً صفر باشد، کمپرسور وارد حالت استندبای میشود و فشار سیستم ثابت باقی میماند. مدت زمان استندبای توسط استراتژی کنترل انرژی و محدودیتهای حرارتی موتور تنظیم میشود تا موتور بیش از حد داغ نشود. سیستم کنترل، روند مصرف هوا را تحلیل میکند و تصمیم میگیرد که کمپرسور متوقف شود یا در حالت استندبای باقی بماند. این مدیریت دقیق باعث بهینهسازی مصرف انرژی و کاهش هزینههای عملیاتی میشود. به عبارت دیگر، لود و آنلود و استوپ در کمپرسور نه تنها عملکرد تجهیزات را تضمین میکند، بلکه به صرفهجویی در مصرف انرژی نیز کمک میکند.
در حالت Unload اگرچه کمپرسور هوا تولید نمیکند، اما موتور همچنان بخشی از انرژی الکتریکی را مصرف میکند. در برخی کمپرسورهای صنعتی، مصرف برق در حالت آنلود ممکن است به ۲۰ تا ۳۵ درصد توان نامی دستگاه برسد. به همین دلیل تعیین صحیح زمان ورود کمپرسور به حالت Stop اهمیت زیادی دارد.
سیستمهای کنترلی هوشمند با بررسی الگوی مصرف هوا، مدت زمان استندبای را به گونهای تنظیم میکنند که هم از خاموش و روشن شدن مکرر کمپرسور جلوگیری شود و هم مصرف انرژی به حداقل برسد. این موضوع بهخصوص در کارخانههایی که مصرف هوای فشرده متغیر دارند، تأثیر بسیار زیادی بر کاهش هزینههای برق خواهد داشت.
کاربردهای عملی و نتیجهگیری
روش لود و آنلود و استوپ در کمپرسور در بسیاری از صنایع، از جمله تولید، نفت و گاز، و سیستمهای هوای فشرده صنعتی کاربرد دارد. با استفاده از این روش، کمپرسورها میتوانند به صورت خودکار فشار سیستم را در محدوده مشخص حفظ کنند و به نیازهای متغیر مصرف هوا پاسخ دهند. در سیستمهای پیشرفته، کنترل دقیق موتور و ولوهای کمپرسور باعث میشود لود و آنلود و استوپ در کمپرسور بهینه، سریع و با حداقل خطای انسانی انجام شود.
در صنایع حساس که کیفیت و پایداری فشار هوا اهمیت زیادی دارد، استفاده از سیستمهای کنترلی پیشرفته باعث میشود عملکرد کمپرسور کاملاً پایدار و قابل اطمینان باشد. همچنین قابلیت مانیتورینگ لحظهای در کمپرسورهای مدرن این امکان را فراهم میکند که خطاهای احتمالی سیستم Load-Unload در سریعترین زمان شناسایی و برطرف شوند.
از جمله مشکلات رایجی که ممکن است در این سیستم رخ دهد میتوان به خرابی شیر برقی، نشتی در مدار کنترل، اختلال در سنسور فشار، خرابی ولو ورودی و تنظیم نبودن تایمر استندبای اشاره کرد. هر یک از این ایرادات میتوانند باعث نوسان فشار، افزایش مصرف انرژی و کاهش راندمان کمپرسور شوند. به همین دلیل سرویس و نگهداری منظم سیستم کنترل کمپرسور اهمیت بسیار زیادی دارد.
به طور کلی، بهرهگیری از این روش باعث افزایش طول عمر کمپرسور، کاهش هزینههای نگهداری، بهبود ایمنی و عملکرد سیستم میشود. ترکیب اصول علمی و سیستمهای پیشرفته کنترل، امکان مدیریت هوشمند کمپرسور را فراهم میکند و تضمین میکند که سیستم در تمام شرایط عملیاتی عملکرد مناسبی داشته باشد.
