کاهش فشار ورودی و گذرگاه فرعی کمپرسور
گذرگاه فرعی
Inlet Throttling and Compressor Bypass
کاهش فشار و گذرگاه فرعی کمپرسور چیست؟
در بسیاری از سیستمهای فشردهسازی، ظرفیت کمپرسور باید متناسب با شرایط فرآیند و میزان مصرف تنظیم شود. برای دستیابی به این هدف، روشهای مختلفی از جمله کاهش فشار ورودی (Inlet Throttling) و گذرگاه فرعی (Bypass) مورد استفاده قرار میگیرند. این روشها امکان کنترل جریان و فشار را فراهم کرده و در برخی کاربردها به حفظ ایمنی، کاهش اتلاف مواد و افزایش پایداری فرآیند کمک میکنند.
بهطور کلی، کاهش فشار ورودی با محدود کردن جریان ورودی کمپرسور، ظرفیت آن را کاهش میدهد؛ در حالی که در سیستم بایپس بخشی از جریان خروجی مجدداً به ورودی بازگردانده میشود. انتخاب هر یک از این روشها به نوع کمپرسور، شرایط فرآیند، نوع گاز و الزامات بهرهبرداری بستگی دارد.
تعریف کوتاه:
کاهش فشار ورودی و گذرگاه فرعی دو روش متداول برای کنترل ظرفیت کمپرسور هستند. در روش کاهش فشار، جریان ورودی محدود میشود تا ظرفیت کاهش یابد، در حالی که در روش بایپس بخشی از جریان خروجی به ورودی بازگردانده میشود تا از هدررفت یا تخلیه گاز جلوگیری شود.
گذرگاه فرعی (Bypass) چیست؟

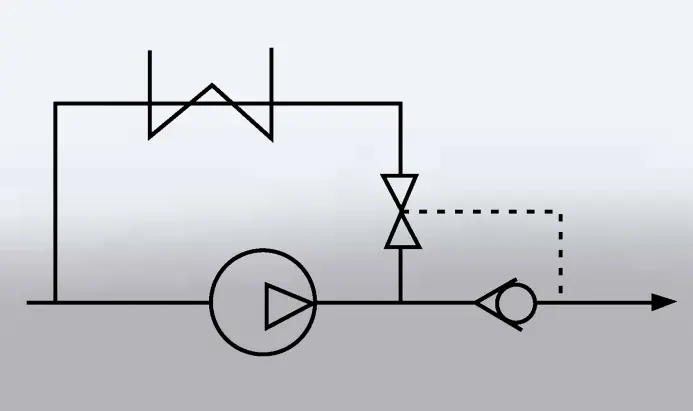

گذرگاه فرعی یا Bypass یکی از روشهای کنترل ظرفیت در کمپرسورها است که در آن بخشی از جریان خروجی مجدداً به سمت ورودی هدایت میشود. عملکرد این سیستم از نظر کنترل ظرفیت شباهتهایی با فشارشکن دارد، اما تفاوت اصلی در نحوه مدیریت جریان است.
در سیستم فشارشکن، گاز یا هوای تخلیهشده معمولاً پس از خنک شدن به ورودی بازمیگردد، در حالی که در سیستم بایپس، جریان با حداقل تغییر مستقیماً به مسیر ورودی منتقل میشود. این ویژگی باعث میشود از هدررفت سیال جلوگیری شده و شرایط عملیاتی سیستم پایدارتر باقی بماند.
مزایای گذرگاه فرعی
- جلوگیری از هدررفت گازهای ارزشمند
- کاهش انتشار گازهای خطرناک به محیط
- افزایش ایمنی فرآیند
- حفظ پایداری عملکرد کمپرسور
- مناسب برای فرآیندهای حساس صنعتی
محدودیتها
- کاهش مستقیم مصرف انرژی را تضمین نمیکند
- نیاز به طراحی و کنترل دقیق دارد
- در برخی کاربردها هزینه نصب و نگهداری بیشتری ایجاد میکند
کاهش فشار ورودی (Inlet Throttling)

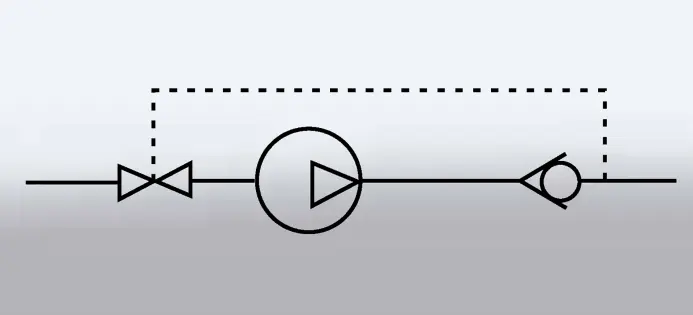

کاهش فشار ورودی یکی از سادهترین روشهای کنترل ظرفیت کمپرسور است. در این روش با استفاده از شیر یا تجهیز کنترلی، جریان ورودی محدود میشود و در نتیجه ظرفیت کمپرسور کاهش مییابد.
اساس عملکرد این روش بر ایجاد افت فشار در مسیر ورودی استوار است. با کاهش فشار ورودی، جرم جریان عبوری از کمپرسور کاهش یافته و ظرفیت خروجی متناسب با نیاز سیستم تنظیم میشود.
این روش به دلیل سادگی اجرا و هزینه اولیه پایین در بسیاری از کاربردهای صنعتی مورد استفاده قرار میگیرد، اما معمولاً نسبت به روشهای پیشرفتهتر از راندمان انرژی پایینتری برخوردار است.
مزایای کاهش فشار
- ساختار ساده
- هزینه اولیه پایین
- سهولت نصب و بهرهبرداری
- قابلیت کنترل ظرفیت در محدوده مشخص
محدودیتها
- افزایش مصرف انرژی نسبت به برخی روشهای مدرن
- کاهش راندمان در بارهای متغیر
- محدودیت در دامنه کنترل ظرفیت
نقش کمپرسورهای مایعتزریقی
کمپرسورهای مایعتزریقی از جمله تجهیزاتی هستند که توانایی کار در نسبتهای فشار بالاتر را دارند و معمولاً قابلیت تنظیم ظرفیت تا حدود ۱۰ درصد ظرفیت نامی را فراهم میکنند.
در این نوع کمپرسورها، روش کاهش فشار ورودی میتواند برای کنترل ظرفیت مورد استفاده قرار گیرد، اما به دلیل نیاز به غلبه بر افت فشار ایجاد شده، ممکن است مصرف انرژی افزایش یابد. به همین دلیل در برخی کاربردها از ترکیب روشهای کنترلی مختلف برای دستیابی به عملکرد بهینه استفاده میشود.
مقایسه کاهش فشار و گذرگاه فرعی
هر دو روش برای کنترل ظرفیت کمپرسور استفاده میشوند، اما اهداف متفاوتی دارند. کاهش فشار ورودی با محدود کردن جریان ورودی، ظرفیت کمپرسور را کاهش میدهد و روشی ساده و اقتصادی محسوب میشود. در مقابل، گذرگاه فرعی بخشی از جریان خروجی را به ورودی بازمیگرداند و به همین دلیل در فرآیندهایی که با گازهای ارزشمند یا خطرناک سروکار دارند، انتخاب مناسبتری است.
| ویژگی | کاهش فشار ورودی (Throttling) | گذرگاه فرعی (Bypass) |
|---|---|---|
| هدف اصلی | کاهش ظرفیت کمپرسور | بازگرداندن بخشی از جریان |
| مصرف انرژی | نسبتاً بالا | متوسط |
| پیچیدگی سیستم | کم | متوسط |
| مناسب برای گازهای ارزشمند | خیر | بله |
| کنترل ظرفیت | مناسب | محدود |
| هزینه اجرا | کمتر | بیشتر |
به طور کلی، اگر هدف اصلی کاهش هزینه اولیه و کنترل ساده ظرفیت باشد، کاهش فشار ورودی گزینه مناسبی است. اما در کاربردهایی که جلوگیری از هدررفت گاز اهمیت دارد، استفاده از سیستم بایپس ارجحیت خواهد داشت.
کاربرد گذرگاه فرعی کمپرسور در مدیریت گازهای مضر و ارزشمند
این روش معمولاً در کمپرسورهایی استفاده میشود که با گازهای مضر یا بسیار باارزش سروکار دارند. از آنجا که تخلیه این نوع گازها به محیط میتواند مشکلات زیستمحیطی یا اقتصادی قابل توجهی ایجاد کند، استفاده از گذرگاه فرعی کمپرسور بهعنوان یک راهکار ایمن و کارآمد مطرح است. به این ترتیب، نهتنها از انتشار آلایندهها جلوگیری میشود، بلکه امکان استفاده مجدد از گازهای گرانقیمت نیز فراهم میگردد. در بسیاری از صنایع پتروشیمی، پالایشگاهی و داروسازی، وجود چنین سیستمی برای تضمین پایداری فرآیند و کاهش هزینهها حیاتی است.
کاهش فشار مجرای ورودی (Throttling the inlet)
روش کاهش فشار یکی از سادهترین شیوهها برای تنظیم ظرفیت و کنترل جریان میباشد. اساس این روش بر ایجاد یک افت فشار مصنوعی در مسیر ورودی کمپرسور استوار است. در واقع با ایجاد مانع یا محدودکننده در ورودی، نسبت فشار در اطراف کمپرسور افزایش یافته و در نتیجه میزان جریان کاهش مییابد. این تکنیک بهطور مستقیم بر راندمان کمپرسور تأثیر میگذارد و هرچند ساده به نظر میرسد، اما پیامدهای مهمی از نظر مصرف انرژی دارد.
نقش کمپرسورهای مایعتزریقی در کاهش فشار و گذرگاه فرعی کمپرسور
کمپرسورهای مایعتزریقی نمونه بارزی از تجهیزاتی هستند که قادرند بر نسبت فشار بالایی غلبه کنند. این کمپرسورها معمولاً تا حدود ۱۰ درصد از حداکثر ظرفیت خود قابل تنظیم میباشند. نکته قابل توجه این است که هرچند روش کاهش فشار مقرون به صرفه و کمهزینه در زمینه کنترل تجهیزات محسوب میشود، اما نیازمند مصرف انرژی نسبتاً بالایی است. زیرا برای غلبه بر اختلاف فشار ایجاد شده در ورودی، کمپرسور ناچار به صرف انرژی بیشتری میباشد. در این شرایط، استفاده همزمان از کاهش فشار و گذرگاه فرعی کمپرسور میتواند بازدهی بهتری ایجاد کند.
ترکیب کاهش فشار و گذرگاه فرعی
در برخی سیستمهای صنعتی، برای دستیابی به کنترل دقیقتر ظرفیت از ترکیب هر دو روش استفاده میشود. در این شرایط، کاهش فشار ورودی میزان جریان را تنظیم میکند و سیستم بایپس نیز از تخلیه یا اتلاف گاز جلوگیری مینماید.
این رویکرد میتواند به افزایش پایداری فرآیند، کنترل بهتر فشار و بهبود عملکرد کلی سیستم کمک کند؛ بهویژه در واحدهایی که با گازهای حساس یا ارزشمند سروکار دارند.
چالشهای طراحی در استفاده از کاهش فشار و گذرگاه فرعی کمپرسور
در طراحی سیستمهای کنترل ظرفیت، مدیریت مصرف انرژی یکی از مهمترین چالشها محسوب میشود. هرچه نسبت فشار مورد نیاز بیشتر باشد، توان مصرفی کمپرسور نیز افزایش مییابد.
به همین دلیل مهندسان معمولاً عواملی مانند نوع کمپرسور، الگوی مصرف، فشار کاری، نوع سیال و هزینه انرژی را در انتخاب روش کنترل ظرفیت مدنظر قرار میدهند. استفاده از سیستمهای کنترل هوشمند و تجهیزات پایش آنلاین نیز میتواند به بهینهسازی عملکرد و کاهش هزینههای بهرهبرداری کمک کند.
افزایش طول عمر تجهیزات با کاهش فشار و گذرگاه فرعی کمپرسور
به علاوه، کاهش فشار و گذرگاه فرعی کمپرسور نقش مهمی در افزایش طول عمر تجهیزات دارند. با کاهش فشار اضافی در ورودی، از وارد شدن بارهای مکانیکی شدید به اجزای داخلی جلوگیری میشود. همچنین با گردش مجدد جریان از طریق گذرگاه فرعی کمپرسور، تعادل حرارتی سیستم حفظ شده و خطرات ناشی از شوکهای دمایی کاهش مییابد. این مسئله بهویژه در کمپرسورهایی که به صورت مداوم و در شرایط کاری سخت فعالیت میکنند، اهمیت فراوان دارد.
کاربردهای صنعتی کاهش فشار و گذرگاه فرعی کمپرسور در نفت، گاز و داروسازی
کاربردهای صنعتی کاهش فشار و گذرگاه فرعی کمپرسور بسیار گسترده است. در صنایع نفت و گاز، این سیستمها برای مدیریت جریان گازهای هیدروکربنی و جلوگیری از نشت آنها به محیط استفاده میشوند. در صنایع داروسازی، بهویژه در فرآیندهای تولید داروهای حساس، وجود گذرگاه فرعی کمپرسور از نظر ایمنی و کنترل شرایط محیطی ضروری است. حتی در صنایع غذایی، کاهش فشار و گذرگاه فرعی کمپرسور میتواند نقش مؤثری در بهینهسازی خطوط تولید و جلوگیری از اتلاف مواد اولیه داشته باشد.
کاربردهای صنعتی
سیستمهای بایپس و کاهش فشار در صنایع مختلف کاربرد گستردهای دارند، از جمله:
صنایع نفت و گاز
مدیریت جریان گازهای هیدروکربنی و جلوگیری از اتلاف یا نشت آنها.
صنایع پتروشیمی
کنترل فرآیندهای حساس و حفظ پایداری فشار سیستم.
صنایع داروسازی
حفظ شرایط ایمن و کنترل دقیق گازهای مورد استفاده در فرآیند تولید.
صنایع غذایی
بهینهسازی عملکرد خطوط تولید و کاهش اتلاف مواد.
نیروگاهها و صنایع سنگین
بهبود کنترل فرآیند و افزایش بهرهوری تجهیزات جانبی.
سوالات متداول
تفاوت اصلی گذرگاه فرعی و کاهش فشار ورودی چیست؟
در روش کاهش فشار، جریان ورودی کمپرسور محدود میشود تا ظرفیت کاهش یابد؛ اما در سیستم بایپس بخشی از جریان خروجی مجدداً به ورودی بازگردانده میشود و از هدررفت گاز جلوگیری میکند.
آیا سیستم بایپس باعث کاهش مصرف انرژی میشود؟
هدف اصلی سیستم بایپس کاهش مصرف انرژی نیست، بلکه جلوگیری از اتلاف گاز و حفظ پایداری فرآیند است.
در چه صنایعی از گذرگاه فرعی استفاده میشود؟
این سیستم بیشتر در صنایع نفت و گاز، پتروشیمی، داروسازی و سایر فرآیندهایی که با گازهای ارزشمند یا خطرناک سروکار دارند مورد استفاده قرار میگیرد.
آینده سیستمهای فشردهسازی با کاهش فشار و گذرگاه فرعی کمپرسور هوشمند
در نهایت میتوان گفت که کاهش فشار و گذرگاه فرعی کمپرسور نه تنها بهعنوان یک ابزار کنترلی ساده مطرح نیست، بلکه بخشی جداییناپذیر از طراحیهای مدرن در سیستمهای فشردهسازی به شمار میآید. با ترکیب این دو رویکرد، میتوان راندمان کلی را افزایش داد، هزینهها را مدیریت کرد و در عین حال ایمنی فرایند را تضمین نمود. آینده این حوزه به سمت استفاده گستردهتر از سیستمهای هوشمند پیش میرود؛ جایی که کاهش فشار و گذرگاه فرعی کمپرسور با کمک الگوریتمهای پیشبینی و کنترل خودکار، بهترین شرایط کاری را برای هر نوع فرآیند صنعتی فراهم خواهند کرد.
نتیجهگیری
کاهش فشار ورودی و گذرگاه فرعی دو روش مهم برای کنترل ظرفیت کمپرسور هستند که هر کدام مزایا و محدودیتهای خاص خود را دارند. کاهش فشار روشی ساده و اقتصادی برای تنظیم جریان محسوب میشود، اما میتواند راندمان انرژی را کاهش دهد. در مقابل، سیستم بایپس با بازگرداندن بخشی از جریان به ورودی، گزینهای مناسب برای فرآیندهایی است که با گازهای ارزشمند یا خطرناک سروکار دارند.
انتخاب صحیح این روشها باید بر اساس نوع کمپرسور، شرایط فرآیند، هزینه انرژی و اهداف بهرهبرداری انجام شود تا بهترین عملکرد و بالاترین راندمان در سیستم فشردهسازی حاصل گردد.
