کمپرسور اسکرول

آشنایی با عملکرد، اجزا، مزایا، کاربردها و نحوه انتخاب کمپرسور اسکرول

(Scroll compressors)

مقدمه

در بسیاری از صنایع، کیفیت هوای فشرده اهمیت بسیار بیشتری از فشار یا دبی آن دارد. در صنایعی مانند تجهیزات پزشکی، داروسازی، صنایع غذایی، آزمایشگاه‌ها و تولید قطعات الکترونیکی، حتی مقدار بسیار کمی روغن در هوای فشرده می‌تواند موجب کاهش کیفیت محصول، آسیب به تجهیزات یا توقف فرآیند تولید شود. به همین دلیل، استفاده از کمپرسورهایی که بتوانند هوای فشرده‌ای پاک، یکنواخت و بدون آلودگی تولید کنند، اهمیت ویژه‌ای دارد.

یکی از بهترین گزینه‌ها برای این کاربردها، کمپرسور اسکرول (Scroll Compressor) است. این نوع کمپرسور که در گروه کمپرسورهای جابه‌جایی مثبت قرار می‌گیرد، با استفاده از دو مارپیچ درگیر با یکدیگر، هوا را بدون حرکت رفت و برگشتی و با حداقل لرزش متراکم می‌کند. نتیجه این طراحی، تولید هوای فشرده‌ای یکنواخت، کم‌صدا و با راندمان مناسب است.

برخلاف کمپرسورهای پیستونی که فرآیند تراکم به‌صورت ضربه‌ای انجام می‌شود، در کمپرسور اسکرول عملیات فشرده‌سازی کاملاً پیوسته است. همین ویژگی باعث شده این کمپرسورها صدای بسیار کمی تولید کنند و استهلاک قطعات متحرک نیز کاهش یابد.

امروزه کمپرسورهای اسکرول در سیستم‌های تهویه مطبوع (HVAC)، تجهیزات پزشکی، آزمایشگاه‌ها، صنایع غذایی، خطوط بسته‌بندی، صنایع الکترونیک و بسیاری از کاربردهایی که به هوای بدون روغن نیاز دارند، مورد استفاده قرار می‌گیرند.

در این مقاله با نحوه عملکرد، اجزای اصلی، مزایا، محدودیت‌ها، کاربردهای صنعتی، نکات مهم انتخاب و نگهداری کمپرسور اسکرول آشنا خواهیم شد.

کمپرسور اسکرول چیست؟

کمپرسور اسکرول یکی از انواع کمپرسورهای جابه‌جایی مثبت است که فرآیند فشرده‌سازی هوا یا گاز را با استفاده از دو مارپیچ (Scroll) انجام می‌دهد. یکی از این مارپیچ‌ها ثابت است و مارپیچ دیگر با حرکت مداری (Orbiting Motion) در اطراف آن حرکت می‌کند.

با حرکت مارپیچ متحرک، حجم حفره‌های ایجادشده بین دو مارپیچ به‌تدریج کاهش پیدا می‌کند. در نتیجه، هوای ورودی بدون ایجاد ضربه یا نوسان فشرده شده و در مرکز مارپیچ‌ها با فشار بالاتر از کمپرسور خارج می‌شود.

یکی از مهم‌ترین تفاوت‌های کمپرسور اسکرول با سایر کمپرسورها، حذف حرکت رفت و برگشتی است. این موضوع موجب کاهش لرزش، کاهش صدا، افزایش راندمان و کاهش استهلاک قطعات می‌شود.

به دلیل همین ویژگی‌ها، کمپرسور اسکرول به‌عنوان یکی از بهترین گزینه‌ها برای تولید هوای فشرده تمیز و پایدار شناخته می‌شود.

کمپرسور اسکرول چگونه کار می‌کند؟

اساس عملکرد کمپرسور اسکرول بر کاهش تدریجی حجم هوای محبوس بین دو مارپیچ است.

ابتدا هوا از قسمت بیرونی مارپیچ‌ها وارد محفظه‌های ایجادشده میان دو اسکرول می‌شود. سپس با حرکت مداری مارپیچ متحرک، این محفظه‌ها به‌آرامی به سمت مرکز حرکت می‌کنند. هم‌زمان با این حرکت، حجم آن‌ها کاهش یافته و فشار هوا به‌صورت پیوسته افزایش پیدا می‌کند.

در نهایت، هوای فشرده از دریچه خروجی که در مرکز مجموعه قرار دارد خارج می‌شود.

از آنجا که این فرآیند به‌صورت مداوم و بدون قطع شدن انجام می‌شود، جریان هوای خروجی کاملاً یکنواخت است و برخلاف کمپرسورهای پیستونی، نوسانات فشار بسیار کمی دارد.

در بسیاری از مدل‌ها نیز طراحی به‌گونه‌ای انجام شده است که نشتی داخلی به حداقل برسد و راندمان حجمی دستگاه افزایش یابد.

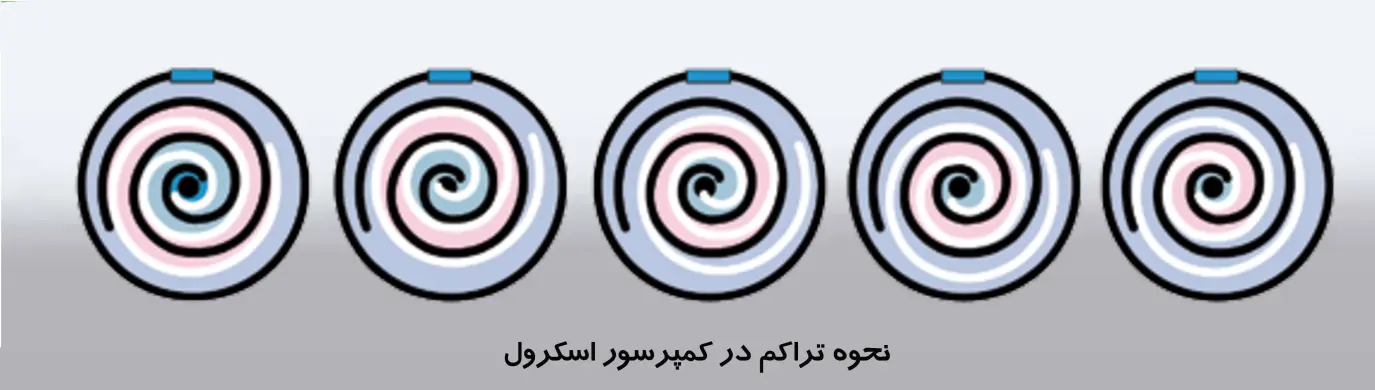

مراحل عملکرد کمپرسور اسکرول

عملکرد کمپرسور اسکرول مبتنی بر اصل جابه‌جایی مثبت است. با چرخش مارپیچ دوار، حجم محفظه‌های هوا کاهش یافته و هوا یا گاز به تدریج فشرده می‌شود. این فرآیند باعث تولید جریان یکنواخت و بدون ضربه می‌شود. هر ۲.۵ دور چرخش مارپیچ یک چرخه تراکم کامل ایجاد می‌کند که جریان هوا را به صورت ثابت و پایدار فراهم می‌آورد.

یکی از ویژگی‌های مهم کمپرسور اسکرول، عملکرد بی‌صدا و بدون لرزش آن است. بر خلاف کمپرسورهای پیستونی، تغییر گشتاور در طول چرخه تراکم وجود ندارد و در نتیجه ارتعاش و صدا به حداقل می‌رسد. این ویژگی‌ها کمپرسور اسکرول را به گزینه‌ای ایده‌آل برای کاربردهای خانگی، تهویه مطبوع، صنایع دارویی و تجهیزات پزشکی تبدیل کرده است.

فرآیند فشرده‌سازی در یک کمپرسور اسکرول معمولاً در پنج مرحله انجام می‌شود:

۱. مکش هوا

هوای محیط از طریق ورودی کمپرسور وارد فضای بین دو مارپیچ می‌شود.

۲. تشکیل محفظه‌های هوا

با شروع حرکت مداری مارپیچ متحرک، چندین محفظه بسته بین دو مارپیچ تشکیل می‌شود که هوای ورودی را در خود نگه می‌دارند.

۳. کاهش تدریجی حجم

با ادامه حرکت مارپیچ، این محفظه‌ها به سمت مرکز حرکت کرده و حجم آن‌ها به‌تدریج کاهش پیدا می‌کند. این کاهش حجم باعث افزایش فشار هوا می‌شود.

۴. فشرده‌سازی نهایی

در نزدیکی مرکز مارپیچ‌ها، هوا به فشار نهایی مورد نظر می‌رسد و آماده خروج از کمپرسور می‌شود.

۵. تخلیه هوای فشرده

در مرحله پایانی، هوای فشرده از دریچه خروجی خارج شده و به مخزن ذخیره یا شبکه هوای فشرده منتقل می‌شود.

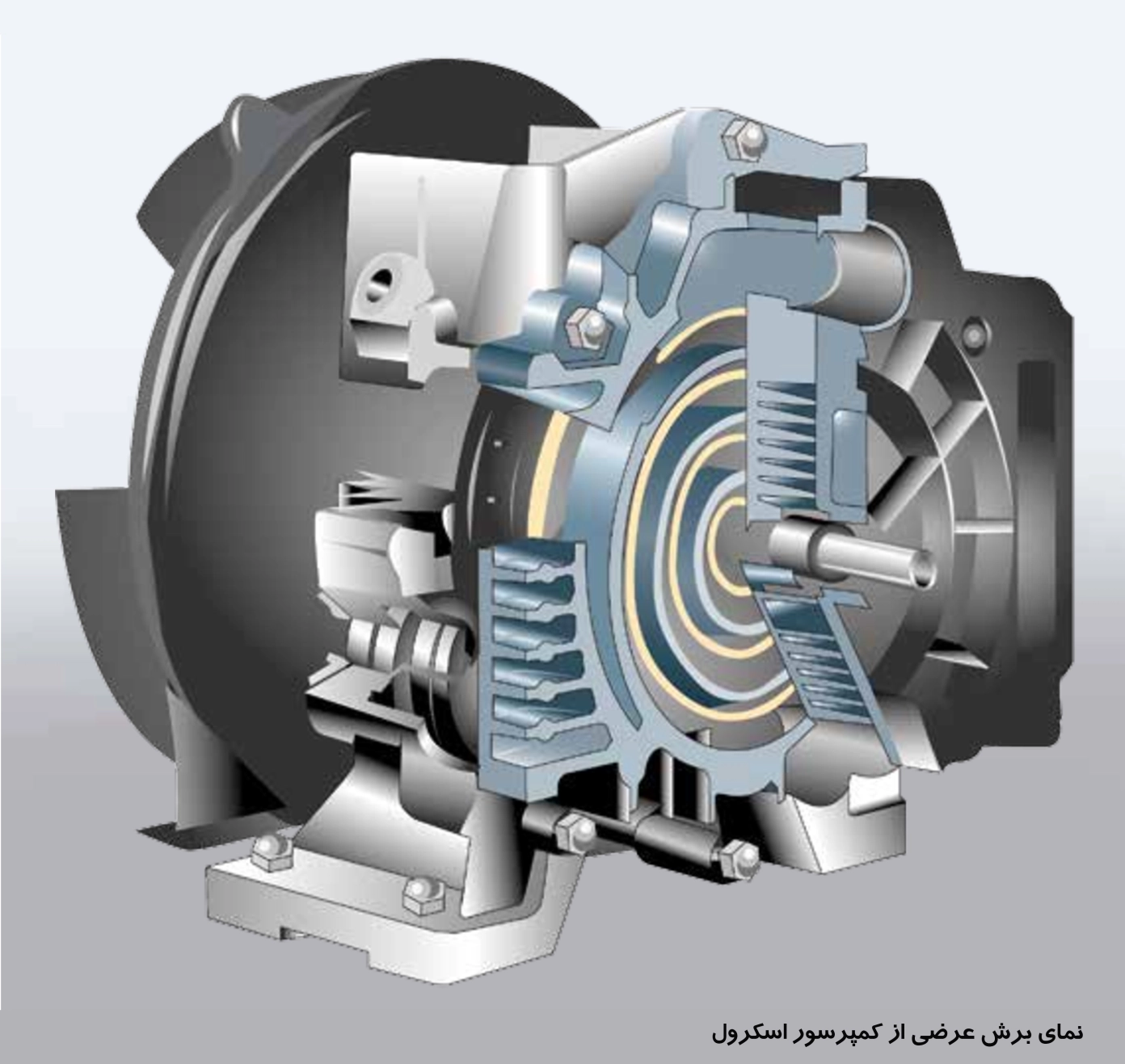

اجزای اصلی کمپرسور اسکرول

واحد هواساز کمپرسور اسکرول شامل دو مارپیچ است؛ یکی ثابت و دیگری دوار که حول مرکز مارپیچ ثابت حرکت می‌کند. حرکت مارپیچ دوار توسط یک میل‌لنگ با کورس کوتاه هدایت می‌شود و سبب جابه‌جایی گریز از مرکز می‌گردد. ورودی هوا در بالای پوسته واحد هواساز قرار دارد و هنگام چرخش مارپیچ دوار، هوا به داخل محفظه‌ها کشیده می‌شود. در ادامه، هوا به تدریج در محفظه‌های کاهش حجم فشرده شده و به سمت دریچه خروجی و شیر یک‌طرفه هدایت می‌شود.

به دلیل اختلاف فشار پایین بین محفظه‌های هوا و اختلاف فشار اصلی بین ورودی و خروجی، میزان نشتی داخلی به حداقل می‌رسد. این طراحی دقیق باعث می‌شود کمپرسور اسکرول در فرآیندهای حساس و کاربردهایی که نیاز به هوای پاک دارند، بسیار مناسب باشد.

کمپرسور اسکرول از مجموعه‌ای از قطعات مکانیکی و کنترلی تشکیل شده است که هر یک نقش مهمی در عملکرد دستگاه دارند.

مارپیچ ثابت (Fixed Scroll)

این قطعه به بدنه کمپرسور متصل است و مسیر اصلی فشرده‌سازی هوا را تشکیل می‌دهد.

مارپیچ متحرک (Orbiting Scroll)

مارپیچ متحرک بدون چرخش کامل، به‌صورت مداری حرکت می‌کند و با تغییر حجم محفظه‌های هوا، فرآیند تراکم را انجام می‌دهد.

مکانیزم محرک (میل‌لنگ یا اکسنتر)

حرکت دورانی موتور را به حرکت مداری مارپیچ متحرک تبدیل می‌کند.

موتور الکتریکی

نیروی لازم برای حرکت مجموعه اسکرول را تأمین می‌کند و معمولاً به‌صورت کوپل مستقیم به مکانیزم محرک متصل است.

یاتاقان‌ها

حرکت نرم و دقیق قطعات را تضمین کرده و از ایجاد اصطکاک و سایش بیش از حد جلوگیری می‌کنند.

سیستم آب‌بندی

برای جلوگیری از نشتی هوا بین محفظه‌های تراکم و حفظ راندمان کمپرسور به‌کار می‌رود.

سیستم خنک‌کاری

در برخی مدل‌ها از سیستم هواخنک و در مدل‌های صنعتی بزرگ‌تر از سیستم آب‌خنک استفاده می‌شود تا دمای کمپرسور در محدوده مناسب باقی بماند.

مزایای کمپرسور اسکرول

کمپرسور اسکرول به دلیل طراحی متفاوت خود، مزایای متعددی نسبت به بسیاری از کمپرسورهای جابه‌جایی مثبت دارد و به همین دلیل در صنایع حساس کاربرد گسترده‌ای پیدا کرده است.

مهم‌ترین مزایای این کمپرسورها عبارت‌اند از:

• تولید هوای فشرده بدون روغن (Oil-Free): در بسیاری از مدل‌ها، فرآیند تراکم بدون تماس روغن با هوای فشرده انجام می‌شود و هوای خروجی برای صنایع پزشکی، دارویی، غذایی و الکترونیک مناسب است.

• صدای بسیار کم: نبود حرکت رفت و برگشتی باعث کاهش چشمگیر لرزش و نویز می‌شود و امکان استفاده از دستگاه در محیط‌های حساس به صدا را فراهم می‌کند.

• جریان هوای یکنواخت: فرآیند تراکم به‌صورت پیوسته انجام می‌شود و نوسانات فشار خروجی بسیار کمتر از کمپرسورهای پیستونی است.

• استهلاک پایین: تعداد کم قطعات متحرک موجب کاهش اصطکاک، افزایش طول عمر دستگاه و کاهش هزینه‌های تعمیرات می‌شود.

• ابعاد جمع‌وجور: طراحی فشرده این کمپرسورها باعث می‌شود فضای نصب کمتری نسبت به بسیاری از مدل‌های مشابه نیاز داشته باشند.

کاربردهای کمپرسور اسکرول

به دلیل تولید هوای فشرده پاک، عملکرد آرام و قابلیت اطمینان بالا، کمپرسورهای اسکرول در صنایع مختلف مورد استفاده قرار می‌گیرند.

از مهم‌ترین کاربردهای آن می‌توان به موارد زیر اشاره کرد:

• سیستم‌های تهویه مطبوع و تجهیزات HVAC
• صنایع پزشکی و بیمارستان‌ها
• صنایع داروسازی
• صنایع غذایی و بسته‌بندی
• آزمایشگاه‌ها و مراکز تحقیقاتی
• صنایع الکترونیک و تولید نیمه‌هادی‌ها
• تجهیزات دندانپزشکی
• خطوط تولیدی که به هوای بدون روغن نیاز دارند

این کمپرسورها معمولاً برای کاربردهایی با دبی کم تا متوسط بهترین انتخاب هستند و در فرآیندهایی که کیفیت هوای فشرده اهمیت بالایی دارد، عملکرد بسیار مطلوبی ارائه می‌کنند.

محدودیت‌های کمپرسور اسکرول

با وجود مزایای متعدد، کمپرسور اسکرول برای همه کاربردها مناسب نیست و پیش از انتخاب باید محدودیت‌های آن نیز در نظر گرفته شود.

مهم‌ترین محدودیت‌های این کمپرسورها عبارت‌اند از:

• مناسب نبودن برای دبی‌های بسیار بالا
• هزینه اولیه بیشتر نسبت به برخی کمپرسورهای پیستونی
• حساسیت بیشتر به ورود گردوغبار و ذرات معلق
• هزینه بالاتر تعمیر مجموعه مارپیچ در صورت آسیب‌دیدگی
• محدودیت در دستیابی به فشارهای بسیار بالا نسبت به کمپرسورهای پیستونی

به همین دلیل، انتخاب کمپرسور اسکرول باید متناسب با شرایط کاری، ظرفیت مورد نیاز و نوع فرآیند انجام شود.

مقایسه کمپرسور اسکرول با سایر کمپرسورها

هر نوع کمپرسور برای کاربرد مشخصی طراحی شده است و انتخاب مناسب به نیاز سیستم بستگی دارد.

در بسیاری از کاربردهای حساس، کمپرسور اسکرول به دلیل تولید هوای پاک و عملکرد کم‌صدا، گزینه مناسب‌تری نسبت به سایر انواع کمپرسورها محسوب می‌شود.

نکات مهم در انتخاب کمپرسور اسکرول

برای انتخاب یک کمپرسور اسکرول مناسب، باید چند عامل اصلی بررسی شود:

• دبی هوای مورد نیاز
• فشار کاری سیستم
• کیفیت هوای مورد نیاز (Oil-Free یا روغنی)
• تعداد ساعات کار روزانه
• شرایط محیط نصب
• میزان مصرف انرژی
• هزینه‌های نگهداری و سرویس

انتخاب ظرفیت مناسب علاوه بر افزایش راندمان، از روشن و خاموش شدن مکرر دستگاه جلوگیری کرده و عمر مفید کمپرسور را افزایش می‌دهد.

نگهداری و سرویس کمپرسور اسکرول

اگرچه کمپرسورهای اسکرول نسبت به بسیاری از کمپرسورها نیاز کمتری به تعمیرات دارند، اما سرویس منظم همچنان برای حفظ عملکرد بهینه آن‌ها ضروری است.

مهم‌ترین اقدامات نگهداری عبارت‌اند از:

• بررسی وضعیت مارپیچ‌ها و یاتاقان‌ها
• کنترل فیلتر هوای ورودی و تعویض به‌موقع آن
• بررسی سیستم خنک‌کاری
• کنترل فشار و دمای کاری دستگاه
• بازدید از اتصالات و نشتی‌های احتمالی
• بررسی عملکرد سیستم‌های حفاظتی و کنترلی

اجرای برنامه سرویس دوره‌ای باعث افزایش طول عمر کمپرسور، کاهش مصرف انرژی و جلوگیری از توقف‌های ناخواسته خواهد شد.

انتخاب نوع کمپرسور باید بر اساس کیفیت هوای مورد نیاز، میزان صدا، ظرفیت مصرف و شرایط کاری انجام شود. جدول زیر به تصمیم‌گیری سریع کمک می‌کند.

اشتباهات رایج در استفاده از کمپرسور اسکرول

• انتخاب ظرفیت کمتر از نیاز واقعی سیستم

• نصب دستگاه در محیط‌های بسیار گرم و بدون تهویه

• عدم تعویض به‌ موقع فیلتر هوا

• بی‌توجهی به هشدارهای دما و فشار

• ورود گردوغبار و ذرات معلق به کمپرسور

• خاموش و روشن کردن مکرر دستگاه

  نکته مهم:

بخش زیادی از خرابی‌های کمپرسورهای اسکرول ناشی از فیلتر نامناسب و تهویه ضعیف است، نه نقص ذاتی دستگاه.

فناوری‌های جدید در کمپرسورهای اسکرول

در سال‌های اخیر، فناوری ساخت کمپرسورهای اسکرول پیشرفت قابل توجهی داشته است. استفاده از مواد مقاوم‌تر، طراحی بهینه مارپیچ‌ها و سامانه‌های کنترل هوشمند، عملکرد این تجهیزات را بهبود داده است.

برخی از مهم‌ترین فناوری‌های جدید عبارت‌اند از:

• اینورتر (Variable Speed Drive) برای تنظیم دور موتور و کاهش مصرف انرژی
• سیستم‌های پایش هوشمند فشار، دما و ساعات کارکرد
• طراحی مارپیچ‌های دقیق با نشتی داخلی کمتر
• موتورهای الکتریکی با راندمان بالا
• سیستم‌های کاهش صدا و لرزش
• بهینه‌سازی مصرف انرژی مطابق استانداردهای جدید

این فناوری‌ها موجب افزایش راندمان، کاهش هزینه‌های بهره‌برداری و افزایش قابلیت اطمینان کمپرسورهای اسکرول شده‌اند.

اهمیت کمپرسور اسکرول در صنعت

امروزه کمپرسورهای اسکرول به یکی از تجهیزات مهم در سیستم‌های هوای فشرده تبدیل شده‌اند. ترکیب ویژگی‌هایی مانند تولید هوای بدون روغن، صدای کم، لرزش پایین و هزینه نگهداری مناسب باعث شده است این کمپرسورها در بسیاری از صنایع حساس جایگزین مناسبی برای کمپرسورهای پیستونی باشند.

در کاربردهایی که کیفیت هوای فشرده اهمیت بالایی دارد، استفاده از کمپرسور اسکرول علاوه بر افزایش کیفیت محصول، موجب کاهش هزینه‌های تعمیر تجهیزات پایین‌دستی و افزایش پایداری فرآیند تولید نیز می‌شود.

سوالات متداول درباره کمپرسور اسکرول

جمع‌بندی

کمپرسور اسکرول (Scroll Compressor) یکی از انواع کمپرسورهای جابه‌جایی مثبت است که با استفاده از دو مارپیچ درگیر، هوای فشرده را به‌صورت یکنواخت، کم‌صدا و بدون لرزش تولید می‌کند. طراحی ساده، تعداد کم قطعات متحرک و امکان تولید هوای بدون روغن، این کمپرسورها را به گزینه‌ای ایده‌آل برای صنایع پزشکی، دارویی، غذایی، آزمایشگاهی و سیستم‌های تهویه مطبوع تبدیل کرده است.

اگرچه کمپرسور اسکرول برای فشارها و دبی‌های بسیار بالا مناسب نیست، اما در کاربردهایی که کیفیت هوای فشرده، بهره‌وری انرژی و قابلیت اطمینان اهمیت دارد، یکی از بهترین انتخاب‌ها به شمار می‌رود. انتخاب صحیح ظرفیت، اجرای سرویس‌ های دوره‌ای و استفاده از فناوری‌های نوین کنترلی می‌تواند عملکرد این تجهیزات را بهبود بخشیده و هزینه‌های بهره‌برداری را در بلندمدت کاهش دهد.
