کمپرسور اسکرو VSD

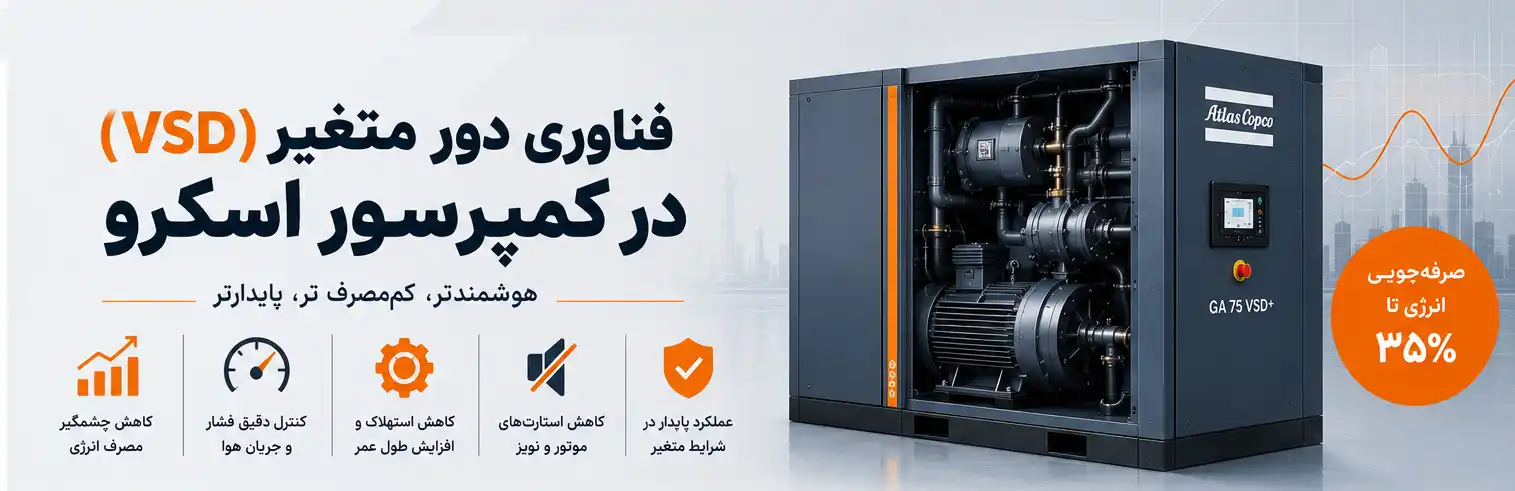

فناوری دور متغیر (VSD) در کمپرسور اسکرو

مقدمه

فناوری دور متغیر (Variable Speed Drive یا VSD) یکی از مهم‌ترین پیشرفت‌های صنعت کمپرسورهای اسکرو در دو دهه اخیر محسوب می‌شود. این فناوری با هدف کاهش مصرف انرژی، افزایش راندمان و تطبیق عملکرد کمپرسور با نیاز واقعی مصرف‌کننده توسعه یافته است. برخلاف کمپرسورهای دور ثابت که همواره با یک سرعت مشخص کار می‌کنند، کمپرسورهای VSD می‌توانند سرعت موتور را متناسب با میزان مصرف هوای فشرده تغییر دهند. همین ویژگی باعث شده است که در بسیاری از کارخانه‌ها، کمپرسورهای دور متغیر به گزینه اول برای کاهش هزینه‌های انرژی تبدیل شوند.

بر اساس گزارش‌های منتشرشده توسط Atlas Copco، Kaeser، Ingersoll Rand و سازمان Compressed Air & Gas Institute (CAGI)، هزینه برق در طول عمر یک کمپرسور معمولاً ۷۰ تا ۸۰ درصد هزینه مالکیت (TCO) را تشکیل می‌دهد. بنابراین کوچک‌ترین بهبود در مصرف انرژی می‌تواند تأثیر قابل توجهی بر هزینه‌های بهره‌برداری داشته باشد.

فناوری VSD چگونه شکل گرفت؟

در گذشته، تقریباً تمام کمپرسورهای اسکرو با موتورهای دور ثابت تولید می‌شدند. این کمپرسورها حتی زمانی که مصرف هوای کارخانه کاهش پیدا می‌کرد نیز با همان سرعت قبلی کار می‌کردند. در چنین شرایطی، کنترل ظرفیت معمولاً از طریق سیستم‌های Load/Unload انجام می‌شد؛ یعنی کمپرسور بین حالت بار و بی‌بار جابه‌جا می‌شد.

اگرچه این روش ساده و قابل اعتماد بود، اما یک مشکل اساسی داشت: در حالت بی‌بار نیز کمپرسور همچنان بخش قابل توجهی از انرژی الکتریکی را مصرف می‌کرد، بدون اینکه هوای مفیدی تولید کند.

برای رفع این مشکل، فناوری Variable Speed Drive معرفی شد. در این سیستم، به‌جای خاموش و روشن شدن مکرر یا ورود به حالت بی‌بار، سرعت موتور به‌صورت پیوسته تنظیم می‌شود تا تنها به اندازه نیاز واقعی کارخانه هوا تولید شود.

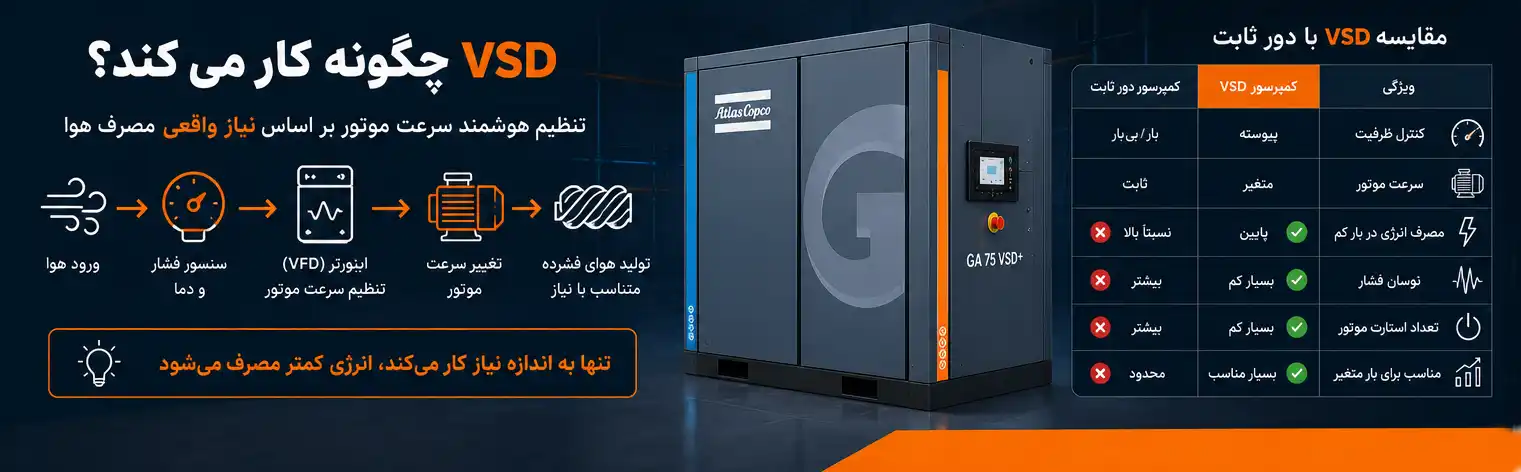

مفهوم دور متغیر چیست؟

در کمپرسورهای VSD، یک اینورتر (Frequency Converter یا Variable Frequency Drive) فرکانس برق ورودی موتور را تغییر می‌دهد. تغییر فرکانس باعث تغییر سرعت چرخش موتور شده و در نتیجه سرعت دوران Airend نیز افزایش یا کاهش پیدا می‌کند.

به بیان ساده:

• مصرف هوای کارخانه افزایش می‌یابد → دور موتور بیشتر می‌شود.
• مصرف هوا کاهش پیدا می‌کند → دور موتور کمتر می‌شود.

این فرآیند به‌صورت کاملاً خودکار و در کسری از ثانیه انجام می‌شود و نیازی به توقف یا راه‌اندازی مجدد کمپرسور وجود ندارد.

اجزای اصلی فناوری VSD

یک کمپرسور دور متغیر معمولاً از اجزای زیر تشکیل شده است:

• موتور الکتریکی با قابلیت کار در دور متغیر
• اینورتر یا درایو فرکانس متغیر (VFD)
• کنترلر هوشمند (PLC)
• سنسورهای فشار و دما
• سیستم کنترل سرعت Airend

همکاری این اجزا باعث می‌شود کمپرسور بتواند فشار شبکه هوای فشرده را با دقت بسیار بالا حفظ کند.

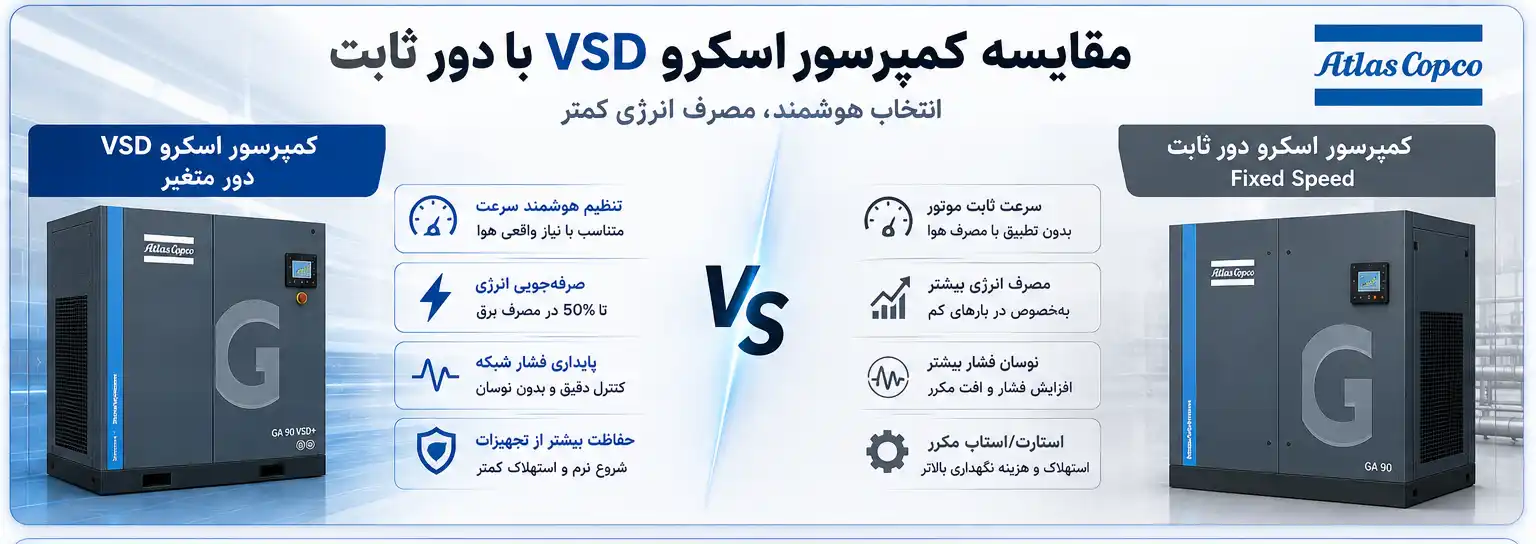

مهم‌ترین تفاوت با کمپرسورهای دور ثابت

در کمپرسورهای دور ثابت، تولید هوا معمولاً به شکل پله‌ای انجام می‌شود؛ یعنی دستگاه یا با ظرفیت کامل کار می‌کند یا وارد حالت بی‌بار می‌شود.

اما در کمپرسورهای VSD ظرفیت تولید هوا به‌صورت پیوسته (Continuous Capacity Control) تنظیم می‌شود. این موضوع باعث می‌شود:

• نوسانات فشار شبکه کاهش یابد.
• تعداد دفعات استارت موتور کمتر شود.
• استهلاک تجهیزات کاهش پیدا کند.
• راندمان کلی سیستم افزایش یابد.

جدول مقایسه فناوری دور متغیر و دور ثابت

Specific Power در کمپرسور اسکرو VSD؛ چرا عملکرد در بار جزئی اهمیت دارد؟

یکی از نکاتی که شرکت‌های Kaeser و Atlas Copco در مقالات فنی خود بر آن تأکید می‌کنند، مفهوم Specific Power در بارهای جزئی (Part Load Specific Power) است. بسیاری تصور می‌کنند تنها مزیت VSD کاهش مصرف برق است، اما واقعیت این است که راندمان تولید هر مترمکعب هوای فشرده نیز در بارهای متغیر بهبود پیدا می‌کند.

در کمپرسورهای دور ثابت، زمانی که ظرفیت مصرف کاهش می‌یابد، انرژی مصرفی به ازای هر واحد هوای تولیدشده افزایش پیدا می‌کند. در مقابل، کمپرسورهای VSD با کاهش هم‌زمان سرعت موتور و میزان تولید هوا، راندمان ویژه خود را در محدوده وسیع‌تری حفظ می‌کنند. این شاخص یکی از معیارهای اصلی مقایسه کمپرسورهای صنعتی در پروژه‌های بزرگ است، اما در منابع فارسی کمتر به آن اشاره شده است.

در این بخش تنها با مفهوم فناوری دور متغیر آشنا شدیم. در ادامه این مقاله، نحوه عملکرد اینورتر، مزایای انرژی، روش محاسبه صرفه‌جویی، محدودیت‌های فناوری VSD و مقایسه آن با کمپرسورهای دور ثابت به‌صورت تخصصی بررسی خواهند شد. همچنین برای درک بهتر هزینه‌های بهره‌برداری، مطالعه صفحه مصرف انرژی و TCO کمپرسور اسکرو و برای آشنایی با ساختار موتور، صفحه اجزای کمپرسور اسکرو نیز پیشنهاد می‌شود.

جمع‌بندی

فناوری دور متغیر یا VSD یکی از مهم‌ترین دستاوردهای صنعت کمپرسورهای اسکرو در زمینه بهینه‌سازی مصرف انرژی است. این فناوری با تنظیم هوشمند سرعت موتور متناسب با میزان مصرف هوای فشرده، علاوه بر کاهش مصرف برق، باعث کاهش نوسانات فشار، استهلاک کمتر تجهیزات و افزایش راندمان سیستم می‌شود. به همین دلیل، امروزه کمپرسورهای VSD در بسیاری از کارخانه‌هایی که بار مصرف متغیر دارند، به عنوان انتخاب اول برای افزایش بهره‌وری و کاهش هزینه‌های عملیاتی شناخته می‌شوند.

نحوه عملکرد اینورتر در کمپرسور اسکرو VSD

فناوری Variable Speed Drive (VSD) یا درایو دور متغیر یکی از مهم‌ترین پیشرفت‌های صنعت کمپرسورهای اسکرو در دو دهه اخیر محسوب می‌شود. قلب این فناوری، تجهیزی به نام اینورتر (Inverter) یا درایو فرکانس متغیر (Variable Frequency Drive – VFD) است که وظیفه دارد سرعت چرخش موتور الکتریکی را متناسب با میزان مصرف واقعی هوای فشرده تنظیم کند. برخلاف کمپرسورهای دور ثابت که موتور همواره با یک سرعت مشخص کار می‌کند، کمپرسورهای VSD می‌توانند سرعت موتور را به‌صورت پیوسته افزایش یا کاهش دهند و دقیقاً به همان میزان هوای موردنیاز سیستم تولید کنند.

این ویژگی علاوه بر کاهش مصرف انرژی، موجب افزایش عمر تجهیزات و بهبود پایداری فشار شبکه هوای فشرده نیز می‌شود.

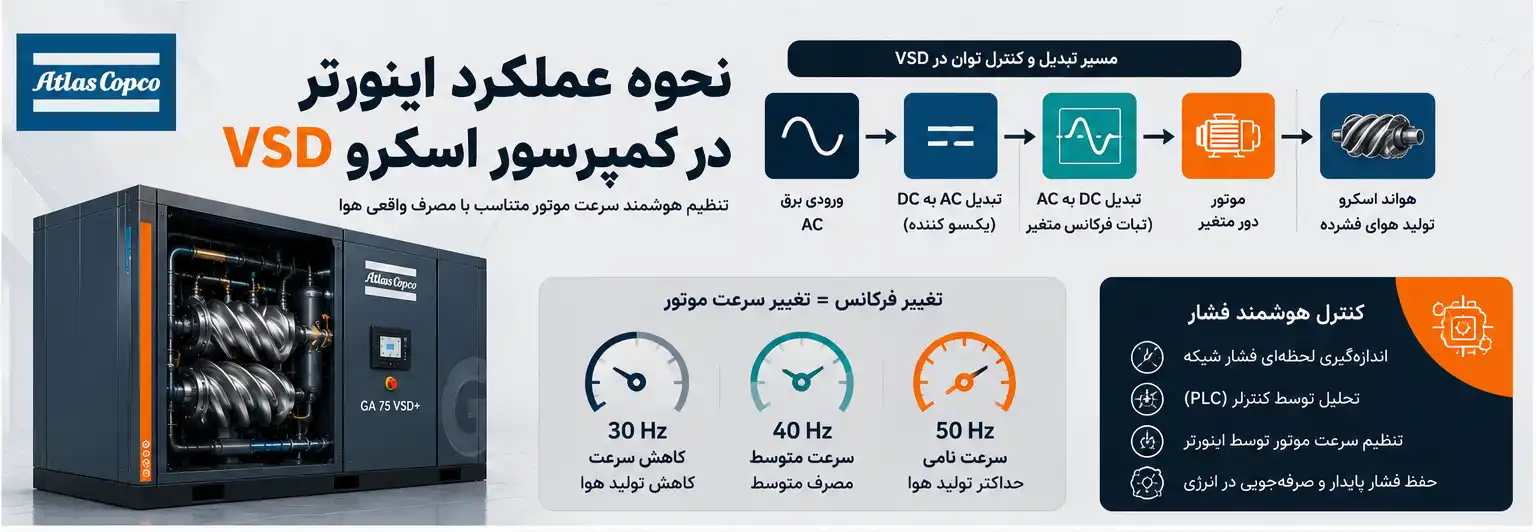

اینورتر چگونه کار می‌کند؟

موتورهای الکتریکی معمولی مستقیماً از برق متناوب (AC) با فرکانس ثابت، معمولاً 50 هرتز یا 60 هرتز، تغذیه می‌شوند. در این شرایط، سرعت چرخش موتور تقریباً ثابت باقی می‌ماند و امکان تغییر آن بدون تجهیزات جانبی وجود ندارد.

اینورتر بین شبکه برق و موتور قرار می‌گیرد و ابتدا برق AC را به جریان مستقیم (DC) تبدیل می‌کند. سپس با استفاده از مدارهای الکترونیکی قدرت، مجدداً جریان متناوبی با فرکانس و ولتاژ قابل تنظیم تولید می‌کند. از آنجا که سرعت موتور تابع فرکانس تغذیه است، با تغییر فرکانس، سرعت موتور نیز تغییر می‌کند.

به‌عنوان مثال:

• فرکانس 50 هرتز → سرعت نامی موتور
• فرکانس 40 هرتز → کاهش سرعت موتور
• فرکانس 30 هرتز → کاهش بیشتر سرعت و کاهش تولید هوا

این تغییرات کاملاً نرم و بدون توقف موتور انجام می‌شوند.

ارتباط اینورتر با مصرف هوای فشرده

در یک کارخانه، میزان مصرف هوای فشرده در ساعات مختلف روز ثابت نیست. روشن و خاموش شدن ماشین‌آلات، تغییر تعداد خطوط تولید یا تغییر شیفت کاری باعث نوسان مصرف هوا می‌شود.

در کمپرسورهای دور ثابت، موتور همواره با حداکثر سرعت کار می‌کند و زمانی که مصرف هوا کاهش می‌یابد، کمپرسور وارد حالت Unload می‌شود. در این حالت، موتور همچنان برق مصرف می‌کند اما هوای مفیدی تولید نمی‌شود.

در کمپرسورهای VSD، کنترلر دائماً فشار شبکه را از طریق سنسورها اندازه‌گیری می‌کند. اگر فشار از مقدار تنظیم‌شده کمتر شود، اینورتر سرعت موتور را افزایش می‌دهد و در صورت کاهش مصرف هوا، سرعت موتور را کاهش می‌دهد. به این ترتیب، تولید هوا تقریباً همیشه با میزان مصرف واقعی هماهنگ است.

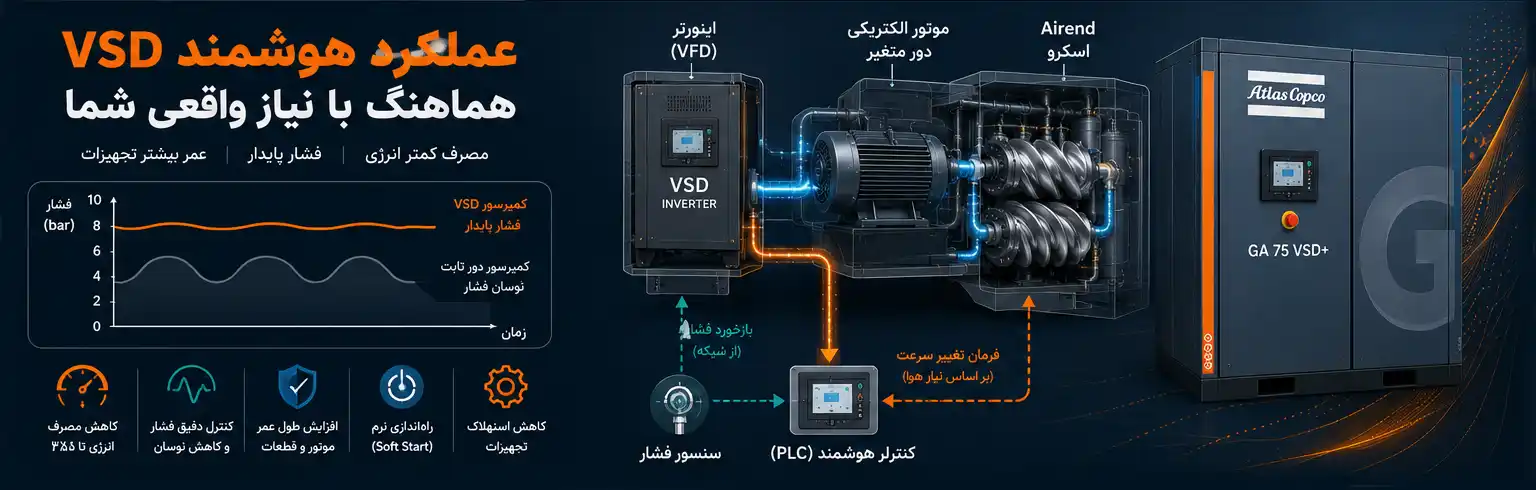

اجزای اصلی سیستم کنترل اینورتر

عملکرد صحیح سیستم VSD حاصل همکاری چندین بخش است:

• سنسور فشار: اندازه‌گیری لحظه‌ای فشار شبکه
• کنترلر یا PLC: تحلیل اطلاعات سنسورها و تعیین سرعت مناسب موتور
• اینورتر (VFD): تنظیم فرکانس و ولتاژ خروجی
• موتور الکتریکی: تغییر سرعت متناسب با فرمان اینورتر
• Airend: تولید هوای فشرده با سرعت متغیر

این ارتباط باعث می‌شود کمپرسور بتواند بدون شوک مکانیکی و با دقت بالا به تغییرات مصرف هوا پاسخ دهد.

مزایای عملکرد تدریجی اینورتر

یکی از ویژگی‌های مهم اینورتر، راه‌اندازی نرم (Soft Start) است.

در کمپرسورهای دور ثابت، هنگام استارت موتور، جریان راه‌اندازی ممکن است تا ۶ یا ۷ برابر جریان نامی افزایش یابد. این موضوع فشار زیادی به موتور، کنتاکتورها و شبکه برق وارد می‌کند.

در کمپرسورهای VSD، اینورتر موتور را به‌آرامی از دور صفر به سرعت موردنیاز می‌رساند. این ویژگی مزایای زیر را به همراه دارد:

• کاهش جریان راه‌اندازی
• کاهش تنش مکانیکی روی کوپلینگ و یاتاقان‌ها
• افزایش عمر موتور
• کاهش افت ولتاژ شبکه برق
• کاهش استهلاک تجهیزات الکتریکی

جدول مقایسه عملکرد کمپرسور دور ثابت و VSD

اینورتر در کمپرسور VSD چگونه سرعت موتور را کنترل می‌کند؟

یکی از نکات مهمی که در مستندات شرکت‌های Atlas Copco، Kaeser و Ingersoll Rand مورد تأکید قرار گرفته، این است که اینورتر تنها سرعت موتور را تغییر نمی‌دهد؛ بلکه موتور را در محدوده‌ای نگه می‌دارد که بیشترین راندمان الکتریکی را داشته باشد.

در کمپرسورهای VSD مدرن، کنترلر علاوه بر فشار شبکه، پارامترهایی مانند دمای موتور، جریان مصرفی، توان لحظه‌ای و حتی الگوی مصرف کارخانه را نیز تحلیل می‌کند. برخی مدل‌های جدید از الگوریتم‌های هوشمند برای پیش‌بینی تغییرات مصرف هوا استفاده می‌کنند تا قبل از افت فشار، سرعت موتور را تنظیم کنند. این قابلیت که با عنوان Predictive Control شناخته می‌شود، باعث کاهش نوسانات فشار و بهبود راندمان کلی سیستم می‌شود، اما در منابع فارسی کمتر به آن پرداخته شده است.

در این بخش تنها نحوه عملکرد اینورتر بررسی شد. برای آشنایی با مزایای اقتصادی این فناوری، بخش مزایای انرژی کمپرسور VSD را مطالعه کنید.

جمع‌بندی

اینورتر، مهم‌ترین جزء کمپرسورهای اسکرو VSD است که با تنظیم فرکانس و ولتاژ تغذیه موتور، سرعت چرخش آن را متناسب با مصرف واقعی هوای فشرده تغییر می‌دهد. این عملکرد هوشمند باعث حذف سیکل‌های مکرر بار و بی‌باری، کاهش مصرف انرژی، افزایش پایداری فشار شبکه، کاهش استهلاک تجهیزات و بهبود راندمان کلی سیستم می‌شود. به همین دلیل، فناوری VSD امروزه به یکی از مؤثرترین راهکارها برای بهینه‌سازی مصرف انرژی در سیستم‌های هوای فشرده تبدیل شده است.

مزایای انرژی کمپرسور اسکرو VSD

یکی از مهم‌ترین دلایل توسعه کمپرسورهای اسکرو VSD (Variable Speed Drive)، کاهش مصرف انرژی و افزایش بهره‌وری سیستم‌های هوای فشرده است. امروزه در بسیاری از کارخانه‌ها، هزینه برق بخش قابل توجهی از هزینه‌های تولید را تشکیل می‌دهد و از آنجا که کمپرسورهای هوا معمولاً یکی از بزرگ‌ترین مصرف‌کنندگان انرژی الکتریکی هستند، هرگونه بهبود در راندمان آن‌ها می‌تواند صرفه‌جویی مالی قابل توجهی ایجاد کند.

فناوری VSD با تنظیم پیوسته سرعت موتور متناسب با میزان مصرف واقعی هوا، از اتلاف انرژی جلوگیری می‌کند و برخلاف کمپرسورهای دور ثابت، تنها به اندازه نیاز سیستم انرژی مصرف می‌کند. به همین دلیل، بسیاری از شرکت‌های معتبر مانند Atlas Copco، Kaeser، Ingersoll Rand، Gardner Denver و Sullair توسعه محصولات VSD را به یکی از مهم‌ترین محورهای تحقیق و توسعه خود تبدیل کرده‌اند.

حذف کارکرد بدون بار (Unload)

در کمپرسورهای دور ثابت، زمانی که مصرف هوا کاهش پیدا می‌کند، کمپرسور نمی‌تواند سرعت موتور را کم کند. بنابراین وارد حالت Unload یا بی‌باری می‌شود.

در این وضعیت:

• موتور همچنان روشن است.
• بسیاری از قطعات در حال چرخش هستند.
• کمپرسور همچنان برق مصرف می‌کند.
• اما تقریباً هوایی تولید نمی‌شود.

مطالعات انجمن Compressed Air and Gas Institute (CAGI) نشان می‌دهد که یک کمپرسور دور ثابت در حالت بی‌باری ممکن است ۲۰ تا ۴۰ درصد توان نامی موتور را همچنان مصرف کند.

در مقابل، کمپرسور VSD با کاهش سرعت موتور، نیاز به ورود مکرر به حالت بی‌باری را تا حد زیادی حذف می‌کند.

تطبیق تولید هوا با مصرف واقعی

در اغلب کارخانه‌ها، مصرف هوای فشرده در طول شبانه‌روز ثابت نیست.

برای مثال:

• در ابتدای شیفت تولید مصرف افزایش می‌یابد.
• هنگام تعویض شیفت کاهش پیدا می‌کند.
• در ساعات استراحت یا تعطیلی بخشی از خطوط، مصرف به شدت افت می‌کند.
• در زمان راه‌اندازی همزمان چند دستگاه، مصرف دوباره افزایش می‌یابد.

کمپرسور VSD دقیقاً متناسب با این تغییرات، سرعت موتور را تنظیم می‌کند.

در نتیجه:

• فقط هوای موردنیاز تولید می‌شود.
• برق اضافی مصرف نمی‌شود.
• فشار شبکه پایدارتر باقی می‌ماند.

کاهش مصرف برق

مهم‌ترین مزیت اقتصادی کمپرسورهای VSD، کاهش مصرف انرژی الکتریکی است. میزان صرفه‌جویی به شرایط بهره‌برداری بستگی دارد، اما در بسیاری از پروژه‌های صنعتی، کاهش مصرف برق بین ۲۰ تا ۳۵ درصد گزارش شده است و در سیستم‌هایی با نوسان شدید مصرف، این مقدار می‌تواند حتی بیشتر نیز باشد. البته این اعداد تنها زمانی قابل دستیابی هستند که کمپرسور به‌درستی انتخاب شده باشد و الگوی مصرف هوا واقعاً متغیر باشد.

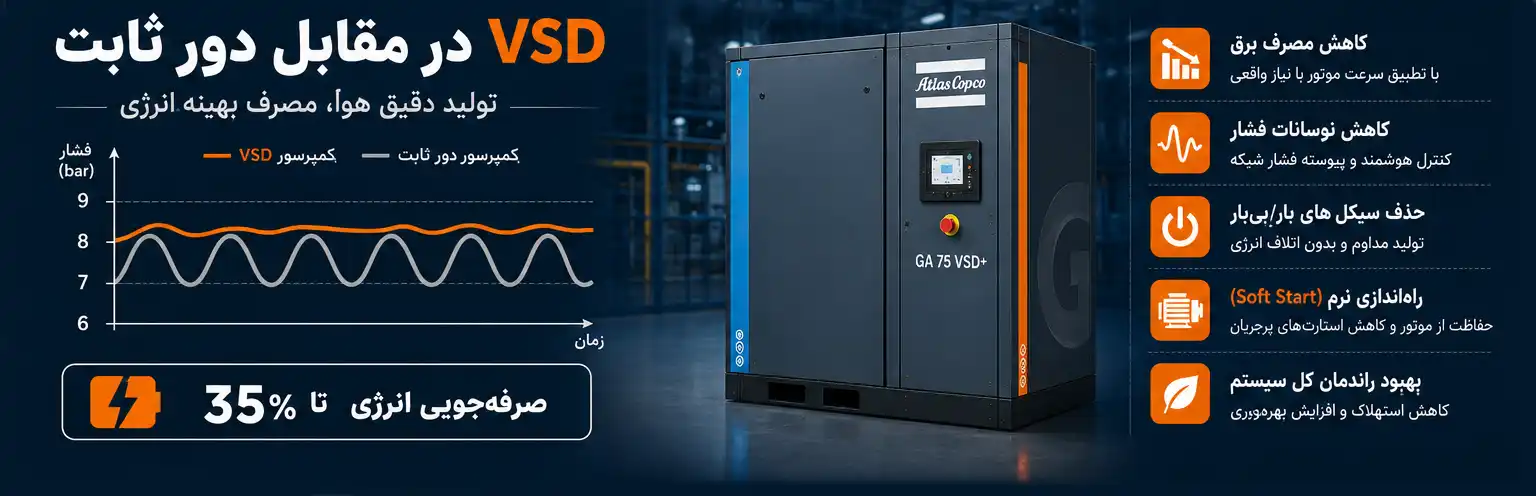

کاهش افت فشار سیستم

کمپرسورهای دور ثابت معمولاً بین دو نقطه فشار مشخص کار می‌کنند.

به عنوان مثال:

• روشن شدن در ۷ بار
• خاموش شدن در ۸ بار

این اختلاف باعث نوسان فشار در شبکه می‌شود.

در کمپرسورهای VSD، کنترل‌کننده به‌صورت لحظه‌ای سرعت موتور را تغییر می‌دهد تا فشار تقریباً ثابت باقی بماند.

این موضوع علاوه بر کاهش مصرف انرژی، باعث عملکرد بهتر تجهیزات پنوماتیکی نیز می‌شود.

کاهش جریان راه‌اندازی

در کمپرسورهای معمولی، هنگام روشن شدن موتور جریان هجومی (Inrush Current) بسیار بالاست.

در کمپرسورهای VSD، اینورتر موتور را به‌صورت نرم راه‌اندازی می‌کند.

مزایای این ویژگی عبارت‌اند از:

• کاهش شوک الکتریکی
• کاهش تنش مکانیکی
• افزایش عمر موتور
• کاهش فشار بر شبکه برق کارخانه

افزایش راندمان کل سیستم

صرفه‌جویی انرژی تنها به خود کمپرسور محدود نمی‌شود.

به دلیل کاهش نوسان فشار:

• نشتی‌های شبکه کاهش می‌یابد.
• عملکرد درایرها بهتر می‌شود.
• تعداد دفعات روشن و خاموش شدن تجهیزات جانبی کمتر می‌شود.
• عمر قطعات مکانیکی افزایش پیدا می‌کند.

در نتیجه راندمان کل سیستم هوای فشرده نیز بهبود پیدا می‌کند.

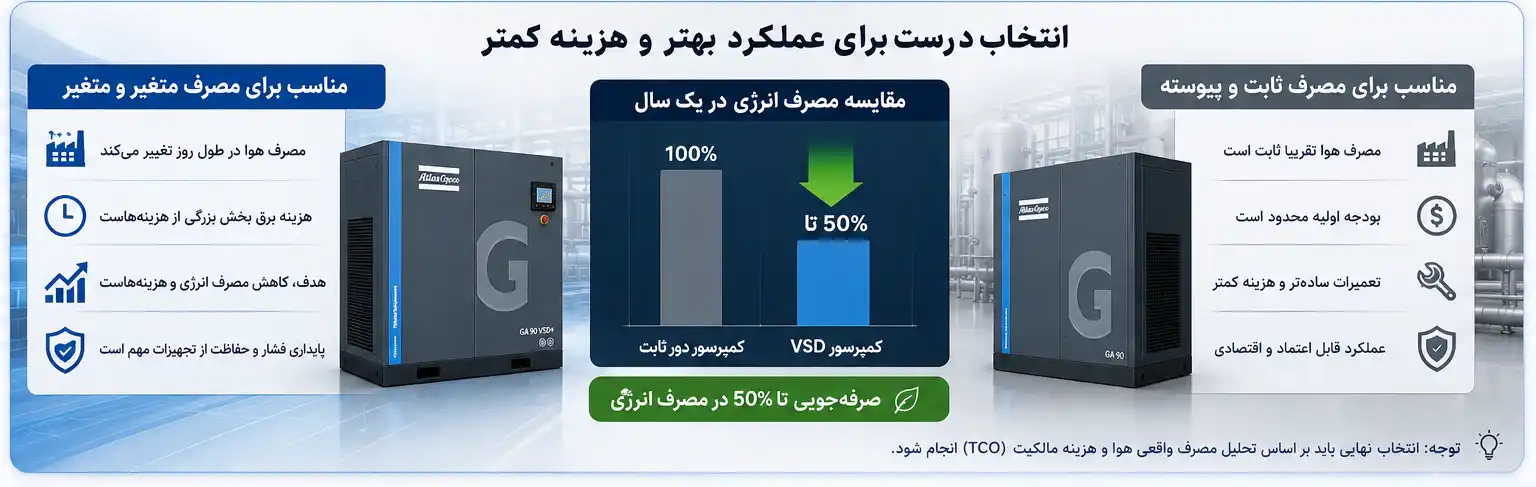

جدول مقایسه مصرف انرژی

مزایای انرژی کمپرسور VSD و نقش الگوی مصرف هوای فشرده

یکی از نکاتی که شرکت‌های Atlas Copco و Kaeser در مستندات فنی خود بر آن تأکید دارند، این است که بیشترین صرفه‌جویی انرژی در کمپرسورهای VSD زمانی حاصل می‌شود که پروفایل مصرف هوا متغیر باشد. اگر یک کارخانه به‌صورت ۲۴ ساعته و با بار کاملاً ثابت از هوای فشرده استفاده کند، اختلاف مصرف انرژی بین کمپرسور VSD و دور ثابت بسیار کمتر خواهد بود.

به همین دلیل، در پروژه‌های حرفه‌ای پیش از انتخاب کمپرسور، از دستگاه‌های Air Flow Data Logger برای ثبت الگوی مصرف هوا استفاده می‌شود. این داده‌ها مشخص می‌کنند که آیا سرمایه‌گذاری روی فناوری VSD از نظر اقتصادی توجیه دارد یا خیر. این مرحله از تحلیل، در بسیاری از پروژه‌های داخلی نادیده گرفته می‌شود، در حالی که یکی از مهم‌ترین عوامل موفقیت پروژه‌های کاهش مصرف انرژی است.

در این بخش تنها مزایای انرژی فناوری VSD بررسی شد. برای آشنایی با نحوه عملکرد اینورتر، بخش نحوه عملکرد اینورتر را مطالعه کنید. اگر قصد دارید میزان صرفه‌جویی مالی این فناوری را محاسبه کنید، بخش محاسبه صرفه‌جویی اطلاعات عملی‌تری ارائه می‌دهد. همچنین برای بررسی کمپرسورهای اسکرو، مطالعه صفحه کمپرسور اسکرو اویل فری  پیشنهاد می‌شود.

جمع‌بندی

مهم‌ترین مزیت کمپرسورهای اسکرو VSD، کاهش مصرف انرژی از طریق تطبیق سرعت موتور با نیاز واقعی سیستم است. حذف کارکرد بدون بار، کاهش جریان راه‌اندازی، تثبیت فشار شبکه، کاهش نوسانات تولید هوا و بهبود راندمان کل سیستم باعث شده است این فناوری به یکی از مؤثرترین راهکارهای کاهش هزینه برق در صنایع تبدیل شود. با این حال، بیشترین بازده اقتصادی زمانی حاصل می‌شود که الگوی مصرف هوای فشرده متغیر باشد و انتخاب کمپرسور بر اساس تحلیل دقیق نیاز واقعی کارخانه انجام گیرد.

کاربردهای کمپرسور اسکرو VSD دور متغیر

کمپرسور اسکرو VSD (Variable Speed Drive) یا دور متغیر، برای کارخانه‌هایی طراحی شده است که میزان مصرف هوای فشرده در آن‌ها در طول شبانه‌روز ثابت نیست. برخلاف کمپرسورهای دور ثابت که تنها با یک سرعت مشخص کار می‌کنند، کمپرسورهای VSD می‌توانند سرعت موتور را متناسب با میزان واقعی مصرف هوا تغییر دهند. همین ویژگی باعث می‌شود این فناوری در بسیاری از صنایع مدرن، علاوه بر کاهش مصرف انرژی، پایداری بیشتری در تأمین فشار شبکه ایجاد کند.

البته کمپرسور VSD برای همه کاربردها بهترین انتخاب نیست. بیشترین مزیت این فناوری زمانی به دست می‌آید که الگوی مصرف هوا دارای نوسان باشد و کمپرسور مجبور نباشد دائماً با ظرفیت صددرصد کار کند.

کارخانه‌هایی با مصرف متغیر

مهم‌ترین کاربرد کمپرسورهای VSD در کارخانه‌هایی است که میزان مصرف هوای فشرده در ساعات مختلف روز تغییر می‌کند.

برای مثال:

• شروع و پایان شیفت‌های کاری
• توقف برخی خطوط تولید
• تغییر تعداد ماشین‌آلات فعال
• افزایش یا کاهش سفارش تولید
• تولید فصلی

در چنین شرایطی کمپرسور دور ثابت معمولاً به‌صورت مکرر بین حالت بار و بی‌باری (Load / Unload) جابه‌جا می‌شود که باعث اتلاف انرژی خواهد شد.

اما کمپرسور VSD سرعت موتور را کاهش یا افزایش می‌دهد و تنها به اندازه نیاز واقعی کارخانه هوا تولید می‌کند.

صنایع غذایی

کارخانه‌های صنایع غذایی معمولاً دارای خطوط بسته‌بندی متعددی هستند که همزمان فعال نیستند.

برای مثال:

• خطوط بطری‌پرکنی
• بسته‌بندی مواد غذایی
• دستگاه‌های پنوماتیکی
• انتقال مواد اولیه

در ساعات مختلف، مصرف هوا تغییر می‌کند.

کمپرسورهای VSD با تطبیق ظرفیت تولید هوا با مصرف واقعی، علاوه بر کاهش هزینه برق، فشار شبکه را نیز پایدار نگه می‌دارند که برای عملکرد دقیق ماشین‌آلات بسته‌بندی اهمیت زیادی دارد.

صنایع دارویی

در صنایع دارویی، ثبات فشار هوای فشرده اهمیت بسیار زیادی دارد.

تجهیزاتی مانند:

• دستگاه‌های پرس قرص
• خطوط بسته‌بندی
• سیستم‌های انتقال مواد
• تجهیزات اتوماسیون

به نوسانات فشار بسیار حساس هستند.

کمپرسورهای VSD می‌توانند بدون ایجاد افت یا افزایش ناگهانی فشار، هوای موردنیاز را تأمین کنند و کیفیت فرآیند تولید را افزایش دهند.

صنایع خودروسازی

کارخانه‌های تولید خودرو از بزرگ‌ترین مصرف‌کنندگان هوای فشرده هستند. در خطوط مونتاژ خودرو، صدها ابزار پنوماتیکی به‌طور همزمان فعالیت می‌کنند اما میزان استفاده از آن‌ها در طول شیفت کاری ثابت نیست. کمپرسورهای VSD با تنظیم لحظه‌ای ظرفیت تولید هوا، علاوه بر کاهش مصرف انرژی، از افت فشار در زمان افزایش مصرف نیز جلوگیری می‌کنند.

صنایع نساجی

در کارخانه‌های نساجی معمولاً تعداد زیادی ماشین با الگوی کاری متفاوت فعالیت می‌کنند. با خاموش یا روشن شدن ماشین‌ها، مصرف هوای فشرده نیز تغییر می‌کند. استفاده از کمپرسور دور متغیر در این صنایع موجب می‌شود انرژی تنها زمانی مصرف شود که واقعاً به تولید هوا نیاز وجود دارد.

کارخانه‌های چندشیفته

یکی از بهترین کاربردهای کمپرسورهای VSD در کارخانه‌هایی است که:

• سه شیفت کاری دارند.
• در شب با ظرفیت پایین‌تر فعالیت می‌کنند.
• روزهای تعطیل تنها بخشی از خطوط فعال است.

در این شرایط کمپرسور بدون نیاز به خاموش و روشن شدن مداوم، سرعت خود را متناسب با مصرف تنظیم می‌کند.

مراکز لجستیک و انبارهای اتوماتیک

در انبارهای هوشمند، سیستم‌های پنوماتیکی به‌صورت متناوب کار می‌کنند.

مصرف هوا معمولاً در طول روز تغییرات زیادی دارد.

کمپرسورهای VSD به دلیل توانایی پاسخ سریع به تغییرات مصرف، انتخاب مناسبی برای این مراکز هستند.

جدول مناسب‌ترین کاربردهای کمپرسور VSD

کاربرد کمپرسور VSD در صنایع؛ چرا تحلیل الگوی مصرف هوا اهمیت دارد؟

یکی از نکاتی که در راهنماهای فنی شرکت‌های Atlas Copco، Kaeser و Gardner Denver به آن اشاره شده، این است که کمپرسور VSD تنها زمانی بیشترین صرفه‌جویی را ایجاد می‌کند که الگوی مصرف هوا به‌درستی تحلیل شده باشد. در برخی کارخانه‌ها، مصرف هوا تقریباً ثابت است و کمپرسور همیشه با ظرفیت نزدیک به صددرصد کار می‌کند.

در چنین شرایطی، اختلاف مصرف برق بین کمپرسور VSD و دور ثابت چندان زیاد نیست و ممکن است بازگشت سرمایه طولانی‌تر شود. به همین دلیل، در پروژه‌های حرفه‌ای پیش از انتخاب کمپرسور VSD، معمولاً Air Demand Analysis یا تحلیل الگوی مصرف هوای فشرده انجام می‌شود. این تحلیل مشخص می‌کند که آیا تغییرات مصرف به اندازه‌ای هست که سرمایه‌گذاری روی فناوری دور متغیر از نظر اقتصادی توجیه داشته باشد یا خیر.

در این بخش تنها کاربردهای کمپرسورهای VSD بررسی شد. اگر می‌خواهید با نحوه عملکرد اینورتر و تغییر دور موتور آشنا شوید، بخش نحوه عملکرد اینورتر را مطالعه کنید. همچنین برای بررسی میزان کاهش هزینه برق، صفحه مصرف انرژی و TCO کمپرسور اسکرو اطلاعات تکمیلی ارائه می‌دهد.

جمع‌بندی

کمپرسورهای اسکرو VSD بیشترین مزیت خود را در کارخانه‌هایی نشان می‌دهند که مصرف هوای فشرده آن‌ها متغیر است. صنایع غذایی، دارویی، خودروسازی، نساجی، مراکز لجستیک و کارخانه‌های چندشیفته از مهم‌ترین کاربردهای این فناوری هستند. با تنظیم خودکار سرعت موتور متناسب با نیاز واقعی شبکه، کمپرسورهای دور متغیر علاوه بر کاهش مصرف انرژی، فشار هوای پایدارتر، استهلاک کمتر و عملکرد بهینه‌تری را فراهم می‌کنند. با این حال، انتخاب این فناوری باید پس از تحلیل دقیق الگوی مصرف هوا انجام شود تا بیشترین بازده اقتصادی از سرمایه‌گذاری حاصل شود.

محاسبه صرفه‌جویی انرژی در کمپرسور اسکرو VSD

یکی از مهم‌ترین دلایل استفاده از کمپرسورهای اسکرو دور متغیر (Variable Speed Drive یا VSD)، کاهش قابل توجه مصرف انرژی است. در بسیاری از واحدهای صنعتی، هزینه برق بیشترین سهم را در هزینه مالکیت (TCO) کمپرسور دارد و حتی ممکن است طی چند سال بهره‌برداری، چندین برابر قیمت خرید دستگاه باشد. به همین دلیل، توانایی کمپرسورهای VSD در تطبیق سرعت موتور با میزان واقعی مصرف هوا، می‌تواند صرفه‌جویی قابل توجهی در هزینه‌های انرژی ایجاد کند.

با این حال، میزان صرفه‌جویی در همه کارخانه‌ها یکسان نیست. مقدار کاهش مصرف برق به عواملی مانند الگوی مصرف هوا، ساعات کاری، قیمت برق، ظرفیت کمپرسور و نحوه طراحی سیستم هوای فشرده بستگی دارد. بنابراین برای تصمیم‌گیری صحیح، باید صرفه‌جویی انرژی بر اساس شرایط واقعی هر مجموعه محاسبه شود.

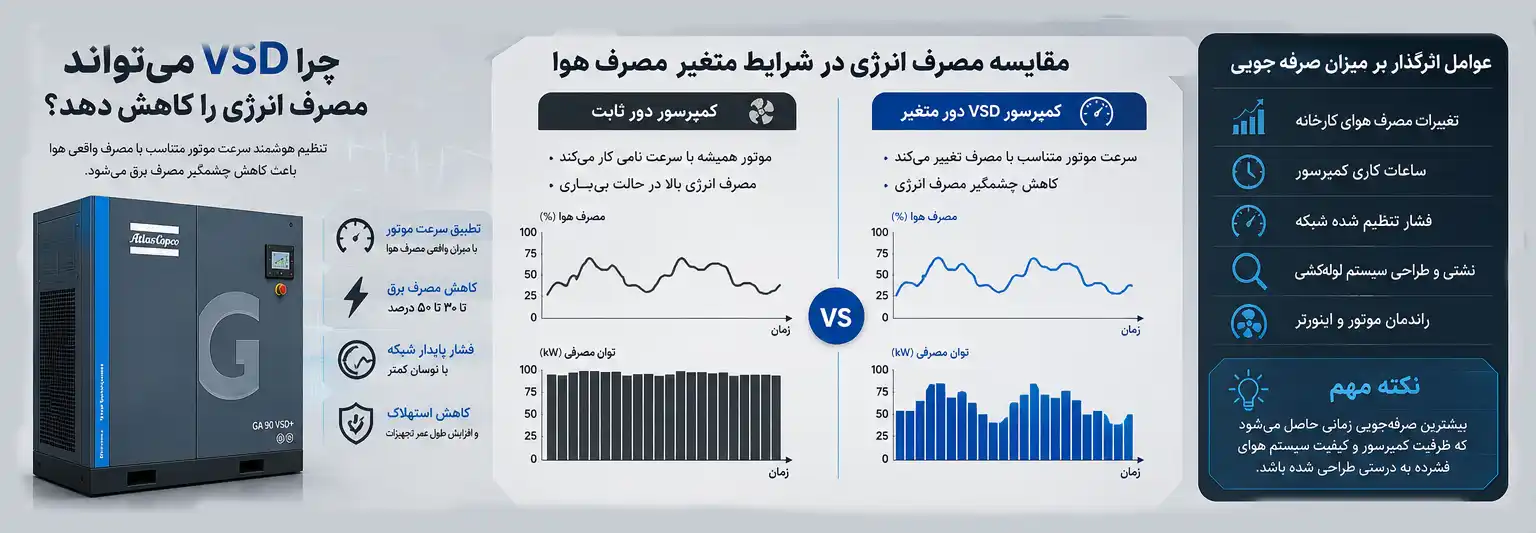

چرا کمپرسور VSD برق کمتری مصرف می‌کند؟

در کمپرسورهای دور ثابت، موتور همواره با سرعت نامی کار می‌کند. حتی زمانی که مصرف هوای کارخانه کاهش می‌یابد، موتور همچنان با همان سرعت به چرخش ادامه می‌دهد و بخش قابل توجهی از انرژی به‌صورت بی‌باری (Unload) مصرف می‌شود.

در مقابل، کمپرسور VSD سرعت موتور را متناسب با میزان مصرف هوا کاهش یا افزایش می‌دهد. در نتیجه:

• هنگام کاهش مصرف هوا، دور موتور کاهش پیدا می‌کند.
• توان مصرفی موتور نیز متناسب با آن کاهش می‌یابد.
• دفعات خاموش و روشن شدن دستگاه کمتر می‌شود.
• فشار شبکه با نوسان کمتری حفظ می‌شود.

همین ویژگی، اساس صرفه‌جویی انرژی در کمپرسورهای دور متغیر است.

فرمول ساده محاسبه هزینه برق کمپرسور

برای برآورد تقریبی هزینه برق سالانه می‌توان از رابطه زیر استفاده کرد:

هزینه برق سالانه = توان موتور (kW) × ساعات کار سالانه × قیمت هر کیلووات‌ساعت برق

به عنوان مثال، اگر یک کمپرسور ۷۵ کیلوواتی سالانه ۴۰۰۰ ساعت کار کند و قیمت هر کیلووات‌ساعت برق ۴۰۰۰ تومان باشد:

۷۵ × ۴۰۰۰ × ۴۰۰۰ = ۱٬۲۰۰٬۰۰۰٬۰۰۰ تومان

این مثال نشان می‌دهد که حتی کاهش ۲۰ تا ۳۰ درصدی مصرف انرژی می‌تواند صرفه‌جویی مالی قابل توجهی ایجاد کند.

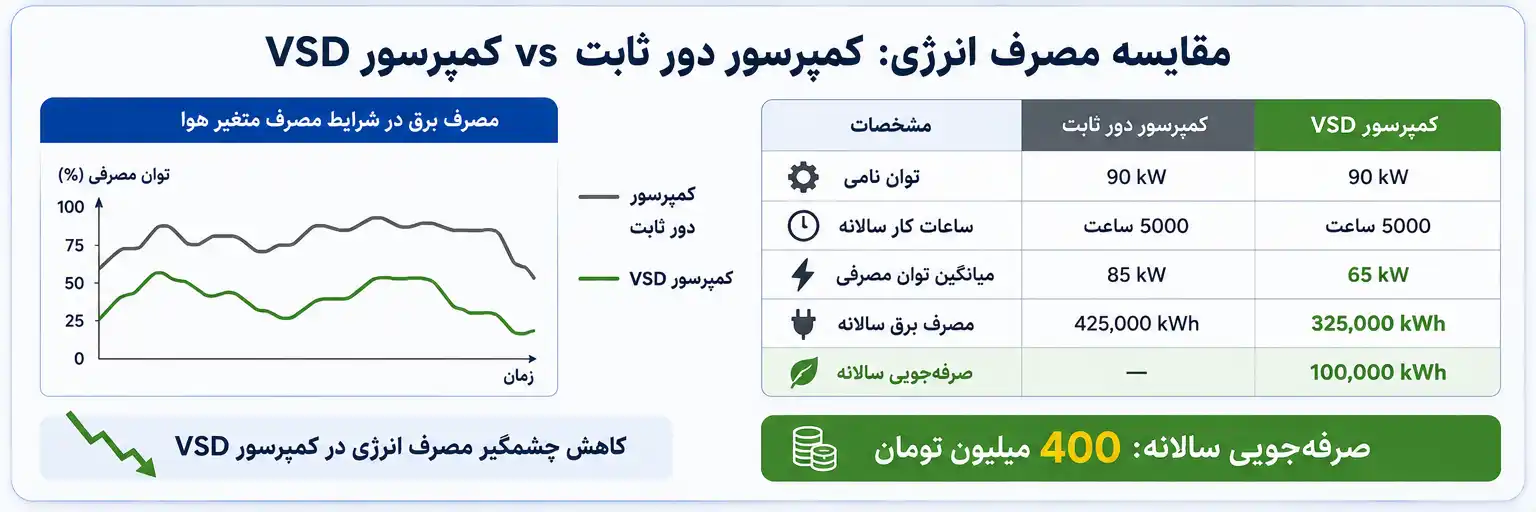

نمونه مقایسه مصرف انرژی

فرض کنید یک کارخانه از کمپرسور ۹۰ کیلوواتی استفاده می‌کند و متوسط مصرف واقعی هوا حدود ۶۵ درصد ظرفیت نامی است.

اگر قیمت هر کیلووات‌ساعت برق ۴۰۰۰ تومان باشد، صرفه‌جویی سالانه برابر خواهد بود با:

۱۰۰,۰۰۰ × ۴۰۰۰ = ۴۰۰ میلیون تومان

این مثال تنها یک محاسبه فرضی است و مقدار واقعی صرفه‌جویی به شرایط بهره‌برداری بستگی دارد.

عوامل مؤثر بر میزان صرفه‌جویی

میزان کاهش مصرف برق در کمپرسورهای VSD تحت تأثیر عوامل مختلفی قرار دارد:

• تغییرات مصرف هوای کارخانه در طول شبانه‌روز
• مدت زمان کار کمپرسور در حالت بی‌باری
• فشار تنظیم‌شده شبکه
• وجود یا عدم وجود نشتی در سیستم هوای فشرده
• ظرفیت صحیح کمپرسور نسبت به نیاز واقعی
• راندمان موتور و اینورتر

هرچه تغییرات مصرف هوا بیشتر باشد، کمپرسور VSD مزیت اقتصادی بیشتری خواهد داشت.

جدول تخمینی میزان صرفه‌جویی

توجه: این اعداد تقریبی هستند و بر اساس اطلاعات منتشرشده توسط تولیدکنندگان معتبر مانند Atlas Copco، Kaeser و Ingersoll Rand ارائه شده‌اند. میزان واقعی صرفه‌جویی باید با اندازه‌گیری شرایط بهره‌برداری هر کارخانه محاسبه شود.

محاسبه صرفه‌جویی انرژی کمپرسور VSD؛ چرا ممیزی سیستم هوای فشرده اهمیت دارد؟

یکی از نکات مهمی که در مستندات Atlas Copco، Kaeser و CompAir به آن اشاره شده، این است که بزرگ‌ترین صرفه‌جویی انرژی همیشه از خرید کمپرسور VSD به دست نمی‌آید، بلکه از تحلیل کامل سیستم هوای فشرده حاصل می‌شود. در بسیاری از کارخانه‌ها، نشتی هوا، افت فشار زیاد در لوله‌کشی، انتخاب ظرفیت نامناسب کمپرسور یا تنظیم فشار بیش از نیاز، باعث هدررفت انرژی می‌شود. در چنین شرایطی، حتی بهترین کمپرسور VSD نیز نمی‌تواند حداکثر راندمان را ایجاد کند. به همین دلیل، تولیدکنندگان معتبر پیش از پیشنهاد کمپرسور VSD، انجام Compressed Air Audit یا ممیزی سیستم هوای فشرده را توصیه می‌کنند تا منشأ واقعی اتلاف انرژی شناسایی شود.

در این بخش، روش محاسبه تقریبی صرفه‌جویی انرژی در کمپرسورهای VSD بررسی شد. برای آشنایی با عملکرد این فناوری، بخش نحوه عملکرد اینورتر را مطالعه کنید. برای انتخاب مناسب‌ترین ظرفیت نیز مطالعه صفحه انتخاب کمپرسور اسکرو پیشنهاد می‌شود.

جمع‌بندی

کمپرسورهای اسکرو VSD با تنظیم سرعت موتور متناسب با مصرف واقعی هوا، می‌توانند مصرف برق را به میزان قابل توجهی کاهش دهند. میزان این صرفه‌جویی به شرایط بهره‌برداری، ساعات کار، الگوی مصرف هوا و طراحی کل سیستم هوای فشرده بستگی دارد. استفاده از محاسبات ساده، بررسی هزینه برق سالانه و انجام ممیزی انرژی پیش از خرید، بهترین روش برای ارزیابی اقتصادی این فناوری است. در بسیاری از صنایع، کاهش مصرف انرژی حاصل از کمپرسورهای VSD می‌تواند طی چند سال، اختلاف قیمت اولیه دستگاه را جبران کرده و هزینه مالکیت را به شکل محسوسی کاهش دهد.

محدودیت‌های کمپرسور اسکرو VSD دور متغیر

کمپرسور اسکرو VSD (Variable Speed Drive) یا کمپرسور دور متغیر، یکی از مهم‌ترین پیشرفت‌های صنعت هوای فشرده در دو دهه اخیر محسوب می‌شود. این فناوری با استفاده از اینورتر، سرعت موتور را متناسب با میزان مصرف هوای فشرده تغییر می‌دهد و در بسیاری از کارخانه‌ها باعث کاهش قابل توجه مصرف برق می‌شود. با این حال، همانند هر فناوری پیشرفته دیگری، کمپرسورهای VSD نیز محدودیت‌هایی دارند که باید پیش از انتخاب و سرمایه‌گذاری مورد توجه قرار گیرند.

شناخت این محدودیت‌ها به معنای ناکارآمد بودن فناوری VSD نیست، بلکه به کاربران کمک می‌کند تشخیص دهند آیا این فناوری برای شرایط کاری آن‌ها مناسب است یا خیر. در بسیاری از پروژه‌ها، کمپرسور دور متغیر بهترین انتخاب است؛ اما در برخی کاربردها، کمپرسور دور ثابت می‌تواند از نظر اقتصادی یا فنی گزینه مناسب‌تری باشد.

هزینه اولیه بالاتر

اولین و مهم‌ترین محدودیت کمپرسورهای VSD، قیمت خرید بالاتر آن‌ها نسبت به مدل‌های دور ثابت است.

دلیل این اختلاف قیمت، استفاده از تجهیزات پیشرفته‌ای مانند:

• اینورتر (Variable Frequency Drive)
• کنترلرهای هوشمند
• سنسورهای دقیق
• سیستم‌های حفاظتی الکترونیکی
• نرم‌افزارهای کنترل سرعت

است.

در بسیاری از برندهای معتبر، قیمت کمپرسور VSD بین ۲۰ تا ۴۰ درصد بیشتر از مدل مشابه دور ثابت است. البته این اختلاف قیمت معمولاً از طریق صرفه‌جویی در مصرف انرژی در چند سال نخست بهره‌برداری جبران می‌شود، اما برای کارخانه‌هایی با ساعات کاری محدود ممکن است بازگشت سرمایه طولانی‌تر باشد.

حساسیت بیشتر به کیفیت برق

یکی از مواردی که در بسیاری از پروژه‌ها نادیده گرفته می‌شود، وابستگی کمپرسورهای VSD به کیفیت شبکه برق است.

اینورتر نسبت به مشکلاتی مانند:

• نوسان ولتاژ
• افت ولتاژ
• اضافه ولتاژ
• هارمونیک‌های شبکه
• قطع و وصل مکرر برق

حساس‌تر از موتورهای معمولی است.

به همین دلیل در کارخانه‌هایی که کیفیت برق مناسب نیست، معمولاً استفاده از تجهیزات حفاظتی مانند Surge Protection، فیلتر هارمونیک یا تثبیت‌کننده ولتاژ توصیه می‌شود.

پیچیدگی بیشتر تعمیرات

در کمپرسورهای دور ثابت، بخش عمده سیستم از تجهیزات مکانیکی تشکیل شده است، اما در کمپرسورهای VSD قسمت قابل توجهی از عملکرد دستگاه به تجهیزات الکترونیکی وابسته است.

در صورت بروز خرابی، ممکن است تعمیر یا عیب‌یابی قطعاتی مانند:

• اینورتر
• برد کنترل
• سنسورهای الکترونیکی
• ماژول‌های ارتباطی

نیازمند نیروی متخصص و تجهیزات ویژه باشد.

به همین دلیل هزینه تعمیرات الکترونیکی معمولاً از کمپرسورهای دور ثابت بیشتر است.

نیاز به تهویه مناسب

یکی از نکات مهم درباره اینورترها، تولید حرارت در هنگام کار است.

اگر تهویه اتاق کمپرسور مناسب نباشد، دمای بالای محیط می‌تواند باعث:

• کاهش عمر اینورتر
• کاهش راندمان
• ایجاد خطاهای حفاظتی
• توقف ناخواسته دستگاه

شود.

شرکت‌هایی مانند Atlas Copco و Kaeser در دستورالعمل‌های نصب خود تأکید می‌کنند که سیستم تهویه مناسب یکی از الزامات اصلی کمپرسورهای VSD است.

عدم صرفه اقتصادی در بار ثابت

بزرگ‌ترین مزیت کمپرسورهای VSD، تطبیق سرعت موتور با میزان مصرف هوا است.اما اگر کارخانه همیشه تقریباً به یک میزان ثابت هوا نیاز داشته باشد، این مزیت عملاً از بین می‌رود. برای مثال اگر کمپرسور به‌طور مداوم با ۹۵ تا ۱۰۰ درصد ظرفیت خود کار کند، تفاوت مصرف انرژی بین مدل دور متغیر و دور ثابت بسیار کم خواهد بود. در چنین شرایطی ممکن است کمپرسور دور ثابت از نظر هزینه سرمایه‌گذاری انتخاب مناسب‌تری باشد.

وابستگی بیشتر به برنامه نگهداری

اگرچه کمپرسورهای VSD از نظر مکانیکی تفاوت زیادی با مدل‌های معمولی ندارند، اما برای حفظ راندمان به موارد زیر وابسته هستند:

• به‌روزرسانی نرم‌افزار کنترلر
• بررسی عملکرد اینورتر
• کنترل دمای قطعات الکترونیکی
• بررسی سلامت فن‌های خنک‌کننده
• تمیز نگه داشتن تابلو برق

بی‌توجهی به این موارد می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد.

جدول مهم‌ترین محدودیت‌های کمپرسور VSD

محدودیت‌های کمپرسور VSD؛ تأثیر انتخاب ظرفیت نامناسب بر راندمان

یکی از نکات مهمی که در راهنماهای Atlas Copco، Ingersoll Rand و Gardner Denver مطرح می‌شود، این است که بیش از حد بزرگ انتخاب کردن کمپرسور VSD می‌تواند صرفه‌جویی انرژی را کاهش دهد.

بسیاری تصور می‌کنند چون کمپرسور دور متغیر سرعت خود را تنظیم می‌کند، انتخاب ظرفیت بالاتر مشکلی ایجاد نمی‌کند؛ در حالی که اگر کمپرسور مدت زیادی در سرعت‌های بسیار پایین کار کند، راندمان سیستم کاهش یافته و حتی ممکن است دمای عملکرد و شرایط روانکاری تحت تأثیر قرار گیرد. به همین دلیل، در پروژه‌های حرفه‌ای ابتدا پروفایل واقعی مصرف هوای کارخانه (Air Demand Profile) ثبت می‌شود و سپس ظرفیت کمپرسور VSD بر اساس الگوی مصرف انتخاب می‌شود، نه صرفاً حداکثر مصرف لحظه‌ای. این موضوع یکی از تفاوت‌های مهم طراحی سیستم‌های مدرن هوای فشرده است که در منابع فارسی کمتر به آن پرداخته شده است.

در این بخش تنها محدودیت‌های کمپرسورهای دور متغیر بررسی شد. اگر قصد دارید میزان صرفه‌جویی واقعی این فناوری را محاسبه کنید، بخش محاسبه صرفه‌جویی انرژی را مطالعه کنید. اگر درباره کمپرسور های اسکرو میخواهید بیشتر بدانید، صفحه  کمپرسور اسکرو اویل اینجکت نیز می‌تواند راهنمای مناسبی برای تصمیم‌گیری باشد.

جمع‌بندی

کمپرسورهای اسکرو VSD با وجود مزایای فراوان در کاهش مصرف انرژی، دارای محدودیت‌هایی مانند قیمت اولیه بالاتر، حساسیت بیشتر به کیفیت برق، تعمیرات تخصصی، نیاز به تهویه مناسب و کاهش توجیه اقتصادی در بارهای کاملاً ثابت هستند. بنابراین، انتخاب این فناوری باید بر پایه تحلیل دقیق الگوی مصرف هوای فشرده، ساعات کاری کارخانه و هزینه مالکیت (TCO) انجام شود. در پروژه‌هایی که مصرف هوا متغیر است، کمپرسور VSD معمولاً بهترین انتخاب خواهد بود؛ اما در کاربردهای با بار ثابت، بررسی گزینه‌های دیگر نیز ضروری است.

مقایسه کمپرسور اسکرو VSD با کمپرسور دور ثابت (Fixed Speed)

یکی از مهم‌ترین تصمیم‌هایی که هنگام خرید کمپرسور اسکرو باید گرفته شود، انتخاب بین کمپرسور دور متغیر (VSD – Variable Speed Drive) و کمپرسور دور ثابت (Fixed Speed) است. هر دو فناوری قادر به تولید هوای فشرده با کیفیت مناسب هستند، اما نحوه عملکرد، میزان مصرف انرژی، هزینه بهره‌برداری و نوع کاربرد آن‌ها تفاوت‌های اساسی با یکدیگر دارد. به همین دلیل نمی‌توان یکی را به‌طور مطلق برتر از دیگری دانست؛ بلکه انتخاب صحیح به الگوی مصرف هوای فشرده، شرایط بهره‌برداری و اهداف اقتصادی هر مجموعه بستگی دارد.

کمپرسور دور ثابت با یک سرعت مشخص کار می‌کند. زمانی که موتور روشن می‌شود، همواره با سرعت نامی خود می‌چرخد و حتی اگر مصرف هوای کارخانه کاهش پیدا کند، موتور همچنان تقریباً همان میزان انرژی را مصرف می‌کند. برای کنترل فشار، این کمپرسورها معمولاً از سیستم‌های Load/Unload یا روشن و خاموش شدن متوالی استفاده می‌کنند.

در مقابل، کمپرسور VSD مجهز به اینورتر (Variable Frequency Drive) است و سرعت موتور را متناسب با میزان مصرف واقعی هوا تغییر می‌دهد. هرچه نیاز کارخانه کمتر باشد، دور موتور نیز کاهش پیدا می‌کند و در نتیجه مصرف برق نیز کاهش می‌یابد. این تفاوت ساده، مهم‌ترین عامل صرفه‌جویی انرژی در کمپرسورهای VSD محسوب می‌شود.

تفاوت در مصرف انرژی

اصلی‌ترین برتری کمپرسورهای VSD نسبت به مدل‌های دور ثابت، مدیریت هوشمند مصرف انرژی است. در کمپرسورهای Fixed Speed، زمانی که مصرف هوا کاهش می‌یابد، دستگاه همچنان با دور کامل کار می‌کند و بخشی از انرژی به‌صورت تلفات در فرآیند Unload از بین می‌رود.

اما کمپرسور VSD با کاهش دور موتور، مقدار هوای تولیدی را دقیقاً متناسب با نیاز سیستم تنظیم می‌کند. این موضوع باعث می‌شود در کارخانه‌هایی که مصرف هوا در ساعات مختلف شبانه‌روز تغییر می‌کند، صرفه‌جویی قابل توجهی در هزینه برق ایجاد شود.

پایداری فشار شبکه

یکی دیگر از تفاوت‌های مهم این دو فناوری، نحوه کنترل فشار شبکه هوای فشرده است.

کمپرسورهای دور ثابت معمولاً فشار را در یک بازه مشخص (Pressure Band) کنترل می‌کنند؛ برای مثال بین ۷ تا ۸ بار.

اما کمپرسورهای VSD می‌توانند فشار را با دقت بسیار بیشتری، حتی در محدوده چند دهم بار، ثابت نگه دارند.

این ویژگی علاوه بر بهبود عملکرد تجهیزات مصرف‌کننده، باعث کاهش هدررفت انرژی نیز می‌شود؛ زیرا هر یک بار افزایش غیرضروری فشار، مصرف انرژی کمپرسور را افزایش می‌دهد.

هزینه سرمایه‌گذاری

از نظر قیمت خرید، کمپرسورهای دور ثابت معمولاً ارزان‌تر هستند. ساختار ساده‌تر، نبود اینورتر و سیستم کنترل پیچیده‌تر باعث می‌شود سرمایه‌گذاری اولیه برای خرید کمپرسور Fixed Speed کمتر باشد. در مقابل، کمپرسورهای VSD به دلیل استفاده از درایو فرکانس متغیر، سنسورهای دقیق‌تر و کنترلرهای هوشمند، قیمت اولیه بیشتری دارند. البته در بسیاری از کارخانه‌ها، این اختلاف قیمت از طریق کاهش هزینه برق در مدت چند سال جبران می‌شود.

هزینه نگهداری

از نظر سرویس و نگهداری، هر دو فناوری نیازمند برنامه منظم تعمیرات پیشگیرانه هستند. با این حال، کمپرسورهای VSD به دلیل وجود اینورتر و تجهیزات الکترونیکی پیشرفته، در صورت خرابی ممکن است به تعمیرات تخصصی‌تری نیاز داشته باشند. در مقابل، کمپرسورهای دور ثابت ساختار ساده‌تری دارند و معمولاً تعمیر آن‌ها آسان‌تر است.

جدول مقایسه کمپرسور VSD و دور ثابت

چه زمانی کمپرسور VSD انتخاب بهتری است؟

کمپرسور دور متغیر معمولاً در شرایط زیر بهترین انتخاب است:

• کارخانه‌هایی با مصرف هوای متغیر
• خطوط تولید با شیفت‌های کاری مختلف
• مجموعه‌هایی که هزینه برق سهم بالایی از هزینه تولید را تشکیل می‌دهد
• پروژه‌هایی که کاهش مصرف انرژی اولویت اصلی آن‌هاست

در مقابل، اگر کارخانه تقریباً همیشه با بار کامل و مصرف ثابت کار می‌کند، کمپرسور دور ثابت همچنان می‌تواند گزینه‌ای اقتصادی و قابل اعتماد باشد.

مقایسه کمپرسور VSD و دور ثابت؛ آیا VSD همیشه کم‌مصرف‌تر است؟

یکی از نکات مهمی که در مستندات فنی شرکت‌های Atlas Copco، Kaeser و Ingersoll Rand به آن اشاره شده، این است که کمپرسور VSD همیشه کم‌مصرف‌تر نیست. اگر یک کمپرسور دور متغیر در کارخانه‌ای نصب شود که مصرف هوا تقریباً همیشه ۹۵ تا ۱۰۰ درصد ظرفیت دستگاه باشد، اینورتر فرصت چندانی برای کاهش دور موتور نخواهد داشت.

در چنین شرایطی، اختلاف مصرف انرژی میان مدل VSD و Fixed Speed بسیار ناچیز خواهد بود و ممکن است بازگشت سرمایه طولانی شود. به همین دلیل، تولیدکنندگان معتبر پیش از پیشنهاد کمپرسور VSD، معمولاً پروفایل مصرف هوای فشرده (Air Demand Profile) را اندازه‌گیری و تحلیل می‌کنند. این مرحله در بسیاری از پروژه‌های صنعتی، مهم‌تر از انتخاب برند کمپرسور است، اما در منابع فارسی کمتر به آن پرداخته شده است.

جمع‌بندی

کمپرسورهای اسکرو VSD و دور ثابت هر دو جایگاه مشخصی در صنعت دارند. کمپرسورهای VSD با تنظیم هوشمند سرعت موتور، مصرف انرژی را در شرایط بار متغیر به شکل قابل توجهی کاهش می‌دهند و فشار شبکه را پایدارتر نگه می‌دارند، در حالی که کمپرسورهای دور ثابت به دلیل ساختار ساده‌تر و هزینه اولیه کمتر، همچنان برای بسیاری از کاربردهای با مصرف ثابت گزینه‌ای مناسب هستند. انتخاب صحیح میان این دو فناوری باید بر اساس الگوی واقعی مصرف هوا، هزینه برق، بودجه سرمایه‌گذاری و تحلیل هزینه مالکیت (TCO) انجام شود، نه صرفاً بر اساس قیمت خرید یا فناوری جدیدتر.

جمع‌بندی کمپرسور اسکرو VSD (Variable Speed Drive)

کمپرسور اسکرو VSD (Variable Speed Drive) یا کمپرسور دور متغیر، یکی از مهم‌ترین پیشرفت‌های صنعت هوای فشرده در دو دهه اخیر محسوب می‌شود. این فناوری با استفاده از اینورتر (Frequency Converter) و کنترل هوشمند دور موتور، امکان تطبیق لحظه‌ای ظرفیت تولید هوای فشرده با میزان واقعی مصرف را فراهم می‌کند. نتیجه این فرآیند، کاهش چشمگیر مصرف انرژی، افزایش راندمان، کاهش استهلاک قطعات و بهبود پایداری فشار شبکه هوای فشرده است.

در این مقاله، فناوری VSD از جنبه‌های مختلف شامل اصول عملکرد، نحوه کار اینورتر، مزایای انرژی، کاربردها، محاسبه صرفه‌جویی، محدودیت‌ها و تفاوت آن با کمپرسورهای دور ثابت بررسی شد. اکنون می‌توان با دیدی جامع‌تر درباره انتخاب این فناوری تصمیم‌گیری کرد.

یکی از مهم‌ترین نکاتی که باید در مورد کمپرسورهای VSD به خاطر داشت، این است که بیشترین مزیت این فناوری زمانی آشکار می‌شود که مصرف هوای فشرده متغیر باشد. در بسیاری از کارخانه‌ها، میزان مصرف هوا در ساعات مختلف شبانه‌روز یا حتی در طول یک شیفت کاری تغییر می‌کند. کمپرسورهای دور ثابت در چنین شرایطی ناچارند به‌طور مداوم بین حالت بار و بی‌باری (Load/Unload) جابه‌جا شوند؛ فرآیندی که علاوه بر افزایش مصرف برق، استهلاک تجهیزات را نیز بیشتر می‌کند.

در مقابل، کمپرسور VSD با تغییر دور موتور، تنها به اندازه نیاز واقعی هوا تولید می‌کند. به همین دلیل، میزان مصرف انرژی در بسیاری از پروژه‌ها به شکل قابل توجهی کاهش می‌یابد. البته میزان صرفه‌جویی به عواملی مانند الگوی مصرف، تعداد ساعات کار، فشار کاری، ظرفیت کمپرسور و طراحی شبکه هوای فشرده بستگی دارد.

از دیدگاه اقتصادی نیز باید توجه داشت که قیمت خرید کمپرسور VSD معمولاً بیشتر از مدل‌های دور ثابت است، اما این اختلاف قیمت در بسیاری از صنایع طی چند سال از طریق کاهش هزینه برق جبران می‌شود. در کارخانه‌هایی که کمپرسور بخش قابل توجهی از انرژی الکتریکی را مصرف می‌کند، انتخاب مدل VSD می‌تواند تأثیر مستقیمی بر کاهش هزینه مالکیت (TCO) داشته باشد.

با این حال، فناوری VSD راه‌حل همه پروژه‌ها نیست. اگر مصرف هوای فشرده تقریباً ثابت باشد و کمپرسور در تمام ساعات با بار کامل کار کند، اختلاف مصرف انرژی بین کمپرسور دور ثابت و دور متغیر کاهش پیدا می‌کند و ممکن است بازگشت سرمایه طولانی‌تر شود. بنابراین انتخاب این فناوری باید بر اساس تحلیل واقعی مصرف هوا انجام شود، نه صرفاً بر اساس جدیدتر بودن تجهیزات.

جدول جمع‌بندی کمپرسور VSD

یکی از موضوعاتی که در بسیاری از منابع فارسی کمتر به آن پرداخته شده، تأثیر کمپرسور VSD بر کل شبکه هوای فشرده است. در مستندات شرکت‌های Atlas Copco، Kaeser، Ingersoll Rand و Gardner Denver تأکید شده است که مزیت واقعی این فناوری تنها به کاهش مصرف برق کمپرسور محدود نمی‌شود. کنترل دقیق فشار باعث کاهش نوسانات شبکه، کاهش نرخ نشتی هوا، افزایش عمر تجهیزات پنوماتیکی، کاهش دفعات عملکرد شیرهای اطمینان و بهبود عملکرد ماشین‌آلات متصل به شبکه نیز می‌شود. به عبارت دیگر، بخشی از صرفه‌جویی حاصل از کمپرسور VSD، ناشی از بهینه‌تر شدن کل سیستم هوای فشرده است، نه فقط خود کمپرسور.

نکته مهم دیگر، لزوم انتخاب صحیح ظرفیت کمپرسور است. حتی پیشرفته‌ترین کمپرسور VSD نیز اگر بیش از حد بزرگ یا کوچک انتخاب شود، نمی‌تواند راندمان مطلوبی داشته باشد. به همین دلیل، قبل از خرید باید دبی واقعی مصرف، فشار کاری، ساعات بهره‌برداری، الگوی بار و امکان توسعه آینده کارخانه بررسی شود. در پروژه‌های حرفه‌ای، این اطلاعات معمولاً از طریق ثبت داده‌های مصرف هوا (Air Demand Analysis) جمع‌آوری می‌شوند.

جمع‌بندی نهایی

در نهایت، کمپرسور اسکرو VSD را می‌توان یکی از مؤثرترین راهکارهای کاهش مصرف انرژی در سیستم‌های هوای فشرده دانست. این فناوری با کنترل هوشمند دور موتور، تولید هوا را با نیاز واقعی کارخانه هماهنگ می‌کند و علاوه بر کاهش هزینه برق، موجب کاهش استهلاک، افزایش پایداری فشار و بهبود عملکرد کل شبکه هوای فشرده می‌شود. با این حال، موفقیت این فناوری به انتخاب صحیح ظرفیت، تحلیل دقیق مصرف هوا و طراحی اصولی سیستم بستگی دارد. زمانی که این شرایط فراهم باشد، کمپرسور VSD می‌تواند در طول سال‌های بهره‌برداری، سرمایه‌گذاری اولیه را جبران کرده و یکی از اقتصادی‌ترین انتخاب‌ها برای صنایع با مصرف متغیر هوای فشرده باشد.

برای مطالعه بیشتر درباره کمپرسورها می‌توانید به منابع زیر مراجعه کنید:

• ادامه مطلب در پست بعد
