کمپرسور دندانه ای
آشنایی با عملکرد، اجزا، مزایا، کاربردها و تفاوت کمپرسور دندانهای با کمپرسور اسکرو
(Tooth Compressor)
مقدمه
در بسیاری از صنایع، کیفیت هوای فشرده به اندازه فشار و دبی آن اهمیت دارد. در صنایعی مانند داروسازی، صنایع غذایی، تجهیزات پزشکی، الکترونیک و تولید قطعات حساس، وجود حتی مقدار بسیار کمی روغن در هوای فشرده میتواند باعث افت کیفیت محصول، آسیب به تجهیزات یا توقف فرآیند تولید شود. به همین دلیل، استفاده از کمپرسورهای بدون روغن (Oil-Free) در سالهای اخیر رشد چشمگیری داشته است.
یکی از پیشرفتهترین انواع کمپرسورهای بدون روغن، کمپرسور دندانهای (Tooth Compressor) است. این کمپرسور با بهرهگیری از دو روتور دندانهای که بدون تماس مستقیم با یکدیگر حرکت میکنند، هوای فشردهای کاملاً تمیز، یکنواخت و با راندمان بالا تولید میکند. طراحی خاص این دستگاه باعث کاهش اصطکاک، افزایش بازده انرژی و کاهش هزینههای نگهداری شده است.
امروزه کمپرسورهای دندانهای در بسیاری از صنایع حساس جایگزین مناسبی برای کمپرسور های اسکرو اویل فری محسوب میشوند و به دلیل مصرف انرژی کمتر، صدای پایینتر و قابلیت اطمینان بالا، محبوبیت زیادی پیدا کردهاند.
در این مقاله با نحوه عملکرد، اجزای اصلی، انواع، کاربردها، مزایا، محدودیتها، تفاوت کمپرسور دندانهای با کمپرسور اسکرو و نکات مهم در انتخاب این تجهیزات آشنا خواهید شد.
کمپرسور دندانهای چیست؟
کمپرسور دندانهای نوعی کمپرسور جابهجایی مثبت (Positive Displacement Compressor) است که از دو روتور با پروفیل دندانهای برای فشردهسازی هوا یا گاز استفاده میکند. این روتورها به وسیله چرخدندههای همگامساز با دقت بسیار بالا حرکت میکنند و بدون تماس مستقیم با یکدیگر، هوا را از ورودی دریافت کرده و با کاهش تدریجی حجم محفظه تراکم، فشار آن را افزایش میدهند.
برخلاف بسیاری از کمپرسورهای روغنی، در این نوع کمپرسور هیچ روغنی وارد محفظه تراکم نمیشود؛ به همین دلیل هوای خروجی کاملاً عاری از روغن است و برای کاربردهایی که به هوای بسیار پاک نیاز دارند، گزینهای ایدهآل محسوب میشود.
یکی از ویژگیهای مهم کمپرسور دندانهای، طراحی دقیق پروفیل روتورها است. این طراحی موجب میشود نشتی داخلی کاهش یابد، فرآیند تراکم با راندمان بیشتری انجام شود و دستگاه با صدای کمتر و لرزش پایینتر کار کند.
چرا از کمپرسور دندانهای استفاده میکنیم؟
در بسیاری از کاربردهای صنعتی، استفاده از کمپرسورهای روغنی به دلیل احتمال آلودگی هوای فشرده مناسب نیست. هرچند فیلترهای مختلف میتوانند بخش زیادی از روغن را حذف کنند، اما حذف کامل آن همواره امکانپذیر نیست.
کمپرسور دندانهای این مشکل را برطرف میکند و هوای فشردهای بدون روغن تولید میکند که مطابق با استانداردهای صنایع حساس است. علاوه بر این، طراحی ساده و تعداد کم قطعات درگیر در فرآیند تراکم باعث کاهش اصطکاک، افزایش طول عمر و کاهش هزینههای نگهداری میشود.
به همین دلیل، این کمپرسورها در صنایعی که کیفیت هوای فشرده اهمیت بالایی دارد، به یکی از بهترین گزینهها تبدیل شدهاند.
کمپرسور دندانهای چگونه کار میکند؟
عملکرد کمپرسور دندانهای (Tooth Compressor) بر پایه اصل جابهجایی مثبت (Positive Displacement) است. در این روش، هوا در حجم مشخصی وارد محفظه تراکم شده و سپس با کاهش تدریجی حجم آن، فشار افزایش پیدا میکند.
در قلب این کمپرسور دو روتور دندانهای قرار دارد که با کمک چرخ دنده های همگامساز، بدون تماس مستقیم با یکدیگر میچرخند. این ویژگی باعث میشود اصطکاک و سایش قطعات به حداقل برسد و کمپرسور با راندمان بالا و طول عمر زیاد کار کند.
در زمان چرخش روتورها، هوا از طریق ورودی وارد فضای میان دندانهها میشود. با ادامه حرکت روتورها، حجم این فضا به تدریج کاهش یافته و هوا فشرده میشود. در نهایت، زمانی که فشار به مقدار موردنظر رسید، هوای فشرده از طریق دریچه خروجی به سمت مخزن ذخیره یا تجهیزات مصرفکننده هدایت میشود.
از آنجا که فرآیند تراکم بهصورت پیوسته انجام میشود، هوای خروجی جریان یکنواختی دارد و نوسانات فشار در آن بسیار کمتر از کمپرسورهای رفت و برگشتی است. همچنین در بیشتر کمپرسورهای دندانهای، روغن وارد محفظه تراکم نمیشود و هوای خروجی کاملاً بدون روغن (Oil-Free) خواهد بود؛ موضوعی که استفاده از این کمپرسورها را در صنایع حساس امکانپذیر میکند.
مراحل عملکرد کمپرسور دندانهای
عملکرد کمپرسور دندانه ای بر اساس اصل جابهجایی مثبت است. با چرخش روتورها و کاهش حجم بین دندانهها، فشار هوا یا گاز افزایش مییابد و سپس از دریچه خروجی تخلیه میشود. در برخی مدلها، چندین مرحله خنککاری داخلی تعبیه شده تا اختلاف دما بین ورودی و خروجی کاهش یابد و امکان دستیابی به فشارهای بالاتر فراهم شود. این ویژگی باعث میشود که کمپرسور دندانهای در کاربردهای فشار بالا، عملکرد پایدار و قابل اعتماد داشته باشد.
روتورهای همگامسازی شده با دقت بالا، از برخورد دندانهها با یکدیگر جلوگیری میکنند و راندمان مکانیکی دستگاه را افزایش میدهند. همچنین، طراحی دقیق محفظه و دندانهها میزان نشتی داخلی را کاهش میدهد و مصرف انرژی را بهینه میکند.

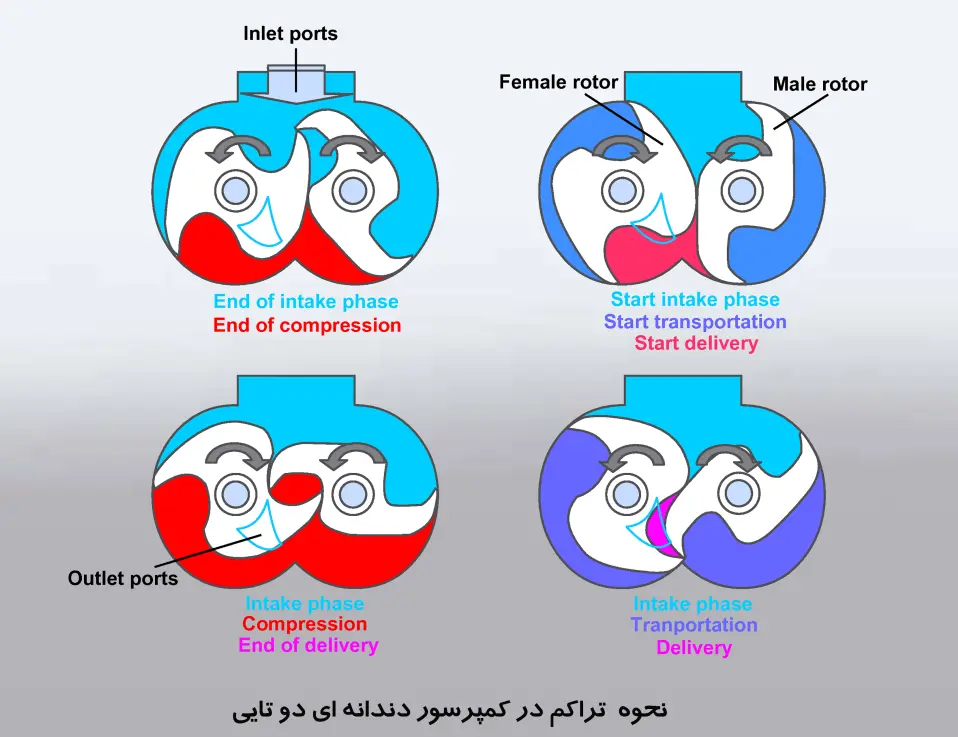

فرآیند فشردهسازی در کمپرسور دندانهای را میتوان در پنج مرحله خلاصه کرد:
۱. مکش هوا
با شروع چرخش روتورها، در ورودی کمپرسور فضای خالی ایجاد میشود و هوای محیط یا گاز فرآیندی وارد محفظه تراکم میشود.
۲. به دام افتادن هوا
پس از ورود هوا، دندانههای روتورها مسیر ورودی را میبندند و حجم مشخصی از هوا بین دندانهها و پوسته کمپرسور محبوس میشود.
۳. کاهش حجم محفظه
با ادامه دوران روتورها، حجم فضای محبوس به تدریج کاهش مییابد. این کاهش حجم باعث افزایش فشار هوا مطابق اصول ترمودینامیک میشود.
۴. تراکم نهایی
در انتهای مسیر، هوا به فشار طراحیشده میرسد. طراحی دقیق پروفیل دندانهها باعث میشود میزان نشتی داخلی بسیار کم بوده و فرآیند تراکم با راندمان بالایی انجام شود.
۵. تخلیه هوای فشرده
پس از رسیدن هوا به فشار موردنظر، دریچه خروجی باز شده و هوای فشرده وارد مخزن ذخیره یا شبکه هوای فشرده میشود. سپس چرخه مجدداً از مرحله مکش آغاز خواهد شد.
اجزای اصلی کمپرسور دندانهای
کمپرسورهای دندانهای از مجموعهای از قطعات مکانیکی و کنترلی تشکیل شدهاند که هر یک نقش مهمی در عملکرد پایدار و تولید هوای فشرده باکیفیت دارند.
روتورهای دندانهای
اصلیترین بخش کمپرسور، دو روتور نر و ماده با پروفیل دندانهای ویژه هستند که بدون تماس مستقیم با یکدیگر میچرخند و وظیفه اصلی فشردهسازی هوا را بر عهده دارند.
چرخدندههای همگامساز (Timing Gears)
این چرخدندهها حرکت دقیق دو روتور را هماهنگ میکنند و مانع برخورد آنها با یکدیگر میشوند. به همین دلیل، میزان اصطکاک و سایش قطعات بسیار کم است.
محفظه تراکم
روتورها در داخل محفظهای با تلرانس بسیار دقیق قرار میگیرند. طراحی این محفظه نقش مهمی در کاهش نشتی داخلی و افزایش راندمان کمپرسور دارد.
موتور محرک
نیروی لازم برای چرخش روتورها توسط موتور الکتریکی تأمین میشود. در بسیاری از مدلهای جدید، موتورهای دور متغیر (VSD) برای کاهش مصرف انرژی به کار میروند.
سیستم خنککاری
فرآیند تراکم باعث افزایش دمای هوا میشود. به همین دلیل کمپرسورهای دندانهای معمولاً به سیستم هواخنک یا آبخنک مجهز هستند تا دمای کاری دستگاه در محدوده استاندارد باقی بماند.
سیستم انتقال قدرت
انتقال نیرو از موتور به روتورها از طریق کوپلینگ مستقیم یا تسمه انجام میشود. انتخاب هر روش به ظرفیت و طراحی کمپرسور بستگی دارد.
سیستم کنترل و حفاظت
کمپرسورهای مدرن دارای کنترلرهای هوشمند، سنسورهای فشار و دما، شیر اطمینان و تجهیزات حفاظتی هستند که عملکرد دستگاه را بهصورت لحظهای پایش کرده و از بروز آسیب جلوگیری میکنند.
انواع کمپرسور دندانهای
کمپرسورهای دندانهای بر اساس نوع طراحی، سیستم روانکاری و ظرفیت هوادهی در مدلهای مختلفی تولید میشوند. انتخاب هر مدل به فشار کاری، دبی مورد نیاز و حساسیت فرآیند صنعتی بستگی دارد.
کمپرسور دندانهای بدون روغن (Oil-Free)
رایجترین نوع کمپرسور دندانهای، مدل بدون روغن است. در این کمپرسورها هیچ روغنی وارد محفظه تراکم نمیشود و هوای خروجی کاملاً تمیز و عاری از آلودگی است. به همین دلیل در صنایع غذایی، دارویی، پزشکی، الکترونیک و تولید تجهیزات حساس بیشترین کاربرد را دارد.
کمپرسور دندانهای روغنی (Oil-Lubricated)
در برخی کاربردهای صنعتی که خلوص کامل هوا اهمیت کمتری دارد، از مدلهای روغنی استفاده میشود. وجود روغن موجب کاهش اصطکاک، خنککاری بهتر قطعات و افزایش عمر مفید کمپرسور میشود، اما هوای خروجی برای حذف ذرات روغن به سیستمهای فیلتراسیون نیاز خواهد داشت.
کمپرسور دندانهای دور ثابت و دور متغیر (VSD)
کمپرسورهای دور ثابت با سرعت مشخص کار میکنند و برای مصرف یکنواخت هوا مناسب هستند. در مقابل، مدلهای مجهز به درایو دور متغیر (Variable Speed Drive) سرعت موتور را متناسب با میزان مصرف تنظیم میکنند و میتوانند مصرف انرژی را به میزان قابل توجهی کاهش دهند.
مزایای کمپرسور دندانهای
محبوبیت روزافزون کمپرسورهای دندانهای به دلیل مزایای فنی و اقتصادی آنها است. مهمترین مزایای این کمپرسورها عبارتاند از:
- تولید هوای فشرده کاملاً بدون روغن
- راندمان انرژی بالا نسبت به بسیاری از کمپرسورهای اویلفری
- صدای کم و لرزش پایین
- سایش اندک قطعات به دلیل عدم تماس روتورها
- هزینه نگهداری پایین
- طول عمر بالا
- قابلیت کارکرد مداوم در کاربردهای صنعتی
- جریان هوای یکنواخت و پایدار
این ویژگیها باعث شده است که کمپرسورهای دندانهای در بسیاری از صنایع جایگزین مناسبی برای کمپرسورهای بدون روغن قدیمی باشند.
محدودیتها و معایب کمپرسور دندانهای
در کنار مزایای فراوان، این کمپرسورها محدودیتهایی نیز دارند که باید هنگام انتخاب دستگاه به آنها توجه شود.
مهمترین معایب کمپرسور دندانهای عبارتاند از:
- قیمت اولیه بالاتر نسبت به بسیاری از کمپرسورهای روغنی
- حساسیت زیاد به دقت ساخت و مونتاژ روتورها
- هزینه بالاتر تعمیر قطعات تخصصی
- مناسب نبودن برای فشارهای بسیار بالا بدون استفاده از چند مرحله تراکم
- نیاز به سرویس منظم برای حفظ راندمان و جلوگیری از افت عملکرد
با این حال، در کاربردهایی که کیفیت هوای فشرده اهمیت بالایی دارد، مزایای این کمپرسورها معمولاً هزینه اولیه بیشتر را جبران میکند.
کاربردهای کمپرسور دندانهای
به دلیل راندمان بالا، صدای کم و قابلیت تولید هوای فشرده بدون روغن، کمپرسورهای دندانهای در صنایع مختلف مورد استفاده قرار میگیرند.
مهمترین کاربردهای این کمپرسورها عبارتاند از:
- صنایع غذایی و آشامیدنی
- صنایع داروسازی و تجهیزات پزشکی
- صنایع الکترونیک و تولید نیمههادیها
- صنایع خودروسازی
- خطوط بستهبندی و تولید
- صنایع شیمیایی و پتروشیمی
- آزمایشگاهها و مراکز تحقیقاتی
- سیستمهای هوای ابزار دقیق (Instrument Air)
در تمامی این کاربردها، کیفیت هوای فشرده نقش مهمی در کیفیت محصول نهایی و عملکرد تجهیزات دارد و کمپرسور دندانهای یکی از بهترین گزینهها برای تأمین این نیاز محسوب میشود.
مقایسه کمپرسور دندانهای با کمپرسور اسکرو
از آنجا که بسیاری از کاربران هنگام خرید بین این دو نوع کمپرسور تردید دارند، مقایسه آنها میتواند به انتخاب بهتر کمک کند.
| ویژگی | کمپرسور دندانهای | کمپرسور اسکرو |
|---|---|---|
| کیفیت هوای خروجی | کاملاً بدون روغن | روغنی یا بدون روغن |
| راندمان انرژی | بسیار بالا | بالا |
| صدای کارکرد | بسیار کم | کم |
| هزینه اولیه | بیشتر | کمتر (در مدلهای روغنی) |
| هزینه نگهداری | پایین | متوسط |
| کاربرد | صنایع حساس | کاربردهای عمومی و صنعتی |
| تماس روتورها | بدون تماس | بسته به نوع طراحی |
به طور کلی، اگر کیفیت هوای فشرده مهمترین اولویت باشد، کمپرسور دندانهای انتخاب مناسبتری است؛ اما برای کاربردهای عمومی که هزینه اولیه اهمیت بیشتری دارد، کمپرسور اسکرو روغنی میتواند گزینه اقتصادیتری باشد.
نکات مهم در انتخاب کمپرسور دندانهای
انتخاب کمپرسور دندانهای مناسب تنها به فشار یا ظرفیت دستگاه محدود نمیشود. برای دستیابی به بهترین عملکرد و کاهش هزینههای بهرهبرداری، باید چند عامل مهم را پیش از خرید بررسی کرد.
ظرفیت هوادهی (Air Flow)
اولین پارامتر، میزان هوای فشرده مورد نیاز سیستم است که معمولاً بر حسب مترمکعب بر دقیقه (m³/min) یا لیتر بر دقیقه (L/min) بیان میشود. انتخاب کمپرسوری با ظرفیت کمتر از نیاز، باعث افت فشار و کاهش راندمان خواهد شد و انتخاب ظرفیت بیش از حد نیز هزینه خرید و مصرف انرژی را افزایش میدهد.
فشار کاری
کمپرسور باید بتواند فشار مورد نیاز تجهیزات را بدون کارکرد مداوم در حداکثر ظرفیت تأمین کند. انتخاب فشار کاری مناسب، علاوه بر افزایش طول عمر دستگاه، مصرف انرژی را نیز کاهش میدهد.
کیفیت هوای مورد نیاز
اگر هوای فشرده در تماس مستقیم با محصول قرار میگیرد، مانند صنایع غذایی، دارویی یا پزشکی، استفاده از کمپرسور دندانهای بدون روغن (Oil-Free) بهترین انتخاب خواهد بود.
مصرف انرژی
از آنجا که بخش قابل توجهی از هزینههای کمپرسور مربوط به برق مصرفی است، انتخاب مدلهای مجهز به درایو دور متغیر (VSD) میتواند در کاربردهایی با مصرف متغیر، صرفهجویی قابل توجهی در انرژی ایجاد کند.
شرایط محیط نصب
دمای محیط، میزان گردوغبار، رطوبت و فضای نصب بر عملکرد کمپرسور تأثیر مستقیم دارند. در محیطهای گرم یا آلوده، استفاده از سیستم خنککاری و فیلتراسیون مناسب اهمیت بیشتری پیدا میکند.
نگهداری و سرویس کمپرسور دندانهای
اگرچه کمپرسورهای دندانهای نسبت به بسیاری از کمپرسورهای جابهجایی مثبت به سرویس کمتری نیاز دارند، اما انجام نگهداری منظم نقش مهمی در حفظ راندمان و افزایش عمر مفید آنها دارد.
مهمترین اقدامات سرویس و نگهداری عبارتاند از:
- بازدید و تعویض بهموقع فیلتر هوای ورودی
- کنترل وضعیت چرخدندههای همگامساز
- بررسی سیستم خنککاری
- کنترل یاتاقانها و لرزش دستگاه
- بررسی نشتی در اتصالات و خطوط هوای فشرده
- پایش فشار و دمای کاری کمپرسور
- رعایت برنامه سرویس توصیهشده توسط سازنده
اجرای این اقدامات باعث کاهش احتمال خرابی، افزایش قابلیت اطمینان و کاهش هزینههای تعمیرات خواهد شد.
سوالات متداول
کمپرسور دندانهای چیست؟
کمپرسور دندانهای نوعی کمپرسور جابهجایی مثبت است که با استفاده از دو روتور دندانهای، هوا یا گاز را بدون تماس مستقیم قطعات متحرک فشرده میکند و در بسیاری از مدلها هوای فشرده بدون روغن تولید میکند.
تفاوت کمپرسور دندانهای با کمپرسور اسکرو چیست؟
مهمترین تفاوت این دو کمپرسور در طراحی روتورها و نحوه تراکم هوا است. کمپرسورهای دندانهای معمولاً بهصورت بدون روغن کار میکنند و برای تولید هوای فشرده با خلوص بالا مناسب هستند، در حالی که کمپرسورهای اسکرو در مدلهای روغنی و بدون روغن تولید میشوند و کاربرد گستردهتری در صنایع عمومی دارند.
کمپرسور دندانهای برای چه صنایعی مناسب است؟
این کمپرسورها بیشتر در صنایع غذایی، داروسازی، پزشکی، الکترونیک، خودروسازی، آزمایشگاهها، صنایع شیمیایی و هر کاربردی که به هوای فشرده بدون روغن نیاز داشته باشد، استفاده میشوند.
آیا کمپرسور دندانهای مصرف انرژی کمی دارد؟
بله. طراحی روتورهای دندانهای و کاهش اصطکاک داخلی باعث شده است راندمان این کمپرسورها بالا باشد. همچنین در مدلهای مجهز به اینورتر (VSD)، مصرف انرژی نسبت به مدلهای دور ثابت کمتر خواهد بود.
آیا کمپرسور دندانهای به روغن نیاز دارد؟
در بیشتر مدلهای صنعتی، روغن فقط برای روانکاری یاتاقانها و چرخدندهها استفاده میشود و وارد محفظه تراکم نمیشود؛ بنابراین هوای خروجی کاملاً بدون روغن است.
جمعبندی
کمپرسور دندانهای یکی از پیشرفتهترین انواع کمپرسورهای جابهجایی مثبت است که با استفاده از دو روتور دندانهای و طراحی بدون تماس، هوای فشردهای با کیفیت بالا، راندمان مناسب و صدای کم تولید میکند. تولید هوای بدون روغن، هزینه نگهداری پایین، مصرف انرژی بهینه و قابلیت اطمینان بالا، این کمپرسور را به گزینهای ایدهآل برای صنایع حساس تبدیل کرده است.
با این حال، انتخاب کمپرسور مناسب باید بر اساس عواملی مانند دبی مورد نیاز، فشار کاری، کیفیت هوای فشرده، شرایط محیطی و هزینههای بهرهبرداری انجام شود. همچنین انجام سرویسهای دورهای و استفاده صحیح از دستگاه، نقش مهمی در حفظ عملکرد و افزایش طول عمر آن خواهد داشت.
در مجموع، اگر هدف تولید هوای فشرده پاک، پایدار و قابل اعتماد باشد، کمپرسور دندانهای یکی از بهترین گزینههای موجود برای بسیاری از کاربردهای صنعتی به شمار میرود.
