کمپرسور دینامیکی
آشنایی با عملکرد، انواع، مزایا، کاربردها و تفاوت کمپرسور دینامیکی با کمپرسورهای جابهجایی مثبت (Dynamic Compressor)
مقدمه
در بسیاری از صنایع، تنها افزایش فشار هوا یا گاز کافی نیست؛ بلکه تأمین حجم زیادی از سیال با جریان یکنواخت و مداوم نیز اهمیت بالایی دارد. در چنین شرایطی، استفاده از کمپرسورهای جابهجایی مثبت مانند کمپرسورهای پیستونی همیشه بهترین انتخاب نیست. به همین دلیل، در صنایع بزرگ از کمپرسور دینامیکی (Dynamic Compressor) استفاده میشود.
کمپرسور دینامیکی با افزایش سرعت هوا یا گاز و تبدیل انرژی جنبشی به انرژی فشاری، جریان پیوستهای از سیال را با راندمان بالا تولید میکند. این ویژگی باعث شده است که این نوع کمپرسورها در نیروگاهها، صنایع نفت و گاز، پتروشیمی، فولاد، صنایع شیمیایی، پالایشگاهها، موتورهای جت و بسیاری از فرآیندهای صنعتی کاربرد گستردهای داشته باشند.
برخلاف کمپرسورهای جابهجایی مثبت که با کاهش حجم سیال موجب افزایش فشار میشوند، کمپرسورهای دینامیکی با استفاده از پروانههای دوار یا ردیفهای پره، ابتدا سرعت هوا را افزایش داده و سپس این انرژی جنبشی را در بخش دیفیوزر به فشار تبدیل میکنند. این روش باعث میشود این کمپرسورها برای دبیهای بالا و کارکرد مداوم گزینهای ایدهآل باشند.
کمپرسورهای دینامیکی به طور کلی در دو گروه اصلی کمپرسور محوری (Axial Compressor) و کمپرسور سانتریفیوژ (Centrifugal Compressor) طراحی میشوند که هر کدام ویژگیها، مزایا و کاربردهای خاص خود را دارند.
در این مقاله با نحوه عملکرد، اجزای اصلی، انواع، مزایا، محدودیتها، کاربردهای صنعتی، تفاوت کمپرسور دینامیکی با کمپرسورهای جابهجایی مثبت و مهمترین نکات انتخاب این تجهیزات آشنا خواهید شد.
کمپرسور دینامیکی چیست؟
کمپرسور دینامیکی نوعی کمپرسور صنعتی است که وظیفه آن افزایش فشار هوا یا گاز از طریق افزایش سرعت سیال و تبدیل انرژی جنبشی به انرژی فشاری است. در این نوع کمپرسورها، سیال بهصورت پیوسته وارد دستگاه شده و بدون محبوس شدن در یک محفظه، از میان اجزای دوار عبور میکند و به فشار بالاتری میرسد.
در این فرآیند، انرژی مکانیکی موتور به پروانه یا پرههای کمپرسور منتقل میشود. پرهها سرعت هوا را افزایش میدهند و سپس در بخش دیفیوزر یا حلزونی (Volute)، سرعت کاهش یافته و انرژی جنبشی به فشار تبدیل میشود. این شیوه عملکرد باعث میشود کمپرسورهای دینامیکی بتوانند حجم بسیار زیادی از هوا یا گاز را با راندمان بالا و بهصورت مداوم جابهجا کنند.
یکی از مهمترین ویژگیهای این کمپرسورها، جریان خروجی یکنواخت و لرزش کمتر نسبت به بسیاری از کمپرسورهای جابهجایی مثبت است. به همین دلیل در فرآیندهایی که به جریان مداوم و بدون نوسان نیاز دارند، استفاده از کمپرسورهای دینامیکی گزینهای مناسبتر محسوب میشود.

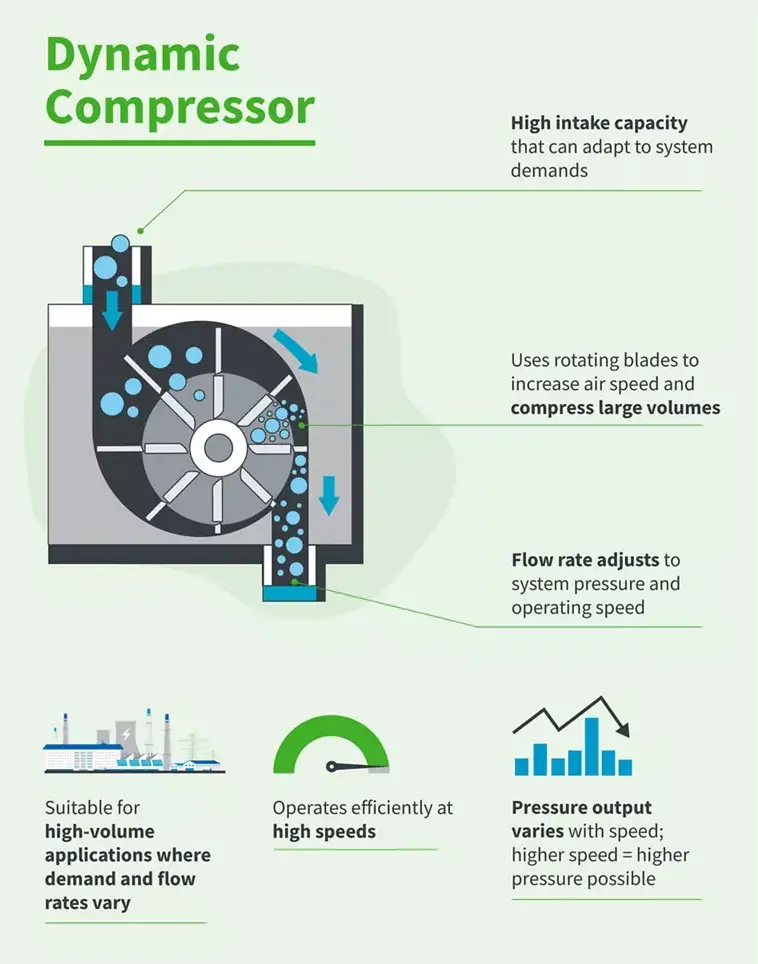

کمپرسور دینامیکی چگونه کار میکند؟
اساس عملکرد کمپرسورهای دینامیکی بر پایه انتقال انرژی به سیال است. در این فرآیند، ابتدا هوا یا گاز وارد بخش ورودی کمپرسور شده و به سمت پرههای دوار هدایت میشود. با چرخش سریع پروانه یا روتور، سرعت سیال به میزان قابل توجهی افزایش مییابد.
پس از افزایش سرعت، سیال وارد دیفیوزر میشود. در این قسمت، سطح مقطع مسیر جریان افزایش پیدا میکند و سرعت هوا کاهش مییابد. مطابق اصول دینامیک سیالات، کاهش سرعت موجب افزایش فشار استاتیکی میشود و در نتیجه، هوای خروجی با فشار بیشتری از کمپرسور خارج میشود.
در بسیاری از کمپرسورهای دینامیکی، این فرآیند در چندین مرحله متوالی تکرار میشود تا فشار نهایی مورد نیاز سیستم تأمین شود. استفاده از طراحی چندمرحلهای علاوه بر افزایش فشار، موجب بهبود راندمان و کاهش مصرف انرژی نیز میشود.
مراحل عملکرد کمپرسور دینامیکی
فرآیند افزایش فشار در یک کمپرسور دینامیکی را میتوان در پنج مرحله اصلی خلاصه کرد:
۱. ورود هوا یا گاز
سیال از طریق ورودی کمپرسور وارد دستگاه شده و به سمت پروانه یا پرههای متحرک هدایت میشود.
۲. افزایش سرعت سیال
چرخش پرهها انرژی مکانیکی را به هوا منتقل کرده و سرعت آن را به میزان قابل توجهی افزایش میدهد.
۳. انتقال به دیفیوزر
هوای پرسرعت وارد دیفیوزر میشود؛ بخشی که وظیفه تبدیل انرژی جنبشی به انرژی فشاری را بر عهده دارد.
۴. افزایش فشار
با کاهش سرعت جریان در دیفیوزر، فشار استاتیکی هوا افزایش یافته و سیال به فشار مورد نظر میرسد.
۵. خروج هوای فشرده
در نهایت، هوای فشرده از خروجی کمپرسور خارج شده و وارد خطوط انتقال، مخازن ذخیره یا تجهیزات مصرفکننده میشود.
اجزای اصلی کمپرسور دینامیکی
کمپرسورهای دینامیکی از مجموعهای از قطعات مکانیکی و کنترلی تشکیل شدهاند که عملکرد صحیح هر یک از آنها بر راندمان و طول عمر دستگاه تأثیر مستقیم دارد.
پروانه (Impeller)
اصلیترین بخش کمپرسور است که با چرخش خود انرژی مکانیکی را به هوا منتقل کرده و سرعت سیال را افزایش میدهد.
دیفیوزر (Diffuser)
دیفیوزر با کاهش سرعت جریان، انرژی جنبشی هوا را به فشار تبدیل میکند و نقش مهمی در افزایش راندمان کمپرسور دارد.
حلزونی یا ولوت (Volute)
هوای خروجی از دیفیوزر در این بخش جمعآوری شده و به سمت خروجی کمپرسور هدایت میشود.
شفت (Shaft)
شفت نیروی تولیدشده توسط موتور را به پروانه منتقل میکند و باید توان تحمل سرعتهای بسیار بالا را داشته باشد.
یاتاقانها (Bearings)
یاتاقانها از شفت پشتیبانی کرده و اصطکاک میان قطعات متحرک را کاهش میدهند. در کمپرسورهای پیشرفته، از یاتاقانهای روغنی یا مغناطیسی استفاده میشود.
سیستم آببندی (Seal System)
این سیستم از نشتی هوا یا گاز در اطراف شفت جلوگیری کرده و عملکرد ایمن کمپرسور را تضمین میکند.
سیستم روانکاری
وظیفه کاهش اصطکاک، خنککاری قطعات متحرک و افزایش عمر مفید تجهیزات را بر عهده دارد. در برخی صنایع حساس نیز از کمپرسورهای بدون روغن (Oil-Free) استفاده میشود.
انواع کمپرسور دینامیکی
کمپرسورهای دینامیکی بر اساس مسیر حرکت سیال و نحوه افزایش فشار، به دو گروه اصلی تقسیم میشوند. هر یک از این کمپرسورها برای شرایط عملیاتی خاصی طراحی شدهاند و انتخاب آنها به عواملی مانند دبی مورد نیاز، فشار خروجی، نوع گاز و شرایط بهرهبرداری بستگی دارد.
به طور کلی، کمپرسورهای دینامیکی شامل کمپرسور محوری (Axial Compressor) و کمپرسور سانتریفیوژ (Centrifugal Compressor) هستند که هر دو با افزایش انرژی جنبشی سیال و تبدیل آن به فشار عمل میکنند، اما از نظر ساختار و عملکرد تفاوتهای مهمی با یکدیگر دارند.
کمپرسور محوری (Axial Compressor)
در کمپرسور محوری، هوا یا گاز در امتداد محور شفت حرکت میکند و از میان ردیفهای متوالی پرههای متحرک (Rotor) و ثابت (Stator) عبور میکند. پرههای متحرک انرژی مکانیکی را به جریان هوا منتقل کرده و سرعت آن را افزایش میدهند، سپس پرههای ثابت بخشی از این انرژی جنبشی را به فشار تبدیل میکنند.
این فرآیند در چندین مرحله متوالی تکرار میشود تا فشار مورد نیاز حاصل شود. به دلیل طراحی چندمرحلهای، کمپرسورهای محوری قادرند حجم بسیار زیادی از هوا را با راندمان بالا و بهصورت پیوسته جابهجا کنند.
به همین دلیل، این نوع کمپرسورها بیشتر در موتورهای جت، توربینهای گازی، نیروگاهها و صنایع هوافضا مورد استفاده قرار میگیرند؛ صنایعی که به دبی بسیار بالا و عملکرد مداوم نیاز دارند.
کمپرسور سانتریفیوژ (Centrifugal Compressor)
در کمپرسور سانتریفیوژ، هوا از مرکز پروانه وارد شده و در اثر نیروی گریز از مرکز به سمت محیط پروانه هدایت میشود. افزایش سرعت هوا در این مرحله باعث ایجاد انرژی جنبشی میشود و سپس در دیفیوزر، این انرژی به فشار تبدیل میشود.
برخلاف کمپرسورهای محوری که افزایش فشار در چندین مرحله انجام میشود، کمپرسورهای سانتریفیوژ میتوانند در هر مرحله نسبت فشار بیشتری ایجاد کنند. همین ویژگی باعث شده است که برای بسیاری از کاربردهای صنعتی، تعداد مراحل کمتری نسبت به کمپرسورهای محوری نیاز داشته باشند.
کمپرسورهای سانتریفیوژ به دلیل ساختار سادهتر، قابلیت اطمینان بالا و هزینه نگهداری مناسب، در صنایع نفت و گاز، پتروشیمی، پالایشگاهها، سیستمهای هوای فشرده و کارخانههای بزرگ کاربرد گستردهای دارند.
مقایسه کمپرسور محوری و کمپرسور سانتریفیوژ
اگرچه هر دو نوع در گروه کمپرسورهای دینامیکی قرار میگیرند، اما تفاوتهایی در عملکرد و حوزه کاربرد دارند.
| ویژگی | کمپرسور محوری | کمپرسور سانتریفیوژ |
|---|---|---|
| مسیر حرکت هوا | موازی محور شفت | شعاعی (از مرکز به محیط) |
| میزان دبی | بسیار زیاد | زیاد |
| افزایش فشار در هر مرحله | کمتر | بیشتر |
| تعداد مراحل | معمولاً زیاد | کمتر |
| راندمان در دبیهای بالا | بسیار بالا | بالا |
| پیچیدگی طراحی | بیشتر | کمتر |
| هزینه نگهداری | بیشتر | کمتر |
| مهمترین کاربرد | موتورهای جت، توربینهای گازی | صنایع نفت، گاز، پتروشیمی و هوای فشرده |
تفاوت کمپرسور دینامیکی با کمپرسور جابهجایی مثبت
یکی از رایجترین پرسشها هنگام انتخاب کمپرسور این است که کمپرسور دینامیکی چه تفاوتی با کمپرسورهای جابهجایی مثبت دارد؟
تفاوت اصلی این دو گروه در نحوه افزایش فشار است. در کمپرسورهای جابهجایی مثبت، هوا داخل یک محفظه محبوس شده و با کاهش حجم آن، فشار افزایش پیدا میکند. اما در کمپرسورهای دینامیکی، فشار از طریق افزایش سرعت جریان و تبدیل انرژی جنبشی به فشار ایجاد میشود.
این تفاوت باعث شده است که هر یک از این کمپرسورها برای شرایط کاری متفاوتی مناسب باشند.
| ویژگی | کمپرسور دینامیکی | کمپرسور جابهجایی مثبت |
|---|---|---|
| نحوه افزایش فشار | افزایش سرعت سیال | کاهش حجم سیال |
| نوع جریان | پیوسته و یکنواخت | پالسی یا ناپیوسته |
| دبی خروجی | زیاد | کم تا متوسط |
| فشار خروجی | متوسط تا بالا | بالا تا بسیار بالا |
| راندمان در دبی زیاد | بسیار مناسب | محدود |
| مناسب برای | صنایع بزرگ و جریان مداوم | فشارهای بالا و ظرفیتهای پایین |
در نتیجه، زمانی که هدف تولید حجم بالایی از هوای فشرده با جریان پیوسته باشد، کمپرسورهای دینامیکی انتخاب مناسبتری هستند. اما اگر فشار بسیار بالا با دبی کمتر مورد نیاز باشد، معمولاً کمپرسورهای جابهجایی مثبت گزینه بهتری خواهند بود.
مزایای کمپرسور دینامیکی
کمپرسورهای دینامیکی به دلیل طراحی خاص و عملکرد پیوسته، در بسیاری از صنایع بزرگ بهعنوان گزینهای قابل اعتماد شناخته میشوند. مهمترین مزایای این کمپرسورها عبارتاند از:
- مناسب برای دبیهای بسیار بالا: قابلیت تأمین حجم زیادی از هوا یا گاز با جریان یکنواخت.
- راندمان مناسب در کارکرد مداوم: عملکرد پایدار در فرآیندهای صنعتی که به کارکرد ۲۴ ساعته نیاز دارند.
- لرزش و صدای کمتر: به دلیل حذف حرکت رفتوبرگشتی قطعات، میزان لرزش نسبت به بسیاری از کمپرسورهای جابهجایی مثبت کمتر است.
- ابعاد مناسب در ظرفیتهای بالا: برای تولید دبی زیاد، فضای کمتری نسبت به برخی کمپرسورهای دیگر اشغال میکنند.
- هزینه نگهداری کمتر در کاربردهای صنعتی: تعداد کمتر قطعات سایشی باعث کاهش هزینههای تعمیر و سرویس در بلندمدت میشود.
محدودیتها و معایب کمپرسور دینامیکی
در کنار مزایای متعدد، کمپرسورهای دینامیکی محدودیتهایی نیز دارند که باید هنگام انتخاب دستگاه در نظر گرفته شوند.
- عملکرد آنها به شرایط محیطی مانند دما، فشار و چگالی هوا وابسته است.
- در دبیهای پایین، راندمان آنها نسبت به کمپرسورهای جابهجایی مثبت کاهش مییابد.
- هزینه اولیه خرید و نصب معمولاً بیشتر است.
- طراحی، راهاندازی و تعمیرات آنها به تخصص بیشتری نیاز دارد.
- در صورت انتخاب نادرست یا تغییر شدید شرایط کاری، احتمال بروز پدیدههایی مانند استال (Stall) و سرج (Surge) وجود دارد که میتواند عملکرد کمپرسور را مختل کند.
کاربردهای کمپرسور دینامیکی
به دلیل توانایی تولید حجم بالایی از هوای فشرده، کمپرسورهای دینامیکی در صنایع مختلف مورد استفاده قرار میگیرند.
صنایع نفت و گاز
برای انتقال گاز، تقویت فشار خطوط لوله و فرآیندهای پالایشگاهی استفاده میشوند.
صنایع پتروشیمی
در واحدهای فرآیندی برای فشردهسازی گازهای مختلف و تأمین فشار مورد نیاز تجهیزات کاربرد دارند.
نیروگاهها
در توربینهای گازی، کمپرسورهای دینامیکی هوای مورد نیاز محفظه احتراق را تأمین میکنند.
صنایع هوافضا
کمپرسورهای محوری بخش اصلی موتورهای جت هستند و نقش مهمی در افزایش راندمان موتور ایفا میکنند.
صنایع فولاد و سیمان
برای تأمین هوای مورد نیاز تجهیزات فرآیندی و سیستمهای احتراق استفاده میشوند.
سیستمهای هوای فشرده صنعتی
در کارخانههایی که به حجم بالایی از هوای فشرده نیاز دارند، کمپرسورهای دینامیکی گزینهای مناسب و اقتصادی محسوب میشوند.
نکات مهم در انتخاب کمپرسور دینامیکی
انتخاب صحیح کمپرسور تأثیر مستقیمی بر راندمان، مصرف انرژی و هزینههای بهرهبرداری دارد. مهمترین معیارهای انتخاب عبارتاند از:
دبی مورد نیاز
ابتدا باید میزان هوای مصرفی سیستم مشخص شود تا کمپرسوری با ظرفیت مناسب انتخاب شود.
فشار کاری
فشار خروجی کمپرسور باید متناسب با نیاز تجهیزات و فرآیندهای صنعتی باشد.
نوع گاز
در صورت استفاده برای گازهای خاص، جنس قطعات، سیستم آببندی و نوع روانکاری اهمیت بیشتری پیدا میکند.
شرایط محیطی
دمای محیط، ارتفاع از سطح دریا و میزان رطوبت میتوانند بر عملکرد کمپرسور تأثیر بگذارند.
راندمان انرژی
انتخاب کمپرسور با راندمان بالا باعث کاهش مصرف برق و هزینههای عملیاتی در بلندمدت خواهد شد.
هزینه تعمیر و نگهداری
علاوه بر قیمت خرید، هزینه سرویس، قطعات یدکی و دسترسی به خدمات پس از فروش نیز باید بررسی شود.
اشتباهات رایج در انتخاب کمپرسور دینامیکی
برخی اشتباهات در انتخاب یا بهرهبرداری از کمپرسور میتواند باعث کاهش راندمان و افزایش هزینهها شود.
- انتخاب کمپرسور تنها بر اساس فشار خروجی و بدون توجه به دبی مورد نیاز
- نادیده گرفتن شرایط محیطی محل نصب
- انتخاب ظرفیت کمتر یا بیشتر از نیاز واقعی
- بیتوجهی به کیفیت هوای ورودی و سیستمهای فیلتراسیون
- عدم استفاده از تجهیزات حفاظتی و کنترلی مناسب
- سرویس نکردن دورهای کمپرسور
نگهداری و سرویس کمپرسور دینامیکی
نگهداری منظم باعث افزایش طول عمر کمپرسور و جلوگیری از توقفهای ناخواسته در خطوط تولید میشود.
مهمترین اقدامات سرویس دورهای عبارتاند از:
- بررسی وضعیت یاتاقانها
- کنترل لرزش و صداهای غیرعادی
- بازدید از پروانهها و دیفیوزر
- بررسی عملکرد سیستم روانکاری
- کنترل سیستم آببندی و نشتیها
- پایش دمای یاتاقانها و قطعات دوار
- تمیز کردن فیلترهای هوای ورودی
- بررسی عملکرد سیستم کنترل و تجهیزات ایمنی
سوالات متداول
کمپرسور دینامیکی چیست؟
کمپرسور دینامیکی دستگاهی است که با افزایش سرعت هوا یا گاز و تبدیل انرژی جنبشی به فشار، هوای فشرده تولید میکند.
کمپرسور دینامیکی چه انواعی دارد؟
این کمپرسورها به دو نوع اصلی کمپرسور محوری و کمپرسور سانتریفیوژ تقسیم میشوند.
تفاوت کمپرسور دینامیکی با کمپرسور جابهجایی مثبت چیست؟
کمپرسورهای دینامیکی با افزایش سرعت سیال فشار ایجاد میکنند، در حالی که کمپرسورهای جابهجایی مثبت با کاهش حجم سیال باعث افزایش فشار میشوند.
کمپرسور دینامیکی در چه صنایعی کاربرد دارد؟
این کمپرسورها در صنایع نفت و گاز، پتروشیمی، نیروگاهها، هوافضا، فولاد، سیمان و سیستمهای بزرگ هوای فشرده کاربرد گسترده دارند.
آیا کمپرسور دینامیکی برای فشارهای بسیار بالا مناسب است؟
برای فشارهای بسیار بالا معمولاً از کمپرسورهای چند مرحلهای یا کمپرسورهای جابهجایی مثبت استفاده میشود. انتخاب نوع کمپرسور به دبی مورد نیاز و شرایط فرآیند بستگی دارد.
جمعبندی
کمپرسور دینامیکی یکی از مهمترین تجهیزات تولید هوای فشرده در صنایع بزرگ است که با استفاده از افزایش سرعت سیال و تبدیل انرژی جنبشی به فشار، امکان تولید جریان پیوسته و یکنواخت هوا یا گاز را فراهم میکند. این کمپرسورها در دو نوع اصلی محوری و سانتریفیوژ تولید میشوند و هر یک متناسب با نوع کاربرد، دبی و فشار مورد نیاز انتخاب میشوند.
انتخاب صحیح کمپرسور دینامیکی نیازمند بررسی عواملی مانند دبی، فشار کاری، نوع گاز، شرایط محیطی و راندمان انرژی است. همچنین، انجام سرویسهای دورهای و نگهداری اصولی نقش مهمی در افزایش عمر مفید تجهیزات و کاهش هزینههای بهرهبرداری دارد.
اگرچه کمپرسورهای دینامیکی برای همه کاربردها مناسب نیستند، اما در سیستمهایی که به دبی بالا، عملکرد پیوسته و راندمان مناسب نیاز دارند، یکی از بهترین گزینههای موجود محسوب میشوند و نقش مهمی در افزایش بهرهوری و پایداری فرآیندهای صنعتی ایفا میکنند.
