کمپرسور پره ای
آشنایی با ساختار، عملکرد، انواع، مزایا، کاربردها و نحوه انتخاب کمپرسور پره ای
(Vane Compressor)
مقدمه
هوای فشرده یکی از مهمترین منابع انرژی در صنایع مختلف است و انتخاب کمپرسور مناسب، تأثیر مستقیمی بر راندمان، مصرف انرژی و هزینههای نگهداری سیستم دارد. در میان انواع مختلف کمپرسورها، کمپرسور پره ای (Vane Compressor) به دلیل ساختار ساده، عملکرد یکنواخت و قابلیت اطمینان بالا، جایگاه ویژهای در بسیاری از کاربردهای صنعتی پیدا کرده است.
این نوع کمپرسور در گروه کمپرسورهای جابهجایی مثبت (Positive Displacement Compressors) قرار میگیرد و با استفاده از روتوری خارج از مرکز و مجموعهای از پرههای متحرک، حجم هوا را کاهش داده و آن را متراکم میکند. طراحی خاص این مکانیزم باعث میشود جریان هوای خروجی یکنواخت بوده و میزان لرزش و صدای دستگاه نسبت به بسیاری از کمپرسورهای پیستونی کمتر باشد.
کمپرسورهای پرهای در صنایع خودروسازی، چاپ و بستهبندی، تجهیزات پزشکی، ماشینآلات صنعتی، سیستمهای پنوماتیک و بسیاری از خطوط تولید مورد استفاده قرار میگیرند. همچنین در کاربردهایی که نیاز به هوای فشرده با دبی ثابت و عملکرد پیوسته وجود دارد، این کمپرسورها یکی از گزینههای مناسب محسوب میشوند.
در این مقاله با ساختار، نحوه عملکرد، اجزای اصلی، انواع، مزایا، محدودیتها، کاربردهای صنعتی، تفاوت کمپرسور پرهای با سایر کمپرسورها، نکات مهم انتخاب، نگهداری و سرویس این تجهیز آشنا خواهیم شد.
کمپرسور پره ای چیست؟
کمپرسور پره ای نوعی کمپرسور جابهجایی مثبت است که وظیفه آن افزایش فشار هوا یا گاز از طریق کاهش حجم سیال درون محفظه تراکم است. برخلاف کمپرسورهای پیستونی که از حرکت رفتوبرگشتی پیستون استفاده میکنند، در کمپرسور پرهای فرآیند تراکم به کمک یک روتور خارج از مرکز و چند پره لغزنده (Sliding Vanes) انجام میشود.
با چرخش روتور، پرهها تحت تأثیر نیروی گریز از مرکز یا در برخی مدلها به کمک فنر، به سمت دیواره داخلی استاتور حرکت میکنند و محفظههایی با حجم متغیر ایجاد میشود. هوای ورودی در بخش مکش وارد این محفظهها شده و با کاهش تدریجی حجم آنها، متراکم میشود. در پایان چرخه، هوای فشرده از دریچه خروجی به سمت شبکه هوای فشرده یا تجهیزات مصرفکننده هدایت میشود.
به دلیل این مکانیزم، کمپرسورهای پرهای قادرند جریان هوای یکنواخت، لرزش کم و عملکردی پایدار ارائه دهند و برای کارکردهای مداوم گزینهای مناسب باشند.
چرا از کمپرسور پره ای استفاده میشود؟
کمپرسورهای پرهای در بسیاری از کاربردهای صنعتی به دلیل تعادل مناسب میان راندمان، هزینه نگهداری و کیفیت هوای خروجی مورد استفاده قرار میگیرند.
مهمترین دلایل استفاده از این نوع کمپرسور عبارتاند از:
- تولید جریان هوای یکنواخت با نوسان کم
- طراحی ساده و ابعاد نسبتاً جمعوجور
- صدای کمتر نسبت به بسیاری از کمپرسورهای پیستونی
- قابلیت کارکرد مداوم در خطوط تولید
- هزینه نگهداری مناسب
- راندمان مطلوب در فشارهای متوسط
- امکان تولید مدلهای بدون روغن (Oil-Free) برای صنایع حساس
به همین دلیل، کمپرسورهای پرهای در بسیاری از کارخانهها بهعنوان جایگزینی برای کمپرسورهای پیستونی یا در برخی کاربردها بهجای کمپرسورهای اسکرو مورد استفاده قرار میگیرند.
کمپرسور پره ای چگونه کار میکند؟
اساس عملکرد کمپرسور پرهای بر کاهش حجم هوای محبوس در محفظه تراکم است.

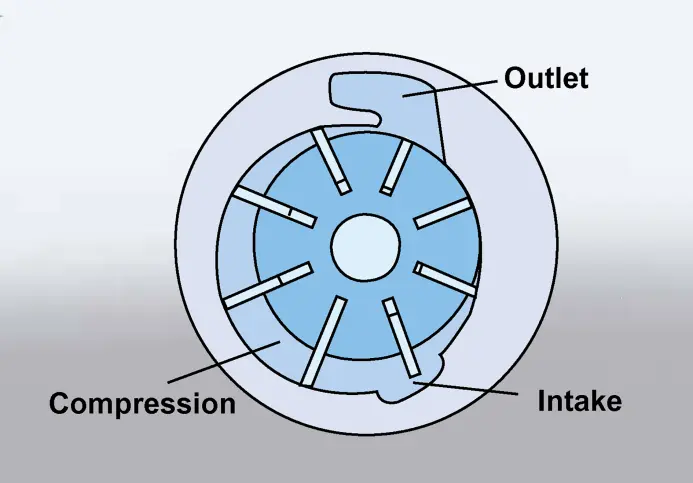

در ابتدای فرآیند، روتور که بهصورت خارج از مرکز داخل استاتور قرار گرفته است شروع به چرخش میکند. پرههای متحرک در شیارهای روتور قرار دارند و هنگام چرخش، به دلیل نیروی گریز از مرکز با سطح داخلی استاتور در تماس باقی میمانند.
در بخش ورودی، فاصله بین روتور و استاتور بیشتر است؛ بنابراین حجم محفظه افزایش یافته و هوا به داخل کمپرسور مکش میشود. با ادامه چرخش روتور، این فاصله کاهش مییابد و حجم محفظه بهتدریج کوچکتر میشود. کاهش حجم باعث افزایش فشار هوا شده و در نهایت، هوای متراکم از دریچه خروجی تخلیه میشود.
در کمپرسورهای روغنی، روغن علاوه بر روانکاری قطعات، وظیفه خنککاری و آب بندی بین پرهها و استاتور را نیز بر عهده دارد که این موضوع موجب افزایش راندمان و کاهش استهلاک دستگاه میشود.
اجزای اصلی کمپرسور پره ای
کمپرسور پرهای از مجموعهای از قطعات مکانیکی تشکیل شده است که هر یک نقش مهمی در فرآیند مکش، تراکم و تخلیه هوا دارند. شناخت این اجزا علاوه بر درک بهتر نحوه عملکرد دستگاه، در انتخاب، نگهداری و عیبیابی آن نیز اهمیت زیادی دارد.
روتور (Rotor)
روتور مهمترین بخش متحرک کمپرسور پرهای است که بهصورت خارج از مرکز (Eccentric) داخل استاتور قرار میگیرد. این روتور توسط الکتروموتور به چرخش درمیآید و با حرکت خود، فرآیند مکش و تراکم هوا را انجام میدهد.
خارج از مرکز بودن روتور باعث ایجاد محفظههایی با حجم متغیر میشود که اساس عملکرد کمپرسور پرهای را تشکیل میدهد.
پرهها (Vanes)
پرهها قطعاتی متحرک هستند که داخل شیارهای روتور قرار میگیرند. هنگام چرخش روتور، این پرهها تحت تأثیر نیروی گریز از مرکز یا در برخی مدلها به کمک فنر، به سمت دیواره داخلی استاتور حرکت میکنند.
وظایف اصلی پرهها عبارتاند از:
- ایجاد محفظههای تراکم
- آببندی بین بخشهای مختلف کمپرسور
- جلوگیری از نشت هوا
- کمک به افزایش راندمان تراکم
پرهها معمولاً از آلیاژهای مقاوم، کامپوزیتهای مهندسی یا مواد دارای مقاومت سایشی بالا ساخته میشوند تا در برابر اصطکاک و دمای بالا دوام مناسبی داشته باشند.
استاتور (Stator)
استاتور یا پوسته داخلی، محفظهای است که روتور و پرهها در داخل آن حرکت میکنند. سطح داخلی استاتور با دقت بسیار بالایی ماشینکاری میشود تا تماس یکنواخت پرهها با دیواره حفظ شده و فرآیند تراکم با کمترین نشتی انجام شود.
جنس استاتور معمولاً از چدن یا فولاد آلیاژی مقاوم انتخاب میشود تا در برابر فشار و سایش مقاومت کافی داشته باشد.
محفظه تراکم (Compression Chamber)
فضای ایجادشده بین روتور، پرهها و استاتور، محفظه تراکم را تشکیل میدهد. هوای ورودی در این قسمت به دام افتاده و با کاهش تدریجی حجم محفظه، فشار آن افزایش پیدا میکند.
اندازه و شکل این محفظه تأثیر مستقیمی بر راندمان و ظرفیت کمپرسور دارد.
دریچه ورودی و خروجی
هوای محیط از طریق دریچه ورودی وارد کمپرسور میشود و پس از طی فرآیند تراکم، از دریچه خروجی خارج میشود.
طراحی مناسب این مسیرها باعث میشود:
- افت فشار کاهش یابد.
- راندمان دستگاه افزایش پیدا کند.
- جریان هوا یکنواختتر شود.
سیستم روانکاری
در بیشتر کمپرسورهای پرهای از سیستم روانکاری برای کاهش اصطکاک و خنککاری قطعات استفاده میشود.
روغن در این سیستم چند وظیفه مهم بر عهده دارد:
- کاهش سایش پرهها
- آببندی بهتر محفظه تراکم
- خنک کردن قطعات داخلی
- افزایش طول عمر دستگاه
در کاربردهایی مانند صنایع غذایی، دارویی و الکترونیک، از کمپرسورهای پرهای بدون روغن (Oil-Free) استفاده میشود تا هوای خروجی کاملاً عاری از آلودگی باشد.
سیستم خنککاری
فرآیند تراکم باعث افزایش دمای هوا میشود؛ بنابراین وجود سیستم خنککاری برای حفظ عملکرد پایدار کمپرسور ضروری است.
بسته به ظرفیت دستگاه، خنککاری میتواند به دو روش انجام شود:
- هواخنک (Air Cooled): انتقال حرارت با استفاده از جریان هوا و فن.
- آبخنک (Water Cooled): انتقال حرارت به کمک آب در کاربردهای صنعتی با ظرفیت بالا.
انتخاب نوع سیستم خنککاری به شرایط کاری، ظرفیت کمپرسور و محیط نصب بستگی دارد.
سیستم انتقال قدرت
نیروی مورد نیاز روتور توسط یک الکتروموتور تأمین میشود و از طریق کوپلینگ یا تسمه به محور کمپرسور منتقل میگردد.
در مدلهای صنعتی جدید معمولاً از کوپلینگ مستقیم (Direct Drive) استفاده میشود که موجب کاهش تلفات انرژی، کاهش لرزش و افزایش راندمان سیستم میشود.
سیستم کنترل و ایمنی
کمپرسورهای پرهای مدرن به تجهیزات کنترلی مختلفی مجهز هستند که عملکرد ایمن و پایدار دستگاه را تضمین میکنند.
مهمترین تجهیزات کنترلی عبارتاند از:
- سنسور فشار
- سنسور دما
- شیر اطمینان
- کنترلر الکترونیکی
- نمایشگر وضعیت دستگاه
- سیستم هشدار و حفاظت در برابر اضافهبار
این تجهیزات از افزایش بیش از حد فشار یا دمای کمپرسور جلوگیری کرده و احتمال خرابی را به حداقل میرسانند.
انواع کمپرسور پره ای
کمپرسورهای پرهای بر اساس نوع روانکاری، سیستم خنککاری و طراحی مکانیکی در مدلهای مختلفی تولید میشوند. انتخاب هر یک از این مدلها به عواملی مانند کیفیت هوای مورد نیاز، فشار کاری، ظرفیت تولید هوا و شرایط بهرهبرداری بستگی دارد.
کمپرسور پره ای روغنی (Oil-Lubricated Vane Compressor)
کمپرسورهای پرهای روغنی رایجترین نوع این تجهیزات هستند. در این مدل، روغن علاوه بر روانکاری قطعات متحرک، وظیفه خنککاری، آببندی محفظه تراکم و کاهش اصطکاک را نیز بر عهده دارد.
این ویژگیها باعث افزایش راندمان، کاهش استهلاک قطعات و افزایش طول عمر کمپرسور میشود.
کاربردهای اصلی:
- کارخانجات تولیدی
- صنایع فلزی
- صنایع چوب
- کارگاههای صنعتی
- خطوط مونتاژ
- سیستمهای پنوماتیک عمومی
مزایا:
- راندمان بالا
- استهلاک کمتر
- عمر مفید بیشتر
- عملکرد پایدار در کارکردهای طولانی
کمپرسور پره ای بدون روغن (Oil-Free Vane Compressor)
در برخی صنایع، وجود حتی مقدار بسیار کمی روغن در هوای فشرده قابل قبول نیست. در این شرایط از کمپرسورهای پرهای بدون روغن استفاده میشود.
در این مدل، طراحی قطعات و استفاده از مواد مهندسی خاص باعث میشود فرآیند تراکم بدون ورود روغن به مسیر هوا انجام شود.
کاربردهای اصلی:
- صنایع غذایی
- صنایع دارویی
- تجهیزات پزشکی
- آزمایشگاهها
- صنایع الکترونیک
- تولید هوای ابزار دقیق
مزایا:
- هوای کاملاً تمیز
- عدم آلودگی محصول
- مناسب برای فرآیندهای حساس
- کاهش هزینههای فیلتراسیون روغن
کمپرسور پره ای هواخنک (Air-Cooled)
در این مدل، گرمای ایجادشده در فرآیند تراکم توسط جریان هوا و فن خنککننده دفع میشود.
به دلیل طراحی ساده، هزینه اولیه کمتر و نگهداری آسان، این نوع کمپرسور در ظرفیتهای پایین و متوسط کاربرد گستردهای دارد.
مزایا:
- نصب آسان
- عدم نیاز به سیستم آب خنککننده
- هزینه نگهداری پایین
- مناسب برای محیطهای صنعتی معمولی
کمپرسور پره ای آبخنک (Water-Cooled)
در کاربردهای صنعتی سنگین و کارکردهای مداوم، معمولاً از سیستم آبخنک استفاده میشود.
در این مدل، آب گردش یافته در مبدل حرارتی، گرمای کمپرسور را جذب کرده و باعث کاهش دمای قطعات داخلی میشود.
این روش راندمان بالاتری نسبت به مدلهای هواخنک دارد و برای شرایط کاری سخت مناسبتر است.
مزایا:
- خنککاری مؤثرتر
- مناسب برای کارکرد ۲۴ ساعته
- افزایش طول عمر قطعات
- عملکرد پایدار در محیطهای گرم
کمپرسور پره ای تکمرحلهای و چندمرحلهای
کمپرسورهای پرهای از نظر تعداد مراحل تراکم نیز به دو گروه تقسیم میشوند.
کمپرسور تکمرحلهای
در این مدل، هوا تنها یک بار متراکم میشود و برای فشارهای متوسط مناسب است.
این نوع کمپرسور ساختار سادهتری دارد و معمولاً در کاربردهای عمومی مورد استفاده قرار میگیرد.
کمپرسور چندمرحلهای
در این مدل، هوا طی چند مرحله متوالی فشرده میشود و بین مراحل معمولاً از خنککننده (Intercooler) استفاده میشود.
این طراحی موجب کاهش دمای هوا، افزایش راندمان و دستیابی به فشارهای بالاتر میشود.
کدام نوع کمپرسور پره ای مناسبتر است؟
انتخاب بهترین نوع کمپرسور پرهای به شرایط کاری و نیازهای هر مجموعه بستگی دارد.
| نوع کمپرسور | مناسب برای |
|---|---|
| روغنی | کاربردهای عمومی صنعتی و کارکرد مداوم |
| بدون روغن | صنایع غذایی، دارویی، پزشکی و الکترونیک |
| هواخنک | ظرفیتهای پایین و متوسط با نصب ساده |
| آبخنک | ظرفیتهای بالا و کارکرد مداوم |
| تکمرحلهای | فشارهای متوسط و کاربردهای عمومی |
| چندمرحلهای | فشارهای بالاتر و فرآیندهای صنعتی سنگین |
محدودیتهای کمپرسور پرهای
در کنار مزایای متعدد، کمپرسور پرهای نیز مانند هر تجهیز صنعتی دیگری محدودیتهایی دارد که باید پیش از انتخاب آن در نظر گرفته شوند.
مهمترین محدودیت این کمپرسورها، مناسب نبودن آنها برای تولید فشارهای بسیار بالا است. معمولاً کمپرسورهای پرهای برای فشارهای متوسط طراحی میشوند و در کاربردهایی که به فشارهای بالا نیاز است، کمپرسورهای پیستونی یا اسکرو گزینه مناسبتری هستند.
از سوی دیگر، پرهها به دلیل تماس مداوم با سطح داخلی سیلندر، به مرور زمان دچار سایش میشوند و لازم است در سرویسهای دورهای بررسی و در صورت نیاز تعویض شوند. کیفیت روغن نیز تأثیر مستقیمی بر عمر پرهها و عملکرد دستگاه دارد؛ بنابراین در مدلهای روغنی، رعایت برنامه منظم تعویض روغن اهمیت زیادی دارد.
همچنین ورود گردوغبار، ذرات جامد یا آلودگی به هوای ورودی میتواند باعث افزایش استهلاک پرهها و کاهش راندمان کمپرسور شود. به همین دلیل استفاده از فیلترهای مناسب در ورودی هوا ضروری است.
نکات مهم در انتخاب کمپرسور پرهای
انتخاب یک کمپرسور پرهای مناسب تنها به ظرفیت یا قیمت دستگاه محدود نمیشود و باید شرایط واقعی فرآیند نیز بررسی شود.
مهمترین پارامترها عبارتاند از:
- فشار کاری مورد نیاز
- دبی یا حجم هوای مصرفی
- سیکل کاری (کارکرد مداوم یا متناوب)
- کیفیت هوای مورد نیاز (روغنی یا بدون روغن)
- شرایط محیطی مانند دما، گردوغبار و رطوبت
- هزینه نگهداری و مصرف انرژی
اگر سیستم به هوای کاملاً تمیز نیاز داشته باشد، مانند صنایع غذایی، دارویی یا الکترونیک، استفاده از مدلهای Oil-Free توصیه میشود. در مقابل، برای بسیاری از کاربردهای صنعتی عمومی، کمپرسورهای روغنی به دلیل راندمان بیشتر و قیمت مناسبتر انتخاب رایجتری هستند.
نگهداری و سرویس کمپرسور پرهای
یکی از دلایل محبوبیت کمپرسورهای پرهای، سادگی فرآیند نگهداری آنها است. با این حال، اجرای برنامه سرویس منظم نقش مهمی در افزایش طول عمر دستگاه دارد.
مهمترین اقدامات نگهداری عبارتاند از:
- کنترل وضعیت و ضخامت پرهها
- تعویض روغن و فیلتر روغن در زمان مقرر
- بررسی و تعویض فیلتر هوای ورودی
- کنترل سیستم خنککاری
- بررسی نشتیها و اتصالات
- کنترل یاتاقانها و صداهای غیرعادی دستگاه
اجرای این اقدامات باعث کاهش توقفهای ناخواسته، افزایش راندمان و کاهش هزینههای تعمیرات خواهد شد.
مقایسه کمپرسور پرهای با سایر انواع کمپرسورها
هر نوع کمپرسور برای کاربرد مشخصی طراحی شده است و انتخاب مناسب به شرایط کاری بستگی دارد.
| نوع کمپرسور | مهمترین ویژگی | کاربرد مناسب |
|---|---|---|
| کمپرسور پرهای | عملکرد نرم، صدای کم و طراحی ساده | فشارهای متوسط و کارکرد پیوسته |
| کمپرسور اسکرو | راندمان بالا و دبی زیاد | صنایع بزرگ و تولید مداوم هوای فشرده |
| کمپرسور پیستونی | تولید فشارهای بالا | کارگاهها، تعمیرگاهها و کاربردهای متناوب |
| کمپرسور سانتریفیوژ | دبی بسیار زیاد | پالایشگاهها، نیروگاهها و صنایع سنگین |
| کمپرسور محوری | دبی بسیار بالا با راندمان زیاد | توربینهای گازی و صنایع هوافضا |
به طور کلی، کمپرسور پرهای زمانی بهترین انتخاب است که سیستم به هوای فشرده یکنواخت، صدای کم، هزینه نگهداری مناسب و ابعاد جمعوجور نیاز داشته باشد.
فناوریهای جدید در کمپرسورهای پرهای
در سالهای اخیر، تولیدکنندگان با هدف افزایش راندمان و کاهش هزینههای بهرهبرداری، فناوریهای جدیدی را در طراحی کمپرسورهای پرهای به کار گرفتهاند.
برخی از مهمترین پیشرفتها عبارتاند از:
- استفاده از آلیاژهای مقاومتر برای ساخت پرهها
- طراحی بهینه پروفیل پرهها برای کاهش اصطکاک
- سیستمهای روانکاری هوشمند
- اینورتر (Variable Speed Drive) برای تنظیم دور موتور
- سیستمهای مانیتورینگ آنلاین و عیبیابی هوشمند
- کاهش سطح صدا و لرزش دستگاه
- افزایش راندمان انرژی مطابق استانداردهای جدید
این فناوریها علاوه بر افزایش عمر دستگاه، موجب کاهش مصرف برق و هزینههای نگهداری نیز شدهاند.
اهمیت کمپرسور پرهای در صنعت
اگرچه امروزه کمپرسورهای اسکرو سهم بزرگی از بازار هوای فشرده را در اختیار دارند، اما کمپرسورهای پرهای همچنان در بسیاری از صنایع جایگاه خود را حفظ کردهاند.
دلیل این موضوع، ترکیب مناسب راندمان، سادگی، هزینه نگهداری پایین و قابلیت اطمینان بالا است. در بسیاری از خطوط تولید که فشار متوسط و عملکرد مداوم مورد نیاز است، کمپرسور پرهای میتواند با هزینهای کمتر نسبت به برخی فناوریهای دیگر، نیاز سیستم را به خوبی تأمین کند.
همچنین ابعاد کوچک، لرزش کم و صدای پایین باعث شده است این کمپرسورها در محیطهای صنعتی و کارگاهی گزینهای مناسب باشند.
جمعبندی
کمپرسور پرهای (Vane Compressor) یکی از انواع کمپرسورهای جابهجایی مثبت است که به دلیل ساختار ساده، عملکرد یکنواخت و هزینه نگهداری مناسب، در بسیاری از صنایع مورد استفاده قرار میگیرد. این کمپرسورها با استفاده از پرههای متحرک، حجم هوا را کاهش داده و فشار آن را افزایش میدهند و برای کاربردهایی با فشار متوسط و نیاز به هوای فشرده پیوسته، انتخابی مناسب هستند.
از مهمترین مزایای کمپرسور پرهای میتوان به راندمان مناسب، صدای کم، ابعاد جمعوجور، تعمیر و نگهداری ساده و قابلیت اطمینان بالا اشاره کرد. در مقابل، محدودیتهایی مانند مناسب نبودن برای فشارهای بسیار بالا و نیاز به بررسی دورهای وضعیت پرهها نیز باید در زمان انتخاب دستگاه مدنظر قرار گیرد.
امروزه با استفاده از فناوریهایی مانند درایو دور متغیر، سیستمهای پایش هوشمند، مواد مقاوم در برابر سایش و طراحیهای بهینه، عملکرد کمپرسورهای پرهای نسبت به گذشته به شکل قابل توجهی بهبود یافته است. انتخاب صحیح این کمپرسورها بر اساس فشار کاری، دبی مورد نیاز، کیفیت هوای خروجی و شرایط بهرهبرداری، میتواند موجب افزایش بهرهوری، کاهش مصرف انرژی و کاهش هزینههای نگهداری در سیستمهای هوای فشرده شود.
