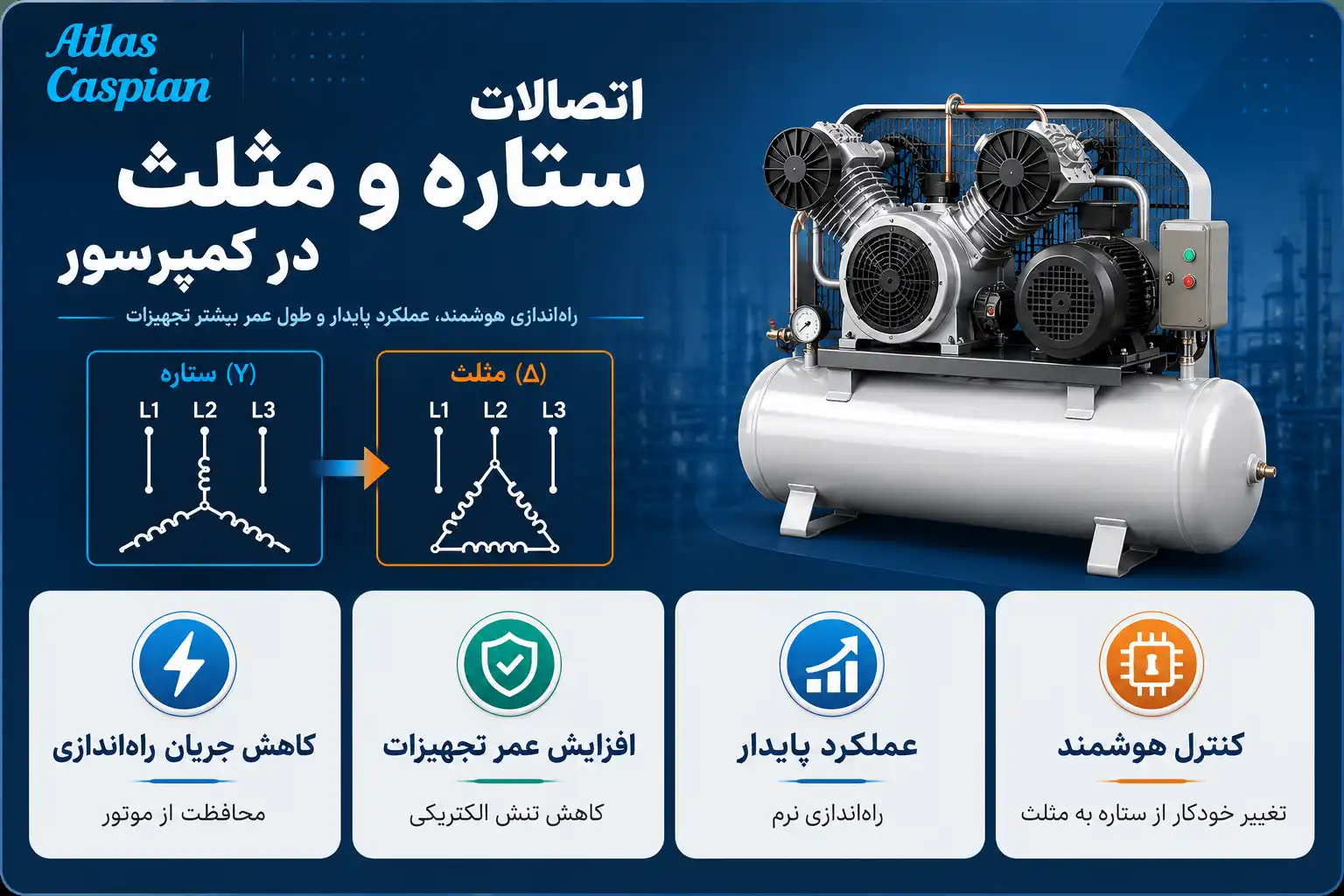

اتصالات ستاره و مثلث در کمپرسور
آشنایی با نحوه عملکرد، کاربردها و نکات مهم در راهاندازی موتورهای سه‌فاز کمپرسور
مقدمه
موتورهای الکتریکی سه‌فاز، نیروی محرکه اصلی بسیاری از کمپرسورهای صنعتی هستند و نحوه راهاندازی آن‌ها تأثیر مستقیمی بر عملکرد، مصرف انرژی و طول عمر تجهیزات دارد. یکی از رایج‌ترین روش‌های راهاندازی این موتورها، استفاده از اتصالات ستاره و مثلث (Star-Delta Connection) است که با هدف کاهش جریان راهاندازی و محافظت از موتور و کمپرسور به کار می‌رود.
در بسیاری از کمپرسورهای صنعتی، موتور در لحظه استارت جریان بسیار زیادی از شبکه برق دریافت میکند. اگر این جریان کنترل نشود، می‌تواند باعث افت ولتاژ، افزایش تنش مکانیکی، گرم شدن سیمپیچها و کاهش عمر تجهیزات شود. به همین دلیل، در بسیاری از سیستم‌ها ابتدا موتور در حالت ستاره (Y) راهاندازی شده و پس از رسیدن به سرعت مناسب، به حالت مثلث (Δ) تغییر وضعیت میدهد تا با توان نامی خود به کار ادامه دهد.
در این مقاله با اصول اتصالات ستاره و مثلث در کمپرسور، نحوه عملکرد مدار Star-Delta، تفاوت دو روش، مزایا، کاربردها، نکات مهم در انتخاب و فناوری‌های جدید جایگزین این روش آشنا خواهیم شد.
اتصالات ستاره و مثلث در کمپرسور چیست؟
اتصالات ستاره (Star یا Y) و مثلث (Delta یا Δ) دو روش متداول برای اتصال سیم‌پیچ‌های موتورهای الکتریکی سه‌فاز هستند که در بسیاری از کمپرسورهای صنعتی، پمپ‌ها، فن‌ها و سایر تجهیزات دوار مورد استفاده قرار می‌گیرند. هدف اصلی از انتخاب هر یک از این روش‌ها، کنترل جریان راهاندازی، تأمین گشتاور موردنیاز موتور و افزایش پایداری عملکرد سیستم است.
در کمپرسورها، موتور الکتریکی وظیفه تأمین نیروی لازم برای به حرکت درآوردن واحد تراکم را بر عهده دارد. هنگام روشن شدن موتور، جریان مصرفی می‌تواند بین ۵ تا ۸ برابر جریان نامی باشد که به آن جریان راهاندازی (Starting Current یا Inrush Current) گفته میشود. اگر این جریان کنترل نشود، ممکن است باعث افت ولتاژ شبکه، افزایش دمای سیمپیچها، آسیب به تجهیزات الکتریکی و وارد شدن تنش مکانیکی به اجزای کمپرسور شود.
برای جلوگیری از این مشکلات، در بسیاری از کمپرسورهای سه‌فاز از مدار راهاندازی ستاره-مثلث (Star-Delta Starter) استفاده میشود. در این روش، موتور ابتدا با اتصال ستاره راهاندازی میشود تا جریان اولیه کاهش یابد. پس از آنکه موتور به بخش زیادی از سرعت نامی خود رسید، مدار کنترل به‌صورت خودکار اتصال را به حالت مثلث تغییر میدهد تا موتور بتواند با توان و گشتاور کامل به کار خود ادامه دهد.
این روش یکی از ساده‌ترین، اقتصادی‌ترین و پرکاربردترین روش‌های راهاندازی موتورهای سه‌فاز در صنایع مختلف به شمار می‌رود و سال‌هاست در کمپرسورهای صنعتی با توان متوسط و بالا مورد استفاده قرار می‌گیرد.
چرا از راهاندازی ستاره و مثلث در کمپرسورها استفاده میشود؟
یکی از مهمترین چالش‌های راهاندازی کمپرسورهای صنعتی، جریان بالای لحظه استارت است. زمانی که موتور به‌طور مستقیم به شبکه برق متصل میشود، جریان زیادی از شبکه دریافت میکند که می‌تواند باعث افت ولتاژ، افزایش دمای موتور و وارد شدن فشار مکانیکی به کمپرسور شود.
راهاندازی ستاره-مثلث برای حل این مشکل طراحی شده است. در این روش، موتور در لحظه روشن شدن با ولتاژ کمتری کار میکند و در نتیجه جریان راهاندازی به میزان قابل توجهی کاهش مییابد. پس از آنکه سرعت موتور افزایش پیدا کرد و بار اولیه کاهش یافت، اتصال موتور از حالت ستاره به حالت مثلث تغییر میکند تا موتور با ولتاژ کامل و توان نامی خود به کار ادامه دهد.
استفاده از این روش مزایای متعددی دارد که مهمترین آن‌ها عبارت‌اند از:
- کاهش جریان راهاندازی موتور
- کاهش افت ولتاژ در شبکه برق
- جلوگیری از وارد شدن تنش مکانیکی به کوپلینگ، یاتاقان‌ها و اجزای کمپرسور
- افزایش طول عمر موتور و تجهیزات مکانیکی
- کاهش احتمال فعال شدن تجهیزات حفاظتی در زمان استارت
- راهاندازی نرم‌تر و ایمن‌تر کمپرسور
- کاهش هزینه‌های تعمیر و نگهداری در بلندمدت
به همین دلیل، راهاندازی ستاره-مثلث همچنان یکی از رایج‌ترین روش‌های کنترل موتور در بسیاری از کمپرسورهای پیستونی، اسکرو و سایر کمپرسورهای صنعتی با توان متوسط و بالا محسوب میشود.
اتصال ستاره (Y) در کمپرسور

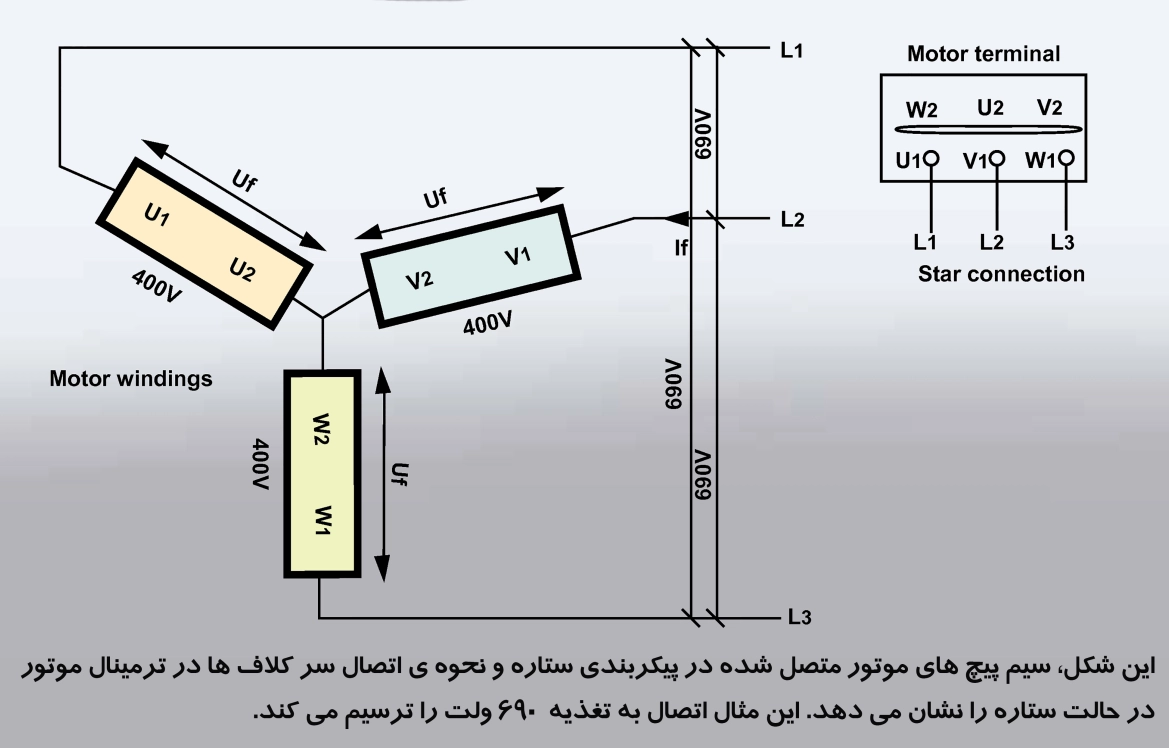

در اتصال ستاره (Star یا Y)، انتهای سه سیمپیچ موتور به یک نقطه مشترک به نام نقطه نول یا نقطه صفر متصل میشوند و ابتدای هر سیمپیچ به یکی از فازهای شبکه برق وصل میشود. این آرایش باعث میشود ولتاژ اعمال‌شده به هر سیمپیچ کمتر از ولتاژ خط باشد؛ به‌طور دقیق، ولتاژ هر سیمپیچ برابر با ولتاژ خط تقسیم بر √3 است.
به‌عنوان مثال، اگر یک موتور با پلاک 400/690 ولت روی شبکه سه‌فاز 690 ولت در حالت ستاره راهاندازی شود، هر سیمپیچ ولتاژی در حدود 400 ولت دریافت خواهد کرد. کاهش ولتاژ سیمپیچها باعث کاهش جریان راهاندازی و در نتیجه کاهش تنش الکتریکی و مکانیکی واردشده به موتور و کمپرسور میشود.
به همین دلیل، اتصال ستاره معمولاً برای لحظه راهاندازی موتور مورد استفاده قرار می‌گیرد و موتور تنها برای مدت کوتاهی در این وضعیت کار میکند.
مزایای اتصال ستاره
استفاده از اتصال ستاره در کمپرسورها مزایای متعددی دارد که مهمترین آن‌ها عبارت‌اند از:
- کاهش قابل‌توجه جریان راهاندازی موتور
- کاهش افت ولتاژ در شبکه برق
- کاهش تنش مکانیکی وارد بر کوپلینگ، یاتاقان‌ها و محور کمپرسور
- جلوگیری از گرم شدن بیش از حد سیم‌پیچ‌های موتور در لحظه استارت
- افزایش طول عمر موتور و تجهیزات الکتریکی
- کاهش احتمال عملکرد ناخواسته فیوزها و کلیدهای حفاظتی
البته باید توجه داشت که در حالت ستاره، گشتاور راهاندازی موتور نیز کاهش پیدا میکند. به همین دلیل، این روش تنها برای کمپرسورهایی مناسب است که در لحظه راهاندازی تحت بار سنگین قرار ندارند یا امکان استارت بدون بار را دارند.
اتصال مثلث (Δ) در کمپرسور

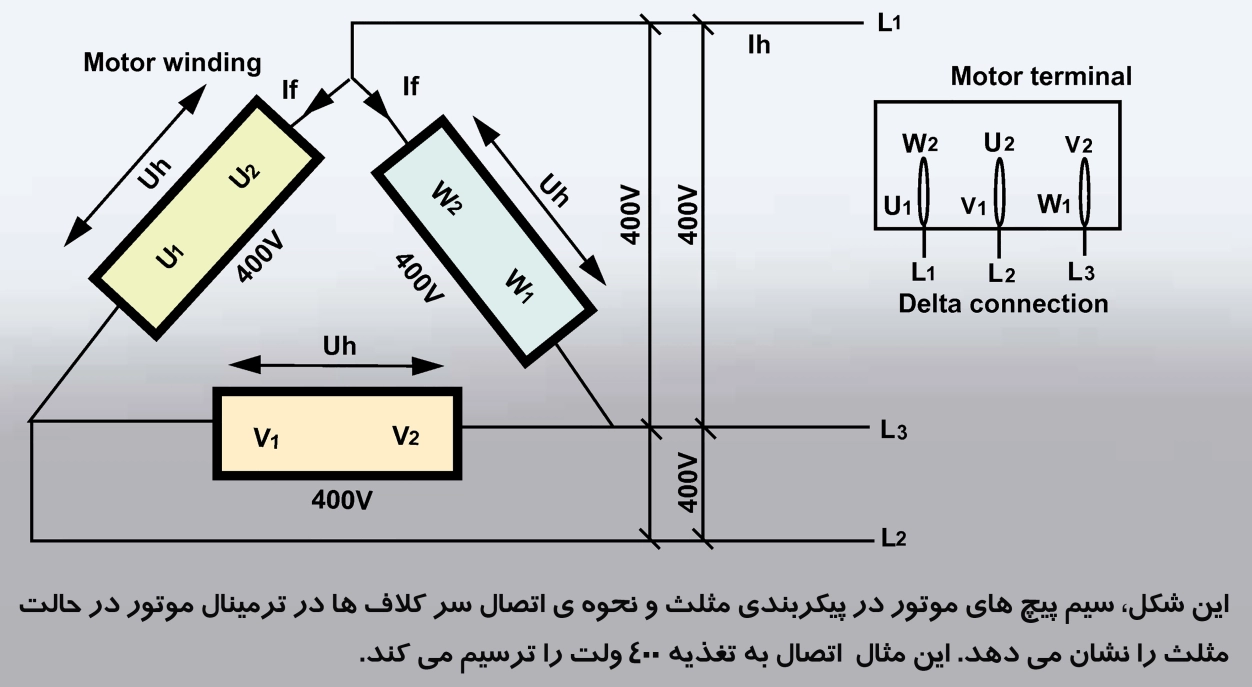

در اتصال مثلث (Delta یا Δ)، ابتدا و انتهای سیم‌پیچ‌های موتور به یکدیگر متصل میشوند و یک مدار حلقه‌ای یا مثلثی تشکیل می‌دهند. در این حالت، هر سیمپیچ مستقیماً ولتاژ کامل شبکه را دریافت میکند؛ بنابراین موتور می‌تواند توان و گشتاور نامی خود را تولید کند.
برای نمونه، موتوری با مشخصات 400/690 ولت هنگام اتصال به شبکه 400 ولت باید در حالت مثلث کار کند تا هر سیمپیچ ولتاژ نامی خود را دریافت کرده و موتور با حداکثر راندمان عمل کند.
به همین دلیل، پس از پایان مرحله راهاندازی، موتور کمپرسور از حالت ستاره به حالت مثلث تغییر وضعیت میدهد و فرآیند فشرده‌سازی هوا یا گاز با توان کامل آغاز میشود.
مزایای اتصال مثلث
مهمترین مزایای اتصال مثلث عبارت‌اند از:
- تأمین توان و گشتاور نامی موتور
- عملکرد پایدار در شرایط بار کامل
- مناسب برای کارکرد مداوم کمپرسور
- راندمان بالاتر نسبت به حالت ستاره
- امکان دستیابی به ظرفیت کامل کمپرسور
البته اتصال مستقیم موتور در حالت مثلث باعث افزایش جریان راهاندازی میشود؛ به همین دلیل، در موتورهای با توان متوسط و بالا معمولاً از راهاندازی مستقیم در حالت مثلث استفاده نمی‌شود و ابتدا موتور در حالت ستاره راهاندازی شده و سپس به مثلث منتقل میشود.
مقایسه اتصال ستاره و مثلث
هر یک از این دو روش برای شرایط کاری مشخصی طراحی شده‌اند و نمی‌توان یکی را به‌طور مطلق برتر از دیگری دانست. در عمل، هر دو اتصال در کنار یکدیگر استفاده میشوند تا بهترین عملکرد حاصل شود.
| ویژگی | اتصال ستاره (Y) | اتصال مثلث (Δ) |
|---|---|---|
| ولتاژ هر سیمپیچ | ولتاژ خط ÷ √3 | برابر ولتاژ خط |
| جریان راهاندازی | کم | زیاد |
| گشتاور راهاندازی | پایین‌تر | بیشتر |
| توان خروجی موتور | کمتر | توان نامی |
| کاربرد اصلی | راهاندازی اولیه موتور | کارکرد دائم موتور |
| تنش مکانیکی | کم | بیشتر |
| مصرف جریان | پایین‌تر | بالاتر |
به‌طور کلی، اتصال ستاره برای کاهش جریان راهاندازی و اتصال مثلث برای بهره‌برداری عادی موتور مورد استفاده قرار می‌گیرد.

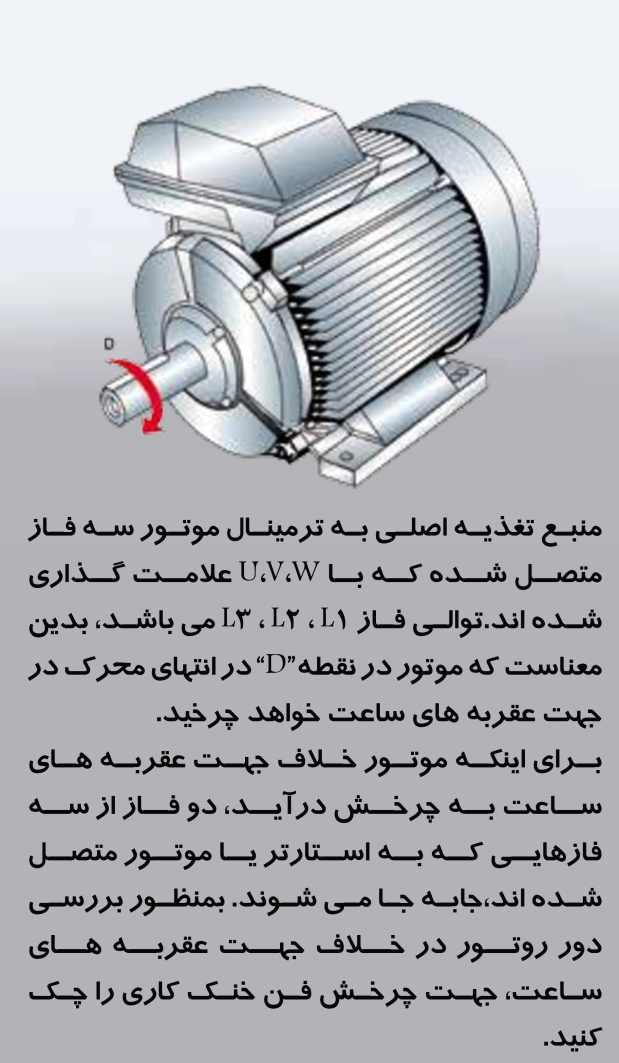

نحوه عملکرد مدار ستاره-مثلث در کمپرسور
مدار راهاندازی ستاره-مثلث (Star-Delta Starter) یکی از متداول‌ترین روش‌های راهاندازی موتورهای سه فاز در کمپرسورهای صنعتی است. هدف اصلی این مدار، کاهش جریان راهاندازی موتور و جلوگیری از وارد شدن تنش‌های الکتریکی و مکانیکی به تجهیزات است.
در این روش، موتور هنگام روشن شدن ابتدا در حالت ستاره (Y) قرار می‌گیرد. از آنجا که ولتاژ اعمال‌شده به هر سیمپیچ کمتر از ولتاژ خط است، جریان راهاندازی نیز به میزان قابل توجهی کاهش مییابد. در این مرحله، موتور به‌آرامی شتاب گرفته و سرعت آن افزایش پیدا میکند.
پس از آنکه سرعت موتور به حدود ۸۰ تا ۹۰ درصد سرعت نامی رسید، یک تایمر یا کنترلر فرمان قطع اتصال ستاره و برقراری اتصال مثلث را صادر میکند. در این حالت، سیمپیچها ولتاژ کامل شبکه را دریافت کرده و موتور با توان و گشتاور نامی خود به کار ادامه میدهد.
این تغییر وضعیت تنها چند ثانیه زمان می‌برد، اما نقش بسیار مهمی در افزایش طول عمر موتور، کاهش استهلاک کمپرسور و جلوگیری از افت ولتاژ شبکه برق دارد.
به‌طور معمول، مدار راهاندازی ستاره-مثلث از تجهیزات زیر تشکیل میشود:
- کنتاکتور اصلی
- کنتاکتور ستاره
- کنتاکتور مثلث
- تایمر تغییر وضعیت
- رله حرارتی (Overload Relay)
- فیوزها و تجهیزات حفاظتی
هماهنگی صحیح این تجهیزات باعث میشود فرآیند تغییر از حالت ستاره به مثلث بدون شوک الکتریکی و مکانیکی انجام شود.
مزایا و معایب استفاده از اتصالات ستاره و مثلث در کمپرسور
راهاندازی ستاره-مثلث سال‌هاست به‌عنوان یکی از رایج‌ترین روش‌های کنترل موتورهای سه‌فاز شناخته میشود. با این حال، مانند هر روش دیگری، این سیستم نیز در کنار مزایای فراوان، محدودیت‌هایی دارد که باید هنگام طراحی یا انتخاب کمپرسور در نظر گرفته شوند.
مهمترین مزایا
- کاهش جریان راهاندازی موتور
- جلوگیری از افت ولتاژ شبکه برق
- کاهش تنش مکانیکی روی محور، کوپلینگ و یاتاقان‌ها
- افزایش طول عمر موتور و کمپرسور
- کاهش احتمال آسیب به سیم‌پیچ‌های موتور
- هزینه اجرای پایین نسبت به بسیاری از روش‌های مدرن
- ساختار ساده و نگهداری آسان
- مناسب برای بسیاری از موتورهای سه‌فاز صنعتی
مهمترین محدودیت‌ها
- کاهش گشتاور در زمان راهاندازی
- مناسب نبودن برای بارهای بسیار سنگین
- ایجاد وقفه کوتاه هنگام تغییر از ستاره به مثلث
- نیاز به موتورهای دارای شش ترمینال خروجی
- مناسب نبودن برای همه انواع کمپرسورها
- در برخی شرایط، استفاده از اینورتر یا سافت‌استارتر عملکرد بهتری ارائه میدهد.
کاربرد اتصالات ستاره و مثلث در کمپرسورهای مختلف
اگرچه مدار ستاره-مثلث بیشتر در کمپرسورهای صنعتی مشاهده میشود، اما همه کمپرسورها از این روش استفاده نمی‌کنند. نوع کمپرسور، توان موتور و شرایط کاری، تعیین‌کننده روش راهاندازی خواهد بود.
مهمترین کاربردهای این روش عبارت‌اند از:
- کمپرسورهای اسکرو با توان متوسط و بالا
- کمپرسورهای پیستونی صنعتی
- کمپرسورهای پره‌ای بزرگ
- سیستم‌های هوای فشرده کارخانه‌ها
- ایستگاه‌های تولید هوای ابزار دقیق
- خطوط تولید با موتورهای سه‌فاز
در مقابل، کمپرسورهای کوچک تک‌فاز یا کمپرسورهایی که به اینورتر مجهز هستند، معمولاً نیازی به مدار ستاره-مثلث ندارند.
نکات مهم در انتخاب روش راهاندازی موتور کمپرسور
انتخاب روش مناسب راهاندازی تنها به توان موتور بستگی ندارد و باید عوامل مختلفی مورد بررسی قرار گیرند.
مهمترین این عوامل عبارت‌اند از:
- توان و ظرفیت موتور
- گشتاور موردنیاز هنگام استارت
- نوع کمپرسور
- فشار کاری سیستم
- تعداد دفعات روشن و خاموش شدن موتور
- شرایط شبکه برق
- هزینه نصب و نگهداری
- الزامات بهره‌وری انرژی
در بسیاری از پروژه‌های صنعتی، مهندسان پیش از انتخاب مدار راهاندازی، جریان استارت، گشتاور موردنیاز و شرایط بهره‌برداری کمپرسور را محاسبه می‌کنند تا مناسب‌ترین روش انتخاب شود.
فناوری‌های جدید و جایگزین مدار ستاره-مثلث
اگرچه مدار ستاره-مثلث همچنان یکی از پرکاربردترین روش‌های راهاندازی موتورهای سه‌فاز است، اما در سال‌های اخیر فناوری‌های جدیدی توسعه یافته‌اند که کنترل دقیق‌تر موتور و کاهش بیشتر مصرف انرژی را امکان‌پذیر می‌کنند.
مهمترین این فناوری‌ها عبارت‌اند از:
سافت استارتر (Soft Starter)
سافت استارتر با کنترل تدریجی ولتاژ، موتور را بدون شوک الکتریکی راهاندازی میکند و نسبت به مدار ستاره-مثلث، استارت نرم‌تر و تنش مکانیکی کمتری ایجاد میکند.
درایو دور متغیر (Variable Speed Drive)
اینورتر یا VSD علاوه بر کنترل جریان راهاندازی، سرعت موتور را نیز متناسب با میزان مصرف هوای فشرده تنظیم میکند. این ویژگی موجب کاهش چشمگیر مصرف انرژی و افزایش راندمان سیستم میشود.
سیستم‌های مانیتورینگ هوشمند
در کمپرسورهای مدرن، پارامترهایی مانند جریان، ولتاژ، دما، سرعت موتور و وضعیت کنتاکتورها به‌صورت لحظه‌ای پایش میشوند تا در صورت بروز هرگونه خطا، سیستم به‌طور خودکار از موتور محافظت کند.
اگرچه هزینه اولیه این فناوری‌ها بیشتر از مدار ستاره-مثلث است، اما در بسیاری از صنایع، کاهش مصرف انرژی و هزینه‌های تعمیرات، این سرمایه‌گذاری را در مدت کوتاهی جبران میکند.
سوالات متداول
اتصال ستاره و مثلث در کمپرسور چیست؟
اتصال ستاره و مثلث دو روش متداول برای اتصال سیم‌پیچ‌های موتورهای سه‌فاز هستند که به‌منظور کاهش جریان راهاندازی و تأمین توان مناسب موتور در کمپرسورهای صنعتی استفاده میشوند.
چرا موتور کمپرسور ابتدا در حالت ستاره راهاندازی میشود؟
زیرا در حالت ستاره، ولتاژ اعمال‌شده به سیمپیچها کمتر است و در نتیجه جریان راهاندازی کاهش پیدا میکند. این موضوع از وارد شدن تنش الکتریکی و مکانیکی به موتور و کمپرسور جلوگیری میکند.
چه زمانی اتصال موتور از ستاره به مثلث تغییر میکند؟
معمولاً زمانی که سرعت موتور به حدود ۸۰ تا ۹۰ درصد سرعت نامی برسد، تایمر یا کنترلر مدار اتصال را از حالت ستاره به مثلث تغییر میدهد تا موتور با توان کامل به کار ادامه دهد.
آیا همه کمپرسورها به مدار ستاره-مثلث نیاز دارند؟
خیر. این روش بیشتر در کمپرسورهای سه‌فاز با توان متوسط و بالا استفاده میشود. کمپرسورهای کوچک، موتورهای تک‌فاز یا سیستم‌های مجهز به اینورتر معمولاً به این مدار نیازی ندارند.
تفاوت اصلی اتصال ستاره و مثلث چیست؟
در اتصال ستاره، ولتاژ هر سیمپیچ کمتر بوده و جریان راهاندازی کاهش مییابد، اما در اتصال مثلث، هر سیمپیچ ولتاژ کامل شبکه را دریافت میکند و موتور با توان و گشتاور نامی خود کار میکند.
آیا امروزه هنوز از مدار ستاره-مثلث استفاده میشود؟
بله. با وجود توسعه فناوری‌هایی مانند سافت استارتر و اینورتر، مدار ستاره-مثلث همچنان به دلیل سادگی، هزینه مناسب و قابلیت اطمینان بالا در بسیاری از کمپرسورهای صنعتی مورد استفاده قرار می‌گیرد.
جمع‌بندی
اتصالات ستاره (Y) و مثلث (Δ) از مهمترین روش‌های اتصال موتورهای الکتریکی سه‌فاز هستند که نقش مهمی در عملکرد کمپرسورهای صنعتی ایفا می‌کنند. در این روش، موتور ابتدا با اتصال ستاره راهاندازی میشود تا جریان اولیه و تنش‌های الکتریکی و مکانیکی کاهش یابد و سپس با تغییر اتصال به حالت مثلث، با توان و گشتاور نامی به کار خود ادامه میدهد.
استفاده صحیح از مدار ستاره-مثلث علاوه بر محافظت از موتور، موجب افزایش طول عمر کمپرسور، کاهش افت ولتاژ شبکه و بهبود پایداری سیستم خواهد شد. البته انتخاب این روش باید با توجه به توان موتور، نوع کمپرسور، شرایط بهره‌برداری و الزامات پروژه انجام شود.
امروزه در کنار مدارهای ستاره-مثلث، فناوری‌هایی مانند سافت استارتر و درایو دور متغیر (VSD) نیز به‌طور گسترده مورد استفاده قرار می‌گیرند و امکان کنترل دقیق‌تر موتور، کاهش مصرف انرژی و افزایش بهره‌وری سیستم را فراهم می‌کنند.
در نهایت، شناخت تفاوت‌ها، مزایا و محدودیت‌های هر یک از این روش‌ها به مهندسان و بهره‌برداران کمک میکند تا مناسب‌ترین سیستم راهاندازی را انتخاب کرده و از عملکرد مطمئن و اقتصادی کمپرسور در بلندمدت اطمینان حاصل کنند.
