افتر کولر در کمپرسور
آشنایی با ساختار، عملکرد، انواع، مزایا، کاربردها و نحوه انتخاب افتر کولر در سیستم هوای فشرده
(After Cooler)
مقدمه
در سیستم‌های هوای فشرده، دمای هوای خروجی از کمپرسور معمولاً بسیار بالاتر از دمای محیط است. افزایش دما در هنگام فشرده‌سازی هوا یک پدیده طبیعی محسوب میشود، اما همین موضوع باعث میشود مقدار زیادی بخار آب در هوای فشرده باقی بماند.
اگر این هوای گرم و مرطوب مستقیماً وارد خطوط انتقال شود، پس از کاهش دما بخار آب موجود در آن به مایع تبدیل شده و مشکلاتی مانند خوردگی لوله‌ها، خرابی تجهیزات پنوماتیکی، کاهش عمر ابزار دقیق و افت کیفیت محصولات صنعتی را به همراه خواهد داشت.
برای جلوگیری از این مشکلات از تجهیزی به نام افتر کولر (After Cooler) استفاده میشود. افتر کولر با خنک کردن هوای خروجی کمپرسور، بخش قابل توجهی از رطوبت موجود در آن را به مایع تبدیل کرده و از سیستم خارج میکند.
در این مقاله با عملکرد، انواع، مزایا، کاربردها، تفاوت افتر کولر با درایر و نکات مهم انتخاب این تجهیز آشنا خواهیم شد.
افتر کولر چیست؟

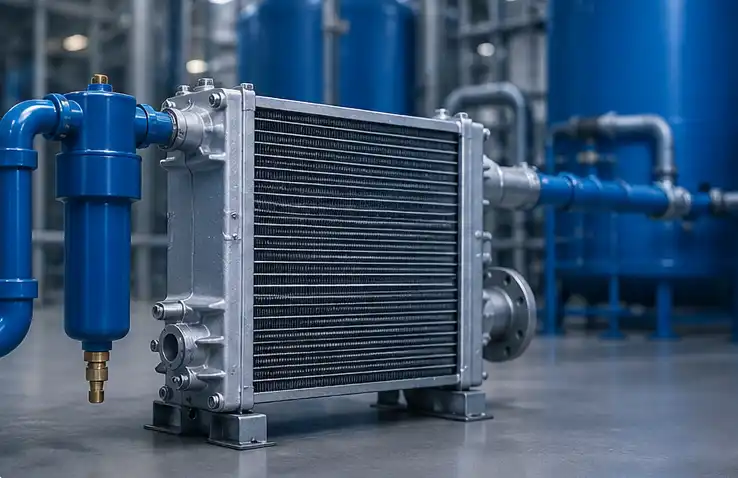

افتر کولر نوعی مبدل حرارتی است که بلافاصله پس از کمپرسور نصب میشود و وظیفه آن کاهش دمای هوای فشرده خروجی است.
هنگامی که هوا در کمپرسور فشرده میشود، دمای آن ممکن است به 80 تا 120 درجه سانتی‌گراد یا حتی بیشتر برسد. افتر کولر این هوای داغ را تا نزدیکی دمای محیط خنک میکند.
کاهش دما باعث میشود بخشی از بخار آب موجود در هوا به مایع تبدیل شده و توسط جداکننده رطوبت از سیستم خارج شود.
در بسیاری از سیستم‌های صنعتی، افتر کولر اولین مرحله کنترل رطوبت در شبکه هوای فشرده محسوب میشود.
افتر کولر چگونه کار میکند؟
عملکرد افتر کولر بر پایه انتقال حرارت استوار است.

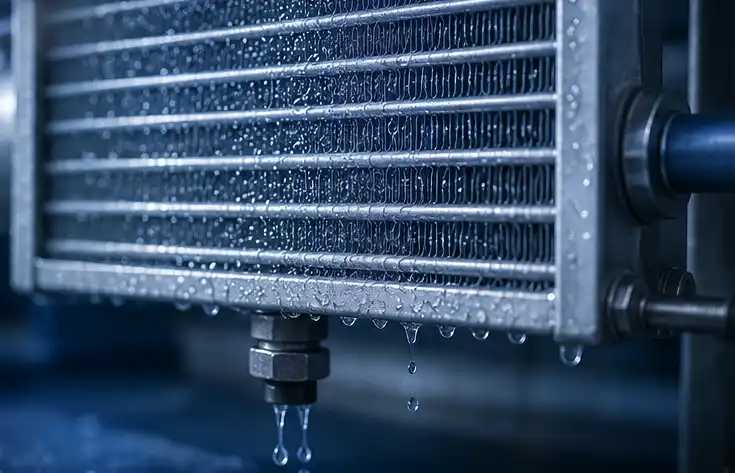

هوای فشرده داغ وارد مبدل حرارتی شده و حرارت خود را به آب یا هوای محیط منتقل میکند. با کاهش دما، ظرفیت نگهداری بخار آب در هوا کاهش یافته و بخشی از رطوبت به صورت میعانات تشکیل میشود.
سپس این قطرات آب توسط سپراتور رطوبت از جریان هوا جدا شده و از طریق درین اتوماتیک تخلیه میشوند.
در شرایط استاندارد، افتر کولر می‌تواند بین 70 تا 90 درصد رطوبت موجود در هوای فشرده را حذف کند.
عملکرد و ساختار افتر کولر
هوای خروجی از کمپرسور معمولاً بسیار داغ است و دارای بخار آب زیادی می‌باشد. اگر این هوا بدون خنک‌سازی به خطوط انتقال هدایت شود، بخار آب موجود در آن به سرعت چگالیده شده و می‌تواند باعث خوردگی، رسوب و کاهش کارایی تجهیزات شود. به همین دلیل، افتر کولر در کمپرسور به کار گرفته میشود تا هوای داغ و مرطوب را خنک کند و بخار آب موجود را به مایع تبدیل کند.
افتر کولر می‌تواند آبخنک یا هواخنک باشد. در نوع آبخنک، آب جریان یافته در مبدل حرارتی گرمای هوا را جذب کرده و باعث کاهش دمای آن میشود، در حالی که در نوع هواخنک، فن‌های مخصوص هوای محیطی گرمای هوا را از بین می‌برند. اکثر افتر کولرها به یک جداساز آب با زهکشی اتوماتیک مجهز شده‌اند تا آب چگالیده شده به‌طور مؤثر از سیستم خارج شود. این آب معمولاً حدود ۸۰ تا ۹۰ درصد از آب موجود در هوای فشرده را تشکیل می‌دهد. بنابراین، افتر کولر در کمپرسور نقش کلیدی در حفظ کارایی سیستم و جلوگیری از آسیبهای ناشی از رطوبت دارد.
اجزای اصلی افتر کولر
مبدل حرارتی
اصلی‌ترین بخش افتر کولر است که فرآیند انتقال حرارت در آن انجام میشود.
جداکننده رطوبت
قطرات آب تشکیل‌شده را از جریان هوای فشرده جدا میکند.
درین اتوماتیک
آب جمع‌آوری شده را بدون نیاز به دخالت اپراتور تخلیه میکند.
فن یا سیستم گردش آب
بسته به نوع افتر کولر وظیفه دفع حرارت را بر عهده دارد.

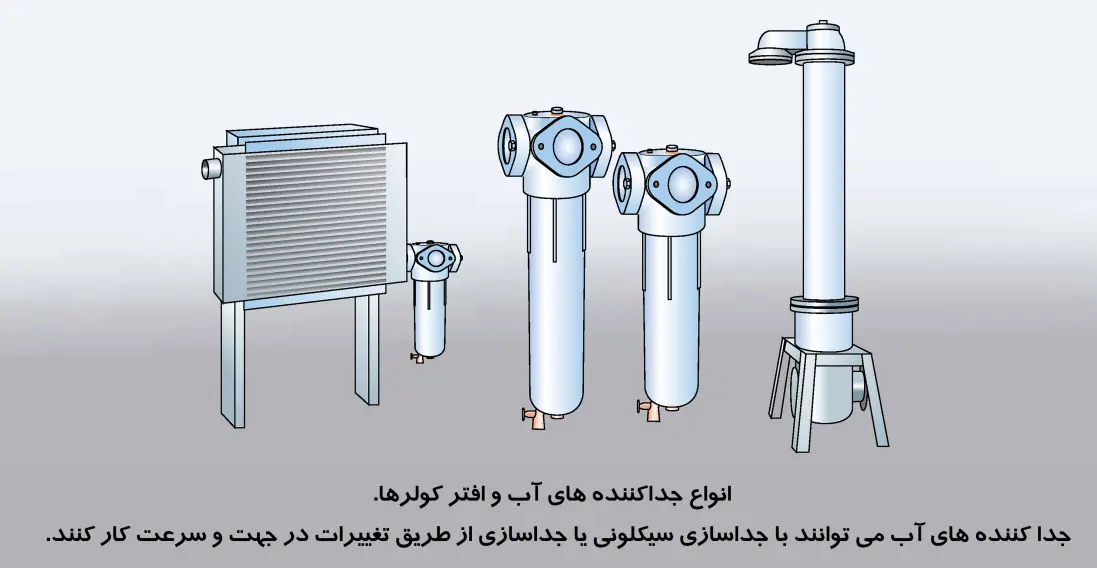

انواع افتر کولر
انتخاب نوع افتر کولر به ظرفیت کمپرسور، شرایط محیطی و امکانات موجود در کارخانه بستگی دارد.
افتر کولر هواخنک (Air Cooled After Cooler)
در این مدل، فن جریان هوای محیط را از روی مبدل عبور می‌دهد و باعث کاهش دمای هوای فشرده میشود.
مزایا
- نصب آسان
- هزینه اولیه کمتر
- عدم نیاز به آب خنک‌کننده
- نگهداری ساده
محدودیت‌ها
- راندمان کمتر در محیط‌های گرم
- وابستگی به دمای محیط
افتر کولر آبخنک (Water Cooled After Cooler)
در این مدل، آب خنک‌کننده گرمای هوای فشرده را جذب میکند.
مزایا
- راندمان بالا
- مناسب ظرفیت‌های زیاد
- عملکرد پایدار در محیط‌های گرم
محدودیت‌ها
- نیاز به آب خنک‌کننده
- هزینه نصب بالاتر
- نیاز به نگهداری بیشتر
افتر کولر چه مقدار رطوبت را حذف میکند؟
یکی از سوالات رایج کاربران میزان تأثیر افتر کولر بر حذف رطوبت است.
در شرایط معمول:
- دمای خروجی کمپرسور: 80 تا 120 درجه سانتی‌گراد
- دمای خروجی افتر کولر: 30 تا 40 درجه سانتی‌گراد
در این شرایط افتر کولر قادر است حدود 70 تا 90 درصد آب موجود در هوای فشرده را به صورت میعانات جدا کند.
البته مقدار واقعی حذف رطوبت به دمای محیط، فشار کاری، دبی هوا و نوع افتر کولر بستگی دارد.
در کاربردهایی که نیاز به هوای بسیار خشک وجود دارد، افتر کولر به تنهایی کافی نیست و معمولاً در کنار درایرهای تبریدی یا جذبی استفاده میشود. برای آشنایی بیشتر با عملکرد خشک‌کن‌های هوای فشرده می‌توانید مقاله «درایر تبریدی در کمپرسور» را مطالعه کنید.
تفاوت افتر کولر و درایر تبریدی
بسیاری از کاربران این دو تجهیز را یکسان تصور میکنند، در حالی که وظایف آن‌ها متفاوت است.
| ویژگی | افتر کولر | درایر تبریدی |
|---|---|---|
| وظیفه اصلی | کاهش دمای هوا | حذف رطوبت |
| حذف آب | 70 تا 90 درصد | تا 99 درصد |
| نقطه شبنم | محدود | حدود +3 درجه سانتی‌گراد |
| محل نصب | بعد از کمپرسور | بعد از افتر کولر |
| مصرف انرژی | کم | متوسط |
آیا افتر کولر به تنهایی کافی است؟
در بسیاری از کاربردهای عمومی، افتر کولر می‌تواند بخش عمده‌ای از رطوبت را حذف کند.
اما در صنایع حساس مانند:
- صنایع غذایی
- صنایع دارویی
- رنگ‌آمیزی صنعتی
- ابزار دقیق
- صنایع الکترونیک
استفاده از افتر کولر به تنهایی کافی نیست و معمولاً باید در کنار درایر تبریدی یا درایر جذبی استفاده شود.
در برخی سیستم‌ها مهندسان از روش‌هایی مانند افزایش فشار یا تراکم بیش از حد برای افزایش میعان بخار آب استفاده میکنند. با این حال این روش جایگزین تجهیزات خشک‌سازی استاندارد نیست. جزئیات این فرآیند در مقاله «تراکم بیش از حد در کمپرسور» توضیح داده شده است.
محل نصب و اهمیت آن
محل نصب افتر کولر بسیار مهم است و معمولاً نزدیک به کمپرسور قرار می‌گیرد. این کار باعث میشود که هوا قبل از ورود به خطوط انتقال و تجهیزات دیگر به سرعت خنک شده و آب چگالیده شده از آن جدا شود. در بسیاری از تاسیسات ثابت و سیستم‌های صنعتی، افتر کولر در کمپرسور نصب میشود تا عملکرد تجهیزات بهینه شده و خطر آسیب‌دیدگی کاهش یابد.
دمای هوای فشرده پس از عبور از افتر کولر معمولاً حدود ۱۰ درجه سانتی‌گراد بالاتر از دمای سردکننده است، اما این میزان می‌تواند بسته به نوع کولر و شرایط عملیاتی تغییر کند. این اختلاف دما به مهندسان امکان می‌دهد تا بر اساس نیازهای عملیاتی، نوع و ظرفیت افتر کولر را انتخاب کنند و از کارکرد بهینه سیستم اطمینان حاصل کنند.
کاربردهای افتر کولر
استفاده از افتر کولر در کمپرسور در صنایع مختلف اهمیت دارد. در خطوط تولید، سیستم‌های پتروشیمی، نیروگاه‌ها و صنایع خودروسازی، خشک و خنک بودن هوای فشرده حیاتی است. هوای مرطوب می‌تواند باعث خوردگی شیرها، لوله‌ها و تجهیزات حساس شود و کیفیت فرآیندهای صنعتی را کاهش دهد. همچنین، در بسیاری از کمپرسورهای پیشرفته، افتر کولر بخشی جدایی‌ناپذیر از سیستم محسوب میشود و کارایی کلی کمپرسور را به شکل چشمگیری افزایش می‌دهد.
صنایع خودروسازی
در خطوط رنگ و تجهیزات پنوماتیکی، رطوبت می‌تواند باعث افت کیفیت و خرابی تجهیزات شود. افتر کولر با کاهش رطوبت اولیه، عملکرد پایدار سیستم را تضمین میکند.
صنایع پتروشیمی
در تجهیزات کنترلی و خطوط فرآیندی، وجود آب می‌تواند موجب خوردگی و کاهش ایمنی شود. افتر کولر نخستین مرحله حذف رطوبت در این صنایع است.
نیروگاه‌ها
هوای فشرده در سیستم‌های ابزار دقیق و کنترل مورد استفاده قرار می‌گیرد و باید تا حد امکان خشک و پایدار باشد.
صنایع فلزی
در خطوط برش، جوشکاری و تجهیزات پنوماتیکی، کاهش رطوبت موجب افزایش عمر تجهیزات میشود.
صنایع بسته‌بندی
هوای خشک باعث افزایش دقت عملکرد شیرها، جک‌ها و سیستم‌های اتوماسیون میشود.
مزایا و تأثیر اقتصادی
استفاده از افتر کولر در کمپرسور مزایای متعددی دارد:
کاهش دمای هوای فشرده و افزایش کارایی تجهیزات
جلوگیری از چگالیده شدن آب در خطوط و کاهش خوردگی
افزایش طول عمر کمپرسور و تجهیزات جانبی
کاهش هزینههای نگهداری و تعمیرات ناشی از آسیبهای رطوبتی
علاوه بر این، نصب صحیح افتر کولر باعث کاهش انرژی مصرفی کمپرسور میشود، زیرا هوا با دمای کمتر و رطوبت کنترل شده، عملکرد بهینه‌ای دارد. این موضوع به خصوص در سیستم‌های صنعتی بزرگ اهمیت بالایی دارد و می‌تواند باعث صرفه‌جویی قابل توجهی در هزینههای عملیاتی شود.
نکات مهم در انتخاب افتر کولر
برای بهره‌برداری بهینه از افتر کولر در کمپرسور، نگهداری و سرویس دوره‌ای تجهیزات اهمیت زیادی دارد. جداساز آب باید مرتباً بررسی شود تا عملکرد زهکشی صحیح داشته باشد. همچنین، تمیز کردن مبدل حرارتی و بررسی سلامت لوله‌ها و اتصالات برای جلوگیری از گرفتگی و کاهش کارایی ضروری است. رعایت نکات ایمنی و نگهداری منظم، طول عمر افتر کولر و کمپرسور را افزایش می‌دهد و از خرابی‌های ناگهانی جلوگیری میکند.
انتخاب صحیح افتر کولر تأثیر مستقیمی بر راندمان کل سیستم هوای فشرده دارد.
مهمترین معیارهای انتخاب عبارت‌اند از:
ظرفیت هوای فشرده
باید متناسب با حداکثر دبی کمپرسور انتخاب شود.
فشار کاری
افتر کولر باید توان تحمل فشار سیستم را داشته باشد.
دمای ورودی
دمای بالاتر نیازمند ظرفیت خنک‌کاری بیشتری است.
دمای محیط
به ویژه در مدل‌های هواخنک اهمیت زیادی دارد.
افت فشار مجاز
افت فشار زیاد موجب افزایش مصرف انرژی کمپرسور میشود.
جدول راهنمای انتخاب افتر کولر
| شرایط سیستم | افتر کولر پیشنهادی |
|---|---|
| کمپرسور تا 50 CFM | هواخنک |
| کمپرسور 50 تا 500 CFM | هواخنک یا آبخنک |
| ظرفیت بالا بالای 500 CFM | آبخنک |
| محیط گرم بالای 40 درجه | آبخنک |
| دسترسی محدود به آب | هواخنک |
| صنایع حساس | افتر کولر + درایر |
تحلیل جدول
انتخاب صحیح افتر کولر علاوه بر ظرفیت کمپرسور، به شرایط محیطی و کیفیت هوای مورد نیاز نیز وابسته است. در بسیاری از پروژه‌ها مشاهده میشود که انتخاب صرفاً بر اساس ظرفیت انجام شده و همین موضوع باعث افت راندمان یا افزایش هزینههای بهره‌برداری شده است. استفاده از جدول فوق می‌تواند دید اولیه مناسبی برای انتخاب نوع افتر کولر فراهم کند، اما در پروژه‌های صنعتی بزرگ باید محاسبات دقیق مهندسی نیز انجام شود.
اشتباهات رایج در نصب افتر کولر
- نصب در فاصله زیاد از کمپرسور
- انتخاب ظرفیت نامناسب
- حذف درین اتوماتیک
- عدم سرویس دوره‌ای
- تهویه نامناسب اطراف دستگاه
- انتخاب اشتباه مدل هواخنک یا آبخنک
محل افتر کولر در مدار هوای فشرده
افتر کولر در چه بخشی از سیستم نصب میشود؟
در یک سیستم استاندارد هوای فشرده، افتر کولر معمولاً بلافاصله پس از کمپرسور نصب میشود تا هوای داغ خروجی قبل از ورود به مخزن ذخیره یا درایر خنک گردد. این موقعیت نصب باعث میشود بخش بزرگی از رطوبت موجود در هوا پیش از ورود به تجهیزات بعدی حذف شود.
ترتیب معمول تجهیزات به شکل زیر است:
کمپرسور ← افتر کولر ← سپراتور آب ← مخزن هوا ← درایر ← فیلترها ← مصرف‌کننده
نگهداری و سرویس افتر کولر
برای حفظ راندمان دستگاه باید سرویس‌های دوره‌ای انجام شود.
مهمترین اقدامات عبارت‌اند از:
- بررسی عملکرد درین اتوماتیک
- تمیزکاری مبدل حرارتی
- کنترل نشتی اتصالات
- بررسی عملکرد فنها
- کنترل افت فشار
- پایش دمای خروجی
محاسبه تقریبی دمای خروجی
دمای خروجی افتر کولر چقدر است؟
در اغلب سیستم‌های صنعتی، دمای هوای خروجی افتر کولر معمولاً بین 5 تا 15 درجه سانتی‌گراد بالاتر از دمای محیط یا سیال خنک‌کننده خواهد بود.
برای مثال اگر:
- دمای محیط = 30°C
باشد، دمای خروجی افتر کولر معمولاً در محدوده:
35 تا 45°C
قرار می‌گیرد.
این مقدار به نوع افتر کولر، ظرفیت کمپرسور و شرایط بهره‌برداری بستگی دارد.
سوالات متداول
افتر کولر چه کاری انجام می‌دهد؟
دمای هوای خروجی کمپرسور را کاهش داده و بخش عمده رطوبت آن را حذف میکند.
افتر کولر چند درصد آب را حذف میکند؟
معمولاً بین 70 تا 90 درصد رطوبت موجود در هوای فشرده.
آیا افتر کولر جایگزین درایر است؟
خیر. افتر کولر تنها بخشی از رطوبت را حذف میکند و در بسیاری از کاربردها نیاز به درایر وجود دارد.
افتر کولر هواخنک بهتر است یا آبخنک؟
بستگی به ظرفیت سیستم و شرایط محیطی دارد. برای ظرفیت‌های بالا معمولاً مدل‌های آبخنک راندمان بیشتری دارند.
جمع‌بندی
فتر کولر یکی از مهمترین تجهیزات جانبی کمپرسورهای هوا است که با کاهش دمای هوای فشرده، بخش قابل توجهی از رطوبت موجود در آن را حذف میکند. استفاده صحیح از افتر کولر موجب افزایش عمر تجهیزات، کاهش خوردگی، بهبود کیفیت هوای فشرده و کاهش هزینههای نگهداری میشود.
در سیستم‌های صنعتی مدرن، افتر کولر معمولاً به عنوان اولین مرحله آماده‌سازی هوای فشرده شناخته میشود و در بسیاری از کاربردها در کنار درایرهای تبریدی یا جذبی مورد استفاده قرار می‌گیرد.
