مخزن هوا و اصول عملکرد آن در کمپرسورها
مقدمه
مخزن هوا (Air receiver) یکی از اجزای حیاتی هر سیستم کمپرسور است. در هر یک از تاسیسات کمپرسور، یک یا چند مخزن هوا وجود دارد که عملکرد سیستم را بهینه میکند. توزیع هوای فشرده مخزن هوا کمپرسور نقش مهمی در ذخیرهسازی هوا، متعادل کردن فشار و کاهش لرزش‌های ناشی از عملکرد کمپرسور دارد. سایز این مخزن‌ها تابعی از ظرفیت کمپرسور است و بر اساس نیاز سیستم و میزان مصرف هوای مشتری قابل تنظیم می‌باشد.
در سیستم‌های مدرن هوای فشرده، مخزن هوا تنها یک محفظه ذخیرهسازی نیست، بلکه بخشی از فرآیند مدیریت انرژی محسوب میشود. وجود ظرفیت ذخیره مناسب باعث میشود تعداد دفعات روشن و خاموش شدن کمپرسور کاهش یافته و استهلاک تجهیزات به حداقل برسد.
علاوه بر این، مخزن هوا به تثبیت فشار شبکه کمک میکند و از ایجاد نوسانات ناگهانی در زمان تغییر بار مصرف جلوگیری می‌نماید. این موضوع به ویژه در واحدهای صنعتی با مصرف متغیر اهمیت زیادی دارد.
اهمیت مخزن هوا در سیستم کمپرسور
مخزن هوا فضایی برای ذخیرهسازی هوای فشرده ایجاد میکند، لرزش‌های کمپرسور را کاهش می‌دهد و هوای خروجی را خنک میکند. علاوه بر این، آب تقطیر شده از هوا را جمعآوری میکند. از این رو، مخزن هوا باید به سیستم تخلیه فاضلاب متصل باشد تا از تجمع آب جلوگیری شود. در نتیجه، توزیع هوای فشرده مخزن هوا کمپرسور باید به گونهای طراحی شود که هم عملکرد کمپرسور بهینه باشد و هم مصرف انرژی کاهش یابد.
یکی دیگر از وظایف مهم مخزن هوا، کاهش پیک‌های مصرف در شبکه هوای فشرده است. زمانی که مصرف‌کننده‌ها به صورت ناگهانی به حجم زیادی از هوا نیاز داشته باشند، مخزن می‌تواند این کمبود لحظه‌ای را جبران کند و از افت فشار جلوگیری نماید.
همچنین کاهش دمای هوای خروجی در مخزن باعث افزایش راندمان تجهیزات پایین‌دستی مانند درایرها، فیلترها و جداکننده‌های رطوبت میشود. این موضوع در حفظ کیفیت هوای فشرده تأثیر مستقیم دارد.

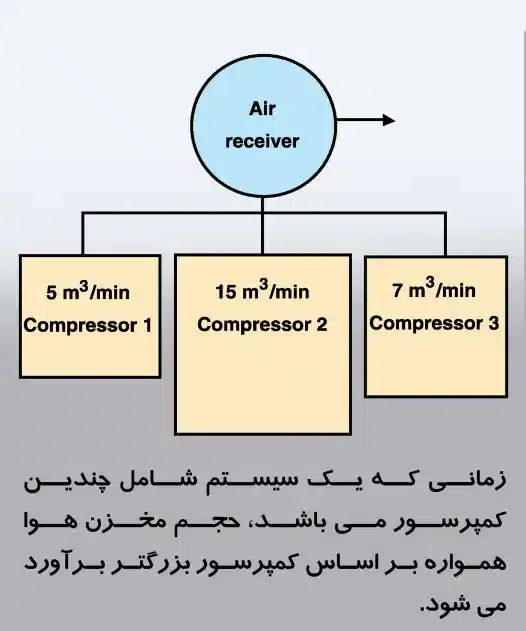

برآورد حجم مخزن هوا

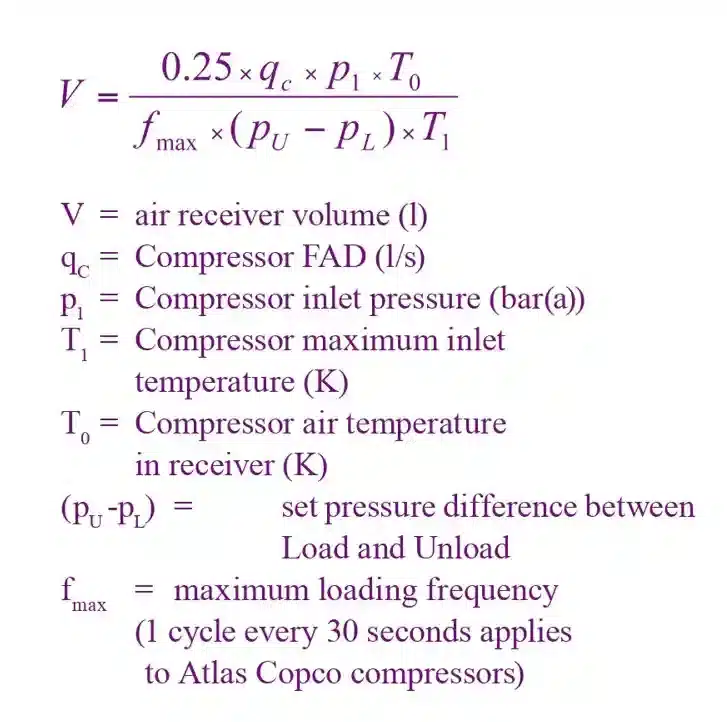

برای برآورد حجم مخزن، معمولاً از فرمول زیر استفاده می‌کنیم که تنها برای کمپرسورهایی با تنظیم‌گر offloading/loading معتبر است:
V: حجم مخزن هوا (L)
Pc: ظرفیت کمپرسور FAD (L/s)
P1: فشار ورودی کمپرسور (bar(a))
T1: حداکثر دمای ورودی کمپرسور (K)
T0: دمای هوای کمپرسور در مخزن (K)
(Pu – Pl ): تفاوت فشار بین Load و Unload
f_max: حداکثر فرکانس چرخه Loading
این معادله به مهندسان کمک میکند تا حجم مخزن هوا را به‌طور دقیق بر اساس ظرفیت و شرایط کاری کمپرسور تعیین کنند. در سیستم‌های پیشرفته، برای کمپرسورهایی با کنترل سرعت متغیر (VSD)، حجم مخزن مورد نیاز به‌طور قابل توجهی کاهش می‌یابد. در این شرایط، q_C باید مطابق FAD در حداقل سرعت مدنظر محاسبه شود. بهینهسازی این فرآیند باعث میشود توزیع هوای فشرده مخزن هوا کمپرسور در سیستم، با کیفیت و ثبات بیشتری انجام شود.
انتخاب حجم بیش از حد کوچک باعث افزایش تعداد سیکل‌های کاری کمپرسور و کاهش عمر تجهیزات میشود. در مقابل، مخازن بیش از اندازه بزرگ نیز هزینه سرمایه‌گذاری و فضای نصب را افزایش می‌دهند.
به همین دلیل مهندسان در زمان طراحی، علاوه بر ظرفیت کمپرسور، الگوی مصرف، ساعات کاری و احتمال توسعه آینده سیستم را نیز در محاسبات خود لحاظ می‌کنند.
نکات عملی در طراحی مخزن هوا
هرگاه در مدت زمان کوتاهی، میزان زیادی هوا مورد نیاز باشد، برآورد کمپرسور یا شبکه لوله مطابق این الگوی مصرف ممکن است از نظر اقتصادی به صرفه نباشد. در این مواقع، بهتر است یک مخزن هوای مجزا در نزدیکی محل مصرف نصب شود و بر اساس حداکثر هوای خروجی برآورد گردد. این مسئله به خصوص در سیستم‌هایی که نیاز به هوای فشرده مداوم دارند، اهمیت پیدا میکند. طراحی دقیق و صحیح توزیع هوای فشرده مخزن هوا کمپرسور تضمین میکند که فشار هوا ثابت باقی بماند و اختلالی در عملکرد سیستم ایجاد نشود.
استفاده از مخازن موضعی در نزدیکی مصرف‌کننده‌های پرمصرف، یکی از راهکارهای رایج برای کاهش افت فشار در شبکه است. این روش باعث میشود کمپرسور اصلی تحت تنش کمتری قرار گیرد و عملکرد پایدارتری داشته باشد.
در اغلب موارد، یک کمپرسور کوچک با فشار بالا همراه با یک مخزن بزرگ، برای تأمین نیاز هوای مصرفی در وقفه‌های طولانی استفاده میشود. در این شرایط، کمپرسور برای دستیابی به میانگین مصرف برآورد میشود و مخزن هوا نقش تنظیم فشار و ذخیرهسازی موقت هوا را ایفا میکند. بنابراین، توزیع هوای فشرده مخزن هوا کمپرسور باید به گونهای طراحی شود که پاسخگوی مصرف در شرایط پیک نیز باشد.
این راهکار به‌ویژه در صنایع خطوط تولید، خودروسازی و بسته‌بندی با سیکل‌های مصرف متغیر کاربرد فراوانی دارد و موجب کاهش هزینه‌های سرمایه‌گذاری در تجهیزات اصلی میشود.
محاسبه حجم مخزن بر اساس فاز تخلیه

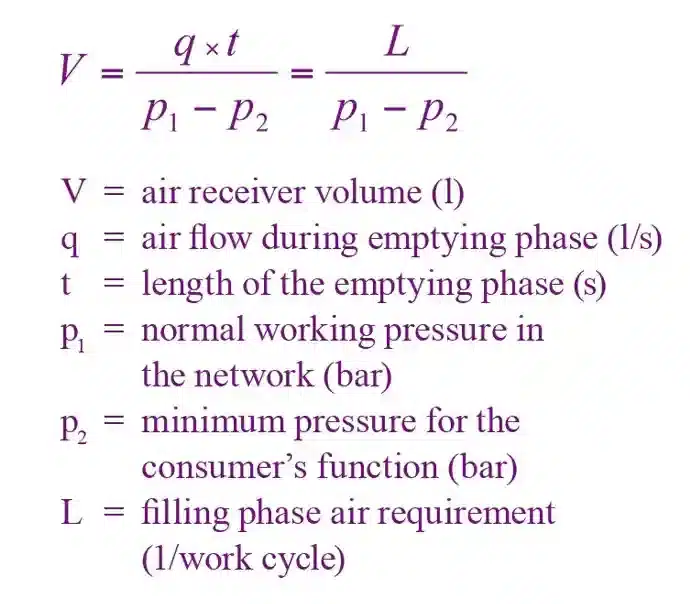

برای محاسبه حجم چنین مخزنی از فرمول زیر استفاده می‌کنیم:
V: حجم مخزن هوا (L)
q: جریان هوا در طی فاز تخلیه (L/s)
t: مدت زمان فاز تخلیه (s)
p1: فشار کاری نرمال در شبکه (bar)
p2: حداقل فشار براساس کاربرد مشتری (bar)
L: فاز پر کردن هوای مورد نیاز (L/چرخه کاری)
این فرمول نشان می‌دهد که مخزن هوا باید توانایی تأمین هوا در طی فاز تخلیه کمپرسور را داشته باشد. در سیستم‌های دریایی، برای مثال، فشار پر شدن مخزن می‌تواند تا ۳۰ بار نیز برسد. در این شرایط، طراحی و توزیع هوای فشرده مخزن هوا کمپرسور اهمیت حیاتی دارد تا عملکرد سیستم بهینه و ایمن باشد.
در کاربردهای صنعتی سنگین، مانند صنایع دریایی، پتروشیمی و نیروگاهی، محاسبات حجم مخزن باید با در نظر گرفتن ضریب اطمینان مناسب انجام شود تا در شرایط اضطراری نیز فشار مورد نیاز تجهیزات تأمین گردد.
همچنین بررسی رفتار سیستم در زمان قطع برق یا توقف ناگهانی کمپرسور می‌تواند به انتخاب ظرفیت مناسب‌تر مخزن کمک کند.
محل نصب مخزن هوا در شبکه هوای فشرده
یکی از نکات مهم در طراحی سیستم‌های هوای فشرده، انتخاب محل مناسب برای نصب مخزن هوا است. در بسیاری از کمپرسورخانه‌ها، مخزن پس از کمپرسور و قبل از تجهیزات تصفیه هوا نصب میشود تا بخشی از رطوبت و حرارت هوا کاهش یابد.
در برخی کاربردها نیز از مخازن ثانویه در نقاط مختلف شبکه استفاده میشود تا فشار هوای مصرف‌کنندگان حساس ثابت باقی بماند. انتخاب صحیح محل نصب می‌تواند راندمان کل سیستم را به شکل محسوسی افزایش دهد.
تخلیه آب و نگهداری مخزن هوا
هوای فشرده همواره مقداری بخار آب به همراه دارد که پس از خنک شدن در مخزن به صورت مایع جمع میشود. در صورت تخلیه نشدن این رطوبت، احتمال خوردگی مخزن، کاهش کیفیت هوای فشرده و آسیب به تجهیزات مصرف‌کننده افزایش می‌یابد.
به همین دلیل استفاده از شیرهای تخلیه اتوماتیک و بازدید دوره‌ای مخزن از مهم‌ترین اقدامات نگهداری در سیستم‌های هوای فشرده محسوب میشود. رعایت این نکات باعث افزایش عمر مفید مخزن و بهبود عملکرد شبکه خواهد شد.
مزایای طراحی صحیح مخزن هوا
طراحی صحیح مخزن هوا باعث میشود که کمپرسور با راندمان بهینه کار کند، لرزش‌ها کاهش یابد و آب تقطیر شده به‌طور مؤثر جمعآوری شود. همچنین، این طراحی به کاهش مصرف انرژی کمک میکند و عمر مفید تجهیزات کمپرسور را افزایش می‌دهد. مهندسان با رعایت اصول توزیع هوای فشرده مخزن هوا کمپرسور می‌توانند فشار شبکه را پایدار نگه دارند و از نوسانات ناگهانی مصرف جلوگیری کنند.
یکی دیگر از مزایای مهم طراحی اصولی، کاهش تعداد دفعات بارگیری و بی‌باری (Load/Unload) کمپرسور است. این موضوع نه تنها مصرف انرژی را کاهش می‌دهد، بلکه استهلاک موتور، شیرآلات و تجهیزات کنترلی را نیز کمتر میکند.
در سیستم‌های بزرگ صنعتی، حتی بهبود چند درصدی در راندمان شبکه هوای فشرده می‌تواند صرفه‌جویی قابل توجهی در هزینه‌های سالانه انرژی ایجاد کند.
جمع‌بندی
در نهایت، اهمیت مخزن هوا در هر سیستم کمپرسور غیرقابل انکار است. با رعایت اصول طراحی و نگهداری، می‌توان سیستم کمپرسور را بهینه کرد. انتخاب حجم مناسب، قرارگیری صحیح مخزن در مسیر مصرف، و رعایت اصول توزیع هوای فشرده مخزن هوا کمپرسور باعث میشود که عملکرد سیستم پایدار، اقتصادی و ایمن باشد. طراحی دقیق این فرآیند، نه تنها کیفیت هوای فشرده را تضمین میکند، بلکه بهره‌وری انرژی را نیز افزایش می‌دهد.
امروزه مخزن هوا به عنوان یکی از مؤثرترین اجزای مدیریت فشار و ذخیره انرژی در شبکه‌های هوای فشرده شناخته میشود. انتخاب صحیح ظرفیت، محل نصب مناسب و نگهداری منظم آن، نقش مهمی در افزایش راندمان و کاهش هزینه‌های بهره‌برداری ایفا میکند.
به همین دلیل توصیه میشود طراحی مخازن هوا همواره بر اساس شرایط واقعی مصرف، ظرفیت کمپرسور و الزامات فرآیند انجام شود تا حداکثر کارایی از سیستم هوای فشرده حاصل گردد.
