سیستم تنظیم کنترل در کمپرسور
آشنایی با سیستم‌های کنترل کمپرسور (Compressor Control and Regulation Systems)
سیستم تنظیم کنترل در کمپرسور چیست؟
در سیستم‌های هوای فشرده، حفظ فشار پایدار و تأمین هوای مورد نیاز فرآیند از مهم‌ترین عوامل در افزایش بهره‌وری و کاهش مصرف انرژی محسوب میشود. از آنجا که میزان مصرف هوا در بسیاری از واحدهای صنعتی ثابت نیست، کمپرسور باید بتواند عملکرد خود را متناسب با نیاز سیستم تنظیم کند. این وظیفه بر عهده سیستم‌های تنظیم و کنترل کمپرسور است.
سیستم تنظیم کنترل در کمپرسور مجموعه‌ای از تجهیزات و مکانیزم‌های کنترلی است که برای مدیریت فشار، تنظیم ظرفیت تولید هوا و بهینه‌سازی عملکرد کمپرسور استفاده میشود. این سیستم‌ها با کنترل جریان هوا یا نحوه عملکرد کمپرسور، از نوسانات فشار جلوگیری کرده و شرایط پایدار و ایمن را برای فرآیندهای صنعتی فراهم می‌کنند.
چرا سیستم کنترل کمپرسور اهمیت دارد؟
بسیاری از تجهیزات صنعتی برای عملکرد صحیح به فشار ثابت و پایدار نیاز دارند. اگر فشار سیستم بیش از حد افزایش یا کاهش پیدا کند، علاوه بر افت راندمان، احتمال آسیب به تجهیزات و افزایش هزینه‌های بهره‌برداری نیز وجود دارد.
استفاده از یک سیستم کنترل مناسب می‌تواند:
- فشار شبکه را در محدوده مطلوب حفظ کند.
- مصرف انرژی را کاهش دهد.
- استهلاک تجهیزات را کم کند.
- طول عمر کمپرسور را افزایش دهد.
- عملکرد پایدار سیستم را تضمین کند.
مبانی سیستم‌های تنظیم و کنترل کمپرسور
در حالت ایده‌آل، ظرفیت کمپرسور باید با میزان مصرف واقعی هوا مطابقت داشته باشد. در عمل، این موضوع از طریق سیستم‌های کنترلی مختلف انجام میشود.
انتخاب روش کنترل به عواملی مانند:
- نوع کمپرسور
- ظرفیت تولید هوا
- میزان تغییرات مصرف
- محدوده فشار مجاز
- هزینه انرژی
بستگی دارد.
در برخی کاربردها، سیستم به صورت خودکار با تغییر فشار تنظیم میشود و بدون نیاز به دخالت اپراتور، ظرفیت کمپرسور را متناسب با شرایط کاری تغییر می‌دهد.
تنظیمات عمومی در سیستم‌های کنترل
کاربردهای صنعتی غالباً به فشار ثابت و دقیق در سیستم هوای فشرده نیاز دارند. برای این منظور، هوای فشرده باید از مرکز کمپرسور عبور کند تا تنظیم فشار بهصورت صحیح انجام شود. بسته به نوع کمپرسور، تغییرات فشار قابل قبول، میزان مصرف هوا و اتلاف انرژی، روشهای متفاوتی برای سیستم تنظیم کنترل در کمپرسور وجود دارد.
مصرف انرژی تا حدی نشان‌دهنده هزینه کل چرخه عمر کمپرسور است. بنابراین، انتخاب سیستم تنظیم با دقت بالا اهمیت ویژه‌ای دارد. در شرایط ایده‌آل، ظرفیت کمپرسور با میزان مصرف هوا مطابقت دارد، به‌عنوان مثال با انتخاب دقیق میزان انتقال چرخ‌دنده. در برخی کاربردها، سیستم بهصورت خودکار تنظیم میشود؛ به این معنا که افزایش فشار، جریان هوا را افزایش می‌دهد و باعث ایجاد یک سیستم پایدار میشود.
نمونه‌های کاربردی سیستم‌های کنترل
سیستم‌های تنظیم و کنترل در بسیاری از تجهیزات صنعتی مورد استفاده قرار می‌گیرند، از جمله:
- سیستم‌های انتقال پنوماتیک
- تجهیزات خنک‌کننده صنعتی
- سیستم‌های ضدیخ
- خطوط تولید خودکار
- تجهیزات فرآیندی صنایع غذایی و دارویی
در این کاربردها، حفظ فشار پایدار نقش مهمی در کیفیت و پایداری فرآیند دارد.
مزایای استفاده از سیستم‌های کنترل کمپرسور
استفاده از سیستم‌های کنترلی مناسب مزایای متعددی دارد:
- کاهش مصرف انرژی
- افزایش راندمان سیستم
- کاهش استهلاک تجهیزات
- بهبود کیفیت هوای فشرده
- افزایش طول عمر کمپرسور
- کاهش هزینه‌های نگهداری
علاوه بر این، کنترل دقیق فشار باعث میشود تجهیزات مصرف‌کننده هوای فشرده عملکرد یکنواخت‌تری داشته باشند و کیفیت فرآیند تولید حفظ شود.
تجربه عملی استفاده از سیستم‌های کنترل کمپرسور
در بسیاری از کارخانه‌ها، میزان مصرف هوای فشرده در ساعات مختلف روز یکسان نیست. برای مثال، در خطوط تولیدی که تعداد تجهیزات پنوماتیکی به طور مداوم تغییر میکند، کمپرسور با بارهای مختلف مواجه میشود.
در چنین شرایطی، استفاده از سیستم‌های کنترلی مناسب باعث میشود کمپرسور تنها به اندازه نیاز واقعی سیستم کار کند. این موضوع علاوه بر کاهش مصرف انرژی، تعداد دفعات روشن و خاموش شدن تجهیزات را نیز کاهش داده و از استهلاک قطعات مکانیکی جلوگیری میکند.
برای مثال در خطوط بسته‌بندی صنایع غذایی، فعال و غیرفعال شدن متناوب تجهیزات پنوماتیکی باعث تغییر مصرف هوا میشود. در چنین شرایطی، سیستم کنترل مناسب می‌تواند از نوسانات فشار و افزایش مصرف انرژی جلوگیری کند.

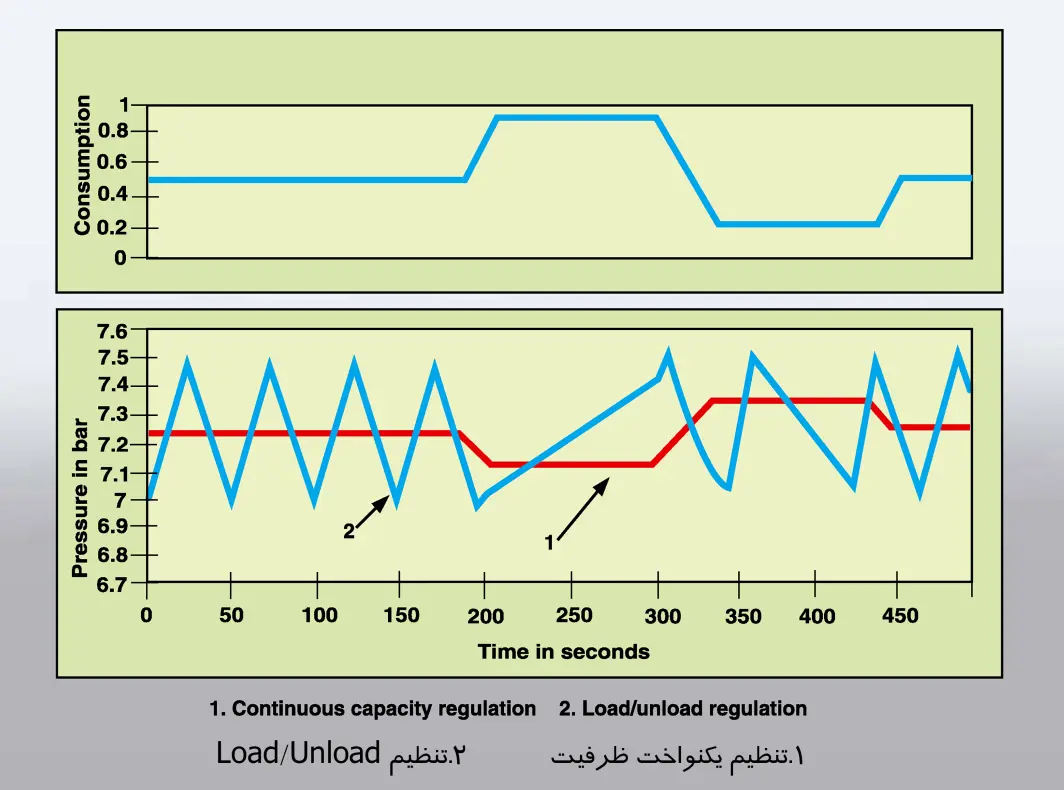

انواع سیستم‌های تنظیم کنترل در کمپرسور
به طور کلی دو روش اصلی برای کنترل ظرفیت کمپرسور وجود دارد:
1. تنظیم جریان مستمر (Continuous Regulation)
در این روش، ظرفیت کمپرسور به صورت پیوسته و متناسب با فشار سیستم تنظیم میشود. کنترل معمولاً از طریق موتور محرک یا شیر ورودی انجام می‌گیرد.
مهم‌ترین مزیت این روش، حفظ فشار در محدوده بسیار دقیق است. در بسیاری از سیستم‌ها، نوسانات فشار بین 0.1 تا 0.5 بار باقی می‌ماند که برای فرآیندهای حساس بسیار مطلوب است.
مزایا
- کنترل دقیق فشار
- نوسان کم فشار
- بهره‌وری انرژی بهتر
- مناسب برای بارهای متغیر
محدودیت‌ها
- هزینه اولیه بیشتر
- پیچیدگی کنترلی بالاتر
2. تنظیم Load/Unload
این روش یکی از رایج‌ترین سیستم‌های کنترل در کمپرسورها است. در این حالت، کمپرسور بین دو وضعیت بار (Load) و بی‌باری (Unload) جابه‌جا میشود.
زمانی که فشار به حد بالایی تعیین‌شده برسد، کمپرسور وارد حالت بی‌باری میشود و با کاهش فشار، مجدداً به مدار بازمی‌گردد.
محدوده تغییر فشار در این روش معمولاً بین 0.3 تا 1 بار است.
مزایا
- ساختار ساده
- هزینه کمتر
- قابلیت اطمینان بالا
محدودیت‌ها
- نوسان فشار بیشتر
- راندمان پایین‌تر در برخی شرایط کاری
مقایسه تنظیم جریان مستمر و Load/Unload
| ویژگی | تنظیم جریان مستمر | Load/Unload |
|---|---|---|
| دقت کنترل فشار | بسیار بالا | متوسط |
| نوسان فشار | کم | بیشتر |
| بهره‌وری انرژی | بالا | متوسط |
| پیچیدگی سیستم | بیشتر | کمتر |
| هزینه اولیه | بیشتر | کمتر |
| مناسب برای بارهای متغیر | بسیار مناسب | مناسب |
تحلیل و مقایسه
تنظیم جریان مستمر کنترل دقیق‌تری بر فشار و ظرفیت کمپرسور فراهم میکند و برای کاربردهایی که به فشار پایدار نیاز دارند گزینه مناسب‌تری است. در مقابل، سیستم Load/Unload به دلیل سادگی، هزینه کمتر و قابلیت اطمینان بالا، همچنان یکی از متداول‌ترین روشهای کنترل در کمپرسورهای صنعتی محسوب میشود.
کدام روش کنترل برای کمپرسور مناسب‌تر است؟
انتخاب روش کنترل به الگوی مصرف هوای فشرده بستگی دارد. در سیستم‌هایی که مصرف هوا به طور مداوم تغییر میکند، تنظیم جریان مستمر معمولاً راندمان انرژی بالاتری دارد و می‌تواند فشار را با دقت بیشتری کنترل کند. در مقابل، در کاربردهایی که تغییرات مصرف محدود است و هزینه اولیه اهمیت بیشتری دارد، سیستم Load/Unload می‌تواند گزینه‌ای اقتصادی و قابل اعتماد باشد.
تاثیر بر بهره‌وری و کاهش هزینه‌ها
به کارگیری سیستم تنظیم کنترل در کمپرسور به کاهش هزینه‌های عملیاتی کمک میکند. با حفظ فشار مناسب و جریان ثابت، نیاز به روشن و خاموش شدن مکرر کمپرسور کاهش می‌یابد، که این امر باعث صرفهجویی در مصرف انرژی و کاهش استهلاک میشود. همچنین این سیستم‌ها می‌توانند بهصورت خودکار با تغییر شرایط بار تنظیم شوند و نیاز به مداخله دستی کاهش یابد.
نکات مهم در انتخاب سیستم کنترل
برای انتخاب بهترین روش کنترل کمپرسور باید عوامل زیر بررسی شوند:
- نوع کمپرسور
- ظرفیت سیستم
- الگوی مصرف هوا
- ساعات کارکرد سالانه
- هزینه انرژی
- حساسیت فرآیند به نوسانات فشار
- بودجه نگهداری و تعمیرات
در بسیاری از پروژه‌های صنعتی، انتخاب صحیح سیستم کنترل می‌تواند تأثیر قابل توجهی بر هزینه‌های بهره‌برداری بلندمدت داشته باشد.
سوالات متداول
سیستم تنظیم کنترل در کمپرسور چه وظیفه‌ای دارد؟
این سیستم وظیفه تنظیم ظرفیت، کنترل فشار و حفظ عملکرد پایدار کمپرسور را بر عهده دارد.
تفاوت تنظیم جریان مستمر و Load/Unload چیست؟
در تنظیم جریان مستمر، ظرفیت کمپرسور به صورت پیوسته کنترل میشود، در حالی که در روش Load/Unload کمپرسور بین حالت بار و بی‌باری جابه‌جا میشود.
کدام روش مصرف انرژی کمتری دارد؟
در بسیاری از کاربردها، سیستم‌های کنترل پیوسته بهره‌وری انرژی بالاتری دارند؛ اما انتخاب نهایی به شرایط کاری و نوع کمپرسور بستگی دارد.
چه عواملی در انتخاب سیستم کنترل مؤثر هستند؟
نوع کمپرسور، الگوی مصرف هوا، فشار مورد نیاز، هزینه انرژی و حساسیت فرآیند از مهم‌ترین عوامل انتخاب سیستم کنترل هستند.
جمع‌بندی
سیستم تنظیم کنترل در کمپرسور یکی از مهم‌ترین بخش‌های سیستم‌های هوای فشرده است که وظیفه حفظ فشار پایدار، تنظیم ظرفیت و بهینه‌سازی مصرف انرژی را بر عهده دارد. روشهای مختلفی برای کنترل کمپرسور وجود دارد که رایج‌ترین آن‌ها تنظیم جریان مستمر و Load/Unload هستند. انتخاب صحیح هر یک از این روش‌ها می‌تواند باعث افزایش راندمان، کاهش هزینه‌های بهره‌برداری و بهبود عملکرد کلی سیستم شود. در بسیاری از کاربردهای صنعتی، انتخاب صحیح استراتژی کنترل تأثیر بیشتری بر هزینه‌های بهره‌برداری دارد تا تفاوت قیمت اولیه کمپرسور؛ به همین دلیل طراحی سیستم کنترل باید همواره بخشی از فرآیند انتخاب کمپرسور باشد.
