ظرفیت حرارتی در کمپرسورها و واحدهای فیزیکی
تحلیل جامع و کاربردهای صنعتی
مقدمه
ظرفیت حرارتی یکی از مهم‌ترین مفاهیم ترمودینامیک است که نقش مستقیمی در تحلیل رفتار سیالات، انتقال گرما و عملکرد تجهیزات صنعتی دارد. این پارامتر نشان میدهد یک ماده برای افزایش دمای خود چه مقدار انرژی گرمایی نیاز دارد و به همین دلیل در طراحی بسیاری از تجهیزات از جمله کمپرسورها، مبدل‌های حرارتی، بویلرها و سیستم‌های تبرید مورد استفاده قرار می‌گیرد.
در سیستم‌های هوای فشرده، هنگام فشردهسازی گاز، دمای سیال افزایش پیدا میکند. مقدار این افزایش دما به عواملی مانند نوع گاز، فشار، شرایط فرآیند و ظرفیت حرارتی آن بستگی دارد. به همین دلیل، شناخت ظرفیت حرارتی به مهندسان کمک میکند تا سیستم‌های خنک‌کاری را دقیق‌تر طراحی کرده، مصرف انرژی را کاهش دهند و از افزایش بیش از حد دمای کمپرسور جلوگیری کنند.
ظرفیت حرارتی با واحد ژول بر کلوین (J/K) بیان میشود و نشان‌دهنده مقدار گرمای موردنیاز برای افزایش دمای یک جسم به اندازه یک درجه کلوین است. در محاسبات مهندسی، معمولاً از ظرفیت حرارتی ویژه استفاده میشود که مقدار انرژی لازم برای افزایش دمای یک کیلوگرم از ماده را مشخص میکند و واحد آن J/(kg·K) است.
در ادامه این مقاله، مفهوم ظرفیت حرارتی، تفاوت ظرفیت گرمایی ویژه در فشار و حجم ثابت، نقش این پارامتر در عملکرد کمپرسورها، ضریب آیزنتروپیک و مهم‌ترین کاربردهای مهندسی آن را بررسی خواهیم کرد.
ظرفیت حرارتی چیست؟
ظرفیت حرارتی (Heat Capacity) مقدار انرژی گرمایی موردنیاز برای افزایش دمای یک جسم به اندازه یک درجه کلوین یا یک درجه سانتی‌گراد است. این کمیت نشان میدهد هر ماده تا چه اندازه می‌تواند انرژی گرمایی را در خود ذخیره کند و به همین دلیل یکی از مهم‌ترین پارامترهای ترمودینامیکی محسوب میشود.
واحد ظرفیت حرارتی در سیستم بین‌المللی یکاها ژول بر کلوین (J/K) است. هرچه ظرفیت حرارتی یک ماده بیشتر باشد، برای افزایش دمای آن به انرژی بیشتری نیاز خواهد بود. به عنوان مثال، آب ظرفیت حرارتی بالایی دارد و نسبت به بسیاری از مواد دیرتر گرم یا سرد میشود.
در مهندسی کمپرسورها، ظرفیت حرارتی برای پیشبینی تغییرات دمای گاز در هنگام تراکم اهمیت زیادی دارد. زیرا افزایش دمای بیش از حد می‌تواند راندمان دستگاه را کاهش داده و عمر قطعاتی مانند سوپاپ‌ها، رینگ‌ها و روغن روانکار را کم کند. به همین دلیل، شناخت این پارامتر در طراحی سیستم‌های هوای فشرده ضروری است.
ظرفیت حرارتی ویژه چیست؟
در محاسبات مهندسی، بیشتر از ظرفیت حرارتی ویژه (Specific Heat Capacity) استفاده میشود؛ زیرا این پارامتر مستقل از جرم ماده بوده و امکان مقایسه رفتار حرارتی مواد مختلف را فراهم میکند. ظرفیت حرارتی ویژه نشان میدهد برای افزایش دمای یک کیلوگرم از یک ماده به اندازه یک درجه کلوین یا یک درجه سانتی‌گراد، چه مقدار انرژی گرمایی لازم است.
واحد ظرفیت حرارتی ویژه در سیستم SI برابر با ژول بر کیلوگرم کلوین (J/kg·K) است. علاوه بر آن، در برخی محاسبات ترمودینامیکی از ظرفیت گرمایی مولی نیز استفاده میشود که مقدار انرژی لازم برای افزایش دمای یک مول از ماده را بیان کرده و واحد آن J/(mol·K) است.
در سیستم‌های هوای فشرده، ظرفیت حرارتی ویژه نقش مهمی در تعیین مقدار گرمای تولیدشده هنگام تراکم گاز دارد. هرچه این مقدار بیشتر باشد، گاز برای افزایش دما به انرژی بیشتری نیاز خواهد داشت و تغییرات دمایی آن کندتر خواهد بود. به همین دلیل، این پارامتر در طراحی کمپرسورها، انتخاب سیستم‌های خنک‌کاری و محاسبه انرژی مصرفی اهمیت ویژه‌ای دارد.
از دیدگاه مهندسی، آشنایی با ظرفیت حرارتی ویژه به طراحان کمک میکند تا رفتار گاز را در شرایط مختلف فشار و دما با دقت بیشتری پیشبینی کرده و عملکرد تجهیزات را بهینه کنند. به همین دلیل، این پارامتر یکی از داده‌های اصلی در نرم‌افزارهای شبیه‌سازی ترمودینامیکی و طراحی کمپرسورها محسوب میشود.
تفاوت ظرفیت حرارتی در فشار ثابت (Cp) و حجم ثابت (Cv)
یکی از مهم‌ترین مفاهیم در ترمودینامیک گازها، تفاوت بین ظرفیت حرارتی در فشار ثابت (Cp) و ظرفیت حرارتی در حجم ثابت (Cv) است. این دو پارامتر رفتار گاز را در شرایط مختلف نشان می‌دهند و نقش مهمی در تحلیل عملکرد کمپرسورها و سایر تجهیزات انتقال انرژی دارند.
ظرفیت حرارتی در حجم ثابت (Cv) مقدار گرمایی است که برای افزایش دمای یک کیلوگرم گاز، در حالی که حجم آن ثابت باقی بماند، موردنیاز است. در این شرایط، گاز هیچ کاری روی محیط انجام نمی‌دهد و تمام انرژی دریافتی صرف افزایش انرژی درونی و دمای آن میشود.
در مقابل، ظرفیت حرارتی در فشار ثابت (Cp) مقدار گرمای لازم برای افزایش دمای گاز در شرایطی است که فشار ثابت بماند. از آنجا که گاز در این حالت امکان انبساط دارد، بخشی از انرژی دریافتی صرف انجام کار روی محیط میشود؛ به همین دلیل مقدار Cp همیشه از Cv بزرگتر است.
این تفاوت در کمپرسورها اهمیت ویژه‌ای دارد، زیرا فرآیند فشردهسازی همواره با تغییر فشار، دما و حجم همراه است. مهندسان با استفاده از مقادیر Cp و Cv می‌توانند دمای خروجی، انرژی موردنیاز برای تراکم و راندمان سیستم را با دقت بیشتری محاسبه کنند.
به همین دلیل، تقریباً تمام محاسبات ترمودینامیکی مربوط به کمپرسورها، توربین‌ها و تجهیزات هوای فشرده بر پایه ظرفیت حرارتی در فشار و حجم ثابت انجام میشود و انتخاب صحیح این مقادیر، نقش مهمی در طراحی بهینه تجهیزات و کاهش مصرف انرژی دارد.
جدول مقایسه Cp و Cv
| ویژگی | Cp (فشار ثابت) | Cv (حجم ثابت) |
|---|---|---|
| شرایط فرآیند | فشار ثابت | حجم ثابت |
| بخشی از انرژی صرف انجام کار میشود | ✅ بله | ❌ خیر |
| افزایش دما | کمتر از Cv | بیشتر از Cp |
| مقدار | بزرگتر | کوچک‌تر |
| کاربرد اصلی | تحلیل کمپرسورها، مبدل‌های حرارتی و فرآیندهای صنعتی | تحلیل انرژی درونی و فرآیندهای حجم ثابت |
نسبت ظرفیت‌های گرمایی (γ) و نقش آن در کمپرسورها
یکی از مهم‌ترین پارامترهای ترمودینامیکی در تحلیل رفتار گازها، نسبت ظرفیت گرمایی در فشار ثابت به ظرفیت گرمایی در حجم ثابت است که با نماد γ (گاما) یا k شناخته میشود. این نسبت از رابطه γ = Cp / Cv به دست می‌آید و مشخص میکند گاز هنگام تراکم یا انبساط تا چه اندازه نسبت به تغییرات فشار و دما واکنش نشان میدهد.
در بسیاری از محاسبات مربوط به کمپرسورها، فرآیند تراکم به‌صورت آیزنتروپیک (Isentropic) یا بیدررو در نظر گرفته میشود؛ یعنی فرض میشود در طول فرآیند، هیچ تبادل گرمایی با محیط انجام نمیشود. در این شرایط، مقدار γ نقش تعیین‌کننده‌ای در محاسبه دمای خروجی، فشار نهایی، توان موردنیاز و راندمان کمپرسور دارد.
برای مثال، مقدار γ برای هوای خشک در شرایط معمولی حدود 1.4 است. این مقدار در بسیاری از روابط طراحی کمپرسورها، توربین‌های گازی و تجهیزات هوای فشرده به‌عنوان یک پارامتر استاندارد مورد استفاده قرار می‌گیرد. البته برای گازهای مختلف، مقدار γ متفاوت است و همین موضوع باعث میشود رفتار آن‌ها در فرآیند تراکم نیز با یکدیگر تفاوت داشته باشد.
هرچه نسبت γ بزرگتر باشد، دمای گاز در هنگام تراکم سریع‌تر افزایش پیدا میکند. به همین دلیل، شناخت این پارامتر در انتخاب سیستم خنک‌کاری، تعیین توان موتور و طراحی مراحل مختلف تراکم اهمیت زیادی دارد. در واقع، بسیاری از نرم‌افزارهای طراحی و شبیه‌سازی کمپرسور از مقدار γ برای پیشبینی رفتار واقعی گاز در شرایط کاری مختلف استفاده می‌کنند.
کاربرد ظرفیت حرارتی در طراحی و عملکرد کمپرسورها
ظرفیت حرارتی تنها یک مفهوم تئوری در ترمودینامیک نیست، بلکه یکی از پارامترهای اصلی در طراحی، انتخاب و بهره‌برداری از کمپرسورها به شمار می‌رود. مهندسان با استفاده از این پارامتر می‌توانند رفتار گاز را در مراحل مختلف تراکم پیشبینی کرده و شرایط کاری سیستم را به گونه‌ای تنظیم کنند که راندمان افزایش یافته و مصرف انرژی کاهش پیدا کند.
یکی از مهم‌ترین کاربردهای ظرفیت حرارتی، محاسبه دمای خروجی کمپرسور است. در فرآیند فشردهسازی، بخشی از انرژی مکانیکی به انرژی حرارتی تبدیل میشود و دمای گاز افزایش مییابد. اگر این افزایش دما به‌درستی محاسبه نشود، ممکن است قطعاتی مانند سوپاپ‌ها، یاتاقان‌ها، آب‌بندها و روغن روانکار در معرض دمای بیش از حد مجاز قرار گیرند و عمر مفید تجهیزات کاهش یابد.
ظرفیت حرارتی همچنین نقش مهمی در طراحی سیستم‌های خنک‌کاری دارد. با محاسبه میزان گرمای تولیدشده در فرآیند تراکم، مهندسان می‌توانند ظرفیت مناسب اینترکولرها، افترکولرها و سایر تجهیزات دفع حرارت را تعیین کنند. این موضوع علاوه بر افزایش راندمان کمپرسور، از افزایش دمای هوای فشرده و افت کیفیت آن نیز جلوگیری میکند.
از سوی دیگر، این پارامتر در انتخاب توان موتور و تعیین ظرفیت کمپرسور نیز تأثیرگذار است. هرچه انرژی بیشتری برای افزایش فشار گاز موردنیاز باشد، توان مصرفی سیستم نیز افزایش پیدا میکند. به همین دلیل، محاسبه صحیح ظرفیت حرارتی و خواص ترمودینامیکی گاز باعث میشود تجهیزات متناسب با شرایط واقعی فرآیند انتخاب شوند و از مصرف بی‌رویه انرژی جلوگیری شود.
در پروژه‌های صنعتی، اطلاعات مربوط به ظرفیت حرارتی در نرم‌افزارهای طراحی و شبیه‌سازی نیز کاربرد گسترده‌ای دارد. این نرم‌افزارها با استفاده از داده‌هایی مانند Cp، Cv و نسبت γ، عملکرد کمپرسور را در شرایط مختلف کاری شبیه‌سازی کرده و به مهندسان کمک می‌کنند تا قبل از ساخت یا بهره‌برداری، بهترین تنظیمات و مناسب‌ترین تجهیزات را انتخاب کنند.
چرا ظرفیت حرارتی در کمپرسورها مهم است؟
در فرآیندهای صنعتی و به ویژه در کمپرسورها، گازها تحت فشار قرار می‌گیرند. این فرآیند فشردهسازی باعث افزایش دمای گاز میشود که کنترل آن برای جلوگیری از آسیب به تجهیزات و بهینه‌سازی عملکرد سیستم ضروری است. در اینجا، مفهوم ظرفیت حرارتی در کمپرسورها و واحدهای فیزیکی اهمیت پیدا میکند.

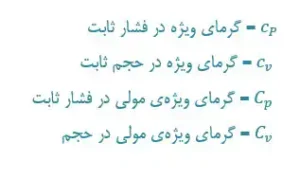

گازها، بر خلاف جامدات و مایعات، ظرفیت گرمایی متفاوتی در شرایط فشار ثابت و حجم ثابت دارند. به همین دلیل، گرمای ویژه در فشار ثابت (cpc_p) همواره از گرمای ویژه در حجم ثابت (cvc_v) بیشتر است. این تفاوت ناشی از کار انجام‌شده توسط گاز در حین انبساط یا انقباض در فشار ثابت است. در حالی که در حجم ثابت، هیچ کاری انجام نمیشود و تمام انرژی گرمایی به افزایش انرژی درونی و دما اختصاص مییابد. این موضوع در طراحی و بهینه‌سازی ظرفیت حرارتی در کمپرسورها و واحدهای فیزیکی نقشی محوری ایفا میکند.
رفتار ظرفیت حرارتی با تغییر دما
گرمای ویژه برای یک ماده، یک مقدار ثابت نیست و به طور کلی با افزایش دما، افزایش مییابد. این رفتار به دلیل فعال شدن حالت‌های مختلف انرژی در سطح مولکولی است. با این حال، برای بسیاری از محاسبات مهندسی، می‌توان از یک مقدار میانگین استفاده کرد.
برای جامدات و مایعات، گرمای ویژه در فشار ثابت و حجم ثابت تقریباً برابر است (cp≈cv≈cc_p ≈ c_v ≈ c). اما در کمپرسورها که با گازها سروکار دارند، این تفاوت قابل توجه است و باید به دقت در نظر گرفته شود. این ملاحظات، جزئی از تحلیل جامع ظرفیت حرارتی در کمپرسورها و واحدهای فیزیکی است.
محاسبه گرمای مورد نیاز برای تغییر دما

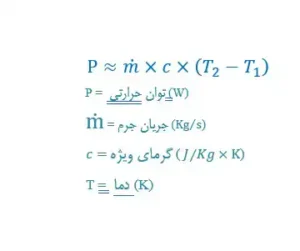

گرمای ویژه در فشار ثابت همواره از گرمای ویژه در حجم ثابت بیشتر میباشد. گرمای ویژه برای یک ماده ثابت نیست؛ به طور کلی با افزایش دما گرمای ویژه نیز افزایش مییابد. مقدار گرمای مورد نیاز برای تغییر دمای یک جریان جرم (m˙\dot{m}) از t1t_1 به t2t_2 با استفاده از ظرفیت گرمایی ویژه به دست می‌آید. این فرمولاسیون در مهندسی کمپرسورها برای طراحی سیستم‌های خنک‌کننده و پیشبینی رفتار گاز بسیار کاربردی است. این محاسبات دقیق، اساس بهینه‌سازی ظرفیت حرارتی در کمپرسورها و واحدهای فیزیکی را تشکیل می‌دهند.
ظرفیت حرارتی و توان آیزنتروپیک (بیدررو)
به دلیل عملکرد گازها در فشار ثابت، همواره C(p) از C(v) بزرگتر میباشد. نسبت C(p) به C(v) را توان آیزنتروپیک یا توان بی دررو مینامند، (Ҡ) که تابعی از تعداد اتمهای یک مولکول از یک ماده میباشداین پارامتر کلیدی، تابعی از تعداد اتمهای یک مولکول از یک ماده است و در معادلات فرآیندهای آیزنتروپیک (بیدررو) که در کمپرسورها رخ میدهد، نقشی اساسی دارد. درک صحیح این نسبت، به مهندسان کمک میکند تا عملکرد ظرفیت حرارتی در کمپرسورها و واحدهای فیزیکی را با دقت بیشتری مدلسازی و پیشبینی کنند.
ظرفیت حرارتی در سیستم‌های صنعتی و واحدهای فیزیکی
مفهوم ظرفیت حرارتی در کمپرسورها و واحدهای فیزیکی تنها به گازها محدود نمیشود. این اصل برای تحلیل عملکرد کلی سیستم‌های صنعتی نیز به کار می‌رود. مثلاً، در یک واحد تبرید، ظرفیت حرارتی مبرد، تعیین‌کننده میزان گرمایی است که می‌تواند در یک چرخه جذب و دفع کند. یا در مبدل‌های حرارتی، ظرفیت حرارتی سیالات کاری، مشخص‌کننده توانایی مبدل در انتقال گرما است. این کاربردهای گسترده نشان‌دهنده اهمیت حیاتی ظرفیت حرارتی در کمپرسورها و واحدهای فیزیکی در صنایع مختلف است.
کاربردهای مهندسی ظرفیت حرارتی
در طراحی و بهینه‌سازی کمپرسورها و واحدهای فیزیکی، از داده‌های مربوط به ظرفیت حرارتی استفاده‌های متعددی میشود. این اطلاعات برای:
طراحی سیستم‌های خنک‌کاری: محاسبه میزان حرارت تولیدی در فرآیند فشردهسازی و طراحی سیستم‌های مناسب برای دفع آن.
تحلیل عملکرد کمپرسور: پیشبینی دمای خروجی کمپرسور و اطمینان از عملکرد آن در محدوده مجاز.
انتخاب مواد مناسب: انتخاب مواد با ظرفیت حرارتی مناسب برای ساخت قطعات کمپرسور که در معرض دماهای بالا قرار دارند.
شبیه‌سازی فرآیند: استفاده در مدل‌سازی‌های کامپیوتری و شبیه‌سازی‌های ترمودینامیکی برای پیشبینی رفتار دقیق سیستم.
تمامی این کاربردها نشان می‌دهند که چگونه درک عمیق از ظرفیت حرارتی در کمپرسورها و واحدهای فیزیکی می‌تواند به افزایش بهره‌وری و ایمنی منجر شود.
سوالات متداول
ظرفیت حرارتی چیست؟
ظرفیت حرارتی مقدار انرژی گرمایی موردنیاز برای افزایش دمای یک جسم به اندازه یک درجه کلوین یا یک درجه سانتی‌گراد است و با واحد J/K اندازهگیری میشود.
تفاوت ظرفیت حرارتی ویژه (Cp) و (Cv) چیست؟
Cv ظرفیت حرارتی گاز در حجم ثابت و Cp ظرفیت حرارتی در فشار ثابت است. از آنجا که در فشار ثابت بخشی از انرژی صرف انجام کار میشود، مقدار Cp همیشه بزرگتر از Cv است.
چرا ظرفیت حرارتی در کمپرسورها اهمیت دارد؟
این پارامتر در محاسبه دمای خروجی، تعیین توان موردنیاز، طراحی سیستم‌های خنک‌کاری و افزایش راندمان کمپرسور نقش اساسی دارد و از افزایش بیش از حد دمای تجهیزات جلوگیری میکند.
نسبت گرمایی γ چه کاربردی در کمپرسورها دارد؟
نسبت γ = Cp/Cv یکی از مهم‌ترین پارامترهای ترمودینامیکی برای تحلیل فرآیندهای تراکم آیزنتروپیک است و در محاسبه فشار، دما، توان مصرفی و راندمان کمپرسورها استفاده میشود.
چگونه می‌توان راندمان حرارتی کمپرسور را افزایش داد؟
استفاده از اینترکولر و افترکولر، انتخاب کمپرسور متناسب با نیاز، سرویس دوره‌ای، کاهش نشتی‌ها، استفاده از روغن مناسب و به‌کارگیری سیستم‌های کنترل دور متغیر (VFD) از مهم‌ترین روش‌های افزایش راندمان و کاهش مصرف انرژی هستند.
جمع‌بندی
ظرفیت حرارتی یکی از مهم‌ترین خواص ترمودینامیکی مواد است که نقش تعیین‌کننده‌ای در تحلیل رفتار گازها و عملکرد کمپرسورها دارد. این پارامتر مشخص میکند یک ماده برای افزایش دمای خود به چه میزان انرژی نیاز دارد و به همین دلیل در محاسبات مربوط به فرآیند تراکم، انتقال حرارت و طراحی تجهیزات صنعتی اهمیت ویژه‌ای پیدا میکند.
در این مقاله با مفهوم ظرفیت حرارتی و ظرفیت حرارتی ویژه، تفاوت Cp و Cv، نسبت گرمایی γ و کاربرد هر یک در کمپرسورها آشنا شدیم. همچنین بررسی کردیم که چگونه این پارامترها در محاسبه دمای خروجی، انتخاب سیستم‌های خنک‌کاری، تعیین توان موردنیاز کمپرسور و افزایش راندمان تجهیزات نقش دارند.
درک صحیح ظرفیت حرارتی به مهندسان کمک میکند تا کمپرسورها را با دقت بیشتری طراحی و انتخاب کنند، مصرف انرژی را کاهش دهند و از افزایش بیش از حد دمای سیستم جلوگیری کنند. استفاده از تجهیزات خنک‌کاری مناسب، سرویس منظم و انتخاب کمپرسور متناسب با شرایط کاری نیز از مهم‌ترین عواملی هستند که باعث بهبود عملکرد و افزایش طول عمر تجهیزات می‌شوند.
در نهایت، می‌توان گفت شناخت ظرفیت حرارتی در کمپرسورها و واحدهای فیزیکی تنها یک موضوع تئوری نیست، بلکه یکی از اصول اساسی برای طراحی، بهره‌برداری و نگهداری بهینه سیستم‌های هوای فشرده محسوب میشود و تأثیر مستقیمی بر راندمان، هزینه‌های عملیاتی و پایداری عملکرد تجهیزات صنعتی دارد
