کمپرسور دیافراگمی
(Diaphragm Compressor)
مقدمه
کمپرسور دیافراگمی (Diaphragm Compressor) یکی از دقیق‌ترین و ایمن‌ترین انواع کمپرسورهای جابه‌جایی مثبت است که برای فشردهسازی گازهای حساس و خالص استفاده میشود. در این نوع کمپرسور، گاز بدون تماس مستقیم با روغن یا قطعات فلزی فشرده میشود؛ به همین دلیل در صنایع دارویی، آزمایشگاهی و شیمیایی کاربرد گسترده‌ای دارد.
ساختار خاص این کمپرسور باعث شده بتواند گازهای حساس، سمی یا خورنده را با بالاترین سطح ایمنی و بدون آلودگی فشرده کند. همین ویژگی آن را به یکی از تجهیزات کلیدی در فرآیندهای صنعتی دقیق تبدیل کرده است.
این نوع کمپرسور برخلاف کمپرسورهای پیستونی یا اسکرو، از یک مکانیزم انعطافپذیر به نام دیافراگم فلزی یا کامپوزیتی استفاده میکند. این دیافراگم مانند یک پرده نازک بین دو محیط عمل میکند:
- یک سمت: گاز فرآیندی
- سمت دیگر: سیستم محرک (هیدرولیک یا مکانیکی)
در ادامه این مقاله، به صورت کامل با ساختار، نحوه عملکرد، انواع، مزایا و کاربردهای کمپرسور دیافراگمی آشنا می‌شویم.
کمپرسور دیافراگمی چیست؟
کمپرسور دیافراگمی نوعی کمپرسور جابه‌جایی مثبت است که در آن از یک صفحه انعطافپذیر (دیافراگم) برای فشردهسازی گاز استفاده میشود.
در این سیستم، دیافراگم توسط یک مکانیزم مکانیکی یا هیدرولیکی به حرکت در می‌آید. با حرکت به سمت داخل، حجم محفظه کاهش یافته و گاز فشرده میشود. با حرکت به سمت بیرون، حجم افزایش یافته و گاز جدید وارد محفظه می‌گردد.
از آنجا که گاز با روغن یا قطعات متحرک تماس مستقیم ندارد، این روش یکی از تمیزترین و ایمن‌ترین روش‌های فشرده سازی گاز محسوب میشود.
در این سیستم:
- یک دیافراگم بین دو محفظه قرار دارد
- یک سمت آن گاز
- سمت دیگر آن روغن هیدرولیک یا مکانیزم مکانیکی
حرکت رفت‌وبرگشتی دیافراگم باعث کاهش حجم گاز و افزایش فشار آن میشود.
🔹 ویژگی کلیدی:
گاز هیچ‌گاه با روغن یا قطعات متحرک تماس ندارد → 100% بدون آلودگی
چرا کمپرسور دیافراگمی مهم است؟
اهمیت کمپرسور دیافراگمی فقط در «بدون روغن بودن» خلاصه نمی‌شود. در واقع سه دلیل اصلی باعث شده این تکنولوژی در صنایع حساس جایگاه ویژه‌ای داشته باشد:
1. نیاز به خلوص بسیار بالا
در صنایعی مثل:
- تولید دارو
- تولید چیپ‌های الکترونیکی
- هیدروژن سوختی
حتی مقدار بسیار کم روغن یا ذرات فلزی می‌تواند کل فرآیند را خراب کند.
2. قابلیت کار با گازهای خطرناک
این کمپرسور می‌تواند گازهایی مثل:
- هیدروژن
- کلر
- آمونیاک
- گازهای خورنده
را بدون نشت و تماس مستقیم فشرده کند.
3. ایمنی در فشار بالا
در بسیاری از کاربردها، فشار گاز باید به سطوح بسیار بالا برسد (حتی بالای 500 تا 1000 بار). طراحی دیافراگمی این امکان را با کنترل کامل فراهم میکند.

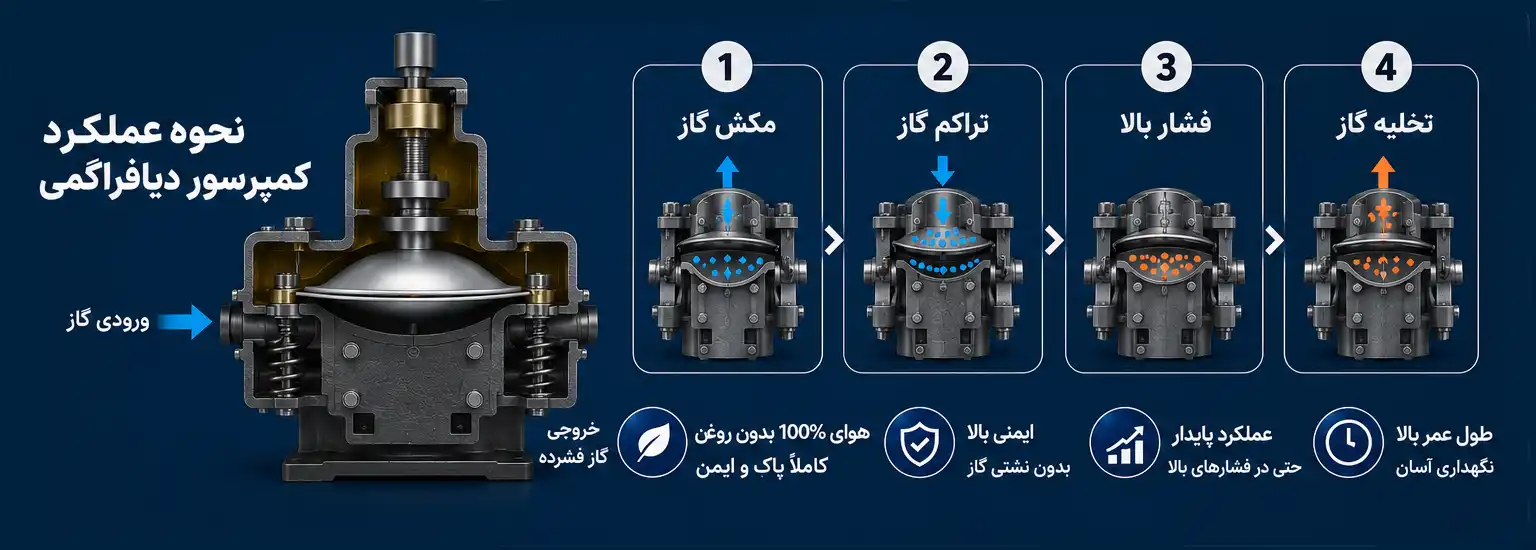

ساختار و نحوه عملکرد کمپرسور دیافراگمی
کمپرسور دیافراگمی از نظر ساختار در مقایسه با بسیاری از کمپرسورهای صنعتی، طراحی ساده اما بسیار دقیق دارد. اساس کار این دستگاه بر پایه حرکت یک دیافراگم انعطافپذیر است که باعث تغییر حجم محفظه گاز و در نتیجه افزایش فشار آن میشود.
در این سیستم، دیافراگم معمولاً از جنس مواد مقاوم در برابر خوردگی و فشار ساخته میشود و بین دو بخش مکانیکی و محفظه گاز قرار می‌گیرد. نکته مهم این است که گاز هیچ‌گونه تماس مستقیمی با قطعات متحرک یا روغن ندارد، و همین موضوع خلوص کامل آن را تضمین میکند.
فرآیند مکش گاز (Suction Stage)
در مرحله مکش، دیافراگم به سمت بیرون حرکت میکند. این حرکت باعث افزایش حجم محفظه شده و فشار داخل آن کاهش می‌یابد. در نتیجه، گاز از طریق شیر ورودی وارد محفظه میشود.
این مرحله کاملاً کنترل‌شده است و طراحی دقیق شیرهای ورودی باعث میشود جریان گاز به صورت یکنواخت و بدون نوسان وارد سیستم شود.
فرآیند تراکم (Compression Stage)
پس از ورود گاز، دیافراگم به سمت داخل حرکت میکند. این حرکت باعث کاهش حجم محفظه و افزایش تدریجی فشار گاز میشود.
در این مرحله، گاز بین دیافراگم و سطح محفظه محبوس شده و به دلیل کاهش حجم، فشرده میشود. این فرآیند کاملاً ایزوله است و هیچ آلودگی خارجی وارد گاز نمی‌شود.
مرحله تخلیه (Discharge Stage)
زمانی که فشار گاز به مقدار مشخصی برسد، شیر خروجی باز شده و گاز فشرده از کمپرسور خارج میشود.
این چرخه به صورت پیوسته تکرار میشود و در نتیجه، جریان گاز فشرده‌ای پایدار و یکنواخت تولید میشود.
مکانیزم محرک دیافراگم
حرکت دیافراگم معمولاً به دو روش انجام میشود:
1. سیستم مکانیکی

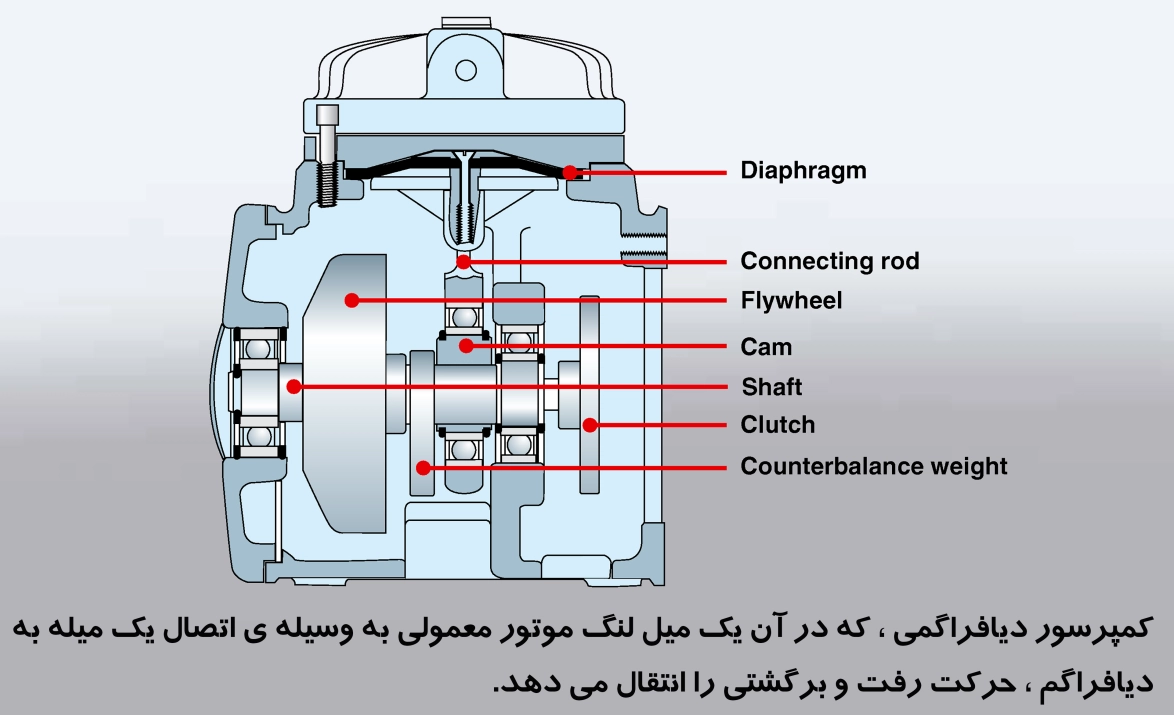

در این روش، یک میل‌لنگ یا مکانیزم اکسنتریک حرکت دورانی موتور را به حرکت رفت و برگشتی تبدیل میکند. این مدل برای فشارهای پایین‌تر و کاربردهای سبک‌تر استفاده میشود.
2. سیستم هیدرولیکی
در این نوع، یک سیال هیدرولیکی پشت دیافراگم قرار دارد و با فشار کنترل‌شده، باعث حرکت دقیق‌تر و قدرتمندتر دیافراگم میشود. این مدل برای فشارهای بالا و کاربردهای صنعتی سنگین مناسب است.
نقش دیافراگم در عملکرد کمپرسور
دیافراگم مهم‌ترین بخش این سیستم است و چند وظیفه کلیدی دارد:
- ایجاد تغییر حجم در محفظه گاز
- جلوگیری از تماس گاز با بخش‌های مکانیکی
- حفظ خلوص کامل گاز
- افزایش ایمنی در برابر نشتی
جنس دیافراگم معمولاً از مواد مقاوم مانند PTFE یا آلیاژهای انعطافپذیر انتخاب میشود تا در برابر فشار، دما و خوردگی دوام بالایی داشته باشد.
ویژگی مهم طراحی در کمپرسور دیافراگمی
یکی از نکات مهم در طراحی این کمپرسورها، کنترل دقیق نشتی صفر (Zero Leakage) است. به دلیل استفاده از دیافراگم به عنوان سد فیزیکی بین گاز و مکانیزم محرک، احتمال آلودگی یا نشت گاز به حداقل می‌رسد.
همچنین طراحی محفظه‌ها به گونه‌ای است که جریان گاز به صورت کاملاً یکنواخت و بدون ضربه (Pulsation کم) منتقل شود.
انواع کمپرسور دیافراگمی و کاربردهای صنعتی آن
کمپرسورهای دیافراگمی بر اساس نوع مکانیزم محرک، فشار کاری و نوع کاربرد به چند دسته اصلی تقسیم می‌شوند. این تقسیم‌بندی به مهندسان کمک میکند تا بر اساس نوع گاز، سطح خلوص مورد نیاز و شرایط عملیاتی، بهترین گزینه را انتخاب کنند.
کمپرسور دیافراگمی مکانیکی (Mechanical Diaphragm Compressor)
در این نوع کمپرسور، حرکت دیافراگم به وسیله یک سیستم مکانیکی شامل میل‌لنگ، اکسنتریک یا مکانیزم‌های مشابه ایجاد میشود. این طراحی ساده‌تر بوده و بیشتر برای کاربردهای سبک و فشارهای پایین استفاده میشود.
ویژگی‌ها:
- ساختار ساده و اقتصادی
- مناسب برای دبی‌های پایین
- تعمیر و نگهداری آسان
- مصرف انرژی کمتر در کاربردهای سبک
کاربردها:
- آزمایشگاه‌ها
- تجهیزات پزشکی سبک
- سیستم‌های خلأ کوچک
- فرآیندهای تحقیقاتی
کمپرسور دیافراگمی هیدرولیکی (Hydraulic Diaphragm Compressor)
این مدل پیشرفته‌تر بوده و در آن از سیال هیدرولیکی برای حرکت دادن دیافراگم استفاده میشود. فشار سیال باعث حرکت دقیق، قدرتمند و کنترل‌شده دیافراگم میشود.
ویژگی‌ها:
- قابلیت تولید فشارهای بالا
- عملکرد پایدار در شرایط سخت
- طول عمر بیشتر نسبت به مدل مکانیکی
- کنترل دقیق‌تر فرآیند تراکم
کاربردها:
- صنایع نفت و گاز
- پالایشگاه‌ها
- تولید و ذخیره‌سازی هیدروژن
- صنایع پتروشیمی
- فرآیندهای شیمیایی حساس
کمپرسور دیافراگمی تک‌مرحله‌ای
در این مدل، فشردهسازی گاز در یک مرحله انجام میشود. طراحی ساده‌تری دارد و برای فشارهای متوسط مناسب است.
ویژگی‌ها:
- ساختار ساده‌تر
- هزینه اولیه کمتر
- مناسب برای کاربردهای عمومی
کاربردها:
- صنایع کوچک
- سیستم‌های گازرسانی سبک
- کاربردهای آزمایشگاهی عمومی
کمپرسور دیافراگمی چندمرحله‌ای
در این نوع، گاز در چند مرحله متوالی فشرده میشود و بین مراحل ممکن است خنک‌کاری انجام شود. این طراحی برای رسیدن به فشارهای بالا بسیار مؤثر است.
ویژگی‌ها:
- راندمان بالاتر در فشارهای زیاد
- کاهش دمای گاز در مراحل مختلف
- مناسب برای کارکرد مداوم
کاربردها:
- صنایع سنگین
- تولید گازهای صنعتی
- سیستم‌های فشار بالا
- کاربردهای انرژی
کاربردهای کمپرسور دیافراگمی در صنایع مختلف
یکی از مهم‌ترین دلایل محبوبیت کمپرسور دیافراگمی، گستردگی کاربرد آن در صنایع حساس و تخصصی است. این دستگاه در شرایطی استفاده میشود که خلوص گاز و ایمنی اهمیت حیاتی دارند.
صنایع دارویی و پزشکی
در این صنایع، حتی کوچک‌ترین آلودگی می‌تواند کیفیت محصول را تحت تأثیر قرار دهد. کمپرسور دیافراگمی به دلیل عدم تماس گاز با روغن، انتخابی ایده‌آل برای تولید هوای فشرده تمیز است.
صنایع شیمیایی
در فرآیندهای شیمیایی، بسیاری از گازها خورنده یا خطرناک هستند. استفاده از این کمپرسورها باعث افزایش ایمنی و جلوگیری از نشتی یا واکنش‌های ناخواسته میشود.
صنایع نفت، گاز و پتروشیمی
در این حوزه، کمپرسورهای دیافراگمی برای فشردهسازی گازهایی مانند هیدروژن، هلیوم و گازهای خاص استفاده می‌شوند. توانایی کار در فشار بالا یکی از مزیت‌های مهم آن‌ها است.
آزمایشگاه‌ها و مراکز تحقیقاتی
در محیط‌های آزمایشگاهی، نیاز به جریان گاز دقیق، پایدار و بدون آلودگی وجود دارد. این کمپرسورها به دلیل دقت بالا، گزینه‌ای استاندارد محسوب می‌شوند.
صنایع غذایی و الکترونیک
در این صنایع نیز خلوص گاز اهمیت زیادی دارد. استفاده از کمپرسور دیافراگمی از آلودگی محصول جلوگیری کرده و کیفیت نهایی را تضمین میکند.
مزایای کمپرسور دیافراگمی
یکی از مهم‌ترین دلایل استفاده گسترده از کمپرسورهای دیافراگمی، ویژگی‌های منحصر به‌فرد آن‌ها در حفظ خلوص گاز و ایمنی بالا است.
1. خلوص کامل گاز (Zero Contamination)
در این سیستم، گاز هیچ‌گونه تماس مستقیمی با روغن یا قطعات فلزی ندارد. همین موضوع باعث میشود گاز خروجی کاملاً خالص باقی بماند و برای کاربردهای حساس مناسب باشد.
2. ایمنی بالا در کار با گازهای خطرناک
به دلیل طراحی بسته و بدون نشتی، این کمپرسورها گزینه‌ای بسیار ایمن برای گازهای سمی، خورنده یا قابل اشتعال هستند.
3. مناسب برای گازهای حساس و خاص
گازهایی مانند هیدروژن، هلیوم و گازهای آزمایشگاهی نیاز به فشردهسازی بدون آلودگی دارند که این کمپرسور به‌خوبی آن را فراهم میکند.
4. کاهش ریسک نشتی
ساختار دیافراگمی باعث حذف بسیاری از نقاط تماس مکانیکی مستقیم شده و احتمال نشتی گاز را به حداقل می‌رساند.
5. نگهداری نسبتاً ساده
به دلیل تعداد کم قطعات در تماس مستقیم با گاز، سرویس و نگهداری این کمپرسورها ساده‌تر از بسیاری از مدل‌های صنعتی دیگر است.
محدودیت‌های کمپرسور دیافراگمی
با وجود مزایای زیاد، این نوع کمپرسور محدودیت‌هایی نیز دارد که باید در انتخاب آن در نظر گرفته شود.
1. ظرفیت محدود در دبی بالا
این کمپرسورها معمولاً برای حجم‌های پایین تا متوسط طراحی شده‌اند و برای دبی‌های بسیار بالا مناسب نیستند.
2. هزینه اولیه نسبتاً بالا
به دلیل طراحی تخصصی و استفاده از مواد مقاوم، هزینه خرید اولیه آن‌ها معمولاً بیشتر از کمپرسورهای معمولی است.
3. نیاز به تعویض دورهای دیافراگم
دیافراگم به عنوان قطعه اصلی تحت تنش مداوم قرار دارد و در طول زمان نیاز به بررسی و تعویض دارد.
4. محدودیت در کاربردهای عمومی صنعتی
برای کاربردهای سنگین و عمومی که نیاز به حجم بالای هوای فشرده دارند، گزینه‌های دیگری مانند اسکرو یا پیستونی مناسب‌تر هستند.
مقایسه کمپرسور دیافراگمی با سایر کمپرسورها
برای درک بهتر جایگاه این نوع کمپرسور، مقایسه آن با سایر مدل‌های رایج صنعتی ضروری است.
کمپرسور دیافراگمی vs کمپرسور پیستونی
- دیافراگمی: خلوص بالا، مناسب گازهای حساس
- پیستونی: فشار بالا، مناسب کاربردهای عمومی و صنعتی
نتیجه:
اگر خلوص مهم‌تر از ظرفیت باشد → دیافراگمی
اگر فشار بالا و کاربرد عمومی مهم باشد → پیستونی
کمپرسور دیافراگمی vs کمپرسور اسکرو
- دیافراگمی: دبی کم، خلوص بالا
- اسکرو: دبی بالا، مناسب کار مداوم صنعتی
نتیجه:
اسکرو برای کارخانه‌ها
دیافراگمی برای صنایع حساس
کمپرسور دیافراگمی vs کمپرسور سانتریفیوژ
- دیافراگمی: حجم کم، دقت بالا
- سانتریفیوژ: حجم بسیار بالا، صنایع سنگین
نتیجه:
کاربردهای متفاوت و غیرقابل جایگزینی مستقیم
جدول مقایسه کمپرسورهای صنعتی
برای درک بهتر جایگاه کمپرسور دیافراگمی، مقایسه آن با سایر انواع کمپرسورهای رایج صنعتی می‌تواند دید دقیق‌تری به انتخاب مهندسان بدهد. هر نوع کمپرسور برای یک کاربرد خاص طراحی شده و هیچ‌کدام جایگزین کامل دیگری نیستند.
| نوع کمپرسور | ویژگی اصلی | سطح خلوص گاز | ظرفیت دبی | کاربرد مناسب |
|---|---|---|---|---|
| دیافراگمی | بدون تماس گاز با روغن و قطعات فلزی | بسیار بالا | پایین تا متوسط | صنایع دارویی، آزمایشگاهی، گازهای حساس |
| پیستونی | ایجاد فشار بالا با حرکت رفت و برگشتی | متوسط | متوسط | کارگاه‌ها، صنایع عمومی، کاربردهای فشار بالا |
| اسکرو | عملکرد مداوم و راندمان بالا | متوسط | بالا | کارخانه‌ها و خطوط تولید صنعتی |
| سانتریفیوژ | تولید حجم بسیار زیاد گاز فشرده | پایین تا متوسط | بسیار بالا | پالایشگاه‌ها، نیروگاه‌ها، صنایع سنگین |
| محوری | جریان پیوسته با دبی بسیار بالا | پایین | بسیار بالا | هوافضا و توربین‌های گازی |
تحلیل :
همان‌طور که در جدول مشخص است، کمپرسور دیافراگمی در مقایسه با سایر مدل‌ها، تمرکز اصلی خود را بر خلوص گاز و ایمنی بالا قرار داده است، نه ظرفیت تولید بالا. به همین دلیل، این نوع کمپرسور بیشتر در صنایع حساس و دقیق استفاده میشود، در حالی که مدل‌هایی مانند اسکرو یا سانتریفیوژ برای کاربردهای حجیم و صنعتی مناسب‌تر هستند.
نکات مهم در انتخاب کمپرسور دیافراگمی
انتخاب کمپرسور دیافراگمی مناسب به عوامل مختلفی بستگی دارد و صرفاً نباید بر اساس قیمت یا ظرفیت ظاهری دستگاه تصمیم‌گیری شود. این انتخاب باید بر اساس شرایط واقعی فرآیند صنعتی انجام شود.
مهم‌ترین معیارهای انتخاب عبارت‌اند از:
- نوع گاز: گازهای خورنده، سمی یا خالص نیاز به طراحی خاص دارند
- فشار کاری مورد نیاز: تعیین‌کننده نوع مکانیکی یا هیدرولیکی بودن کمپرسور
- دبی یا حجم گاز: برای کاربردهای کم‌حجم یا متوسط مناسب است
- سطح خلوص مورد نیاز: صنایع دارویی و آزمایشگاهی حساسیت بالایی دارند
- شرایط محیطی: دما، رطوبت و وجود مواد خورنده در محیط
- سطح ایمنی مورد انتظار: مخصوصاً در گازهای قابل اشتعال یا خطرناک
به طور کلی، هرچه حساسیت فرآیند بیشتر باشد، نیاز به طراحی پیشرفته‌تر کمپرسور دیافراگمی نیز افزایش می‌یابد.
نگهداری و سرویس کمپرسور دیافراگمی
یکی از مزایای مهم این نوع کمپرسور، نیاز پایین به تعمیرات پیچیده است. با این حال، نگهداری صحیح نقش مهمی در افزایش طول عمر دستگاه دارد.
اقدامات مهم نگهداری:
- بررسی دورهای وضعیت دیافراگم و تعویض در صورت فرسودگی
- کنترل شیرهای ورودی و خروجی برای جلوگیری از نشتی
- بررسی سیستم محرک (مکانیکی یا هیدرولیکی)
- کنترل فشار و دمای عملکرد دستگاه
- اطمینان از عدم وجود آلودگی در مسیر گاز
نگهداری اصولی می‌تواند عمر مفید کمپرسور را به‌طور قابل توجهی افزایش دهد و از توقف‌های ناگهانی در خط تولید جلوگیری کند.
سوالات متداول
کمپرسور دیافراگمی برای چه گازهایی مناسب است؟
این کمپرسور برای گازهای خالص، سمی، خورنده و حساس مانند هیدروژن، هلیوم و گازهای آزمایشگاهی بسیار مناسب است.
آیا کمپرسور دیافراگمی روغن دارد؟
خیر، در بخش تماس با گاز هیچ روغنی وجود ندارد و همین موضوع باعث حفظ خلوص گاز میشود.
تفاوت کمپرسور دیافراگمی با پیستونی چیست؟
در کمپرسور دیافراگمی گاز با قطعات مکانیکی تماس ندارد، اما در کمپرسور پیستونی این تماس وجود دارد که می‌تواند باعث آلودگی گاز شود.
آیا این کمپرسور برای فشار بالا مناسب است؟
مدل‌های هیدرولیکی آن قابلیت تولید فشار بالا را دارند، اما در کل برای دبی‌های بسیار بالا طراحی نشده‌اند.
مهم‌ترین مزیت کمپرسور دیافراگمی چیست؟
مهم‌ترین مزیت آن تولید گاز کاملاً خالص بدون آلودگی است.
جمع‌بندی
کمپرسور دیافراگمی (Diaphragm Compressor) یکی از تخصصی‌ترین انواع کمپرسورهای صنعتی است که به دلیل طراحی خاص خود، امکان فشردهسازی گاز بدون تماس با روغن یا قطعات فلزی را فراهم میکند. این ویژگی باعث شده است این نوع کمپرسور در صنایع حساس مانند داروسازی، پزشکی، آزمایشگاهی و صنایع شیمیایی جایگاه ویژه‌ای داشته باشد.
با وجود محدودیت‌هایی مانند ظرفیت پایین‌تر نسبت به کمپرسورهای اسکرو یا پیستونی، مزایایی مانند خلوص بالا، ایمنی زیاد، کاهش نشتی و نگهداری ساده باعث شده‌اند این فناوری همچنان یکی از انتخاب‌های اصلی در فرآیندهای دقیق صنعتی باشد.
در نهایت، انتخاب صحیح کمپرسور دیافراگمی باید بر اساس نوع گاز، فشار کاری، دبی مورد نیاز و سطح حساسیت فرآیند انجام شود تا بهترین عملکرد و بیشترین بازدهی حاصل گردد.
