درایر تبریدی در کمپرسور
آشنایی با ساختار، عملکرد، مزایا، کاربردها و نحوه انتخاب درایر تبریدی در سیستم هوای فشرده
(Refrigerant dryer)
مقدمه
در بسیاری از سیستمهای هوای فشرده، وجود رطوبت یکی از مهمترین عوامل ایجاد خوردگی، خرابی تجهیزات پنوماتیکی، کاهش کیفیت محصول و افزایش هزینههای نگهداری است. هوایی که توسط کمپرسور فشرده میشود، مقدار قابل توجهی بخار آب در خود دارد و در صورت عدم حذف این رطوبت، مشکلات متعددی در خطوط انتقال و تجهیزات مصرفکننده ایجاد خواهد شد.
به همین دلیل استفاده از درایر یا خشککن هوای فشرده به یکی از اجزای ضروری سیستمهای هوای فشرده تبدیل شده است. در میان انواع مختلف درایرها، درایر تبریدی (Refrigerated Air Dryer) به دلیل هزینه مناسب، عملکرد پایدار و مصرف انرژی قابل قبول، پرکاربردترین نوع خشککن هوا در صنایع عمومی محسوب میشود.
در این مقاله با ساختار، نحوه عملکرد، مزایا، محدودیتها، کاربردها و نکات مهم انتخاب درایر تبریدی آشنا میشویم.
درایر تبریدی چیست؟
درایر تبریدی نوعی خشککن هوای فشرده است که با کاهش دمای هوا، بخار آب موجود در آن را به مایع تبدیل کرده و از سیستم خارج میکند.
اساس عملکرد این تجهیزات مشابه سیستمهای تبرید و تهویه مطبوع است. هوای فشرده مرطوب وارد مبدل حرارتی شده و توسط سیکل تبرید خنک میشود. در اثر کاهش دما، بخار آب موجود در هوا متراکم شده و به شکل قطرات آب از جریان هوا جدا میشود.
در نهایت هوای خشک با نقطه شبنم مشخص به شبکه هوای فشرده ارسال میگردد.
اجزای اصلی درایر تبریدی
مبدل حرارتی هوا به هوا (Air-to-Air Heat Exchanger)
هوای گرم ورودی بخشی از حرارت خود را به هوای خشک خروجی منتقل میکند و مصرف انرژی سیستم کاهش مییابد.
اواپراتور (Evaporator)
در این بخش هوای فشرده توسط مبرد خنک میشود و بخار آب موجود در آن متراکم میگردد.
جداکننده آب (Moisture Separator)
قطرات آب تشکیلشده از جریان هوا جدا میشوند.
درین اتوماتیک (Automatic Drain)
آب جمعآوری شده را به صورت خودکار از سیستم خارج میکند.
کمپرسور تبرید
مبرد را در مدار تبرید به گردش در میآورد.
کندانسور
حرارت جذبشده را به محیط منتقل میکند.
عملکرد و مکانیزم درایر تبریدی

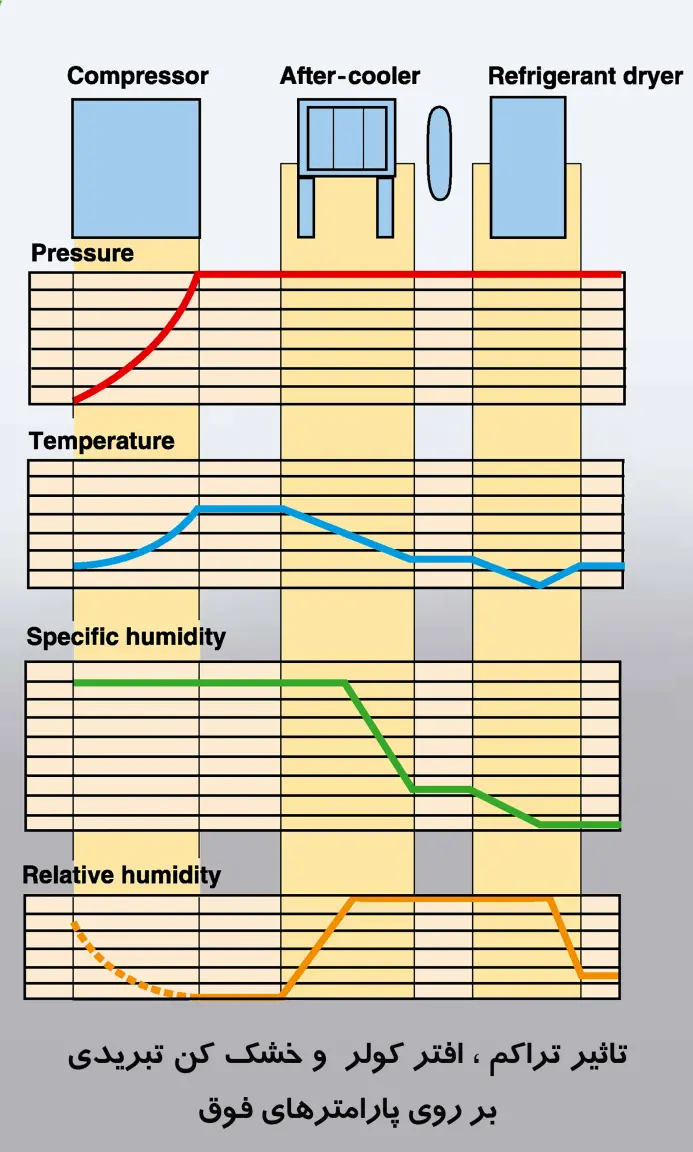

هوای فشرده پس از کمپرسور گرم و مرطوب است و اگر رطوبت آن کنترل نشود، میتواند باعث خوردگی، رسوب و آسیب به تجهیزات downstream شود. درایر تبریدی در کمپرسور با خنک کردن هوا و چگالیده کردن بخار آب موجود در آن، این مشکلات را به حداقل میرساند. سیستم تبریدی بستهای که در این خشککنها استفاده میشود، هوای فشرده را به دمای مورد نظر میرساند و با کنترل هوشمند کمپرسور، مصرف انرژی تا حد زیادی کاهش مییابد.
درایرهای تبریدی برای دستیابی به نقاط شبنم بین +۲ تا +۱۰ درجه سانتیگراد طراحی شدهاند. این محدوده دما تضمین میکند که هوای فشرده خروجی خشک باشد و رطوبت در خطوط و تجهیزات رسوب نکند. حد پایین عملکرد درایر تبریدی معمولاً نقطه انجماد آب چگالیده است، بنابراین طراحی سیستم باید به گونهای باشد که از یخ زدگی جلوگیری شود.
مکانیزم
فرآیند خشکسازی در یک درایر تبریدی معمولاً در پنج مرحله انجام میشود:
1. ورود هوای فشرده
هوای گرم و مرطوب از کمپرسور وارد درایر میشود.
2. پیشخنککاری
هوای ورودی با هوای خشک خروجی تبادل حرارت انجام میدهد.
3. خنکسازی اصلی
هوا تا حدود ۲ تا ۵ درجه سانتیگراد خنک میشود.
4. جداسازی رطوبت
بخار آب به مایع تبدیل شده و توسط سپراتور جدا میشود.
5. گرم شدن مجدد هوا
قبل از خروج، هوا مجدداً تا نزدیکی دمای محیط گرم میشود تا از تشکیل میعانات در خطوط انتقال جلوگیری گردد.
چرا حذف رطوبت از هوای فشرده اهمیت دارد؟
رطوبت یکی از مهمترین آلایندههای سیستم هوای فشرده محسوب میشود. هنگام فشردهسازی هوا، غلظت بخار آب افزایش مییابد و در صورت عدم حذف آن، آب مایع در خطوط انتقال، مخازن و تجهیزات پنوماتیکی تشکیل میشود. این موضوع میتواند موجب خوردگی، کاهش عمر تجهیزات، افت کیفیت محصول و افزایش هزینههای تعمیرات شود. به همین دلیل درایر تبریدی در بسیاری از سیستمهای هوای فشرده به عنوان اولین راهکار کنترل رطوبت مورد استفاده قرار میگیرد.
وجود رطوبت در سیستم هوای فشرده میتواند باعث بروز مشکلات زیر شود:
- خوردگی خطوط لوله
- زنگزدگی مخازن ذخیره هوا
- خرابی شیرها و تجهیزات پنوماتیکی
- کاهش عمر ابزار دقیق
- ایجاد نقص در فرآیند رنگآمیزی
- کاهش کیفیت محصولات غذایی و دارویی
- یخزدگی خطوط در محیطهای سرد
به همین دلیل در اغلب واحدهای صنعتی استفاده از درایر یک الزام فنی محسوب میشود.
نقطه شبنم در درایر تبریدی
یکی از مهمترین شاخصهای عملکرد درایر، نقطه شبنم فشاری (Pressure Dew Point) است.
در اغلب درایرهای تبریدی صنعتی:
نقطه شبنم بین +3 تا +10 درجه سانتیگراد
قرار دارد.
هرچه نقطه شبنم پایینتر باشد، هوای خروجی خشکتر خواهد بود.
مزایای درایر تبریدی
هزینه خرید مناسب
در مقایسه با درایرهای جذبی، سرمایهگذاری اولیه کمتری نیاز دارد.
مصرف انرژی اقتصادی
برای بسیاری از کاربردهای صنعتی بهترین توازن بین عملکرد و مصرف انرژی را ایجاد میکند.
نگهداری آسان
سرویس و تعمیرات آن نسبتاً ساده است.
عملکرد پایدار
قابلیت کارکرد مداوم در خطوط تولید صنعتی را دارد.
عمر طولانی
در صورت نگهداری مناسب، سالها بدون افت محسوس راندمان کار میکند.
محدودیتهای درایر تبریدی
با وجود مزایای متعدد، درایرهای تبریدی برای همه کاربردها مناسب نیستند. مهمترین محدودیت این تجهیزات، عدم توانایی در دستیابی به نقطه شبنم بسیار پایین است. در فرآیندهایی مانند صنایع دارویی حساس، تجهیزات ابزار دقیق خاص یا محیطهای بسیار سرد، معمولاً از درایر جذبی استفاده میشود.
در کنار مزایا، این تجهیزات محدودیتهایی نیز دارند:
- مناسب نبودن برای نقاط شبنم بسیار پایین
- کاهش راندمان در دماهای محیطی بسیار بالا
- نیاز به برق و سیستم تبرید
- احتمال یخزدگی در صورت تنظیم نامناسب سیستم
مقایسه درایر تبریدی با سایر انواع درایر
| ویژگی | درایر تبریدی | درایر جذبی | درایر غشایی |
|---|---|---|---|
| نقطه شبنم | +3°C تا +10°C | تا 40-°C | متوسط |
| مصرف انرژی | متوسط | نسبتاً زیاد | کم |
| هزینه اولیه | متوسط | زیاد | متوسط |
| نگهداری | آسان | بیشتر | بسیار کم |
| کاربرد صنعتی عمومی | بسیار مناسب | مناسب | محدود |
کدام نوع درایر برای سیستم هوای فشرده شما مناسبتر است؟
انتخاب نوع درایر به میزان رطوبت قابل قبول در فرآیند، نقطه شبنم مورد نیاز، شرایط محیطی و هزینههای بهرهبرداری بستگی دارد. در بسیاری از صنایع عمومی، درایر تبریدی به دلیل هزینه مناسب و عملکرد پایدار، رایجترین گزینه محسوب میشود. در مقابل، برای کاربردهایی که به هوای بسیار خشک نیاز دارند، مانند صنایع دارویی، تجهیزات ابزار دقیق حساس یا محیطهای با دمای پایین، استفاده از درایر جذبی انتخاب مناسبتری خواهد بود. همچنین درایرهای غشایی به دلیل ابعاد کوچک، مصرف انرژی پایین و نگهداری آسان، بیشتر در سیستمهای کمدبی و نقاط مصرف خاص مورد استفاده قرار میگیرند.
| نوع کاربرد | درایر پیشنهادی | دلیل انتخاب |
|---|---|---|
| خطوط تولید عمومی | درایر تبریدی | هزینه مناسب و نقطه شبنم کافی |
| صنایع خودروسازی | درایر تبریدی | عملکرد پایدار و نگهداری آسان |
| صنایع غذایی | درایر تبریدی یا جذبی | بسته به کیفیت هوای مورد نیاز |
| صنایع دارویی | درایر جذبی | نیاز به نقطه شبنم بسیار پایین |
| ابزار دقیق حساس | درایر جذبی | جلوگیری از تشکیل رطوبت در تجهیزات |
| محیطهای بسیار سرد | درایر جذبی | جلوگیری از یخزدگی خطوط |
| سیستمهای کمدبی | درایر غشایی | ابعاد کوچک و مصرف انرژی پایین |
| نقاط مصرف مستقل | درایر غشایی | نصب آسان در نزدیکی مصرفکننده |
کاربردهای درایر تبریدی
هوای فشرده خشک در بسیاری از صنایع برای جلوگیری از خوردگی تجهیزات، افزایش کیفیت محصول و حفظ عملکرد سیستمهای پنوماتیکی ضروری است. درایرهای تبریدی به دلیل هزینه مناسب و قابلیت تأمین هوای خشک با نقطه شبنم حدود +3 درجه سانتیگراد، در بخش بزرگی از صنایع عمومی مورد استفاده قرار میگیرند.
این تجهیزات بهویژه در محیطهایی کاربرد دارند که حذف بخش عمده رطوبت کافی است و نیازی به نقطه شبنم بسیار پایین وجود ندارد.
مهمترین کاربردهای درایر تبریدی عبارتاند از:
صنایع خودروسازی
در خطوط مونتاژ، سیستمهای رنگآمیزی و تجهیزات پنوماتیکی، وجود رطوبت میتواند باعث افت کیفیت تولید و خرابی تجهیزات شود. درایر تبریدی با تأمین هوای خشک، پایداری فرآیندهای تولید را افزایش میدهد.
صنایع فلزی
در کارخانههای تولید قطعات فلزی و خطوط برش و شکلدهی، رطوبت موجود در هوای فشرده میتواند باعث خوردگی تجهیزات و کاهش عمر ابزارها شود. استفاده از درایر تبریدی از این مشکلات جلوگیری میکند.
صنایع بستهبندی
در بسیاری از خطوط بستهبندی، عملکرد صحیح جکها، شیرهای پنوماتیکی و تجهیزات اتوماسیون به کیفیت هوای فشرده وابسته است. هوای خشک موجب افزایش دقت و کاهش خرابی تجهیزات میشود.
صنایع پتروشیمی و شیمیایی
در این صنایع، هوای فشرده در فرآیندهای مختلف کنترلی و عملیاتی مورد استفاده قرار میگیرد. حذف رطوبت باعث افزایش ایمنی و کاهش خوردگی تجهیزات خواهد شد.
نیروگاهها
سیستمهای کنترل، ابزار دقیق و تجهیزات پنوماتیکی نیروگاهها برای عملکرد دقیق به هوای فشرده خشک نیاز دارند. درایر تبریدی یکی از رایجترین تجهیزات مورد استفاده در این بخش است.
نکات مهم در انتخاب درایر تبریدی
انتخاب درایر تبریدی تنها بر اساس ظرفیت کمپرسور انجام نمیشود. عوامل مختلفی مانند شرایط محیطی، کیفیت هوای مورد نیاز و نوع کاربرد صنعتی در انتخاب صحیح این تجهیزات تأثیرگذار هستند.
انتخاب نادرست میتواند موجب افت فشار، افزایش مصرف انرژی و کاهش راندمان کل سیستم هوای فشرده شود.
در زمان انتخاب درایر تبریدی باید موارد زیر بررسی شوند:
دبی هوای فشرده
ظرفیت درایر باید متناسب با میزان مصرف واقعی هوای فشرده انتخاب شود. انتخاب ظرفیت کمتر از نیاز سیستم باعث افت عملکرد و افزایش رطوبت خروجی خواهد شد.
فشار کاری سیستم
فشار کاری تأثیر مستقیمی بر عملکرد درایر دارد. تولیدکنندگان معمولاً ظرفیت تجهیزات را بر اساس فشار مشخصی اعلام میکنند.
دمای هوای ورودی
هرچه دمای هوای خروجی از کمپرسور بیشتر باشد، بار رطوبتی افزایش پیدا میکند و درایر باید توانایی دفع این رطوبت اضافی را داشته باشد.
دمای محیط نصب
در محیطهای گرم، راندمان سیستم تبرید کاهش پیدا میکند. بنابراین شرایط نصب باید در زمان انتخاب تجهیزات در نظر گرفته شود.
نقطه شبنم مورد نیاز
اگر فرآیند صنعتی به هوای بسیار خشک نیاز داشته باشد، ممکن است استفاده از درایر جذبی گزینه مناسبتری باشد.
استاندارد کیفیت هوای فشرده
در صنایع حساس مانند صنایع غذایی، دارویی و الکترونیک، کیفیت هوای خروجی باید مطابق استاندارد ISO 8573 انتخاب شود.
نگهداری و سرویس درایر تبریدی
اگرچه درایرهای تبریدی نسبت به بسیاری از تجهیزات هوای فشرده نیاز به نگهداری کمتری دارند، اما اجرای سرویسهای دورهای برای حفظ راندمان و افزایش طول عمر دستگاه ضروری است.
عدم انجام سرویسهای منظم میتواند باعث افت عملکرد، افزایش مصرف انرژی و کاهش کیفیت هوای خروجی شود.
مهمترین اقدامات نگهداری شامل موارد زیر است:
بررسی درین اتوماتیک
عملکرد صحیح درین برای تخلیه آب جمعشده اهمیت زیادی دارد. خرابی آن میتواند باعث بازگشت رطوبت به سیستم شود.
تمیزکاری کندانسور
گردوغبار و آلودگی روی کندانسور باعث کاهش انتقال حرارت و افزایش مصرف انرژی خواهد شد.
کنترل فشار مبرد
کمبود یا افزایش غیرعادی مبرد میتواند راندمان سیستم تبرید را کاهش دهد.
بررسی فنهای خنککننده
فنها باید بهصورت دورهای بررسی شوند تا جریان هوای مناسب برای خنککاری حفظ شود.
کنترل نقطه شبنم
پایش دورهای نقطه شبنم یکی از بهترین روشهای ارزیابی عملکرد واقعی درایر است.
استاندارد ISO 8573 و ارتباط آن با درایر تبریدی
استاندارد ISO 8573 یکی از مهمترین استانداردهای بینالمللی در حوزه کیفیت هوای فشرده است. این استاندارد میزان مجاز ذرات جامد، رطوبت و روغن موجود در هوای فشرده را مشخص میکند.
در بسیاری از کاربردهای صنعتی عمومی، درایر تبریدی میتواند کیفیت هوای مورد نیاز را مطابق کلاسهای رایج رطوبتی این استاندارد تأمین کند. با این حال، در فرآیندهایی که به هوای بسیار خشک نیاز دارند، معمولاً استفاده از درایر جذبی ضروری خواهد بود.
آشنایی با استاندارد ISO 8573 به مهندسان کمک میکند تا نوع مناسب درایر را بر اساس نیاز واقعی فرآیند انتخاب کنند.
جمعبندی
درایر تبریدی در کمپرسور یک ابزار حیاتی برای تولید هوای فشرده خشک و مناسب است. نصب صحیح، طراحی بهینه و استفاده از گازهای تبریدی با پتانسیل گرمایش کم، کارایی سیستم را افزایش میدهد و خطر خوردگی، رسوب و آسیب به تجهیزات را کاهش میدهد. با بهرهگیری از سیستمهای کنترل هوشمند، مصرف انرژی کاهش مییابد و عملکرد پایدار کمپرسور تضمین میشود.
به طور کلی، درایر تبریدی در کمپرسور بخش جداییناپذیر سیستمهای هوای فشرده در صنایع پیشرفته است و نقش کلیدی در بهینهسازی عملکرد، کاهش هزینهها و محافظت از تجهیزات صنعتی ایفا میکند.
