فیلتر کمپرسور
(Compressed Air Filters)
فیلتر کمپرسور چیست؟
در سیستم‌های هوای فشرده، کیفیت هوای خروجی تأثیر مستقیمی بر عملکرد تجهیزات، کیفیت محصول نهایی و هزینه‌های نگهداری دارد. هوای محیط همواره حاوی گردوغبار، ذرات معلق، رطوبت، بخارات روغنی و سایر آلاینده‌ها است که در صورت ورود به سیستم هوای فشرده می‌توانند موجب کاهش راندمان تجهیزات و خرابی قطعات شوند. به همین دلیل استفاده از فیلتر کمپرسور یکی از مهم‌ترین الزامات در طراحی و بهره‌برداری از سیستم‌های هوای فشرده محسوب میشود.
فیلتر کمپرسور تجهیزی است که برای حذف ذرات جامد، آب، روغن و سایر آلودگی‌های موجود در هوای فشرده استفاده میشود. این فیلترها با بهبود کیفیت هوای خروجی، از تجهیزات پنوماتیک محافظت کرده و موجب افزایش طول عمر کمپرسور و کاهش هزینه‌های تعمیر و نگهداری میشوند.
اهمیت استفاده از فیلتر کمپرسور
در بسیاری از صنایع، کیفیت هوای فشرده اهمیت بسیار زیادی دارد. وجود ذرات جامد یا بخارات روغنی میتواند باعث خرابی شیرها، ابزار دقیق، سیلندرهای پنوماتیکی و تجهیزات حساس شود.
استفاده از فیلتر مناسب مزایای زیر را به همراه دارد:
- حذف گردوغبار و ذرات معلق
- جداسازی رطوبت و قطرات آب
- حذف روغن و بخارات روغنی
- افزایش طول عمر تجهیزات
- کاهش هزینه‌های تعمیر و نگهداری
- افزایش راندمان سیستم هوای فشرده
- بهبود کیفیت محصول در صنایع حساس
انواع فیلتر کمپرسور
فیلترهای مورد استفاده در سیستم‌های هوای فشرده معمولاً در چند گروه اصلی طبقه‌بندی میشوند.
فیلتر ورودی هوا (Air Intake Filter)
این فیلتر در ورودی کمپرسور نصب میشود و وظیفه آن جلوگیری از ورود گردوغبار، شن، ذرات معلق و آلودگی‌های محیطی به داخل کمپرسور است.
عملکرد صحیح این فیلتر از سایش روتورها، یاتاقان‌ها و سایر قطعات داخلی جلوگیری میکند.
فیلتر ذرات (Particulate Filter)
این نوع فیلتر برای حذف ذرات جامد موجود در هوای فشرده مورد استفاده قرار می‌گیرد و معمولاً در مراحل اولیه تصفیه هوا نصب میشود.
فیلتر کوالسینگ (Coalescing Filter)
فیلترهای کوالسینگ برای حذف قطرات بسیار ریز آب و روغن طراحی شده‌اند. این فیلترها ذرات مایع را به قطرات بزرگتر تبدیل کرده و امکان جداسازی آن‌ها را فراهم می‌کنند.
این نوع فیلتر یکی از پرکاربردترین فیلترها در سیستم‌های صنعتی محسوب میشود.
فیلتر کربن فعال (Activated Carbon Filter)
برای حذف بخارات روغنی، بوها و برخی آلاینده‌های گازی از فیلترهای کربن فعال استفاده میشود.
این فیلترها در صنایع غذایی، دارویی و الکترونیک کاربرد فراوان دارند.
فیلتر استریل
در صنایع دارویی، پزشکی و تولید مواد غذایی، حذف میکروارگانیسم‌ها اهمیت ویژه‌ای دارد. فیلترهای استریل برای دستیابی به بالاترین سطح کیفیت هوای فشرده استفاده میشوند.
جدول مقایسه انواع فیلتر کمپرسور
| نوع فیلتر | کاربرد اصلی |
|---|---|
| فیلتر ورودی هوا | حذف گردوغبار محیط |
| فیلتر ذرات | حذف ذرات جامد |
| فیلتر کوالسینگ | حذف روغن و آب |
| فیلتر کربن فعال | حذف بخارات روغنی و بو |
| فیلتر استریل | حذف میکروارگانیسم‌ها |
هر یک از این فیلترها برای حذف گروه خاصی از آلاینده‌ها طراحی شده‌اند و در بسیاری از سیستم‌های صنعتی به‌صورت چندمرحله‌ای مورد استفاده قرار می‌گیرند تا کیفیت مطلوب هوا تأمین شود.

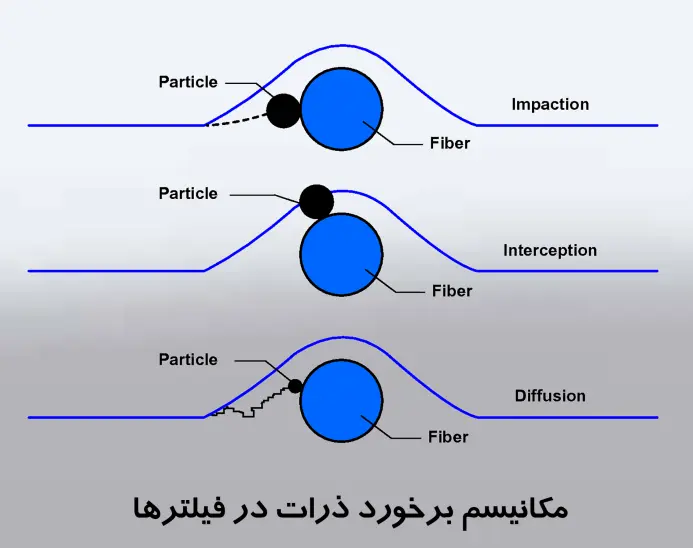

مکانیسمهای فیلتر کردن ذرات
روش‌های مختلفی برای حذف ذرات از جریان هوا وجود دارد. در صورتی که ذرات بزرگتر از منافذ فیلتر باشند، آن‌ها به طور مکانیکی و از طریق غربال‌گری جداسازی میشوند. این روش معمولاً برای ذرات با اندازه بزرگتر از 1 میکرون به کار میرود. استفاده از مواد مستحکم و فیبرهای نازک در ساختار فیلتر باعث افزایش راندمان آن میشود.
عملکرد فیلترهای کمپرسور بر پایه چند مکانیسم اصلی استوار است.
غربال‌گری (Sieving)
در این روش، ذراتی که بزرگتر از منافذ فیلتر هستند به‌صورت مستقیم در سطح فیلتر متوقف میشوند.
فشردگی اینرسی (Inertial Impaction)
ذرات نسبتاً بزرگ به دلیل جرم و اینرسی خود قادر به دنبال کردن مسیر جریان هوا نیستند و با الیاف فیلتر برخورد می‌کنند.
این روش عمدتاً برای ذرات بزرگتر از یک میکرون مؤثر است.
نگهداری (Interception)
در این حالت ذرات از مسیر جریان هوا پیروی می‌کنند اما به دلیل اندازه خود با الیاف فیلتر تماس پیدا کرده و جذب میشوند.
نفوذ (Diffusion)
ذرات بسیار ریز تحت تأثیر حرکت براونی قرار گرفته و به‌صورت تصادفی با الیاف فیلتر برخورد می‌کنند.
این مکانیسم در حذف ذرات فوق‌العاده کوچک نقش مهمی دارد.
حذف روغن و رطوبت از هوای فشرده
هوای فشرده معمولاً حاوی قطرات آب و روغن است که می‌توانند به تجهیزات آسیب برسانند.
فیلترهای کوالسینگ با جمع‌آوری قطرات ریز و تبدیل آن‌ها به قطرات بزرگتر، امکان جداسازی مؤثر مایعات را فراهم می‌کنند.
در مواردی که حذف بخارات روغنی نیز ضروری باشد، از فیلترهای کربن فعال استفاده میشود که آلاینده‌ها را از طریق جذب سطحی حذف می‌کنند.
ظرفیت و عملکرد فیلتر کمپرسور

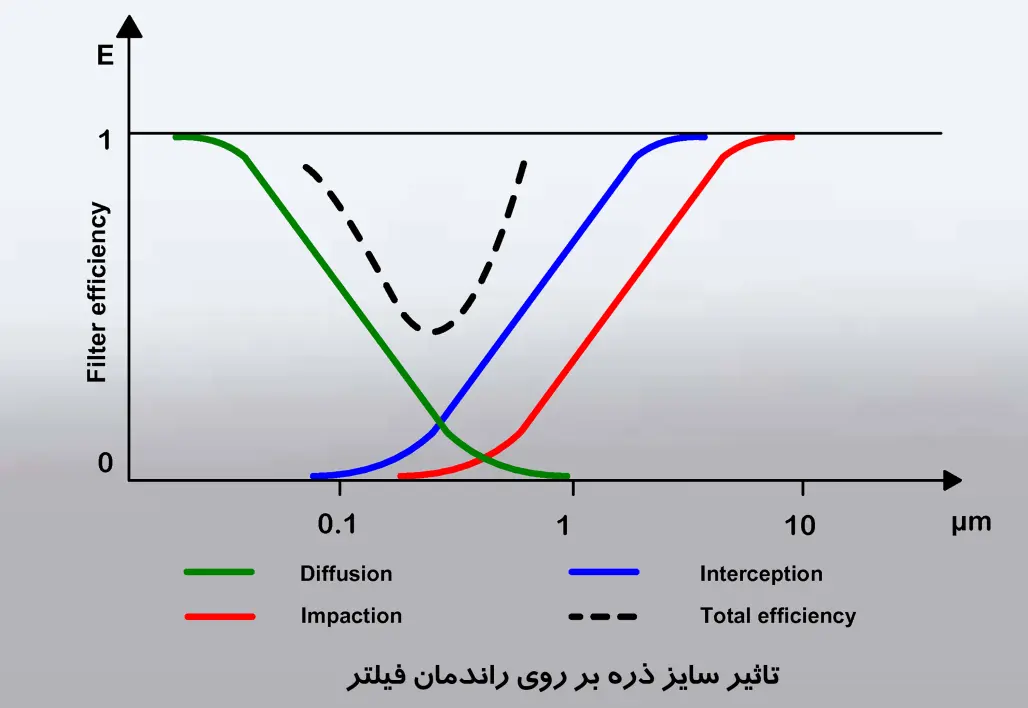

راندمان فیلتر کمپرسور به ترکیبی از مکانیسمهای فوق بستگی دارد. ظرفیت جداسازی ذرات یک فیلتر، حاصل جمع ظرفیت‌های فرعی برای اندازه‌های مختلف ذرات است. از آنجا که هیچ فیلتری نمی‌تواند برای تمامی ابعاد ذرات کارآمد باشد، هر فیلتر در یک جایگاه مشخص استفاده میشود. به علاوه، سرعت جریان هوا و قطر فیبرهای توزیع شده در شبکه فیلتر، بر راندمان کل تاثیر مستقیم دارند.
ذرات مایع مانند روغن و آب نیز به شکل آئروسل در جریان هوا وجود دارند و می‌توانند توسط فیلتر کمپرسور جمع‌آوری شوند. قطرات بزرگتر در کف فیلتر ته‌نشین شده و قطرات کوچک‌تر با ادغام در این قطرات جدا میشوند. اگر روغن باید به شکل بخار از هوا جدا شود، فیلتر باید از مواد جذب‌کننده سطحی مناسب مانند کربن اکتیو استفاده کند.
اثرات افت فشار و نگهداری
یکی از معایب طبیعی فیلترهای کمپرسور، ایجاد افت فشار است که به معنی از دست رفتن انرژی در سیستم هوای فشرده است. فیلترهای دقیق‌تر با ساختار مستحکم‌تر، افت فشار بیشتری ایجاد می‌کنند و ممکن است سریع‌تر مسدود شوند. این امر به تعویض مداوم فیلتر و افزایش هزینه‌های نگهداری منجر میشود.
برای بهینه‌سازی عملکرد، فیلتر کمپرسور باید به طور منظم بررسی و اندازه‌گیری شود. جریان اسمی باید به درستی مدیریت گردد و ظرفیت فیلتر باید با میزان انسداد و افت فشار سازگار باشد. رعایت این نکات باعث میشود سیستم هوای فشرده با راندمان بالا و هزینه نگهداری کمتر فعالیت کند.
یکی از مهم‌ترین پارامترهای عملکرد فیلتر، افت فشار است.
هر فیلتر مقداری مقاومت در برابر جریان هوا ایجاد میکند و این مقاومت به صورت افت فشار ظاهر میشود.
هرچه فیلتر دقیق‌تر باشد، معمولاً افت فشار بیشتری ایجاد میکند.
افزایش بیش از حد افت فشار معمولاً نشان‌دهنده گرفتگی یا اشباع فیلتر است.
تأثیر افت فشار بر مصرف انرژی
هر بار که افت فشار افزایش پیدا میکند، کمپرسور باید انرژی بیشتری برای تأمین دبی مورد نیاز مصرف کند.
به همین دلیل، پایش افت فشار یکی از مهم‌ترین شاخص‌های نگهداری سیستم هوای فشرده محسوب میشود.
نگهداری و تعویض فیلتر کمپرسور
عملکرد مناسب فیلتر تنها در صورتی تضمین میشود که به‌صورت منظم سرویس و تعویض شود.
برخی از مهم‌ترین اقدامات نگهداری عبارت‌اند از:
- بررسی دوره‌ای افت فشار
- کنترل وضعیت ظاهری فیلتر
- تخلیه آب جمع‌شده در فیلترها
- تعویض المنت فیلتر طبق توصیه سازنده
- ثبت سوابق سرویس و نگهداری
بی‌توجهی به نگهداری فیلتر میتواند باعث افزایش مصرف انرژی و کاهش عمر تجهیزات شود.
نشانه‌های نیاز به تعویض فیلتر کمپرسور
فیلترهای کمپرسور به مرور زمان با تجمع ذرات، روغن و رطوبت دچار گرفتگی میشوند و کارایی خود را از دست می‌دهند. افزایش افت فشار در سیستم، کاهش دبی هوای خروجی، افزایش مصرف انرژی کمپرسور و مشاهده آلودگی در هوای فشرده از مهم‌ترین نشانه‌های اشباع یا خرابی فیلتر هستند. همچنین حتی در صورت مشاهده نشدن این علائم، تعویض فیلتر طبق برنامه سرویس پیشنهادی سازنده ضروری است. بی‌توجهی به تعویض بهموقع فیلتر میتواند باعث کاهش راندمان سیستم، افزایش هزینه‌های بهره‌برداری و آسیب به تجهیزات مصرف‌کننده هوای فشرده شود.
- افزایش افت فشار در سیستم
- کاهش دبی هوای خروجی
- افزایش مصرف انرژی کمپرسور
- مشاهده آلودگی در هوای فشرده
- رسیدن به زمان سرویس توصیه‌شده توسط سازنده
نادیده گرفتن این علائم میتواند باعث افزایش هزینه‌های بهره‌برداری و کاهش عمر تجهیزات شود.
استاندارد ISO 8573-1 و کیفیت هوای فشرده
کیفیت هوای فشرده معمولاً بر اساس استاندارد ISO 8573-1 طبقه‌بندی میشود.
این استاندارد میزان مجاز:
- ذرات جامد
- رطوبت
- روغن
را مشخص میکند.
در صنایع حساس مانند داروسازی، تجهیزات پزشکی و صنایع غذایی معمولاً از کلاس‌های کیفی بالاتر و در برخی موارد از کلاس صفر استفاده میشود.
فیلتر کمپرسور نه تنها برای حذف ذرات فیزیکی کاربرد دارد، بلکه نقش مهمی در حفاظت از تجهیزات و بهبود طول عمر کمپرسور و سیستم هوای فشرده ایفا میکند. انتخاب فیلتر مناسب و نگهداری به موقع آن، از مهم‌ترین عوامل در تضمین عملکرد پایدار و طولانی مدت سیستم هستند.
کاربردهای صنعتی فیلتر کمپرسور
فیلترهای کمپرسور در طیف وسیعی از صنایع استفاده میشوند.
صنایع غذایی و آشامیدنی
برای جلوگیری از آلودگی محصولات و حفظ استانداردهای بهداشتی.
صنایع دارویی
برای تولید هوای فشرده با خلوص بالا و جلوگیری از آلودگی فرآیند.
صنایع الکترونیک
برای محافظت از تجهیزات حساس و جلوگیری از ورود ذرات معلق.
رنگ و پوشش
برای جلوگیری از ایجاد عیوب سطحی در محصولات رنگ‌شده.
ابزار دقیق و اتوماسیون صنعتی
برای تأمین هوای تمیز و پایدار مورد نیاز تجهیزات کنترلی.
چگونه فیلتر مناسب کمپرسور را انتخاب کنیم؟
انتخاب فیلتر مناسب باید بر اساس کیفیت هوای مورد نیاز فرآیند انجام شود. برای مثال، در صنایع غذایی و دارویی معمولاً از ترکیب فیلتر ذرات، فیلتر کوالسینگ و فیلتر کربن فعال استفاده میشود، در حالی که در بسیاری از کاربردهای عمومی صنعتی استفاده از فیلتر ذرات و کوالسینگ کافی است. بررسی استانداردهای مورد نیاز فرآیند، اولین گام در انتخاب فیلتر مناسب محسوب میشود.
انتخاب فیلتر مناسب به عوامل مختلفی بستگی دارد:
- نوع کمپرسور
- کیفیت هوای مورد نیاز
- فشار کاری سیستم
- دبی هوای مصرفی
- نوع آلاینده‌های موجود
- استانداردهای مورد نیاز صنعت
در بسیاری از موارد، استفاده از چندین فیلتر به صورت سری بهترین راهکار برای دستیابی به کیفیت مطلوب هوا است.
محل نصب فیلترها در سیستم هوای فشرده
| محل نصب | نوع فیلتر |
|---|---|
| ورودی کمپرسور | فیلتر ورودی هوا |
| بعد از کمپرسور | فیلتر کوالسینگ |
| بعد از خشک‌کن | فیلتر ذرات |
| قبل از مصرف‌کننده حساس | فیلتر کربن فعال یا استریل |
در بسیاری از سیستم‌های صنعتی، فیلترها به صورت مرحله‌ای نصب میشوند تا هر نوع آلودگی در مناسب‌ترین نقطه از سیستم حذف شود.
سوالات متداول
فیلتر کمپرسور چه وظیفهای دارد؟
فیلتر کمپرسور وظیفه حذف ذرات جامد، رطوبت، روغن و سایر آلاینده‌های موجود در هوای فشرده را بر عهده دارد.
هر چند وقت یک‌بار باید فیلتر کمپرسور تعویض شود؟
زمان تعویض به شرایط کاری و میزان افت فشار بستگی دارد، اما بررسی دوره‌ای و تعویض مطابق توصیه سازنده ضروری است.
آیا گرفتگی فیلتر باعث افزایش مصرف برق میشود؟
بله. گرفتگی فیلتر باعث افزایش افت فشار و در نتیجه افزایش مصرف انرژی کمپرسور میشود.
بهترین فیلتر برای حذف روغن چیست؟
فیلترهای کوالسینگ و فیلترهای کربن فعال بهترین گزینه برای حذف روغن و بخارات روغنی هستند.
جمع‌بندی
فیلتر کمپرسور یکی از مهم‌ترین اجزای سیستم هوای فشرده است که نقش اساسی در حذف ذرات، رطوبت و روغن از جریان هوا دارد. انتخاب صحیح فیلتر، پایش مداوم افت فشار و انجام سرویس‌های دوره‌ای میتواند موجب افزایش راندمان سیستم، کاهش مصرف انرژی و افزایش طول عمر تجهیزات شود. با توجه به الزامات استاندارد ISO 8573-1 و حساسیت بسیاری از فرآیندهای صنعتی، استفاده از فیلترهای مناسب نه‌تنها یک انتخاب فنی، بلکه یک ضرورت اقتصادی و عملیاتی محسوب میشود.
