تصفیه و خشک کردن هوای فشرده کمپرسور
راهنمای جامع روشهای حذف رطوبت از هوای فشرده و انتخاب بهترین سیستم خشککن
(Drying Compressed Air)
مقدمه
هوای فشرده یکی از پرکاربردترین منابع انرژی در صنایع مختلف محسوب میشود و در تجهیزاتی مانند ابزارهای پنوماتیکی، خطوط تولید، صنایع غذایی، دارویی، پتروشیمی، خودروسازی و سیستمهای کنترل مورد استفاده قرار می‌گیرد. با وجود این، هوای محیط همواره حاوی بخار آب، ذرات معلق، گردوغبار و آلاینده‌های مختلف است که پس از فشرده‌سازی، غلظت آن‌ها افزایش پیدا میکند.
رطوبت موجود در هوای فشرده میتواند مشکلات متعددی از جمله خوردگی خطوط لوله، خرابی تجهیزات پنوماتیکی، کاهش کیفیت محصولات، انسداد شیرها و حتی یخ‌زدگی سیستم در شرایط خاص را ایجاد کند. به همین دلیل تصفیه و خشک کردن هوای فشرده کمپرسور یکی از مهم‌ترین مراحل طراحی و بهره‌برداری از سیستمهای هوای فشرده به شمار می‌رود.
در این مقاله با اهمیت خشکسازی هوای فشرده، مفهوم نقطه شبنم، روشهای حذف رطوبت، مزایا و محدودیت‌های هر روش و نحوه انتخاب بهترین سیستم خشککن آشنا خواهیم شد.
چرا هوای فشرده باید خشک شود؟
هوای اتمسفر همیشه دارای مقداری بخار آب است. زمانی که این هوا وارد کمپرسور میشود، حجم آن کاهش یافته و غلظت بخار آب افزایش پیدا میکند. هرچه فشار بالاتر باشد، مقدار بیشتری از رطوبت در حجم کمتری متمرکز خواهد شد.

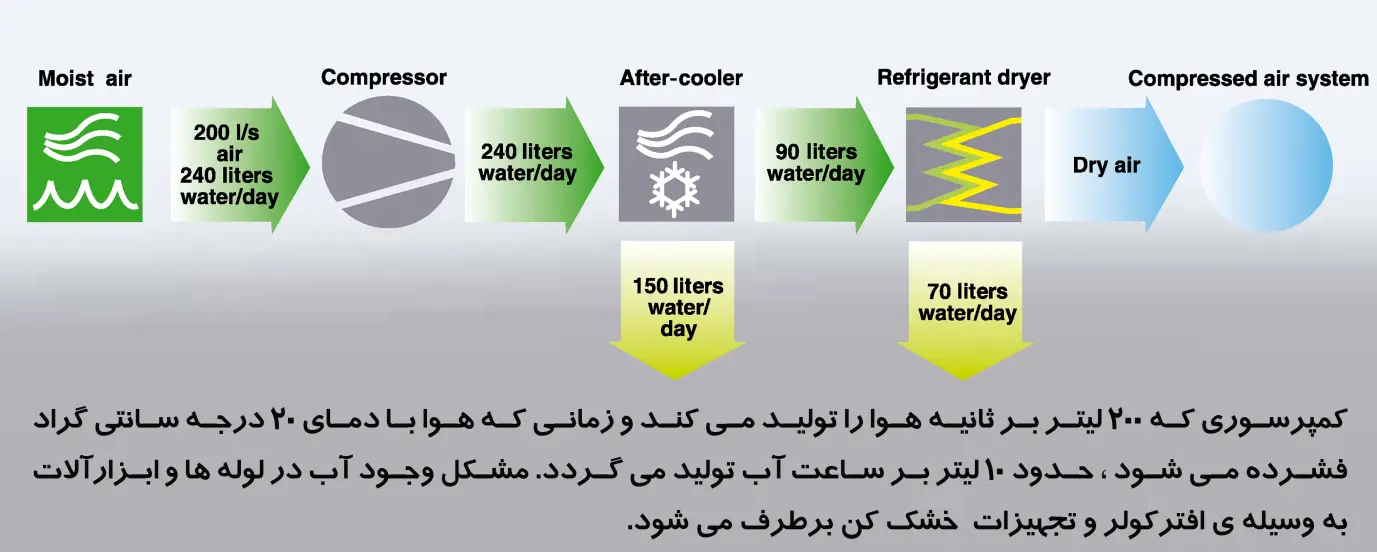

برای مثال یک کمپرسور صنعتی با ظرفیت متوسط میتواند در طول شبانه‌روز ده‌ها لیتر آب در سیستم هوای فشرده تولید کند. اگر این رطوبت از سیستم خارج نشود، مشکلات زیر به وجود می‌آید:
- خوردگی خطوط انتقال هوا
- زنگ‌زدگی مخازن ذخیره
- خرابی شیرها و جک‌های پنوماتیکی
- کاهش عمر ابزار دقیق
- افت کیفیت رنگ‌آمیزی صنعتی
- آلودگی محصولات غذایی و دارویی
- یخ‌زدگی خطوط در محیط‌های سرد
به همین دلیل حذف رطوبت از هوای فشرده نه یک انتخاب، بلکه یک ضرورت فنی محسوب میشود.
مکانیزم خشک کردن هوا
برای خشک کردن هوای فشرده می‌توان از روشهای مختلفی استفاده کرد که رایج‌ترین آن‌ها عبارتند از: افترکولر، دستگاه‌های خشککن جذبی و سطحی، غشاها و تراکم بیش از حد. یکی از پارامترهای مهم در این فرآیند، اصطلاح “نقطه شبنم فشار” (Pressure Dew Point یا PDP) است که میزان بخار آب موجود در هوای فشرده را نشان می‌دهد. نقطه شبنم فشار، دمایی است که بخار آب در فشار کاری سیستم به مایع تبدیل میشود. هرچه این نقطه پایینتر باشد، نشان‌دهنده خشکتر بودن هوا و کم بودن بخار آب موجود در آن است.
مقایسه نقطه شبنم فشار با نقطه شبنم جوی اهمیت زیادی دارد. برای نمونه، نقطه شبنم فشار +۲ درجه سانتی‌گراد در فشار ۷ بار معادل -۲۳ درجه سانتی‌گراد در فشار جوی است. این تفاوت نشان می‌دهد که فقط بررسی نقطه شبنم جوی نمی‌تواند معیار مناسبی برای سنجش رطوبت هوا در خطوط فشار بالا باشد. بنابراین، انتخاب صحیح تجهیزات و سیستمهای خشککن، مستلزم توجه دقیق به نقطه شبنم فشار و شرایط عملیاتی کمپرسور است.
نقطه شبنم فشار (Pressure Dew Point) چیست؟
مهم‌ترین شاخص برای سنجش میزان رطوبت هوای فشرده، نقطه شبنم فشاری یا PDP است.
نقطه شبنم فشاری دمایی است که در آن بخار آب موجود در هوای فشرده شروع به تبدیل شدن به مایع میکند. هرچه این عدد پایینتر باشد، هوای خروجی خشکتر خواهد بود.
به عنوان مثال:
- PDP = +3°C → هوای نسبتاً خشک
- PDP = -20°C → هوای بسیار خشک
- PDP = -40°C → مناسب ابزار دقیق و صنایع حساس
- PDP = -70°C → کاربردهای ویژه صنعتی
نقطه شبنم یکی از مهم‌ترین معیارهای انتخاب درایر و تجهیزات خشککن هوای فشرده است.

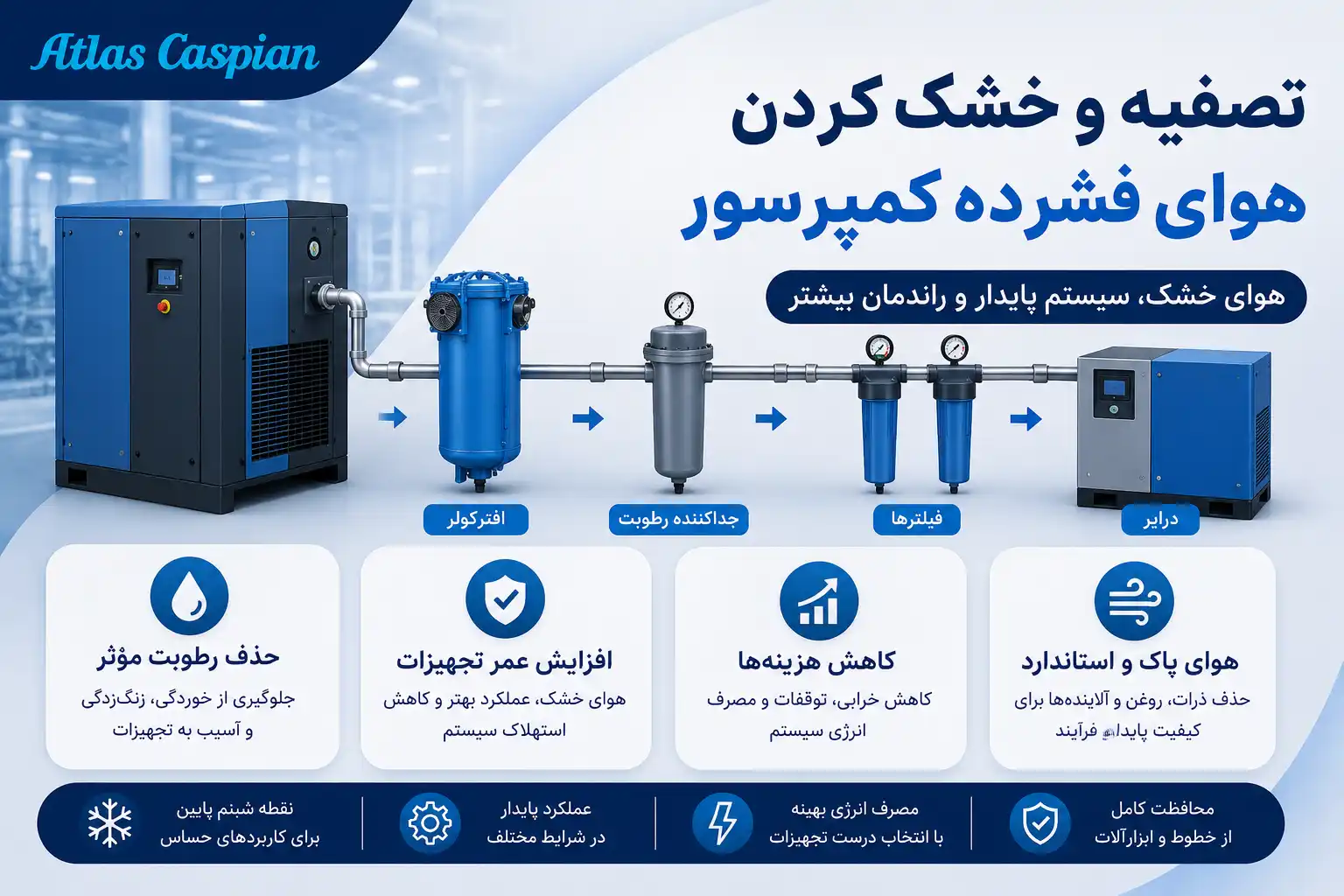

فرآیند تصفیه هوای فشرده چگونه انجام میشود؟
خشکسازی و تصفیه هوای فشرده معمولاً در چند مرحله انجام میشود:
1. افتر کولر (After Cooler)
افتر کولر بلافاصله پس از کمپرسور نصب میشود و دمای هوای خروجی را کاهش می‌دهد. این کاهش دما باعث میشود بخش بزرگی از بخار آب به مایع تبدیل شود.
در شرایط معمول افتر کولر میتواند بین 70 تا 90 درصد رطوبت اولیه را حذف کند.
2. جداکننده رطوبت
پس از خنک شدن هوا، قطرات آب تشکیل شده توسط سپراتور از جریان هوا جدا میشوند.
3. فیلترهای هوای فشرده
فیلترها ذرات جامد، روغن و آلودگی‌های باقی‌مانده را حذف می‌کنند.
4. درایر یا خشککن هوا
در این مرحله رطوبت باقی‌مانده تا سطح مورد نیاز فرآیند حذف میشود.
روشهای خشک کردن هوای فشرده
روشهای مختلفی برای حذف رطوبت وجود دارد که هرکدام برای شرایط خاصی مناسب هستند.
درایر تبریدی (Refrigerated Dryer)
درایر تبریدی متداول‌ترین روش خشکسازی هوای فشرده در صنایع عمومی است.
در این سیستم هوا تا حدود 2 تا 5 درجه سانتی‌گراد خنک میشود و بخار آب موجود در آن متراکم شده و از سیستم خارج می‌گردد.
مزایا
- هزینه اولیه مناسب
- مصرف انرژی اقتصادی
- نگهداری آسان
- عملکرد پایدار
محدودیت‌ها
- مناسب نبودن برای نقاط شبنم بسیار پایین
- کاهش راندمان در دماهای محیطی بالا
نقطه شبنم معمول: +3°C تا +10°C
درایر جذبی (Desiccant Dryer)
در این روش از مواد جاذب رطوبت مانند آلومینای فعال یا سیلیکاژل استفاده میشود.
رطوبت هوا توسط ماده جاذب جذب شده و هوای بسیار خشک تولید میشود.
مزایا
- دستیابی به نقاط شبنم بسیار پایین
- مناسب صنایع حساس
محدودیت‌ها
- هزینه اولیه بالا
- مصرف انرژی بیشتر
- نیاز به نگهداری تخصصی
نقطه شبنم معمول: تا -40°C و حتی -70°C
خشککن غشایی (Membrane Dryer)
در این فناوری از غشاهای نیمه‌تراوا برای عبور انتخابی مولکولهای آب استفاده میشود.
مزایا
- بدون قطعات متحرک
- مصرف انرژی پایین
- تعمیرات کم
محدودیت‌ها
- ظرفیت محدود
- مناسب نبودن برای دبی‌های بالا
روشهای حذف رطوبت
براساس نیازهای عملیاتی و نقطه شبنم فشار مورد نظر، روشهای مختلفی برای حذف رطوبت هوای فشرده وجود دارد:
جداسازی همراه با خنک کردن (Aftercooling): در این روش، هوا ابتدا با خنک‌کننده عبور داده میشود تا بخار آب موجود در آن چگالیده و جدا شود.
تراکم بیش از حد (Overcompression): فشار هوا به میزان بالاتری از حد نهایی رسانده میشود تا بخار آب اضافی از سیستم خارج شود.
غشاها (Membrane Drying): استفاده از غشاهای خاص برای حذف مولکولهای آب از هوا.
درایرهای جذبی (Desiccant Dryers): موادی که آب را جذب می‌کنند و باعث کاهش رطوبت هوا میشوند.
درایرهای جذبی سطحی (Surface Desiccant Dryers): مشابه روش قبل اما با سطح تماس بیشتر و کارایی بالاتر.
هر یک از این روش‌ها مزایا و محدودیت‌های خاص خود را دارند، و انتخاب آن‌ها بستگی به شرایط عملیاتی، میزان جریان هوا و سطح نقطه شبنم فشار مورد نیاز دارد. در تمامی این روش‌ها، استفاده از سیستمهای تصفیه و خشک کردن هوای فشرده کمپرسور باعث افزایش ایمنی و کارایی تجهیزات میشود.
تراکم بیش از حد (Over Compression)
در این روش هوا تا فشاری بیشتر از فشار کاری مورد نیاز فشرده میشود تا بخشی از بخار آب موجود در آن متراکم شود.
اگرچه این روش میتواند تا حدی رطوبت را کاهش دهد، اما به دلیل افزایش مصرف انرژی، معمولاً به عنوان روش اصلی خشکسازی توصیه نمی‌شود.
مقایسه روشهای خشک کردن هوای فشرده
| روش | نقطه شبنم | مصرف انرژی | هزینه اولیه | کاربرد |
|---|---|---|---|---|
| افتر کولر | محدود | کم | کم | حذف اولیه رطوبت |
| درایر تبریدی | +3°C | متوسط | متوسط | صنایع عمومی |
| درایر جذبی | تا -40°C | زیاد | زیاد | صنایع حساس |
| درایر غشایی | متوسط | کم | متوسط | سیستمهای خاص |
| تراکم بیش از حد | متوسط | زیاد | کم | کاربرد محدود |
چگونه بهترین روش خشکسازی را انتخاب کنیم؟
انتخاب سیستم خشککن باید براساس شرایط واقعی بهره‌برداری انجام شود.
عوامل مهم عبارت‌اند از:
- دبی هوای فشرده
- فشار کاری سیستم
- دمای محیط
- دمای هوای ورودی
- نقطه شبنم مورد نیاز
- استاندارد کیفیت هوای فشرده
- هزینه سرمایه‌گذاری
- هزینه بهره‌برداری
در بسیاری از کارخانه‌ها، ترکیب افتر کولر، فیلتر و درایر تبریدی بهترین توازن بین هزینه و عملکرد را ایجاد میکند.
اشتباهات رایج در خشکسازی هوای فشرده
بسیاری از مشکلات سیستمهای هوای فشرده ناشی از انتخاب نادرست تجهیزات است.
رایج‌ترین اشتباهات عبارت‌اند از:
- انتخاب درایر کوچک‌تر از ظرفیت واقعی
- حذف افتر کولر از سیستم
- بی‌توجهی به نقطه شبنم مورد نیاز
- عدم سرویس دوره‌ای فیلترها
- تخلیه نشدن آب مخازن
- انتخاب اشتباه نوع درایر
این خطاها باعث افزایش مصرف انرژی و کاهش کیفیت هوای فشرده میشوند.
اهمیت اقتصادی و عملی تصفیه و خشک کردن هوای فشرده کمپرسور
انتخاب و پیاده‌سازی سیستمهای خشککن، علاوه بر تأثیر فنی، دارای ابعاد اقتصادی نیز هست. هرچه نقطه شبنم پایینتر مورد نیاز باشد، هزینه سرمایه‌گذاری و اجرای سیستم خشککن افزایش می‌یابد. بنابراین، مهندسان و طراحان سیستمهای هوای فشرده باید با دقت نقطه شبنم فشار مورد نیاز را تعیین کرده و بر اساس آن، تجهیزات مناسب را انتخاب کنند. استفاده بهینه از تصفیه و خشک کردن هوای فشرده کمپرسور نه تنها از خسارت‌های احتمالی جلوگیری میکند، بلکه باعث کاهش هزینههای نگهداری و افزایش عمر مفید تجهیزات میشود.
سوالات متداول
بهترین روش خشک کردن هوای فشرده چیست؟
برای اکثر صنایع، استفاده از افتر کولر به همراه درایر تبریدی بهترین گزینه محسوب میشود.
نقطه شبنم مناسب برای صنایع عمومی چقدر است؟
معمولاً نقطه شبنم حدود +3 درجه سانتی‌گراد کافی است.
آیا افتر کولر به تنهایی کافی است؟
خیر. افتر کولر تنها بخشی از رطوبت را حذف میکند و معمولاً به درایر نیاز است.
چه زمانی باید از درایر جذبی استفاده کرد؟
زمانی که نقطه شبنم بسیار پایین یا هوای فوق‌العاده خشک مورد نیاز باشد.
جمع‌بندی
تصفیه و خشک کردن هوای فشرده کمپرسور یکی از مهم‌ترین عوامل حفظ راندمان، افزایش طول عمر تجهیزات و کاهش هزینههای نگهداری در سیستمهای هوای فشرده است. رطوبت موجود در هوا میتواند باعث خوردگی، خرابی تجهیزات و کاهش کیفیت فرآیندهای صنعتی شود.
استفاده از تجهیزاتی مانند افتر کولر، فیلترها و درایرهای تبریدی یا جذبی، امکان کنترل مؤثر رطوبت و دستیابی به کیفیت مطلوب هوای فشرده را فراهم میکند. انتخاب صحیح تجهیزات باید بر اساس نقطه شبنم مورد نیاز، شرایط محیطی و الزامات فرآیند انجام شود تا بهترین عملکرد و کمترین هزینه عملیاتی حاصل گردد.
